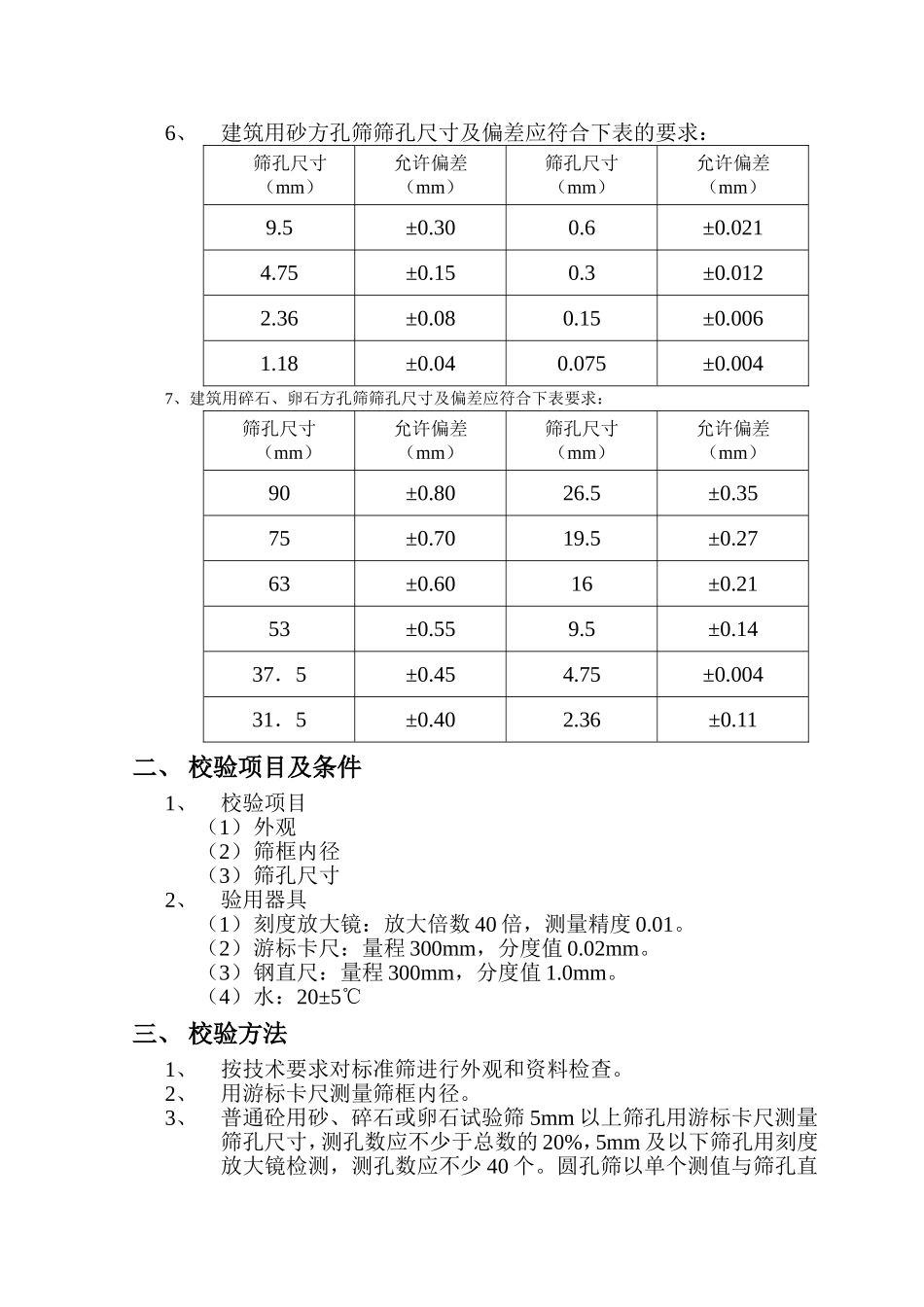

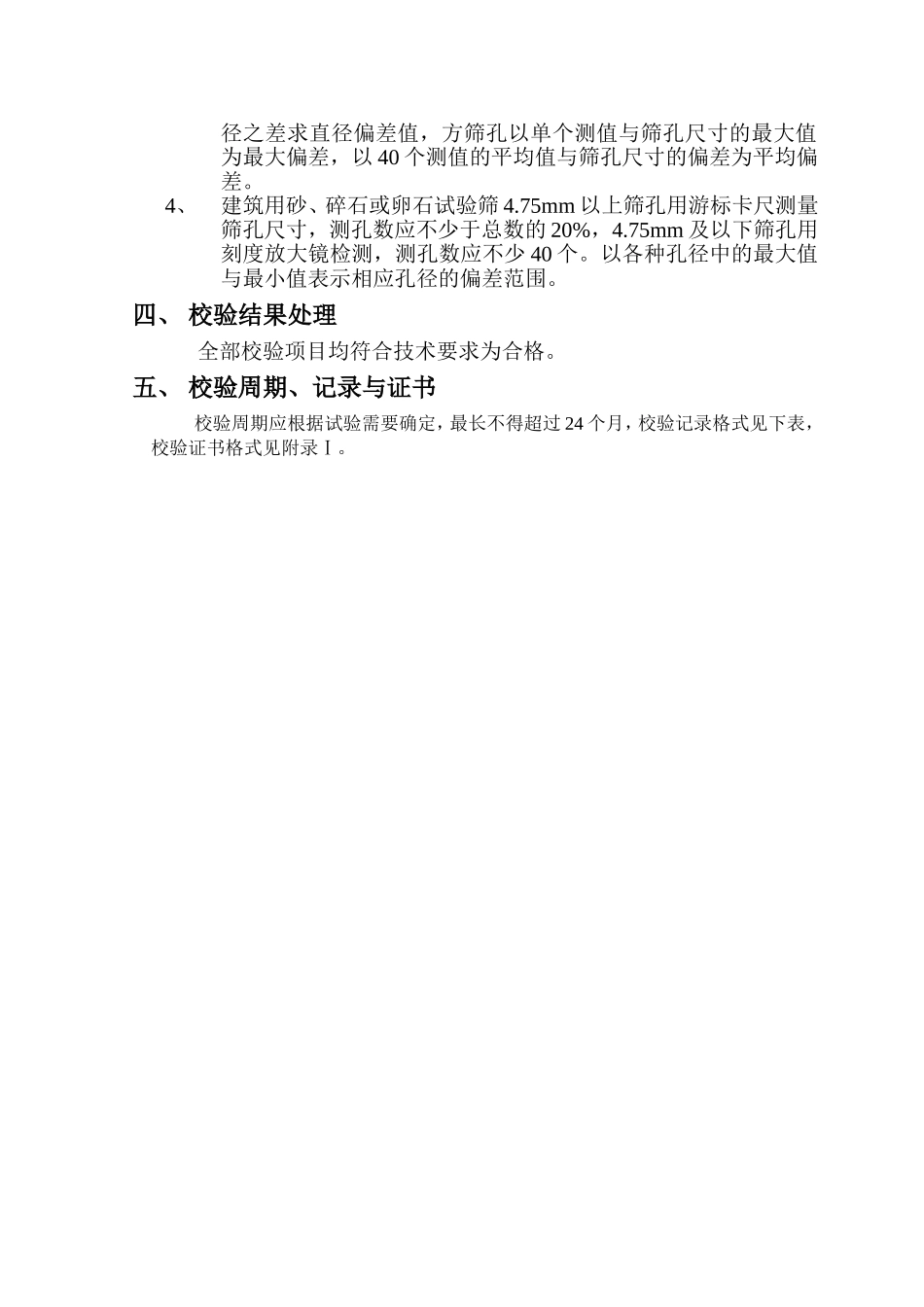

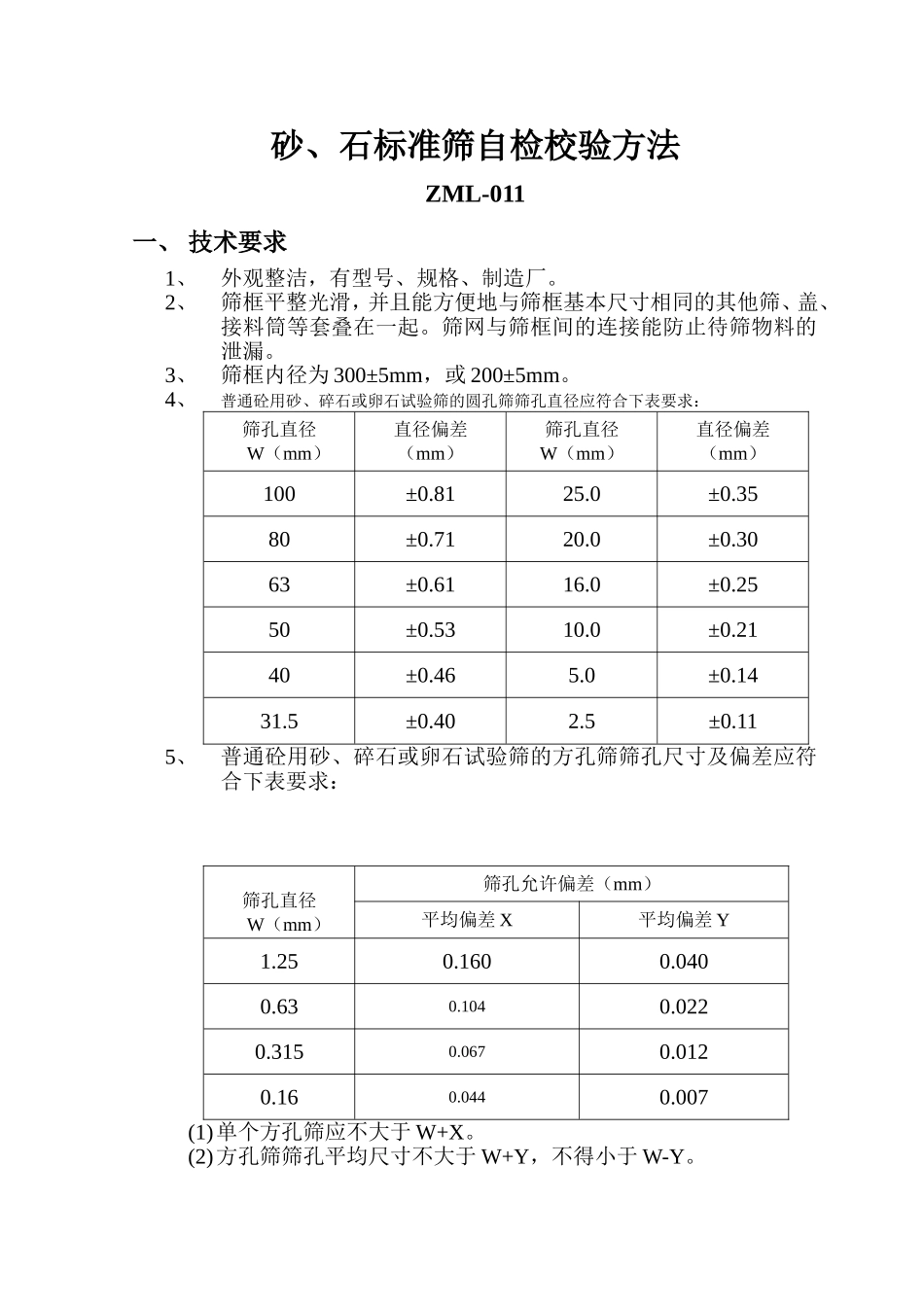

砂、石标准筛自检校验方法ZML-011一、技术要求1、外观整洁，有型号、规格、制造厂。2、筛框平整光滑，并且能方便地与筛框基本尺寸相同的其他筛、盖、接料筒等套叠在一起。筛网与筛框间的连接能防止待筛物料的泄漏。3、筛框内径为300±5mm，或200±5mm。4、普通砼用砂、碎石或卵石试验筛的圆孔筛筛孔直径应符合下表要求：筛孔直径W（mm）直径偏差（mm）筛孔直径W（mm）直径偏差（mm）100±0.8125.0±0.3580±0.7120.0±0.3063±0.6116.0±0.2550±0.5310.0±0.2140±0.465.0±0.1431.5±0.402.5±0.115、普通砼用砂、碎石或卵石试验筛的方孔筛筛孔尺寸及偏差应符合下表要求：筛孔直径W（mm）筛孔允许偏差（mm）平均偏差X平均偏差Y1.250.1600.0400.630.1040.0220.3150.0670.0120.160.0440.007(1)单个方孔筛应不大于W+X。(2)方孔筛筛孔平均尺寸不大于W+Y，不得小于W-Y。6、建筑用砂方孔筛筛孔尺寸及偏差应符合下表的要求：筛孔尺寸（mm）允许偏差（mm）筛孔尺寸（mm）允许偏差（mm）9.5±0.300.6±0.0214.75±0.150.3±0.0122.36±0.080.15±0.0061.18±0.040.075±0.0047、建筑用碎石、卵石方孔筛筛孔尺寸及偏差应符合下表要求：筛孔尺寸（mm）允许偏差（mm）筛孔尺寸（mm）允许偏差（mm）90±0.8026.5±0.3575±0.7019.5±0.2763±0.6016±0.2153±0.559.5±0.1437．5±0.454.75±0.00431．5±0.402.36±0.11二、校验项目及条件1、校验项目（1）外观（2）筛框内径（3）筛孔尺寸2、验用器具（1）刻度放大镜：放大倍数40倍，测量精度0.01。（2）游标卡尺：量程300mm，分度值0.02mm。（3）钢直尺：量程300mm，分度值1.0mm。（4）水：20±5℃三、校验方法1、按技术要求对标准筛进行外观和资料检查。2、用游标卡尺测量筛框内径。3、普通砼用砂、碎石或卵石试验筛5mm以上筛孔用游标卡尺测量筛孔尺寸，测孔数应不少于总数的20%，5mm及以下筛孔用刻度放大镜检测，测孔数应不少40个。圆孔筛以单个测值与筛孔直径之差求直径偏差值，方筛孔以单个测值与筛孔尺寸的最大值为最大偏差，以40个测值的平均值与筛孔尺寸的偏差为平均偏差。4、建筑用砂、碎石或卵石试验筛4.75mm以上筛孔用游标卡尺测量筛孔尺寸，测孔数应不少于总数的20%，4.75mm及以下筛孔用刻度放大镜检测，测孔数应不少40个。以各种孔径中的最大值与最小值表示相应孔径的偏差范围。四、校验结果处理全部校验项目均符合技术要求为合格。五、校验周期、记录与证书校验周期应根据试验需要确定，最长不得超过24个月，校验记录格式见下表，校验证书格式见附录Ⅰ。砂、石标准筛校验记录ZML-011送检单位仪器偏号校验号项目校验数据结果外观1、表面光洁、铭牌、合格证2、筛框与筛网连接3、筛框内径mm筛孔尺寸直径（mm）偏差值（mm）边长（mm）偏差值（mm）1008063504031.525.020.016.010.05.02.51.250.630.3150.16校验结论：校验员核验员校验日期：年月日
