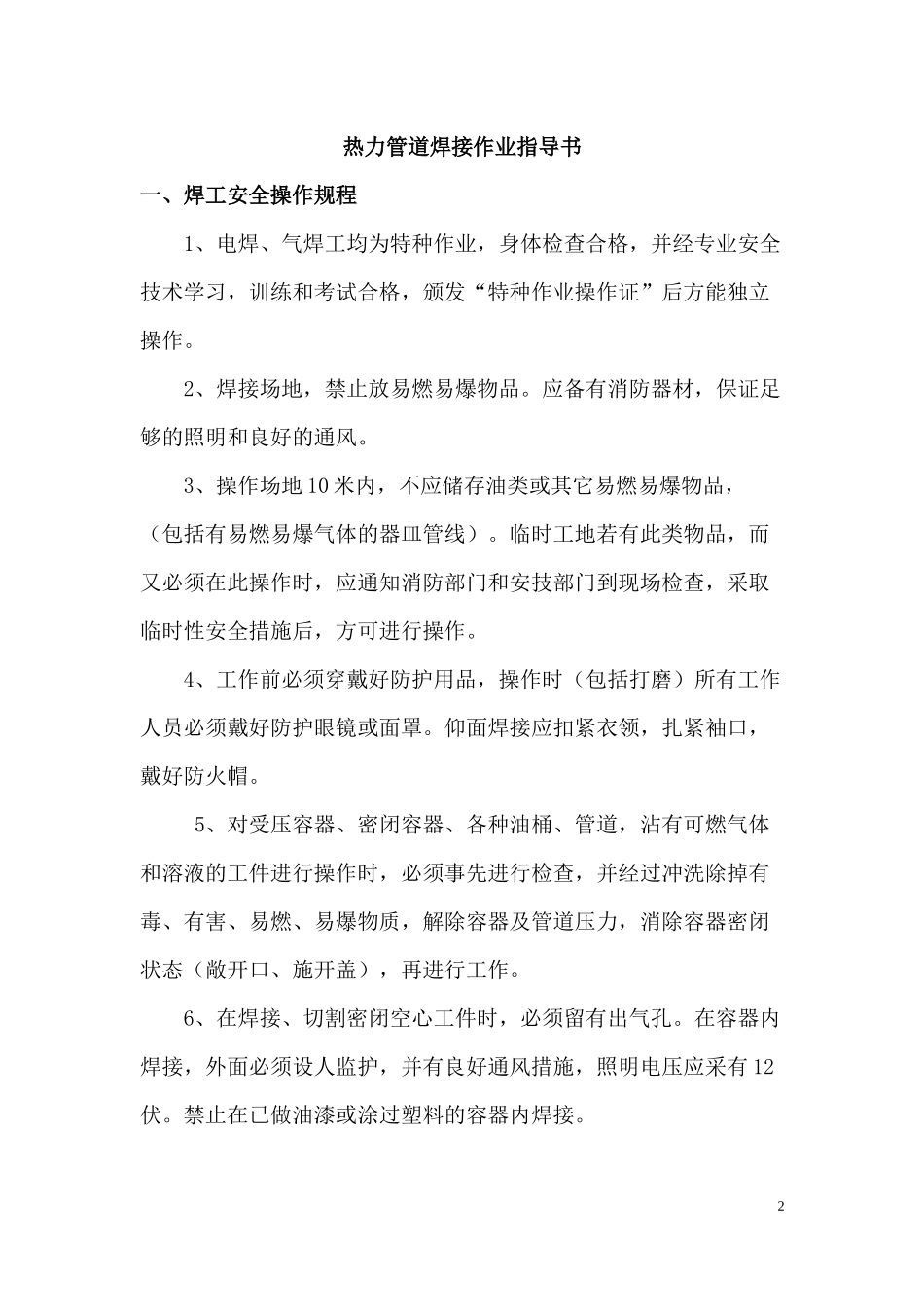

热力管道焊接作业指导书建设单位：晋中市瑞阳热电联产供热有限责任有限公司施工单位：山西省晋中建设集团设备安装工程有限公司二〇一二年六月二十一日1热力管道焊接作业指导书一、焊工安全操作规程1、电焊、气焊工均为特种作业，身体检查合格，并经专业安全技术学习，训练和考试合格，颁发“特种作业操作证”后方能独立操作。2、焊接场地，禁止放易燃易爆物品。应备有消防器材，保证足够的照明和良好的通风。3、操作场地10米内，不应储存油类或其它易燃易爆物品，（包括有易燃易爆气体的器皿管线）。临时工地若有此类物品，而又必须在此操作时，应通知消防部门和安技部门到现场检查，采取临时性安全措施后，方可进行操作。4、工作前必须穿戴好防护用品，操作时（包括打磨）所有工作人员必须戴好防护眼镜或面罩。仰面焊接应扣紧衣领，扎紧袖口，戴好防火帽。5、对受压容器、密闭容器、各种油桶、管道，沾有可燃气体和溶液的工件进行操作时，必须事先进行检查，并经过冲洗除掉有毒、有害、易燃、易爆物质，解除容器及管道压力，消除容器密闭状态（敞开口、施开盖），再进行工作。6、在焊接、切割密闭空心工件时，必须留有出气孔。在容器内焊接，外面必须设人监护，并有良好通风措施，照明电压应采有12伏。禁止在已做油漆或涂过塑料的容器内焊接。27、电焊机接地零线及电焊工作回线都不准搭在易燃、易爆的物品上，也不准接在管道和机床设备上。工作台回线应绝缘良好，机壳接地必须符合安全规定。8、在有易燃、易爆物的车间、场所或煤气管附近焊接时，必须取得消防部门的同意并与煤气站联系好。工作时应采取严密措施，防止火星飞溅引起火灾。9、工作完毕，应检查场地。灭绝火种、切断电源才能离开。10、助手必须懂得电焊、气焊的安全常识。操作者必须注意助手的安全。二、手工电弧焊操作规程1、焊工应掌握一般电气知识、遵守一般安全规程；还应熟悉灭火技术、触电急救及人工呼吸方法。2、工作前应检查焊机电源线、引出线及接线点是否良好；线路横越车行道应架空或加保护盖；焊机二次线路及外壳必须有良好接地；焊条的夹钳绝缘必须良好。3、下雨天不准露天电焊，在潮湿地带工作时，应站在铺有绝缘物品的地方并穿好绝缘鞋。34、移动式电焊机从电力网上接线或检线，以及接地等工作均应由电工进行。5、推闸刀开关时，身体要偏斜些，要一次推足，然后开启电焊机；停机时，先关电焊机，才能拉断电源闸刀开关。6、移动电焊机位置，须先停机断电；焊接中突然停电，应立即关好电焊机。7、在人多的地方焊接时，应安设遮拦时应提醒周围人员不要直视弧光。8、换焊条时应戴好手套，身体不要靠在铁板或其他导电物件上。敲渣子时应戴上防护眼睛。9、焊接有色金属器件时，应加强通风排毒，必要时使用过滤式防毒面具。10、完毕应关闭电焊机，再断开电源。三、管道的组对与焊接1、管道组对管道组对时先进行管腔和管口的清洁，焊口修好坡度，对口时4尽量使两根管道在同一直线上，保证对口间隙均匀，要坚决杜绝硬对口和管口受力焊接。管道组对时应符合下表要求：序号项目允许偏差及质量标准（mm）检验频率检验方法范围点数1Δ高程±1050m用水准仪测量不计点2中心线位移每10m不超过5，全长不超过3050m挂边线用尺量，不计点3立管垂直度每米不超过2；全高不超过10每根用垂线检查不计点4Δ对口间隙壁厚间隙偏差每10个口1用焊口检测器，量取最大偏差值计1点。4-91.5-21.0≥102-3+1.0-2.05对口错边壁厚错边量每101用尺量取最大偏5个口差值计1点3.5-5〈0.56-10〈1.0同上同上同上12-14<1.5同上同上同上16以上〈2.0同上同上同上2、管道焊接：（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。（2）管道焊接严格按已审批的焊接工艺规程进行施焊。（3）管道焊接采用氩弧焊打底，手工电弧焊罩面。（4）电焊条药皮应无脱落和显著裂纹，并应在350～400℃烘干处理后，于10～50℃保温下施焊，焊条烘干不得超过二次。焊丝使用前应清除其表面的油污，金属锈等。6（5）管道、管件的坡口形式和尺寸选择如下表：序号...
