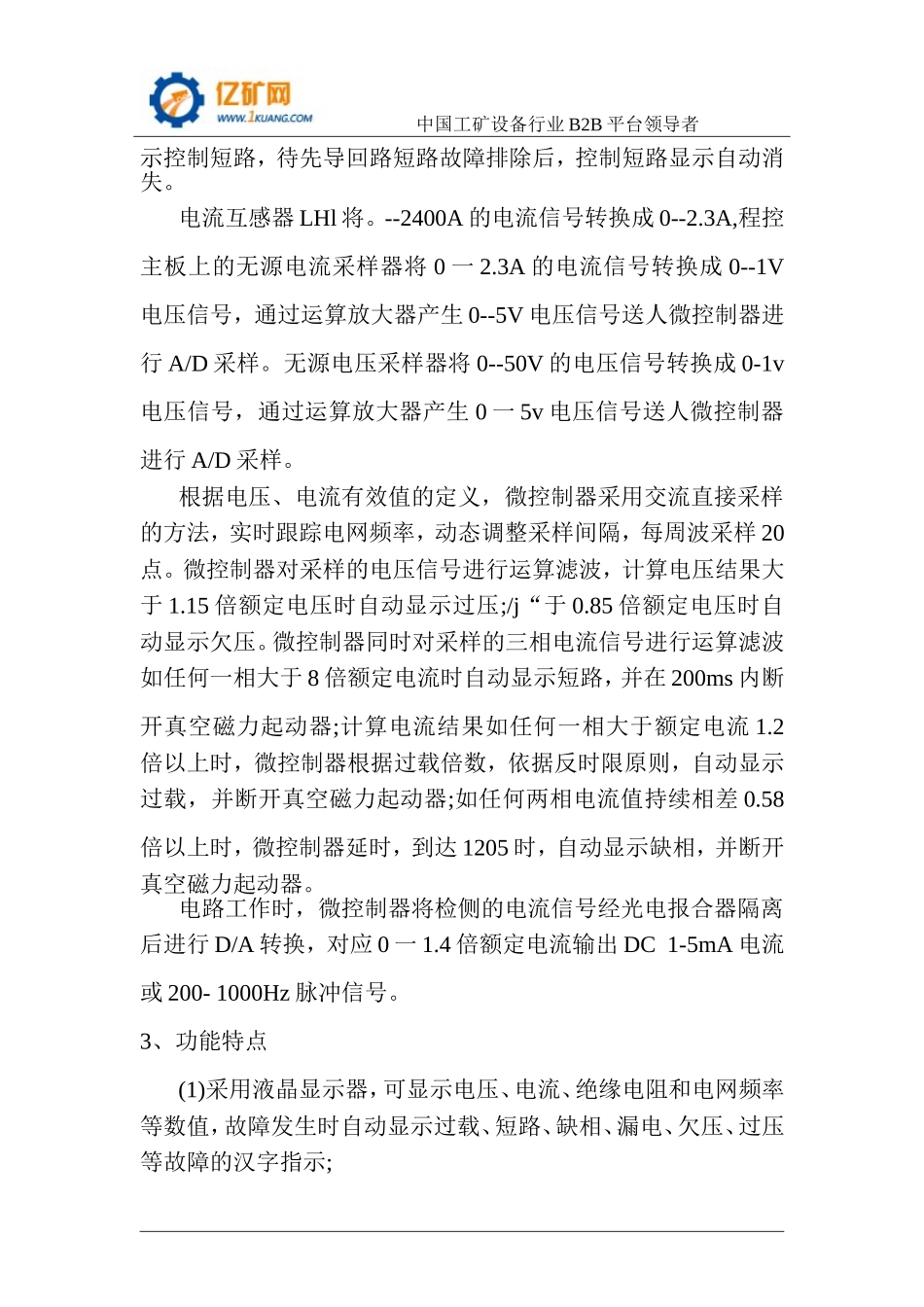

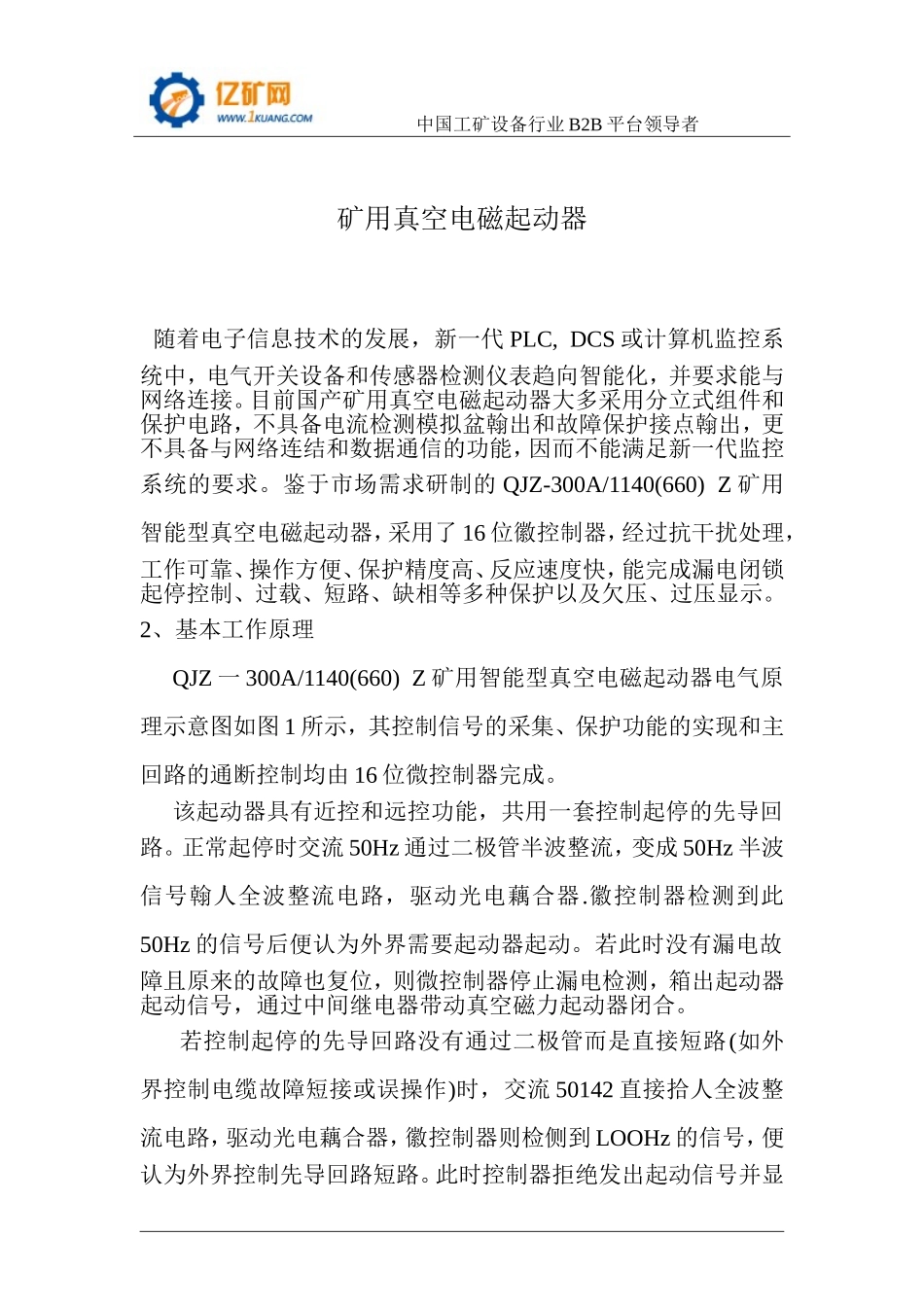

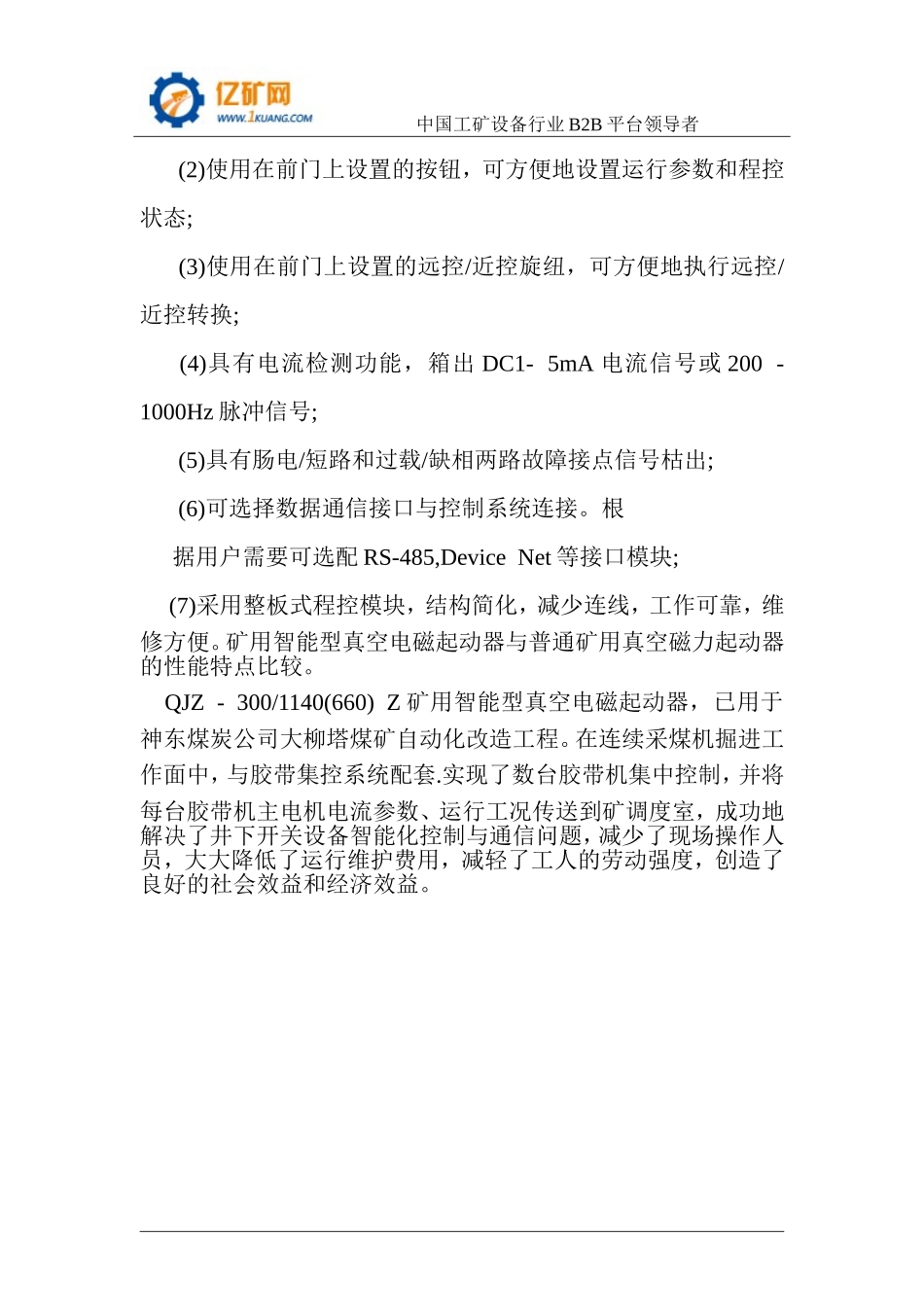

中国工矿设备行业B2B平台领导者矿用真空电磁起动器随着电子信息技术的发展，新一代PLC,DCS或计算机监控系统中，电气开关设备和传感器检测仪表趋向智能化，并要求能与网络连接。目前国产矿用真空电磁起动器大多采用分立式组件和保护电路，不具备电流检测模拟盆翰出和故障保护接点翰出，更不具备与网络连结和数据通信的功能，因而不能满足新一代监控系统的要求。鉴于市场需求研制的QJZ-300A/1140(660)Z矿用智能型真空电磁起动器，采用了16位徽控制器，经过抗干扰处理，工作可靠、操作方便、保护精度高、反应速度快，能完成漏电闭锁起停控制、过载、短路、缺相等多种保护以及欠压、过压显示。2、基本工作原理QJZ一300A/1140(660)Z矿用智能型真空电磁起动器电气原理示意图如图1所示，其控制信号的采集、保护功能的实现和主回路的通断控制均由16位微控制器完成。该起动器具有近控和远控功能，共用一套控制起停的先导回路。正常起停时交流50Hz通过二极管半波整流，变成50Hz半波信号翰人全波整流电路，驱动光电藕合器.徽控制器检测到此50Hz的信号后便认为外界需要起动器起动。若此时没有漏电故障且原来的故障也复位，则微控制器停止漏电检测，箱出起动器起动信号，通过中间继电器带动真空磁力起动器闭合。若控制起停的先导回路没有通过二极管而是直接短路(如外界控制电缆故障短接或误操作)时，交流50142直接拾人全波整流电路，驱动光电藕合器，徽控制器则检侧到LOOHz的信号，便认为外界控制先导回路短路。此时控制器拒绝发出起动信号并显中国工矿设备行业B2B平台领导者示控制短路，待先导回路短路故障排除后，控制短路显示自动消失。电流互感器LHl将。--2400A的电流信号转换成0--2.3A,程控主板上的无源电流采样器将0一2.3A的电流信号转换成0--1V电压信号，通过运算放大器产生0--5V电压信号送人微控制器进行A/D采样。无源电压采样器将0--50V的电压信号转换成0-1v电压信号，通过运算放大器产生0一5v电压信号送人微控制器进行A/D采样。根据电压、电流有效值的定义，微控制器采用交流直接采样的方法，实时跟踪电网频率，动态调整采样间隔，每周波采样20点。微控制器对采样的电压信号进行运算滤波，计算电压结果大于1.15倍额定电压时自动显示过压;/j“于0.85倍额定电压时自动显示欠压。微控制器同时对采样的三相电流信号进行运算滤波如任何一相大于8倍额定电流时自动显示短路，并在200ms内断开真空磁力起动器;计算电流结果如任何一相大于额定电流1.2倍以上时，微控制器根据过载倍数，依据反时限原则，自动显示过载，并断开真空磁力起动器;如任何两相电流值持续相差0.58倍以上时，微控制器延时，到达1205时，自动显示缺相，并断开真空磁力起动器。电路工作时，微控制器将检侧的电流信号经光电报合器隔离后进行D/A转换，对应0一1.4倍额定电流输出DC1-5mA电流或200-1000Hz脉冲信号。3、功能特点(1)采用液晶显示器，可显示电压、电流、绝缘电阻和电网频率等数值，故障发生时自动显示过载、短路、缺相、漏电、欠压、过压等故障的汉字指示;中国工矿设备行业B2B平台领导者(2)使用在前门上设置的按钮，可方便地设置运行参数和程控状态;(3)使用在前门上设置的远控/近控旋纽，可方便地执行远控/近控转换;(4)具有电流检测功能，箱出DC1-5mA电流信号或200-1000Hz脉冲信号;(5)具有肠电/短路和过载/缺相两路故障接点信号枯出;(6)可选择数据通信接口与控制系统连接。根据用户需要可选配RS-485,DeviceNet等接口模块;(7)采用整板式程控模块，结构简化，减少连线，工作可靠，维修方便。矿用智能型真空电磁起动器与普通矿用真空磁力起动器的性能特点比较。QJZ-300/1140(660)Z矿用智能型真空电磁起动器，已用于神东煤炭公司大柳塔煤矿自动化改造工程。在连续采煤机掘进工作面中，与胶带集控系统配套.实现了数台胶带机集中控制，并将每台胶带机主电机电流参数、运行工况传送到矿调度室，成功地解决了井下开关设备智能化控制与通信问题，减少了现场操作人员，大大降低了运行维护费用，减轻了工人的劳动强度，创造了良好的社会效益和经济效益。
