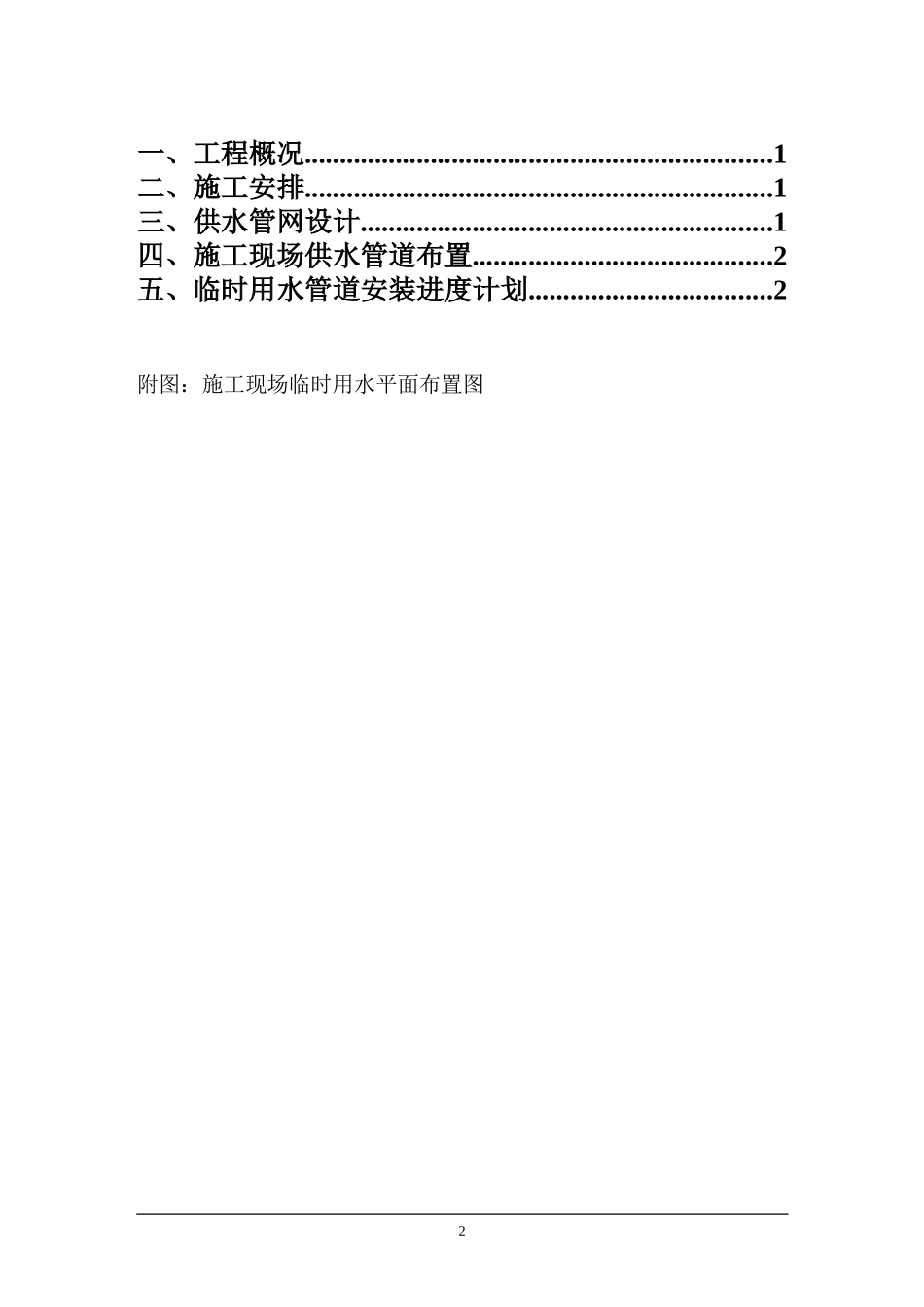

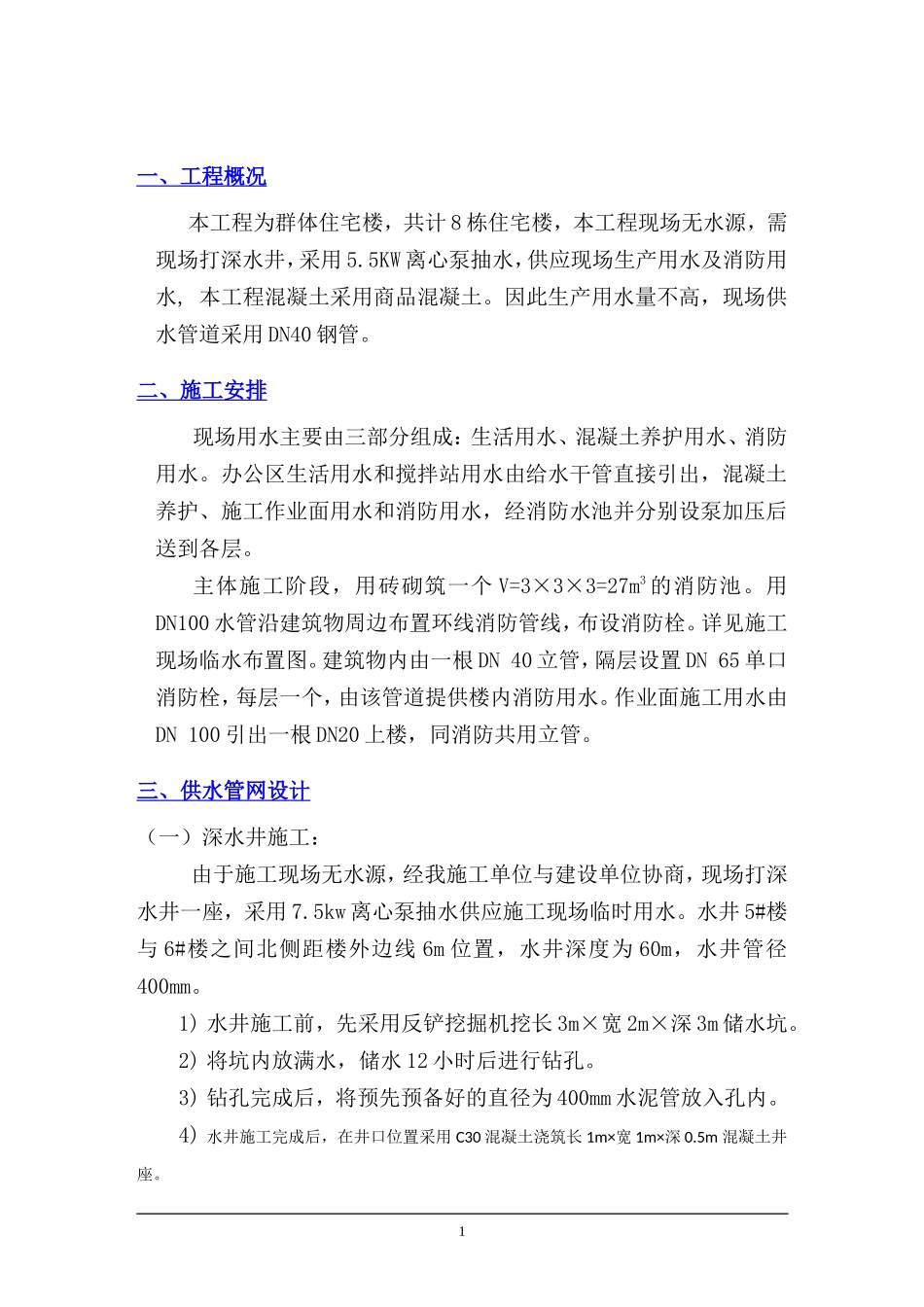

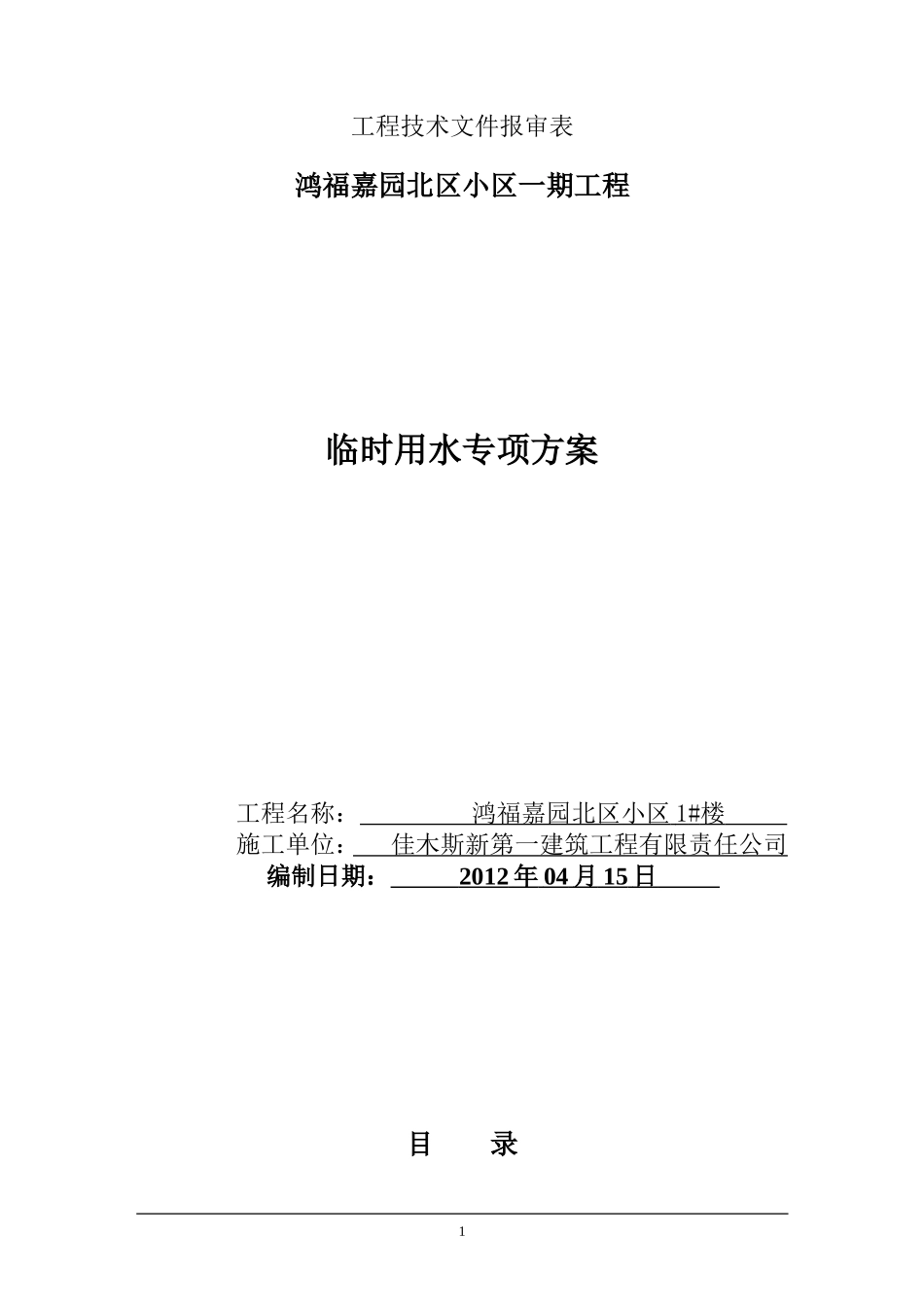

工程技术文件报审表鸿福嘉园北区小区一期工程临时用水专项方案工程名称：鸿福嘉园北区小区1#楼施工单位：佳木斯新第一建筑工程有限责任公司编制日期：2012年04月15日目录1一、工程概况...................................................................1二、施工安排...................................................................1三、供水管网设计...........................................................1四、施工现场供水管道布置...........................................2五、临时用水管道安装进度计划...................................2附图：施工现场临时用水平面布置图2一、工程概况本工程为群体住宅楼，共计8栋住宅楼，本工程现场无水源，需现场打深水井，采用5.5KW离心泵抽水，供应现场生产用水及消防用水,本工程混凝土采用商品混凝土。因此生产用水量不高，现场供水管道采用DN40钢管。二、施工安排现场用水主要由三部分组成：生活用水、混凝土养护用水、消防用水。办公区生活用水和搅拌站用水由给水干管直接引出，混凝土养护、施工作业面用水和消防用水，经消防水池并分别设泵加压后送到各层。主体施工阶段，用砖砌筑一个V=3×3×3=27m3的消防池。用DN100水管沿建筑物周边布置环线消防管线，布设消防栓。详见施工现场临水布置图。建筑物内由一根DN40立管，隔层设置DN65单口消防栓，每层一个，由该管道提供楼内消防用水。作业面施工用水由DN100引出一根DN20上楼，同消防共用立管。三、供水管网设计（一）深水井施工：由于施工现场无水源，经我施工单位与建设单位协商，现场打深水井一座，采用7.5kw离心泵抽水供应施工现场临时用水。水井5#楼与6#楼之间北侧距楼外边线6m位置，水井深度为60m，水井管径400mm。1)水井施工前，先采用反铲挖掘机挖长3m×宽2m×深3m储水坑。2)将坑内放满水，储水12小时后进行钻孔。3)钻孔完成后，将预先预备好的直径为400mm水泥管放入孔内。4)水井施工完成后，在井口位置采用C30混凝土浇筑长1m×宽1m×深0.5m混凝土井座。1（二）供水管线敷设（1）生产供水管线敷设：各栋号生产供水管线分别由深水井采用5.5KW水泵向引来，给水管线采用DN40焊接钢管，引至施工现场配水点。（2）消防管线敷设：消火栓给水管道沿建筑物周围埋设，每栋楼设一根消防立管，管径为100mm，并分别在同一隔层设三个DN65的消火栓口，消火栓附近配一根25米长水龙带及19mm水枪，水枪射程为10m。楼上作业面上施工用水设四根立管DN80，每层各接三个DN20临时用水点，用水点距地高度为1.2m。（3）管道防护所有立管都采用护拦防护，为防止给水管道进入冬季后冻裂，使用厚度为40mm的岩棉管壳外缠玻璃丝布并刷两道黑色面漆做为保温材料。临时消防管道专人24小时看守，保证消防泵随时处于待命状态。应急联系电话:18245966527（4）水池设置本工程生产与消防合用一个消防水池，利用基坑肥槽砌筑水池，消防水池容积为V=3×3×3=27m3（5）安全防护措施井口设混凝土盖板防止异物掉落。各支线水管均设阀门，以保证用水安全。四、施工现场供水管道布置详见临时用水平面布置图五、临时用水管道安装进度计划1、深水井施工4月27日2、主管线安装4月28日-4月29日3、水池砌筑4月30日-5月1日4、消防管道安装，随主体进度安装2
