小型空心砌块试验方法VIP免费

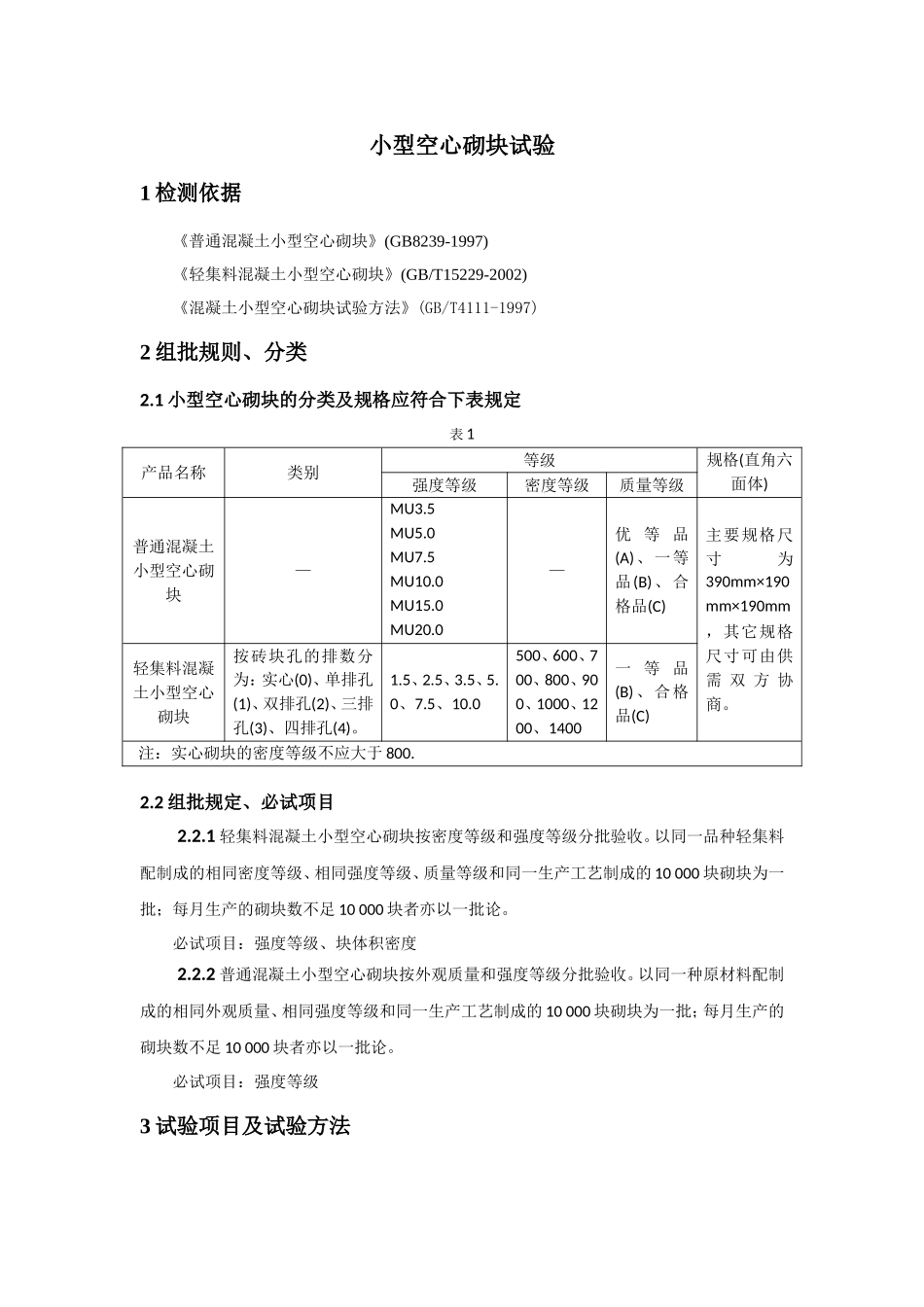

小型空心砌块试验1检测依据《普通混凝土小型空心砌块》(GB8239-1997)《轻集料混凝土小型空心砌块》(GB/T15229-2002)《混凝土小型空心砌块试验方法》(GB/T4111-1997)2组批规则、分类2.1小型空心砌块的分类及规格应符合下表规定表1产品名称类别等级规格(直角六面体)强度等级密度等级质量等级普通混凝土小型空心砌块—MU3.5MU5.0MU7.5MU10.0MU15.0MU20.0—优等品(A)、一等品(B)、合格品(C)主要规格尺寸为390mm×190mm×190mm，其它规格尺寸可由供需双方协商。轻集料混凝土小型空心砌块按砖块孔的排数分为：实心(0)、单排孔(1)、双排孔(2)、三排孔(3)、四排孔(4)。1.5、2.5、3.5、5.0、7.5、10.0500、600、700、800、900、1000、1200、1400一等品(B)、合格品(C)注：实心砌块的密度等级不应大于800.2.2组批规定、必试项目2.2.1轻集料混凝土小型空心砌块按密度等级和强度等级分批验收。以同一品种轻集料配制成的相同密度等级、相同强度等级、质量等级和同一生产工艺制成的10000块砌块为一批；每月生产的砌块数不足10000块者亦以一批论。必试项目：强度等级、块体积密度2.2.2普通混凝土小型空心砌块按外观质量和强度等级分批验收。以同一种原材料配制成的相同外观质量、相同强度等级和同一生产工艺制成的10000块砌块为一批；每月生产的砌块数不足10000块者亦以一批论。必试项目：强度等级3试验项目及试验方法3.1试验项目抗压强度、块体积密度3.1.1仪器设备材料试验机：试验机的示值相对误差不大于±2%，预期最大破坏荷载应在量程的20%~80%之间。钢板：厚度不小于10mm，平面尺存应大于440mm×240mm。钢板的一面需平整，精度要求在长度方向范围内的平面度不大于0.1mm。玻璃平板：厚度不小于6mm，平面尺寸与钢板的要求相同。泵称：最大称量50kg,感量0.05kg钢直尺：分度值为1mm。水平尺、水箱、电热鼓风干燥箱等3.1.2抗压强度试验方法3.1.2.1试样处理试件数量为五个砌块。处理试件的坐浆面和铺浆面，使之成为互相平行的平面。将钢板置于稳固的底座上，平整面向上，用水平尺调至水平。在钢板上先薄薄地涂一层机油，或铺一张湿纸，然后铺一层以一份重量的32.5号以上的普通硅酸盐水泥和2份细砂，加入适量的水调成的砂浆，将试件的坐浆面湿润后平稳地压入砂浆层内，使砂浆层尽可能均匀，厚度为3mm~5mm。将多余的砂浆沿试件棱边刮掉，静置24h以后，再按上述方法处理试件的铺浆面。为使两面能彼此平行，在处理铺浆面时，应将水平尺置于现已向上的坐浆面上调至水平。在温度10℃以上不通风的室内养护3d后做抗压强度试验。为缩短时间，也可在坐浆面砂浆层处理后，不经静置立即在向上的铺浆面上铺一层砂浆，压上事先涂油的玻璃平板，边压边观察砂浆层，将气泡全部排除，并用水平尺调至水平，直至砂浆层平面均匀，厚度达3mm~5mm。3.1.2.2测量尺寸测量每个试件抗压面的长度、宽度，分别求出各个方向的平均值，精确至1mm。3.1.2.3试验步骤将试件置于试验机承压板上，使试件的轴线与试验机压板的压力中心重合，以10kN/s~30kN/s的速度加荷，直至试件破坏。记录最大破坏荷载。若试验机压板不足以覆盖试件受压面时，可在试件的上、下承压面加辅助钢压板。辅助钢压板的表面光洁度应与试验机原压板相同，其厚度至少为原压板边至辅助钢压板最远角距离的三分之一。_3.1.2.4结果计算与评定每个试件的抗压强度按下式计算，精确至0.1MPa。式中：——试件的抗压强度，单位为MPa；——破坏荷载，单位为N；——受压面的长度，单位为mm；——受压面的宽度，单位为mm。试验结果以五个试样抗压强度的算术平均值和单块最小值表示，精确至0.1MPa。轻集料小型空心砌块允许复检，试样数量与第一次相同。强度等级应符合表2的规定3.1.3块体积密度试验方法试件数量：三块3.1.3.1测量每个试件的长度、宽度、高度，分别求出各个方向的平均值，计算每个试件的体积V，精确至0.001m3。3.1.3.2将试件放入电热鼓风干燥箱内，在(105±5)℃温度下至少干燥24h，然后每间隔2h称量一次，直至两次称量之差不超过后一次称量的0.2%为止。3.1.3.3待试件在电热鼓风干燥箱内冷却至与室温之差不超过20℃后取出，立即称其绝干质量m，精确至0.05kg。3.1.3....
