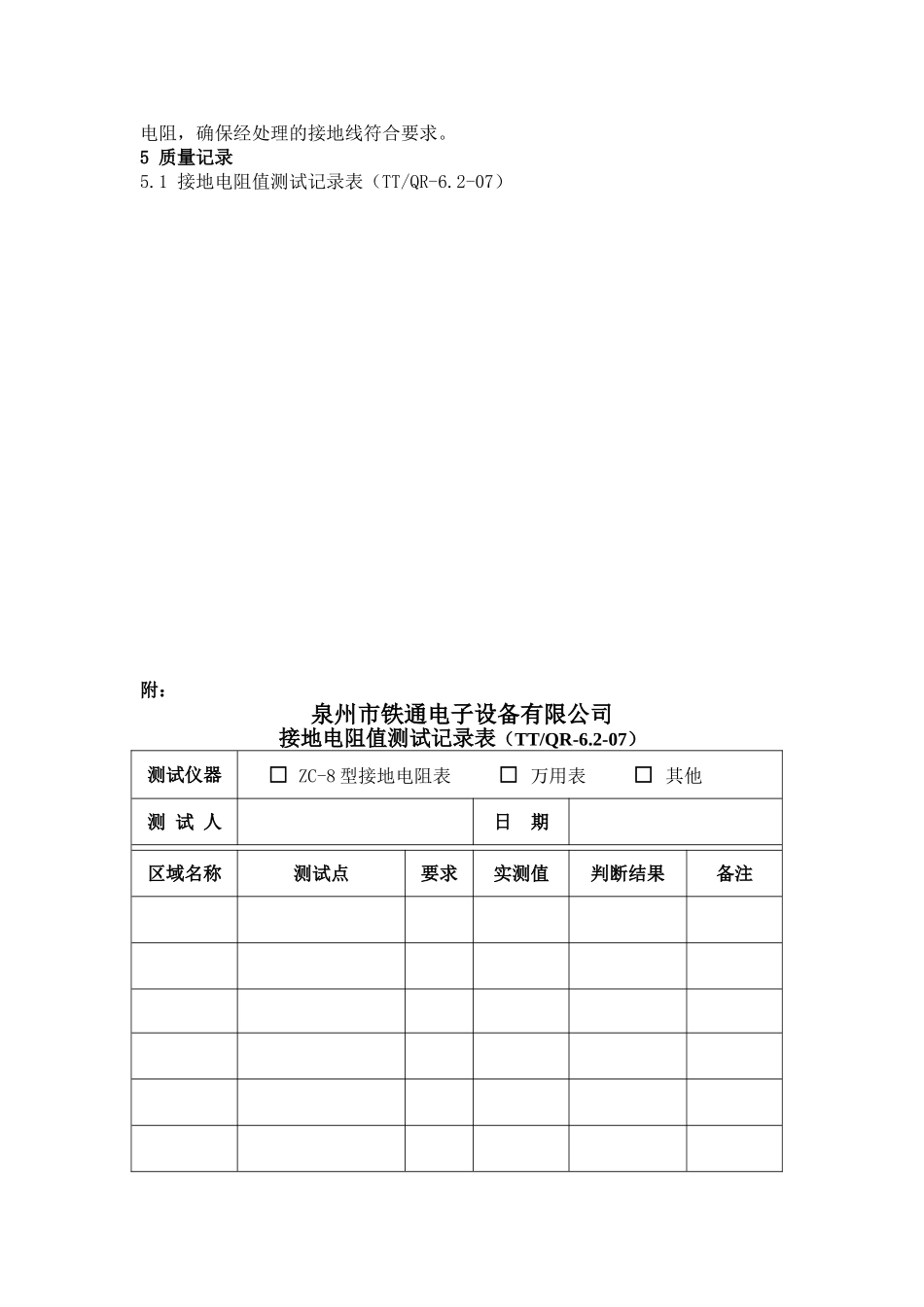

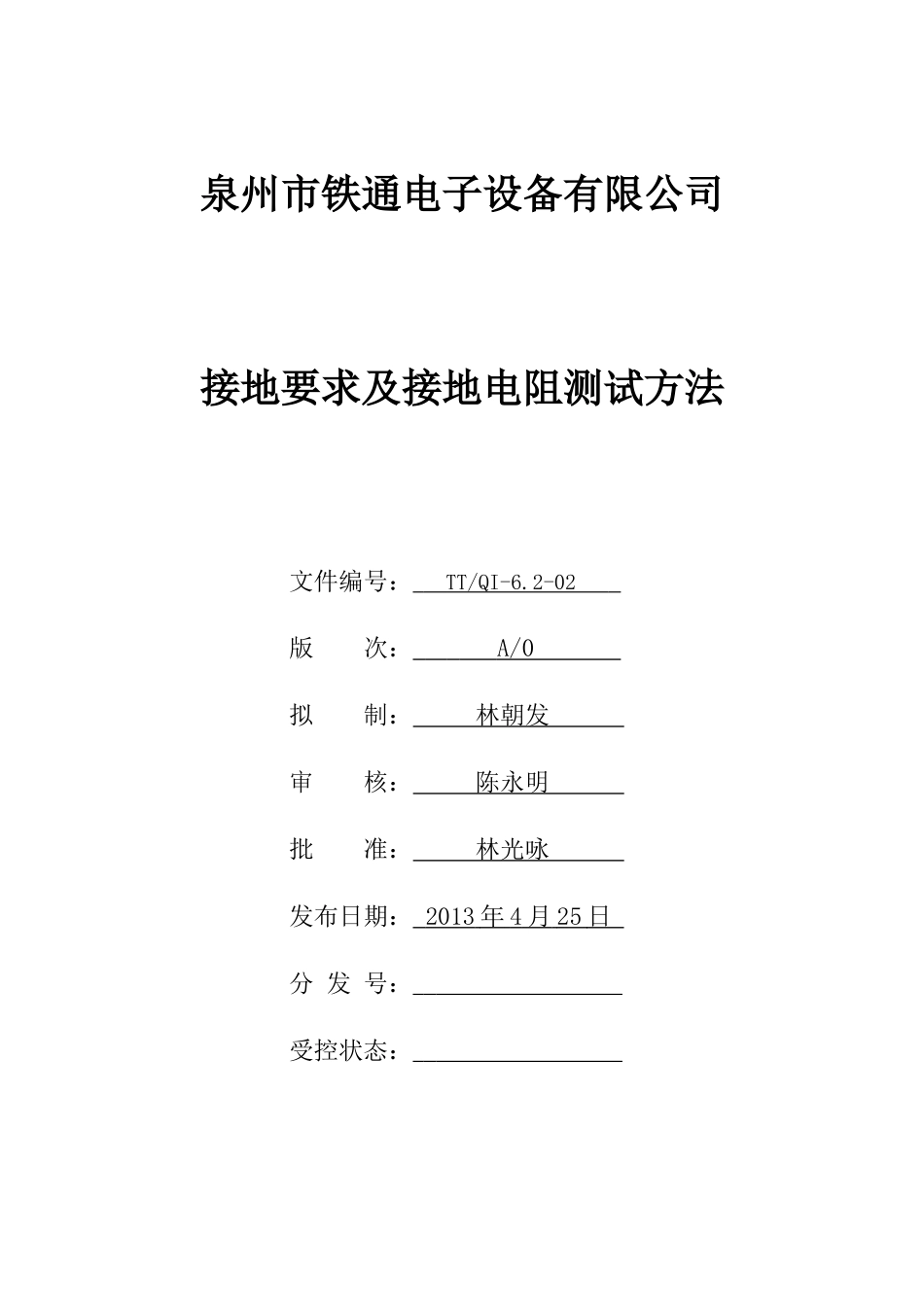

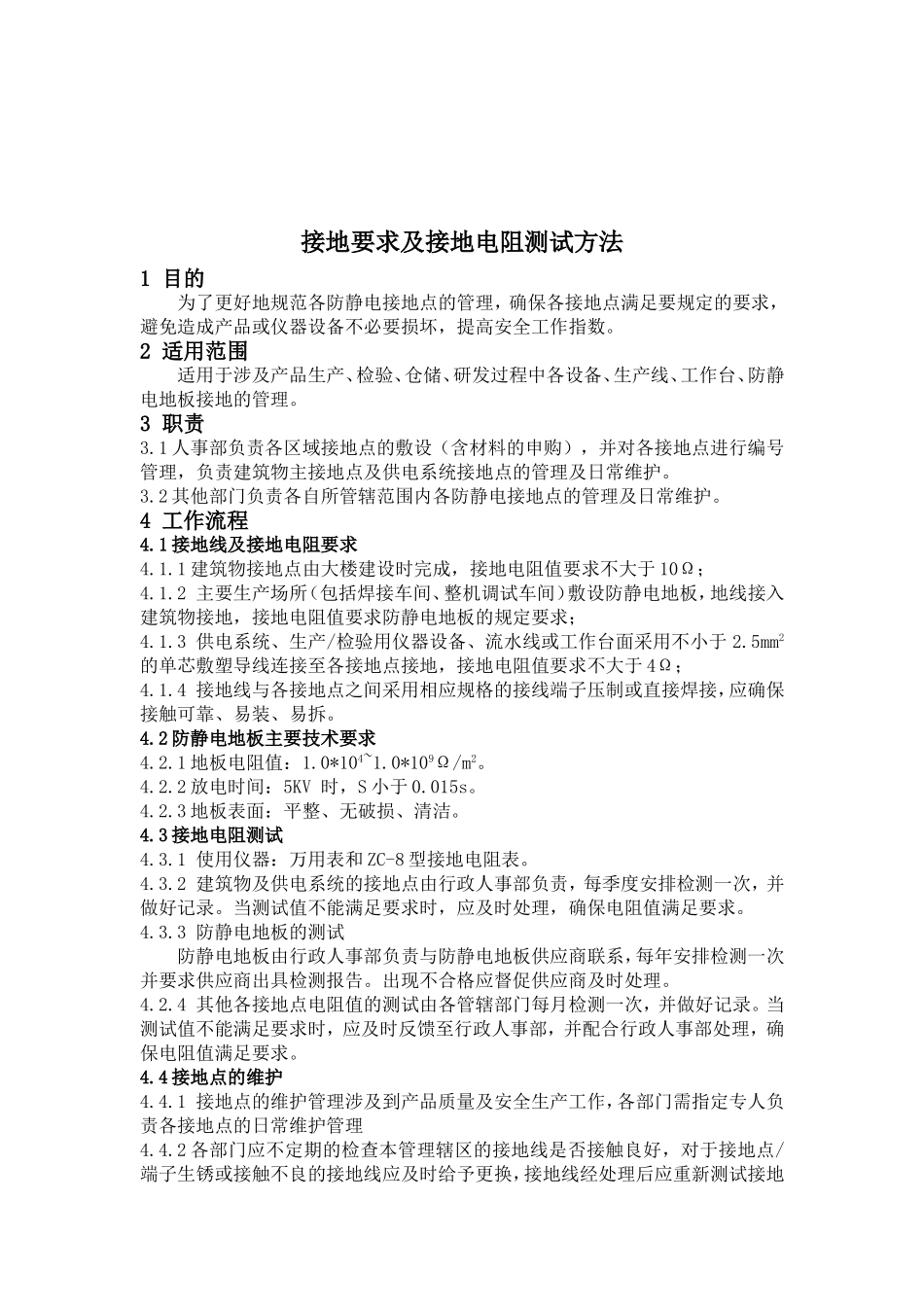

泉州市铁通电子设备有限公司接地要求及接地电阻测试方法文件编号：TT/QI-6.2-02版次：A/0拟制：林朝发审核：陈永明批准：林光咏发布日期：2013年4月25日分发号：受控状态：接地要求及接地电阻测试方法1目的为了更好地规范各防静电接地点的管理，确保各接地点满足要规定的要求，避免造成产品或仪器设备不必要损坏，提高安全工作指数。2适用范围适用于涉及产品生产、检验、仓储、研发过程中各设备、生产线、工作台、防静电地板接地的管理。3职责3.1人事部负责各区域接地点的敷设（含材料的申购），并对各接地点进行编号管理，负责建筑物主接地点及供电系统接地点的管理及日常维护。3.2其他部门负责各自所管辖范围内各防静电接地点的管理及日常维护。4工作流程4.1接地线及接地电阻要求4.1.1建筑物接地点由大楼建设时完成，接地电阻值要求不大于10Ω；4.1.2主要生产场所（包括焊接车间、整机调试车间）敷设防静电地板，地线接入建筑物接地，接地电阻值要求防静电地板的规定要求；4.1.3供电系统、生产/检验用仪器设备、流水线或工作台面采用不小于2.5mm2的单芯敷塑导线连接至各接地点接地，接地电阻值要求不大于4Ω；4.1.4接地线与各接地点之间采用相应规格的接线端子压制或直接焊接，应确保接触可靠、易装、易拆。4.2防静电地板主要技术要求4.2.1地板电阻值：1.0*104~1.0*109Ω/m2。4.2.2放电时间：5KV时，S小于0.015s。4.2.3地板表面：平整、无破损、清洁。4.3接地电阻测试4.3.1使用仪器：万用表和ZC-8型接地电阻表。4.3.2建筑物及供电系统的接地点由行政人事部负责，每季度安排检测一次，并做好记录。当测试值不能满足要求时，应及时处理，确保电阻值满足要求。4.3.3防静电地板的测试防静电地板由行政人事部负责与防静电地板供应商联系，每年安排检测一次并要求供应商出具检测报告。出现不合格应督促供应商及时处理。4.2.4其他各接地点电阻值的测试由各管辖部门每月检测一次，并做好记录。当测试值不能满足要求时，应及时反馈至行政人事部，并配合行政人事部处理，确保电阻值满足要求。4.4接地点的维护4.4.1接地点的维护管理涉及到产品质量及安全生产工作，各部门需指定专人负责各接地点的日常维护管理4.4.2各部门应不定期的检查本管理辖区的接地线是否接触良好，对于接地点/端子生锈或接触不良的接地线应及时给予更换，接地线经处理后应重新测试接地电阻，确保经处理的接地线符合要求。5质量记录5.1接地电阻值测试记录表（TT/QR-6.2-07）附：泉州市铁通电子设备有限公司接地电阻值测试记录表（TT/QR-6.2-07）测试仪器□ZC-8型接地电阻表□万用表□其他测试人日期区域名称测试点要求实测值判断结果备注注：1.接地线母线（建筑物接地点）接地电阻值：R≦10Ω。2.其他接地线接地电阻值：R≦4Ω。
