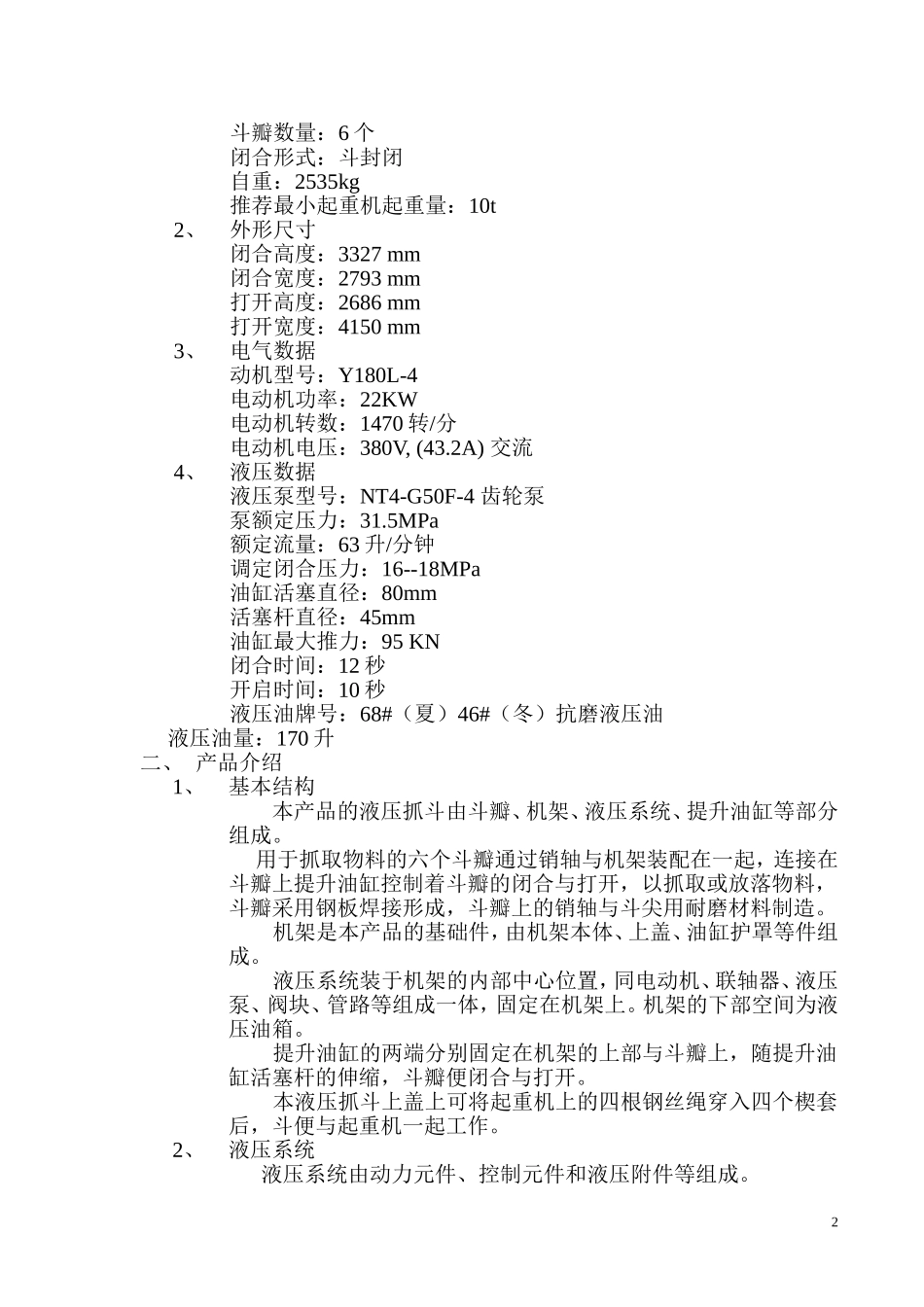

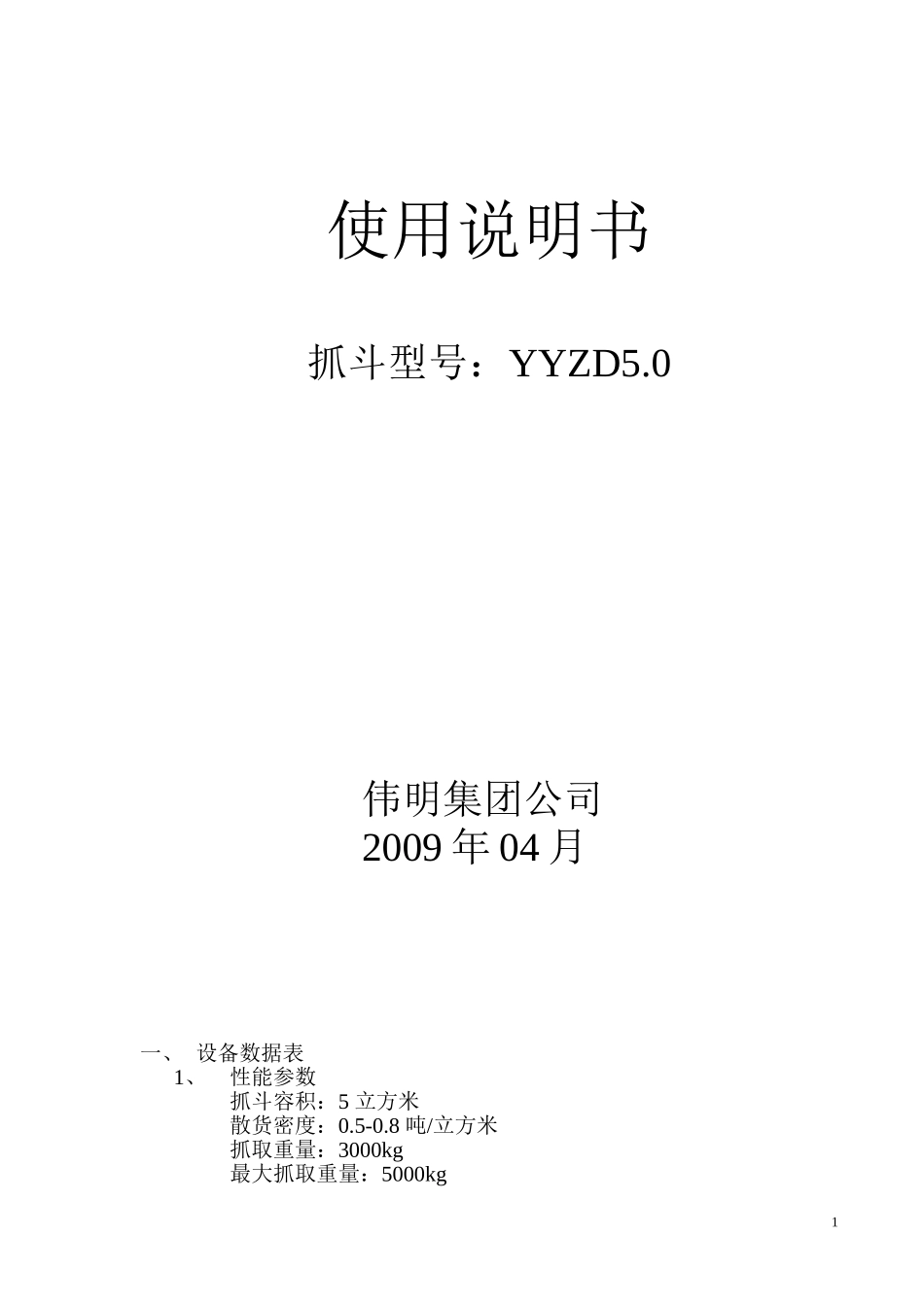

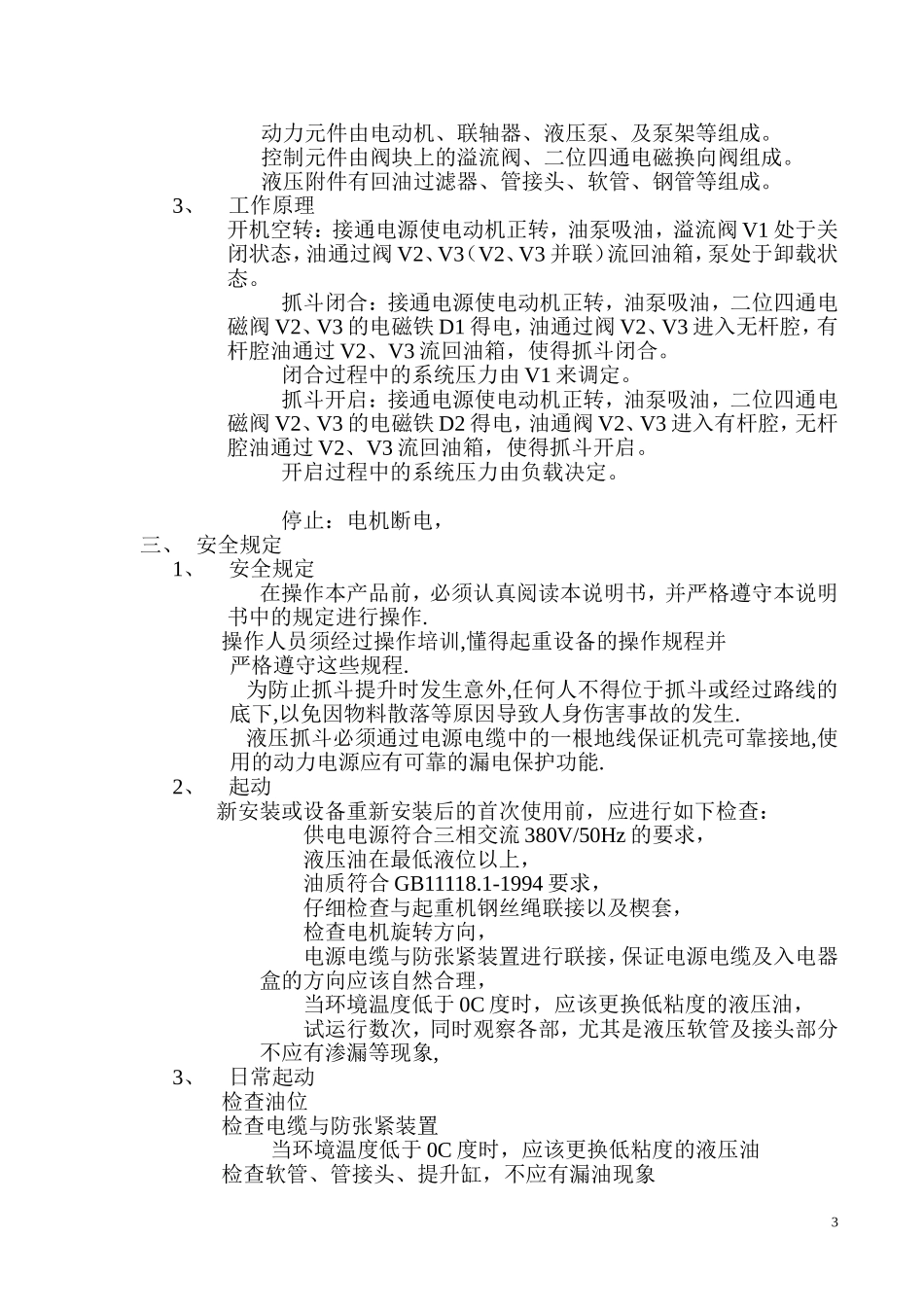

使用说明书抓斗型号：YYZD5.0伟明集团公司2009年04月一、设备数据表1、性能参数抓斗容积：5立方米散货密度：0.5-0.8吨/立方米抓取重量：3000kg最大抓取重量：5000kg1斗瓣数量：6个闭合形式：斗封闭自重：2535kg推荐最小起重机起重量：10t2、外形尺寸闭合高度：3327mm闭合宽度：2793mm打开高度：2686mm打开宽度：4150mm3、电气数据动机型号：Y180L-4电动机功率：22KW电动机转数：1470转/分电动机电压：380V,(43.2A)交流4、液压数据液压泵型号：NT4-G50F-4齿轮泵泵额定压力：31.5MPa额定流量：63升/分钟调定闭合压力：16--18MPa油缸活塞直径：80mm活塞杆直径：45mm油缸最大推力：95KN闭合时间：12秒开启时间：10秒液压油牌号：68#（夏）46#（冬）抗磨液压油液压油量：170升二、产品介绍1、基本结构本产品的液压抓斗由斗瓣、机架、液压系统、提升油缸等部分组成。用于抓取物料的六个斗瓣通过销轴与机架装配在一起，连接在斗瓣上提升油缸控制着斗瓣的闭合与打开，以抓取或放落物料，斗瓣采用钢板焊接形成，斗瓣上的销轴与斗尖用耐磨材料制造。机架是本产品的基础件，由机架本体、上盖、油缸护罩等件组成。液压系统装于机架的内部中心位置，同电动机、联轴器、液压泵、阀块、管路等组成一体，固定在机架上。机架的下部空间为液压油箱。提升油缸的两端分别固定在机架的上部与斗瓣上，随提升油缸活塞杆的伸缩，斗瓣便闭合与打开。本液压抓斗上盖上可将起重机上的四根钢丝绳穿入四个楔套后，斗便与起重机一起工作。2、液压系统液压系统由动力元件、控制元件和液压附件等组成。2动力元件由电动机、联轴器、液压泵、及泵架等组成。控制元件由阀块上的溢流阀、二位四通电磁换向阀组成。液压附件有回油过滤器、管接头、软管、钢管等组成。3、工作原理开机空转：接通电源使电动机正转，油泵吸油，溢流阀V1处于关闭状态，油通过阀V2、V3（V2、V3并联）流回油箱，泵处于卸载状态。抓斗闭合：接通电源使电动机正转，油泵吸油，二位四通电磁阀V2、V3的电磁铁D1得电，油通过阀V2、V3进入无杆腔，有杆腔油通过V2、V3流回油箱，使得抓斗闭合。闭合过程中的系统压力由V1来调定。抓斗开启：接通电源使电动机正转，油泵吸油，二位四通电磁阀V2、V3的电磁铁D2得电，油通阀V2、V3进入有杆腔，无杆腔油通过V2、V3流回油箱，使得抓斗开启。开启过程中的系统压力由负载决定。停止：电机断电，三、安全规定1、安全规定在操作本产品前，必须认真阅读本说明书，并严格遵守本说明书中的规定进行操作.操作人员须经过操作培训,懂得起重设备的操作规程并严格遵守这些规程.为防止抓斗提升时发生意外,任何人不得位于抓斗或经过路线的底下,以免因物料散落等原因导致人身伤害事故的发生.液压抓斗必须通过电源电缆中的一根地线保证机壳可靠接地,使用的动力电源应有可靠的漏电保护功能.2、起动新安装或设备重新安装后的首次使用前，应进行如下检查：供电电源符合三相交流380V/50Hz的要求，液压油在最低液位以上，油质符合GB11118.1-1994要求，仔细检查与起重机钢丝绳联接以及楔套，检查电机旋转方向，电源电缆与防张紧装置进行联接，保证电源电缆及入电器盒的方向应该自然合理，当环境温度低于0C度时，应该更换低粘度的液压油，试运行数次，同时观察各部，尤其是液压软管及接头部分不应有渗漏等现象,3、日常起动检查油位检查电缆与防张紧装置当环境温度低于0C度时，应该更换低粘度的液压油检查软管、管接头、提升缸，不应有漏油现象34、正常操作以上检查，如发现存在问题时，必须及时处理，检查无误或处理完毕后，方可进行正常操作合上动力电源与控制电源用起重机提升抓斗将抓斗置于全开启状态将抓移至物料上方，将抓斗落在被抓取的物料上抓斗中心线应垂直，其偏斜度不超过30度，否则提升吊钩来纠正闭合抓斗，使物料装满如闭合时出现抓斗倾斜，起重机的吊钩应适当上升起重机吊钩上升，吊起物料到需要的高度移动起重机，将物料吊至需要卸落的上方开启抓斗，将物料卸到指定的位置抓斗全部开启后，尽量使电磁溢流阀立即失电，卸载，以减少发热移动起重机，重复上述抓取工作当抓取的物料妨碍抓斗闭合时，可以适当提升抓斗，以利于...
