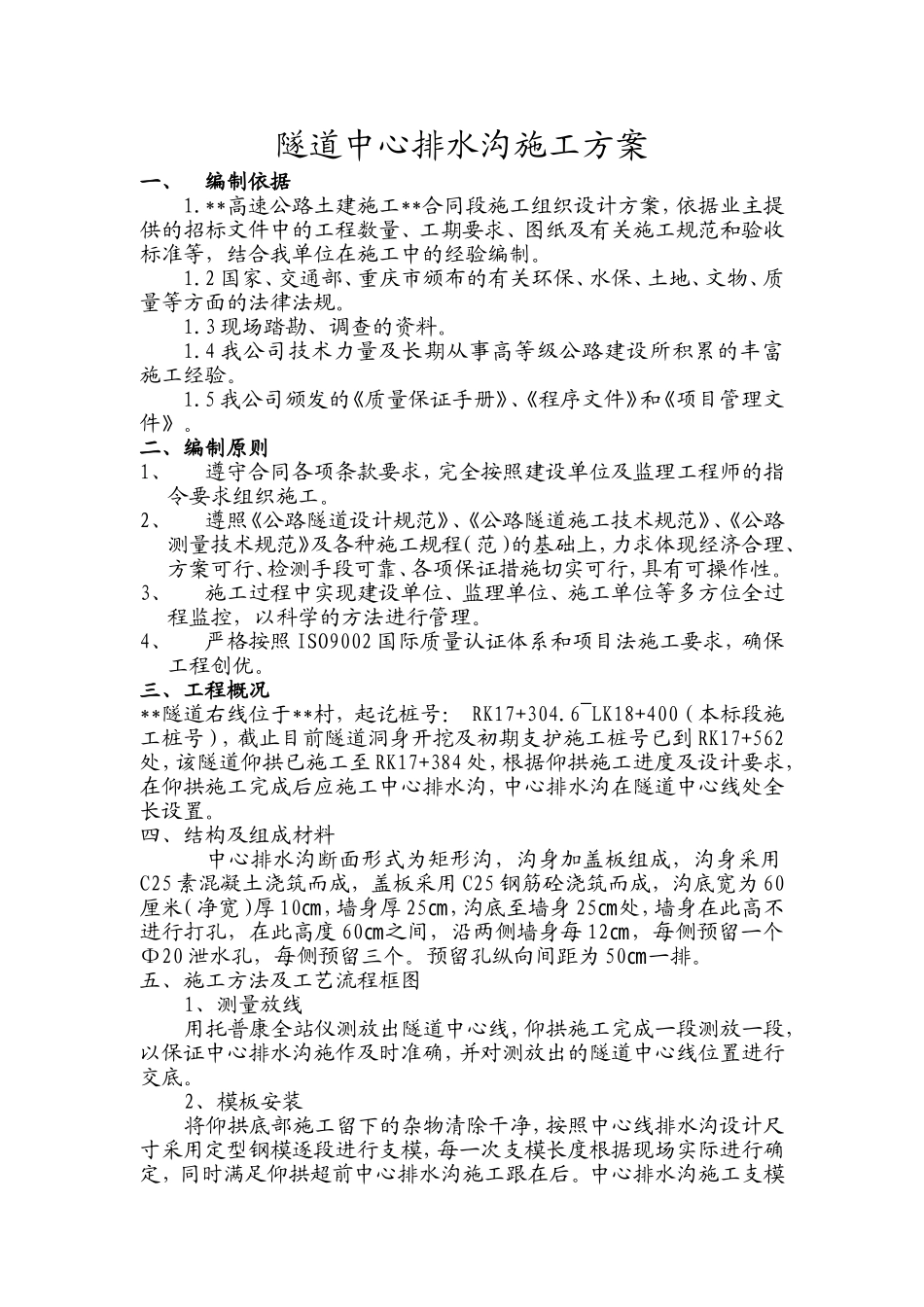

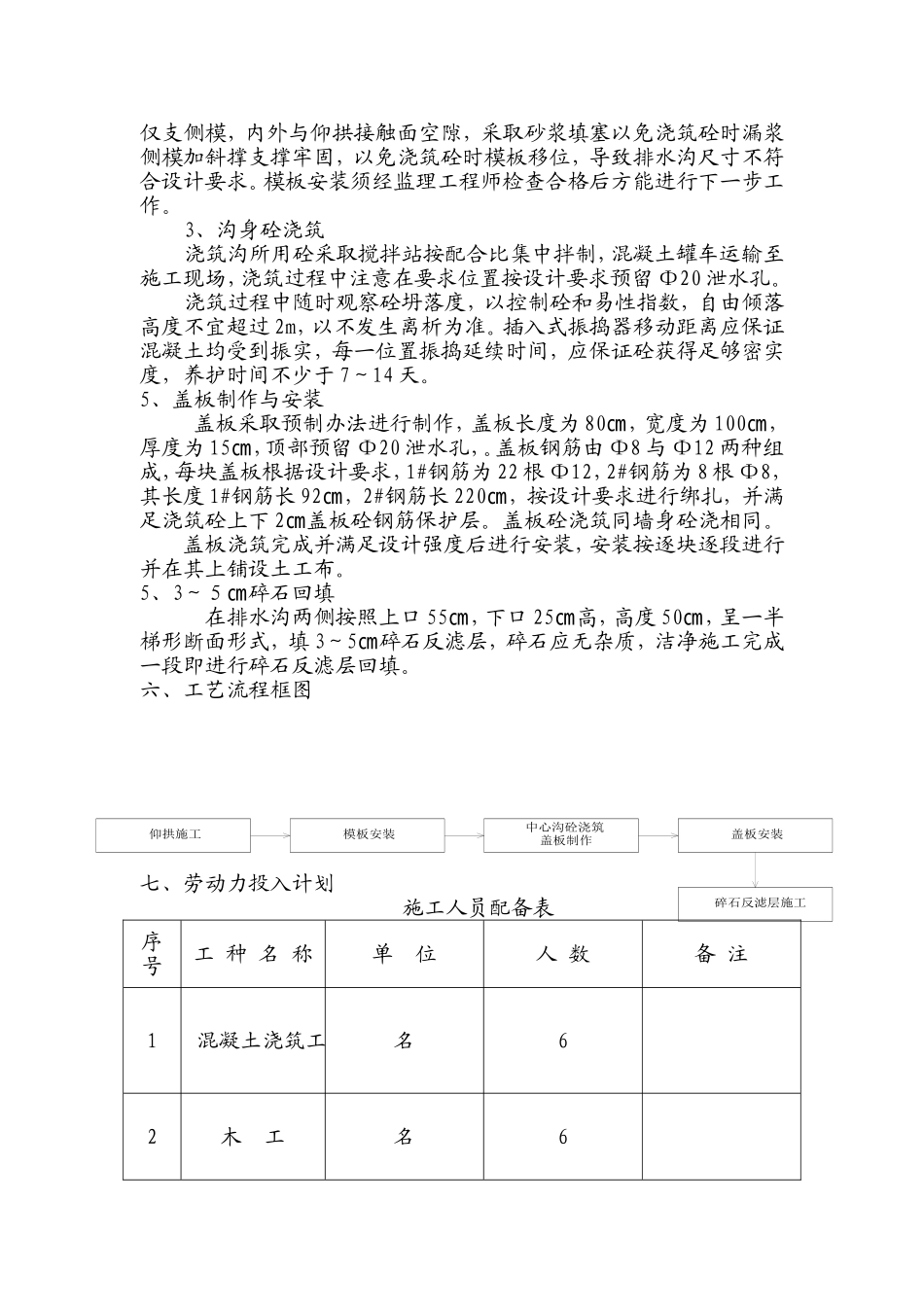

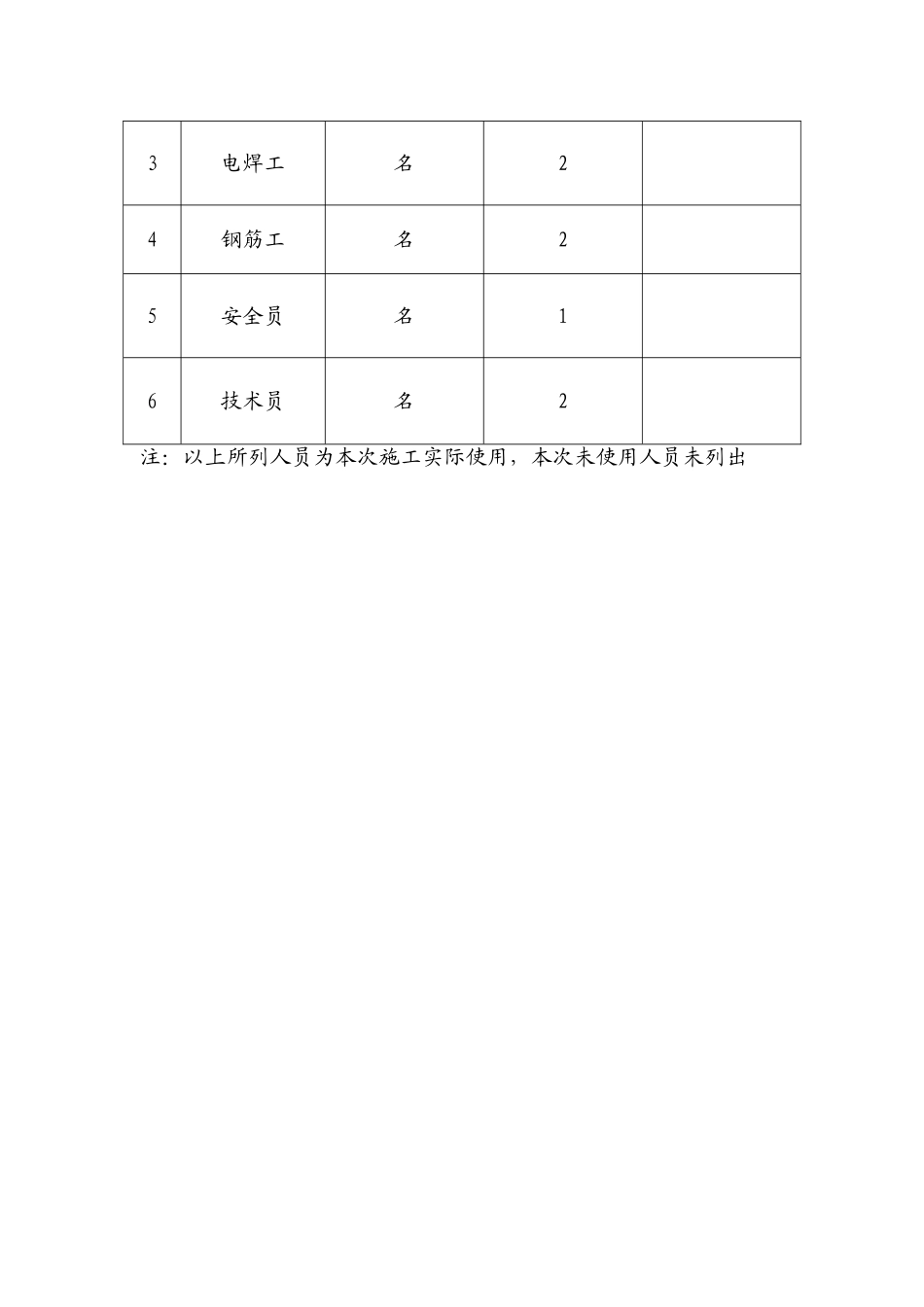

隧道中心排水沟施工方案一、编制依据1.**高速公路土建施工**合同段施工组织设计方案，依据业主提供的招标文件中的工程数量、工期要求、图纸及有关施工规范和验收标准等，结合我单位在施工中的经验编制。1.2国家、交通部、重庆市颁布的有关环保、水保、土地、文物、质量等方面的法律法规。1.3现场踏勘、调查的资料。1.4我公司技术力量及长期从事高等级公路建设所积累的丰富施工经验。1.5我公司颁发的《质量保证手册》、《程序文件》和《项目管理文件》。二、编制原则1、遵守合同各项条款要求，完全按照建设单位及监理工程师的指令要求组织施工。2、遵照《公路隧道设计规范》、《公路隧道施工技术规范》、《公路测量技术规范》及各种施工规程（范）的基础上，力求体现经济合理、方案可行、检测手段可靠、各项保证措施切实可行，具有可操作性。3、施工过程中实现建设单位、监理单位、施工单位等多方位全过程监控，以科学的方法进行管理。4、严格按照ISO9002国际质量认证体系和项目法施工要求，确保工程创优。三、工程概况**隧道右线位于**村，起讫桩号：RK17+304.6~LK18+400（本标段施工桩号），截止目前隧道洞身开挖及初期支护施工桩号已到RK17+562处，该隧道仰拱已施工至RK17+384处，根据仰拱施工进度及设计要求，在仰拱施工完成后应施工中心排水沟，中心排水沟在隧道中心线处全长设置。四、结构及组成材料中心排水沟断面形式为矩形沟，沟身加盖板组成，沟身采用C25素混凝土浇筑而成，盖板采用C25钢筋砼浇筑而成，沟底宽为60厘米（净宽）厚10，墙身厚㎝25，沟底至墙身㎝25处，墙身在此高不㎝进行打孔，在此高度60之间，沿两侧墙身每㎝12，每侧预留一个㎝Φ20泄水孔，每侧预留三个。预留孔纵向间距为50一排。㎝五、施工方法及工艺流程框图1、测量放线用托普康全站仪测放出隧道中心线，仰拱施工完成一段测放一段，以保证中心排水沟施作及时准确，并对测放出的隧道中心线位置进行交底。2、模板安装将仰拱底部施工留下的杂物清除干净，按照中心线排水沟设计尺寸采用定型钢模逐段进行支模，每一次支模长度根据现场实际进行确定，同时满足仰拱超前中心排水沟施工跟在后。中心排水沟施工支模仅支侧模，内外与仰拱接触面空隙，采取砂浆填塞以免浇筑砼时漏浆侧模加斜撑支撑牢固，以免浇筑砼时模板移位，导致排水沟尺寸不符合设计要求。模板安装须经监理工程师检查合格后方能进行下一步工作。3、沟身砼浇筑浇筑沟所用砼采取搅拌站按配合比集中拌制，混凝土罐车运输至施工现场，浇筑过程中注意在要求位置按设计要求预留Φ20泄水孔。浇筑过程中随时观察砼坍落度，以控制砼和易性指数，自由倾落高度不宜超过2m，以不发生离析为准。插入式振捣器移动距离应保证混凝土均受到振实，每一位置振捣延续时间，应保证砼获得足够密实度，养护时间不少于7～14天。5、盖板制作与安装盖板采取预制办法进行制作，盖板长度为80，宽度为㎝100，㎝厚度为15，顶部预留㎝Φ20泄水孔，。盖板钢筋由Φ8与Φ12两种组成，每块盖板根据设计要求，1#钢筋为22根Φ12，2#钢筋为8根Φ8，其长度1#钢筋长92，㎝2#钢筋长220，按设计要求进行绑扎，并满㎝足浇筑砼上下2盖板砼钢筋保护层。盖板砼浇筑同墙身砼浇相同。㎝盖板浇筑完成并满足设计强度后进行安装，安装按逐块逐段进行并在其上铺设土工布。5、3～５碎石回填㎝在排水沟两侧按照上口55，下口㎝25高，高度㎝50，呈一半㎝梯形断面形式，填3～5碎石反滤层，碎石应无杂质，洁净施工完成㎝一段即进行碎石反滤层回填。六、工艺流程框图七、劳动力投入计划施工人员配备表序号工种名称单位人数备注1混凝土浇筑工名62木工名6仰拱施工模板安装中心沟砼浇筑盖板安装碎石反滤层施工盖板制作3电焊工名24钢筋工名25安全员名16技术员名2注：以上所列人员为本次施工实际使用，本次未使用人员未列出八、机具设备计划施工阶段主要机具配备表序号设备名称单位机械名称备注1砼罐车辆12载重车辆13电焊机台14切割机台15振捣器套36技术员2注：以上机械为本次施工所用本次未用机械未列出。
