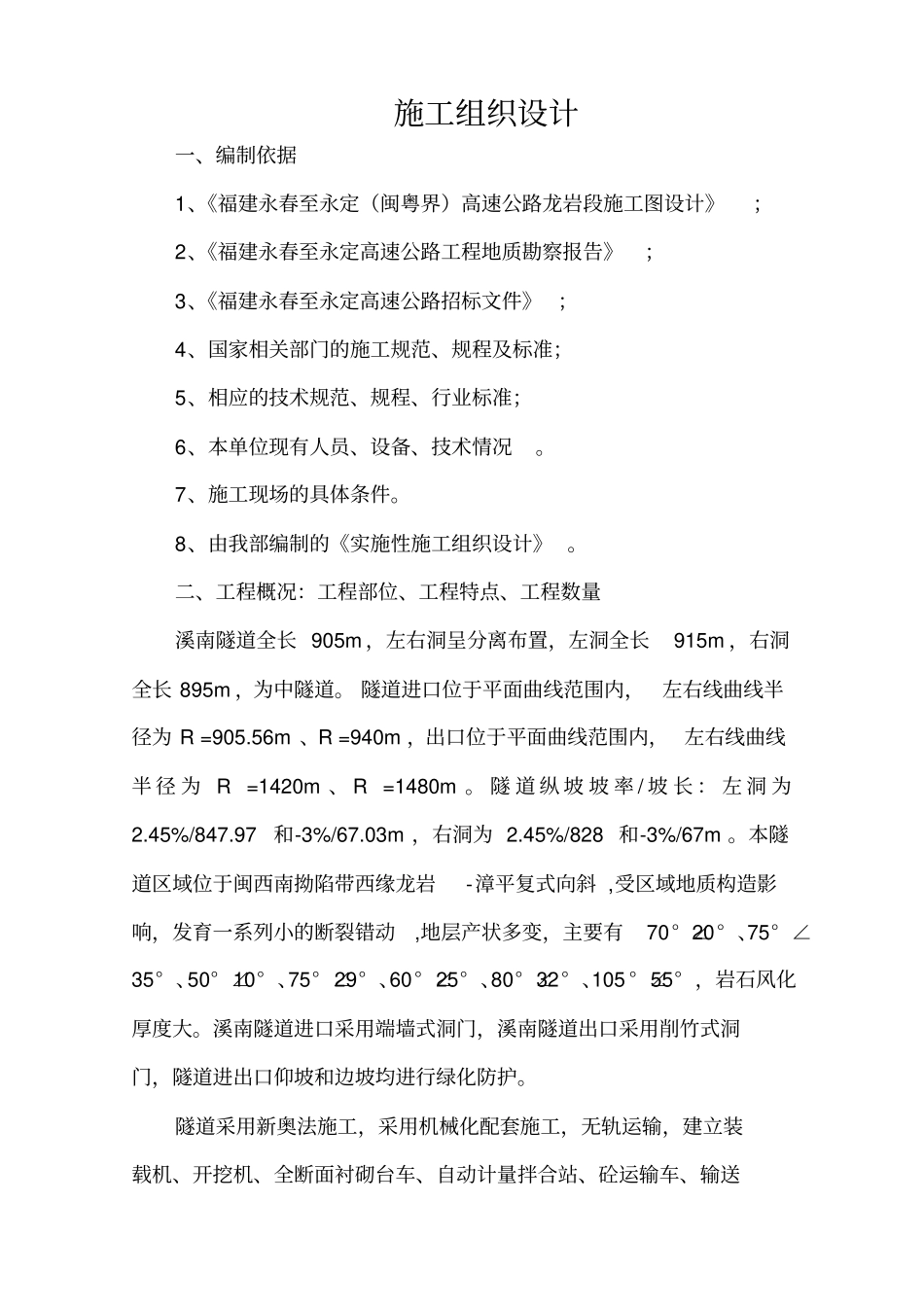

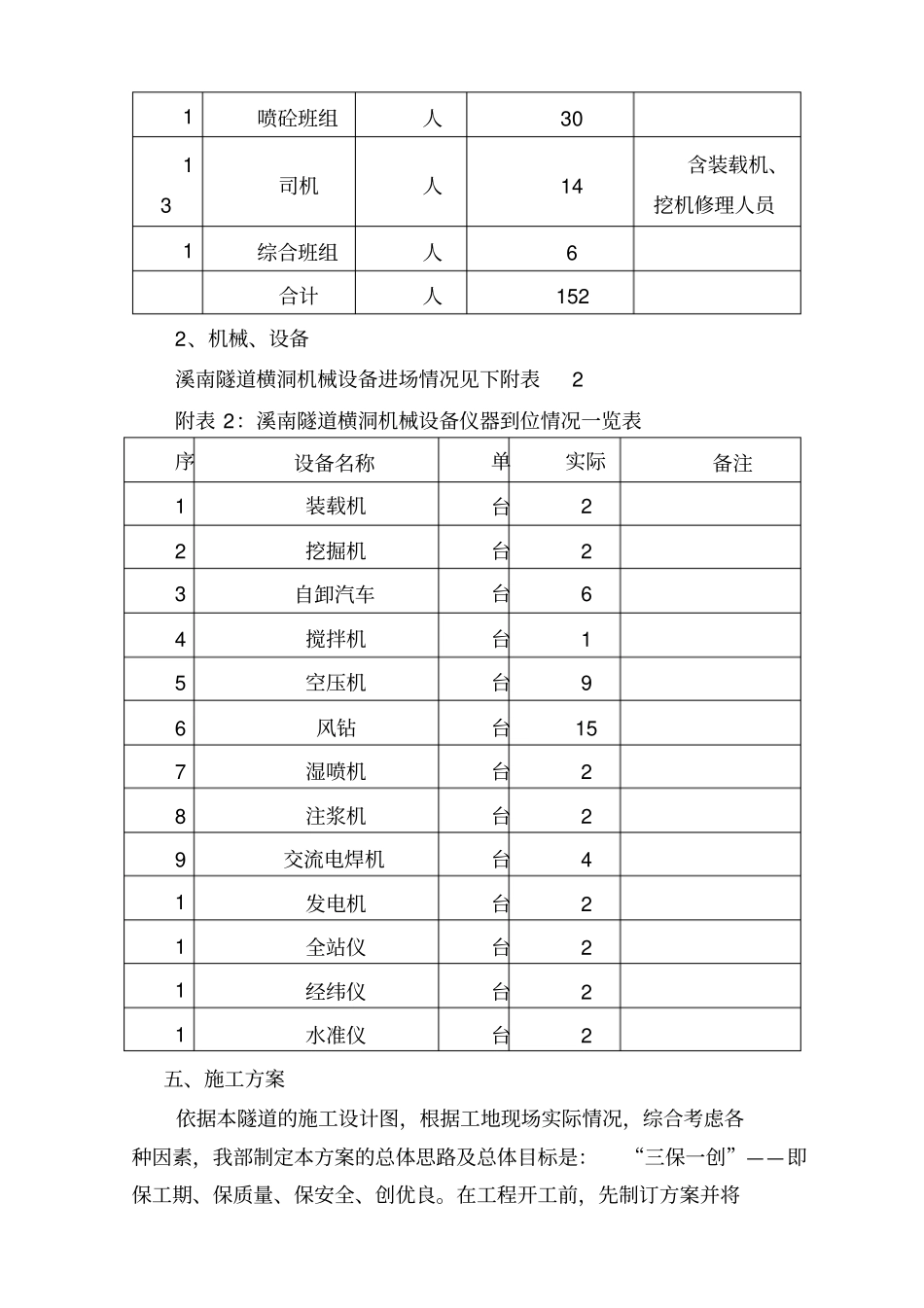

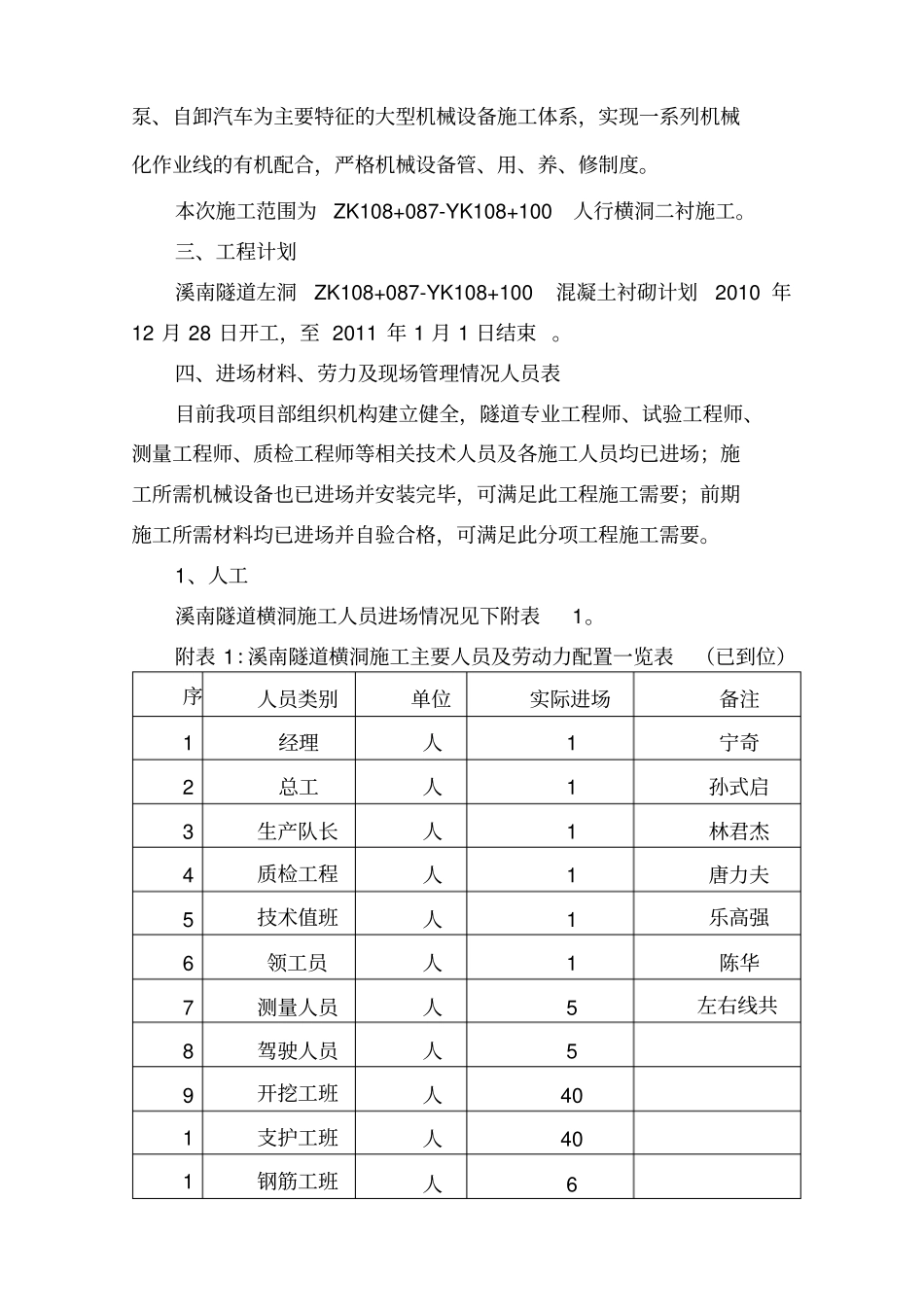

施工组织设计一、编制依据1、《福建永春至永定（闽粤界）高速公路龙岩段施工图设计》；2、《福建永春至永定高速公路工程地质勘察报告》；3、《福建永春至永定高速公路招标文件》；4、国家相关部门的施工规范、规程及标准；5、相应的技术规范、规程、行业标准；6、本单位现有人员、设备、技术情况。7、施工现场的具体条件。8、由我部编制的《实施性施工组织设计》。二、工程概况：工程部位、工程特点、工程数量溪南隧道全长905m，左右洞呈分离布置，左洞全长915m，右洞全长895m，为中隧道。隧道进口位于平面曲线范围内，左右线曲线半径为R=905.56m、R=940m，出口位于平面曲线范围内，左右线曲线半径为R=1420m、R=1480m。隧道纵坡坡率/坡长：左洞为2.45%/847.97和-3%/67.03m，右洞为2.45%/828和-3%/67m。本隧道区域位于闽西南拗陷带西缘龙岩-漳平复式向斜,受区域地质构造影响，发育一系列小的断裂错动,地层产状多变，主要有70°∠20°、75°∠35°、50°∠10°、75°∠29°、60°∠25°、80°∠32°、105°∠55°，岩石风化厚度大。溪南隧道进口采用端墙式洞门，溪南隧道出口采用削竹式洞门，隧道进出口仰坡和边坡均进行绿化防护。隧道采用新奥法施工，采用机械化配套施工，无轨运输，建立装载机、开挖机、全断面衬砌台车、自动计量拌合站、砼运输车、输送泵、自卸汽车为主要特征的大型机械设备施工体系，实现一系列机械化作业线的有机配合，严格机械设备管、用、养、修制度。本次施工范围为ZK108+087-YK108+100人行横洞二衬施工。三、工程计划溪南隧道左洞ZK108+087-YK108+100混凝土衬砌计划2010年12月28日开工，至2011年1月1日结束。四、进场材料、劳力及现场管理情况人员表目前我项目部组织机构建立健全，隧道专业工程师、试验工程师、测量工程师、质检工程师等相关技术人员及各施工人员均已进场；施工所需机械设备也已进场并安装完毕，可满足此工程施工需要；前期施工所需材料均已进场并自验合格，可满足此分项工程施工需要。1、人工溪南隧道横洞施工人员进场情况见下附表1。附表1：溪南隧道横洞施工主要人员及劳动力配置一览表（已到位）序人员类别单位实际进场备注1经理人1宁奇2总工人1孙式启3生产队长人1林君杰4质检工程人1唐力夫5技术值班人1乐高强6领工员人1陈华7测量人员人5左右线共8驾驶人员人59开挖工班人401支护工班人401钢筋工班人61喷砼班组人3013司机人14含装载机、挖机修理人员1综合班组人6合计人1522、机械、设备溪南隧道横洞机械设备进场情况见下附表2附表2：溪南隧道横洞机械设备仪器到位情况一览表序设备名称单实际备注1装载机台22挖掘机台23自卸汽车台64搅拌机台15空压机台96风钻台157湿喷机台28注浆机台29交流电焊机台41发电机台21全站仪台21经纬仪台21水准仪台2五、施工方案依据本隧道的施工设计图，根据工地现场实际情况，综合考虑各种因素，我部制定本方案的总体思路及总体目标是：“三保一创”——即保工期、保质量、保安全、创优良。在工程开工前，先制订方案并将此方案对所有参建人员进行技术交底。1、施工准备a、根据设计图纸做好施工测量、放样工作，放出人行横洞中线、边墙及封闭门位置和标高。用以控制人行横洞边墙位置,底面、起拱线及拱顶高度。b、按照人行横洞内轮廓进行拱架加工，参照隧道初期支护拱架加工方式，采用I14工字钢弯制成半径为120cm(外弧)的半圆形拱弧，拱脚与带螺栓孔的连接钢板焊接牢固，与两侧边墙立柱处经螺栓拼接后形成一榀拱架，半圆形拱架加工榀数根据现场一次浇筑长度确定，每1米立一榀，封闭门段单独加工两榀门式框架。2、矮边墙及地面填充混凝土施工在人行横洞二次衬砌架立拱架前，先浇筑两侧矮边墙。采用定型钢模板，钢管、斜支撑、地锚体系加固，混凝土直接入模，插入式振动器捣实。矮边墙浇筑顶面高度为横通道路面以下10cm。两侧矮边墙之间浇筑C15片石混凝土填充，其浇筑高度要预留出路面结构层，并注意管道埋设。3、立模架立拱架，拱架安装前先将横洞两侧拱脚杂物清理干净，放置枕木，必须加入木楔调整高度。拱架拱脚坐落在枕木上，在拱架起拱线连接处用螺栓连接牢固，架立间距100cm。严格控制中线及高程，保证拱架起...
