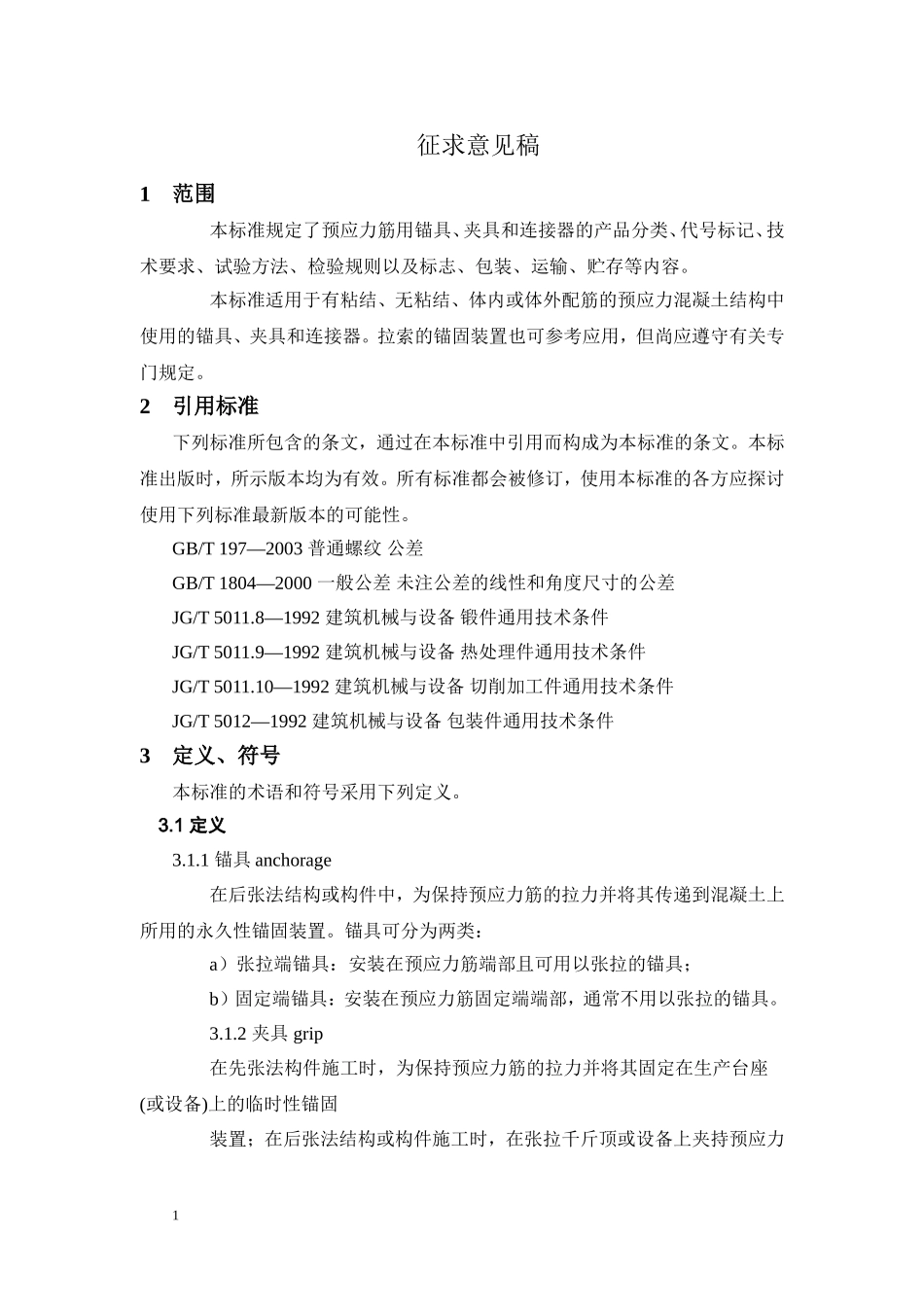

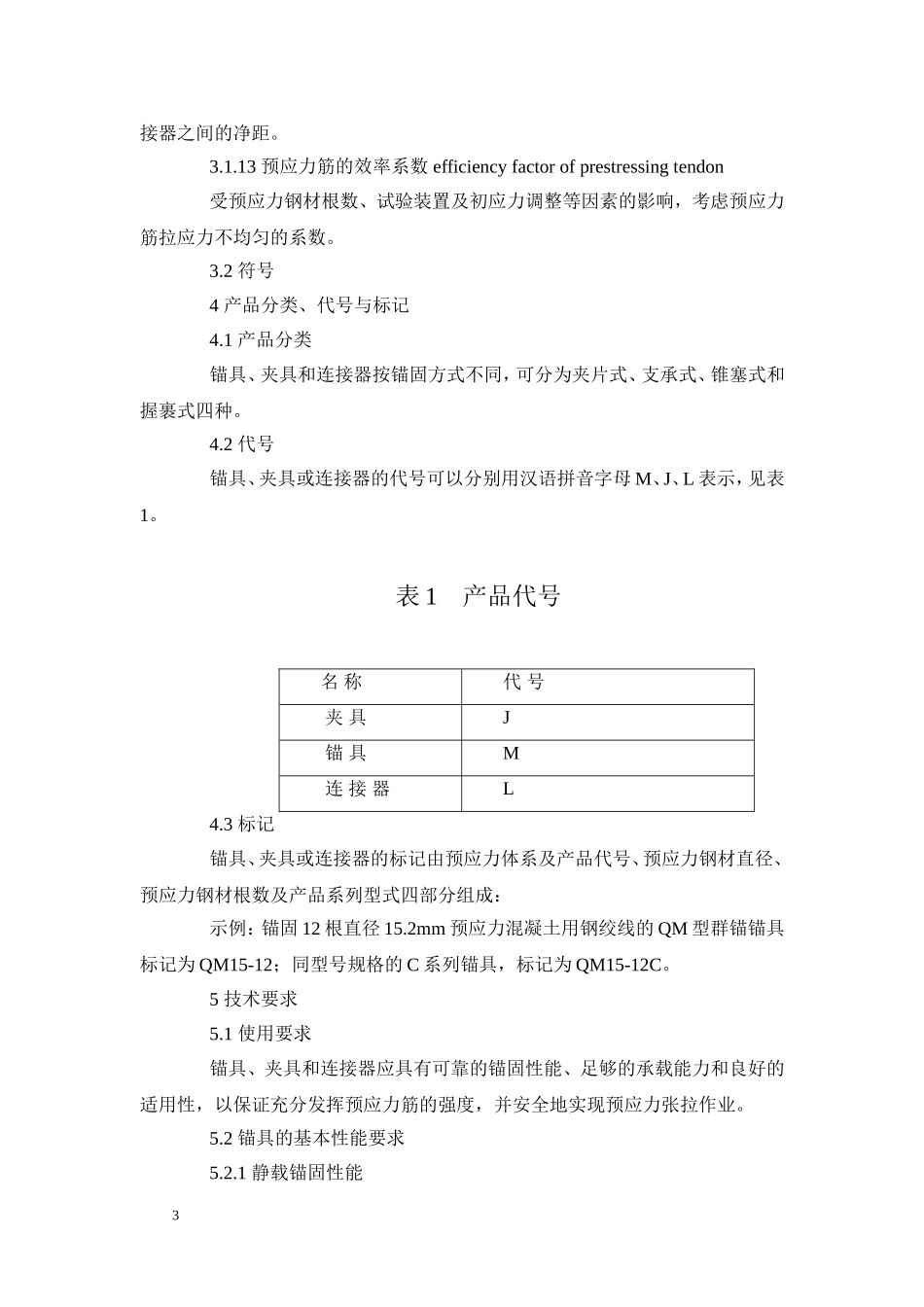

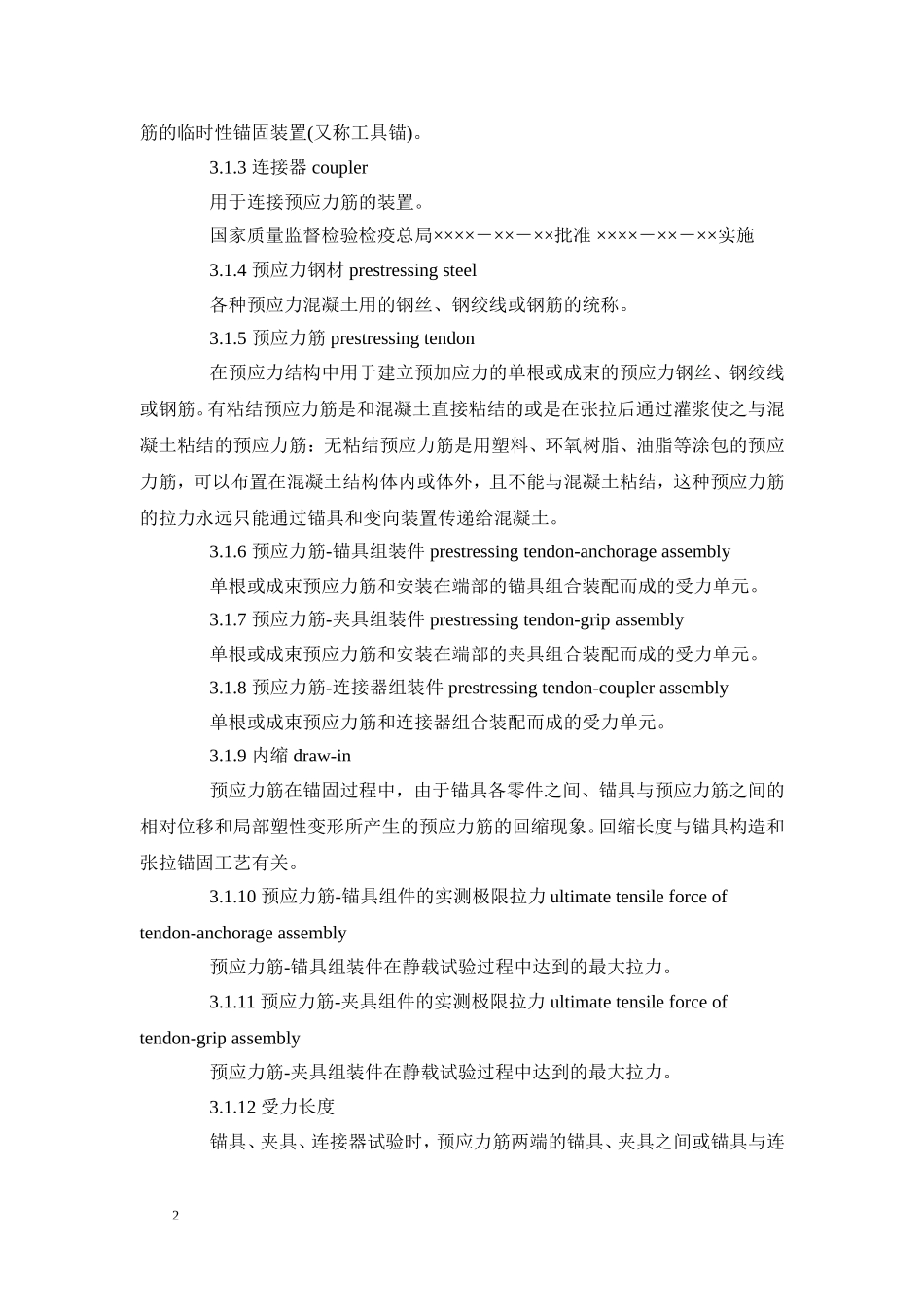

征求意见稿1范围本标准规定了预应力筋用锚具、夹具和连接器的产品分类、代号标记、技术要求、试验方法、检验规则以及标志、包装、运输、贮存等内容。本标准适用于有粘结、无粘结、体内或体外配筋的预应力混凝土结构中使用的锚具、夹具和连接器。拉索的锚固装置也可参考应用，但尚应遵守有关专门规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T197—2003普通螺纹公差GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差JG/T5011.8—1992建筑机械与设备锻件通用技术条件JG/T5011.9—1992建筑机械与设备热处理件通用技术条件JG/T5011.10—1992建筑机械与设备切削加工件通用技术条件JG/T5012—1992建筑机械与设备包装件通用技术条件3定义、符号本标准的术语和符号采用下列定义。3.1定义3.1.1锚具anchorage在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。锚具可分为两类：a）张拉端锚具：安装在预应力筋端部且可用以张拉的锚具；b）固定端锚具：安装在预应力筋固定端端部，通常不用以张拉的锚具。3.1.2夹具grip在先张法构件施工时，为保持预应力筋的拉力并将其固定在生产台座(或设备)上的临时性锚固装置；在后张法结构或构件施工时，在张拉千斤顶或设备上夹持预应力1筋的临时性锚固装置(又称工具锚)。3.1.3连接器coupler用于连接预应力筋的装置。国家质量监督检验检疫总局××××－××－××批准××××－××－××实施3.1.4预应力钢材prestressingsteel各种预应力混凝土用的钢丝、钢绞线或钢筋的统称。3.1.5预应力筋prestressingtendon在预应力结构中用于建立预加应力的单根或成束的预应力钢丝、钢绞线或钢筋。有粘结预应力筋是和混凝土直接粘结的或是在张拉后通过灌浆使之与混凝土粘结的预应力筋：无粘结预应力筋是用塑料、环氧树脂、油脂等涂包的预应力筋，可以布置在混凝土结构体内或体外，且不能与混凝土粘结，这种预应力筋的拉力永远只能通过锚具和变向装置传递给混凝土。3.1.6预应力筋-锚具组装件prestressingtendon-anchorageassembly单根或成束预应力筋和安装在端部的锚具组合装配而成的受力单元。3.1.7预应力筋-夹具组装件prestressingtendon-gripassembly单根或成束预应力筋和安装在端部的夹具组合装配而成的受力单元。3.1.8预应力筋-连接器组装件prestressingtendon-couplerassembly单根或成束预应力筋和连接器组合装配而成的受力单元。3.1.9内缩draw-in预应力筋在锚固过程中，由于锚具各零件之间、锚具与预应力筋之间的相对位移和局部塑性变形所产生的预应力筋的回缩现象。回缩长度与锚具构造和张拉锚固工艺有关。3.1.10预应力筋-锚具组件的实测极限拉力ultimatetensileforceoftendon-anchorageassembly预应力筋-锚具组装件在静载试验过程中达到的最大拉力。3.1.11预应力筋-夹具组件的实测极限拉力ultimatetensileforceoftendon-gripassembly预应力筋-夹具组装件在静载试验过程中达到的最大拉力。3.1.12受力长度锚具、夹具、连接器试验时，预应力筋两端的锚具、夹具之间或锚具与连2接器之间的净距。3.1.13预应力筋的效率系数efficiencyfactorofprestressingtendon受预应力钢材根数、试验装置及初应力调整等因素的影响，考虑预应力筋拉应力不均匀的系数。3.2符号4产品分类、代号与标记4.1产品分类锚具、夹具和连接器按锚固方式不同，可分为夹片式、支承式、锥塞式和握裹式四种。4.2代号锚具、夹具或连接器的代号可以分别用汉语拼音字母M、J、L表示，见表1。表1产品代号名称代号夹具J锚具M连接器L4.3标记锚具、夹具或连接器的标记由预应力体系及产品代号、预应力钢材直径、预应力钢材根数及产品系列型式四部分组成：示例：锚固12根直径15.2mm预应力混凝土用钢绞线的QM型群锚锚具标记为QM15-12；同型号规格的C系列锚具，标记为QM15-12C。5技术要求5.1使用要求锚具、夹具和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性，以保证充分发挥预应力筋的强度，并安全地...
