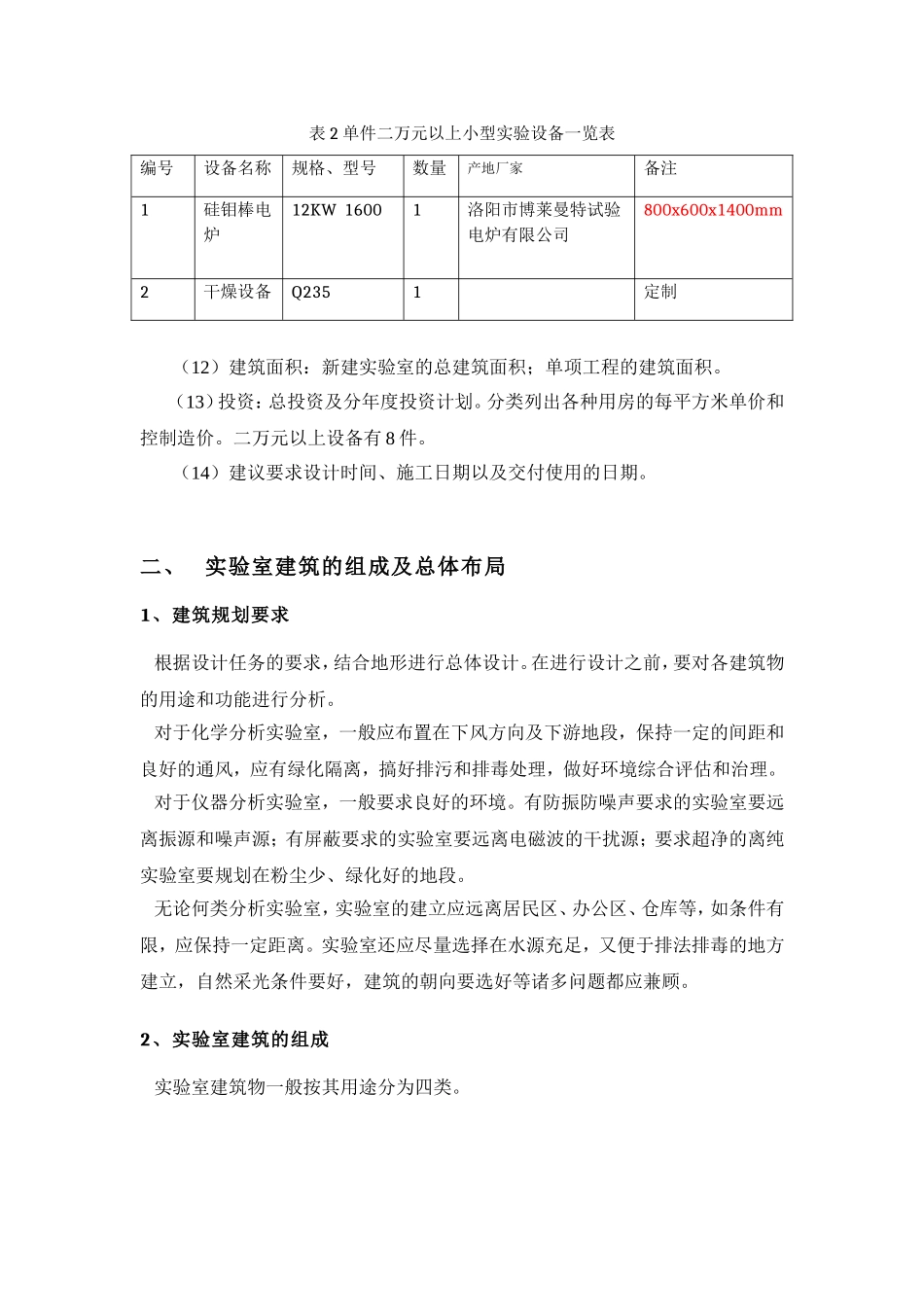

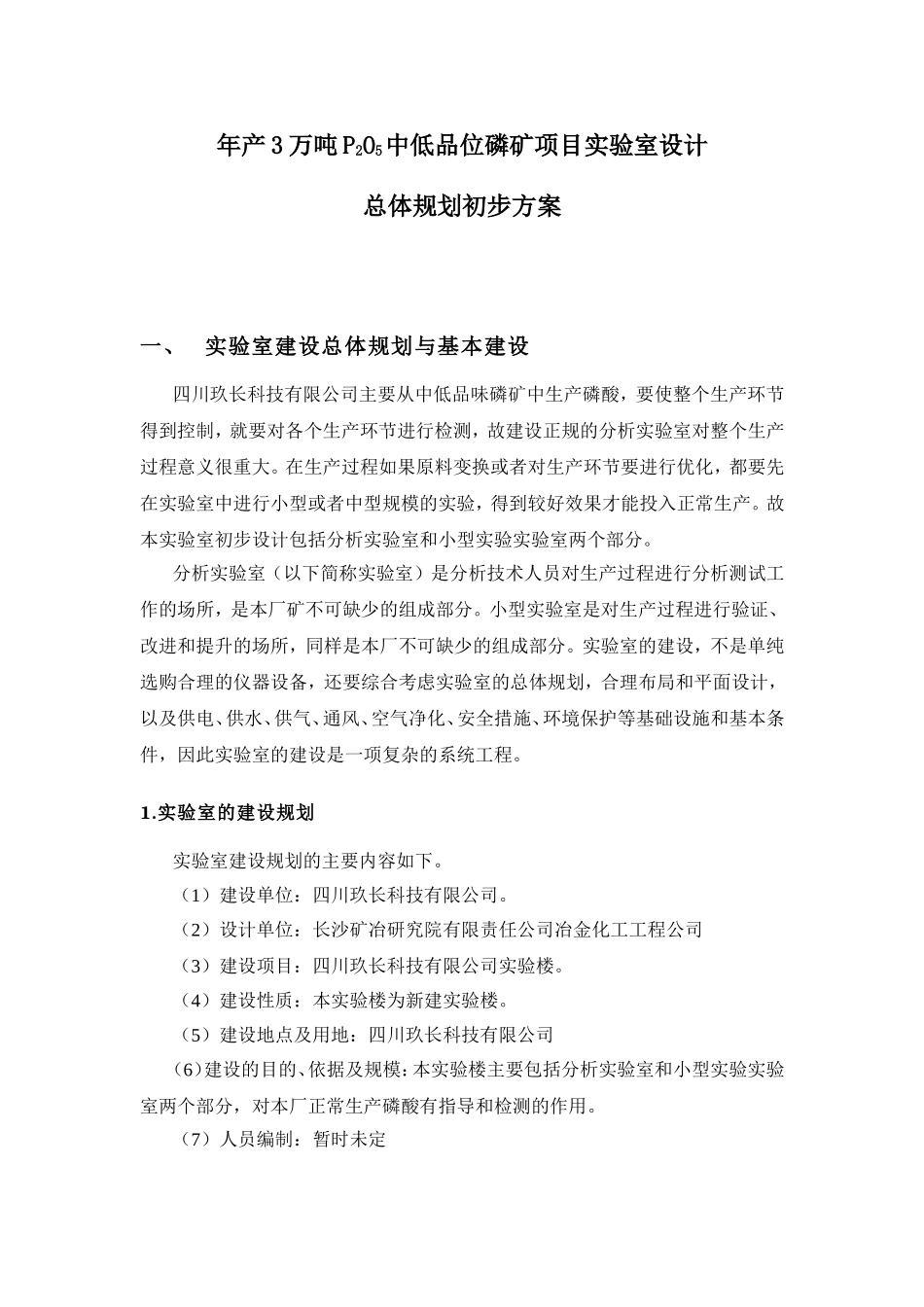

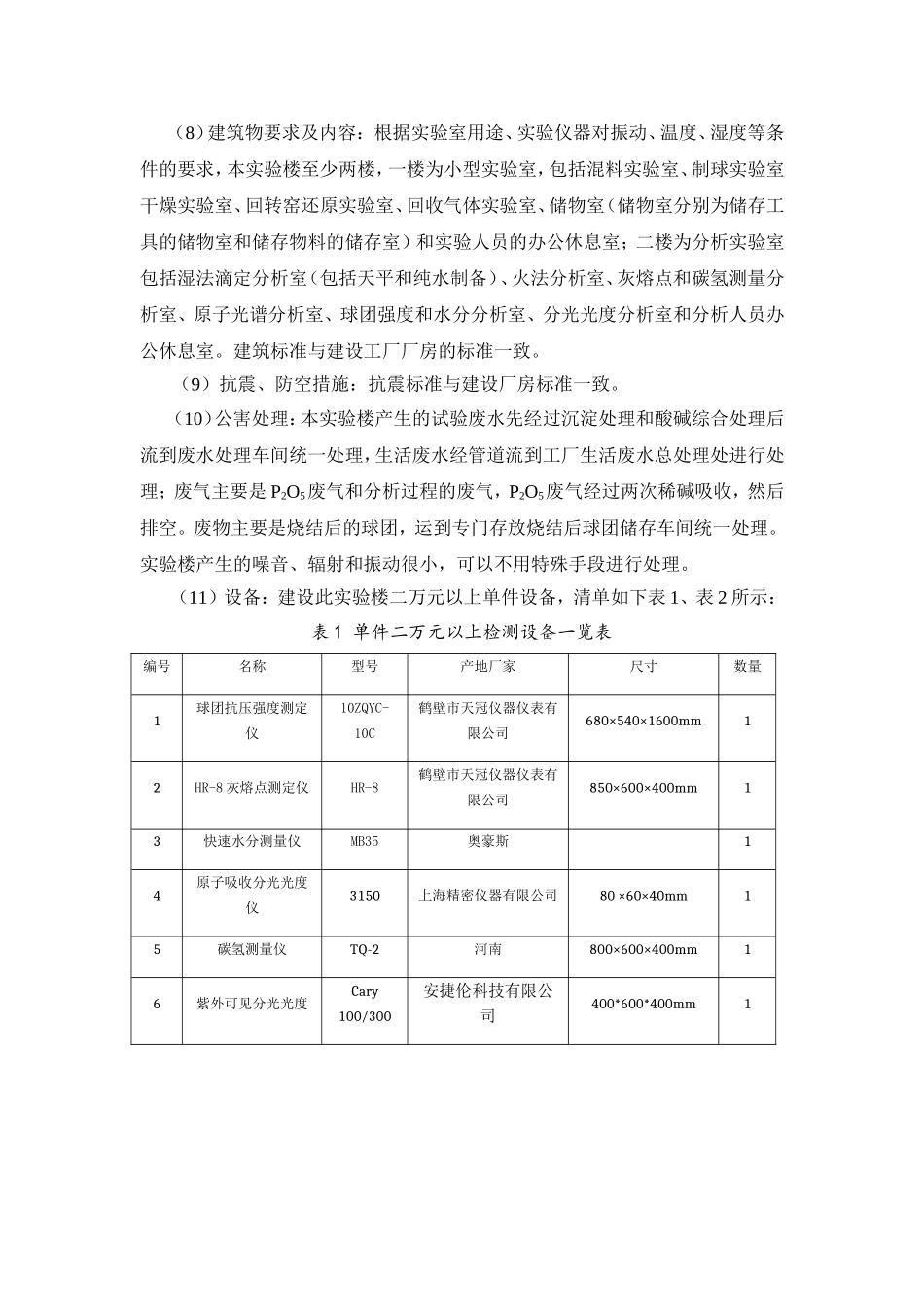

年产3万吨P2O5中低品位磷矿项目实验室设计总体规划初步方案一、实验室建设总体规划与基本建设四川玖长科技有限公司主要从中低品味磷矿中生产磷酸，要使整个生产环节得到控制，就要对各个生产环节进行检测，故建设正规的分析实验室对整个生产过程意义很重大。在生产过程如果原料变换或者对生产环节要进行优化，都要先在实验室中进行小型或者中型规模的实验，得到较好效果才能投入正常生产。故本实验室初步设计包括分析实验室和小型实验实验室两个部分。分析实验室（以下简称实验室）是分析技术人员对生产过程进行分析测试工作的场所，是本厂矿不可缺少的组成部分。小型实验室是对生产过程进行验证、改进和提升的场所，同样是本厂不可缺少的组成部分。实验室的建设，不是单纯选购合理的仪器设备，还要综合考虑实验室的总体规划，合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件，因此实验室的建设是一项复杂的系统工程。1.实验室的建设规划实验室建设规划的主要内容如下。（1）建设单位：四川玖长科技有限公司。（2）设计单位：长沙矿冶研究院有限责任公司冶金化工工程公司（3）建设项目：四川玖长科技有限公司实验楼。（4）建设性质：本实验楼为新建实验楼。（5）建设地点及用地：四川玖长科技有限公司（6）建设的目的、依据及规模：本实验楼主要包括分析实验室和小型实验实验室两个部分，对本厂正常生产磷酸有指导和检测的作用。（7）人员编制：暂时未定（8）建筑物要求及内容：根据实验室用途、实验仪器对振动、温度、湿度等条件的要求，本实验楼至少两楼，一楼为小型实验室，包括混料实验室、制球实验室干燥实验室、回转窑还原实验室、回收气体实验室、储物室（储物室分别为储存工具的储物室和储存物料的储存室）和实验人员的办公休息室；二楼为分析实验室包括湿法滴定分析室（包括天平和纯水制备）、火法分析室、灰熔点和碳氢测量分析室、原子光谱分析室、球团强度和水分分析室、分光光度分析室和分析人员办公休息室。建筑标准与建设工厂厂房的标准一致。（9）抗震、防空措施：抗震标准与建设厂房标准一致。（10）公害处理：本实验楼产生的试验废水先经过沉淀处理和酸碱综合处理后流到废水处理车间统一处理，生活废水经管道流到工厂生活废水总处理处进行处理；废气主要是P2O5废气和分析过程的废气，P2O5废气经过两次稀碱吸收，然后排空。废物主要是烧结后的球团，运到专门存放烧结后球团储存车间统一处理。实验楼产生的噪音、辐射和振动很小，可以不用特殊手段进行处理。（11）设备：建设此实验楼二万元以上单件设备，清单如下表1、表2所示：表1单件二万元以上检测设备一览表编号名称型号产地厂家尺寸数量1球团抗压强度测定仪10ZQYC-10C鹤壁市天冠仪器仪表有限公司680×540×1600mm12HR-8灰熔点测定仪HR-8鹤壁市天冠仪器仪表有限公司850×600×400mm13快速水分测量仪MB35奥豪斯14原子吸收分光光度仪3150上海精密仪器有限公司80×60×40mm15碳氢测量仪TQ-2河南800×600×400mm16紫外可见分光光度Cary100/300安捷伦科技有限公司400*600*400mm1表2单件二万元以上小型实验设备一览表编号设备名称规格、型号数量产地厂家备注1硅钼棒电炉12KW16001洛阳市博莱曼特试验电炉有限公司800x600x1400mm2干燥设备Q2351定制（12）建筑面积：新建实验室的总建筑面积；单项工程的建筑面积。（13）投资：总投资及分年度投资计划。分类列出各种用房的每平方米单价和控制造价。二万元以上设备有8件。（14）建议要求设计时间、施工日期以及交付使用的日期。二、实验室建筑的组成及总体布局1、建筑规划要求根据设计任务的要求，结合地形进行总体设计。在进行设计之前，要对各建筑物的用途和功能进行分析。对于化学分析实验室，一般应布置在下风方向及下游地段，保持一定的间距和良好的通风，应有绿化隔离，搞好排污和排毒处理，做好环境综合评估和治理。对于仪器分析实验室，一般要求良好的环境。有防振防噪声要求的实验室要远离振源和噪声源；有屏蔽要求的实验室要远离电磁波的干扰源；要求超净的离纯实验室要规划在粉尘少、绿化好的地段。无论何...
