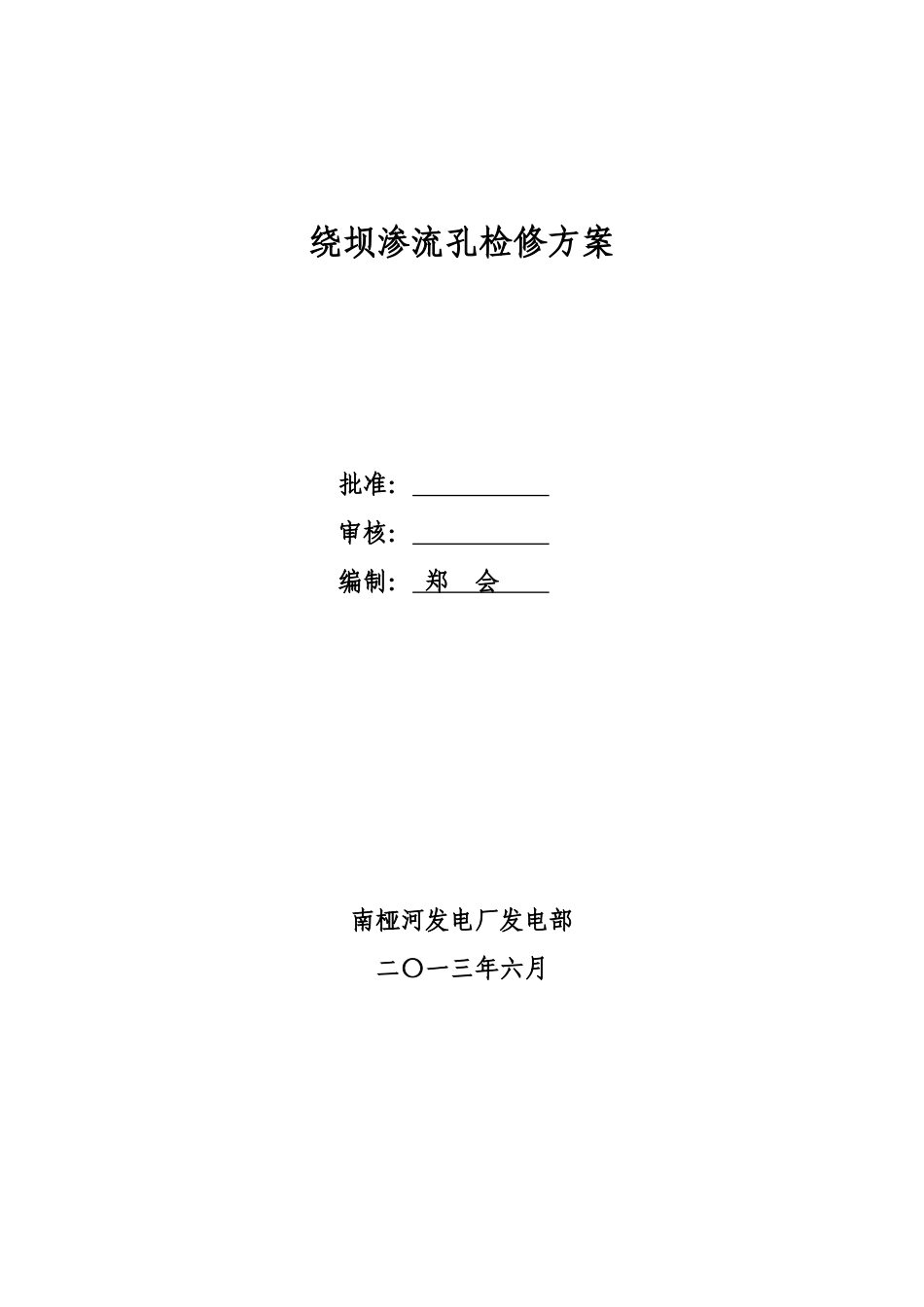

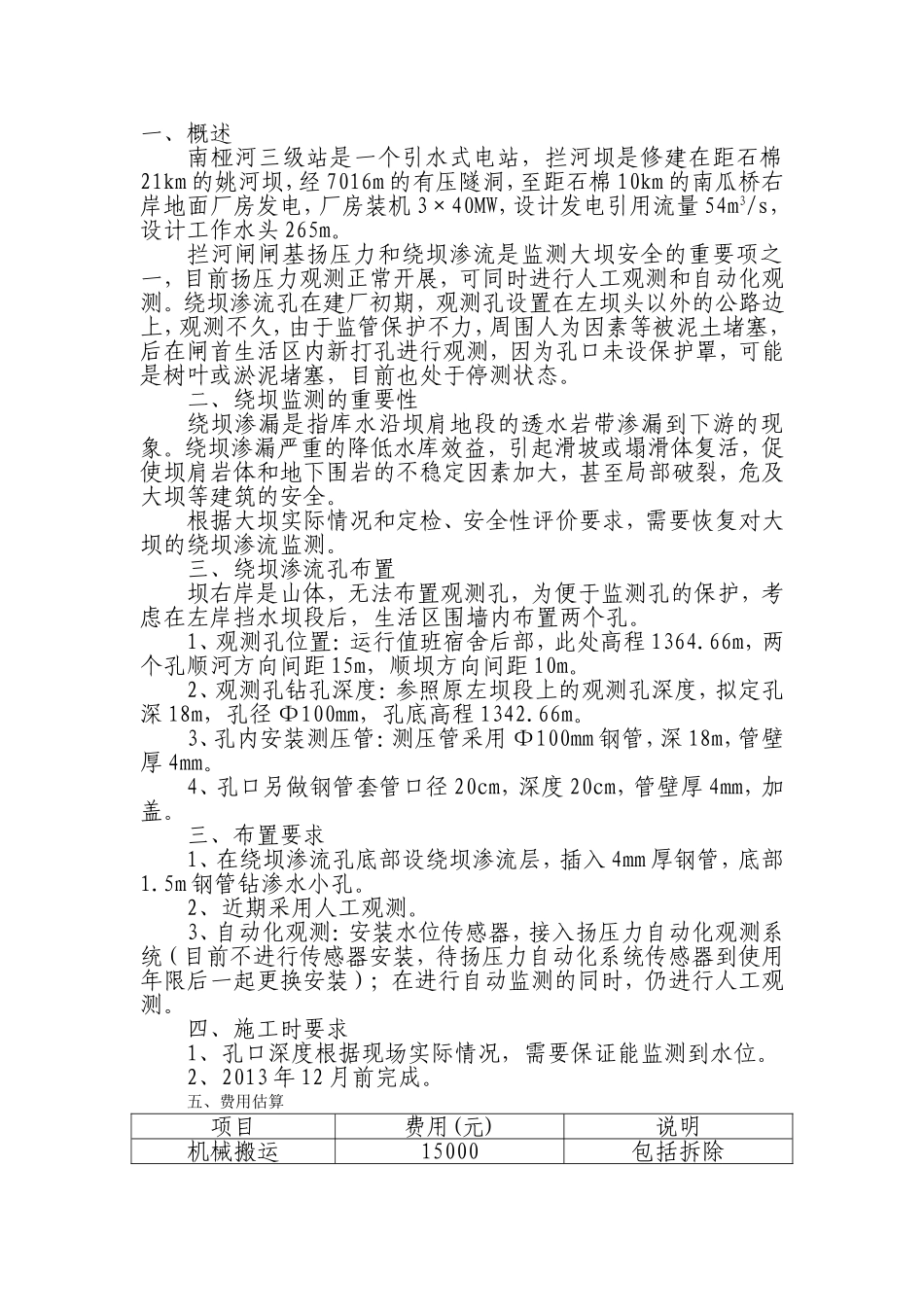

绕坝渗流孔检修方案批准：审核：编制：郑会南桠河发电厂发电部二〇一三年六月一、概述南桠河三级站是一个引水式电站，拦河坝是修建在距石棉21km的姚河坝，经7016m的有压隧洞，至距石棉10km的南瓜桥右岸地面厂房发电，厂房装机3×40MW，设计发电引用流量54m3/s，设计工作水头265m
拦河闸闸基扬压力和绕坝渗流是监测大坝安全的重要项之一，目前扬压力观测正常开展，可同时进行人工观测和自动化观测
绕坝渗流孔在建厂初期，观测孔设置在左坝头以外的公路边上，观测不久，由于监管保护不力，周围人为因素等被泥土堵塞，后在闸首生活区内新打孔进行观测，因为孔口未设保护罩，可能是树叶或淤泥堵塞，目前也处于停测状态
二、绕坝监测的重要性绕坝渗漏是指库水沿坝肩地段的透水岩带渗漏到下游的现象
绕坝渗漏严重的降低水库效益，引起滑坡或塌滑体复活，促使坝肩岩体和地下围岩的不稳定因素加大，甚至局部破裂，危及大坝等建筑的安全
根据大坝实际情况和定检、安全性评价要求，需要恢复对大坝的绕坝渗流监测
三、绕坝渗流孔布置坝右岸是山体，无法布置观测孔，为便于监测孔的保护，考虑在左岸挡水坝段后，生活区围墙内布置两个孔
1、观测孔位置：运行值班宿舍后部，此处高程1364
66m，两个孔顺河方向间距15m，顺坝方向间距10m
2、观测孔钻孔深度：参照原左坝段上的观测孔深度，拟定孔深18m，孔径Ф100mm，孔底高程1342
3、孔内安装测压管：测压管采用Ф100mm钢管，深18m，管壁厚4mm
4、孔口另做钢管套管口径20cm，深度20cm，管壁厚4mm，加盖
三、布置要求1、在绕坝渗流孔底部设绕坝渗流层，插入4mm厚钢管，底部1
5m钢管钻渗水小孔
2、近期采用人工观测

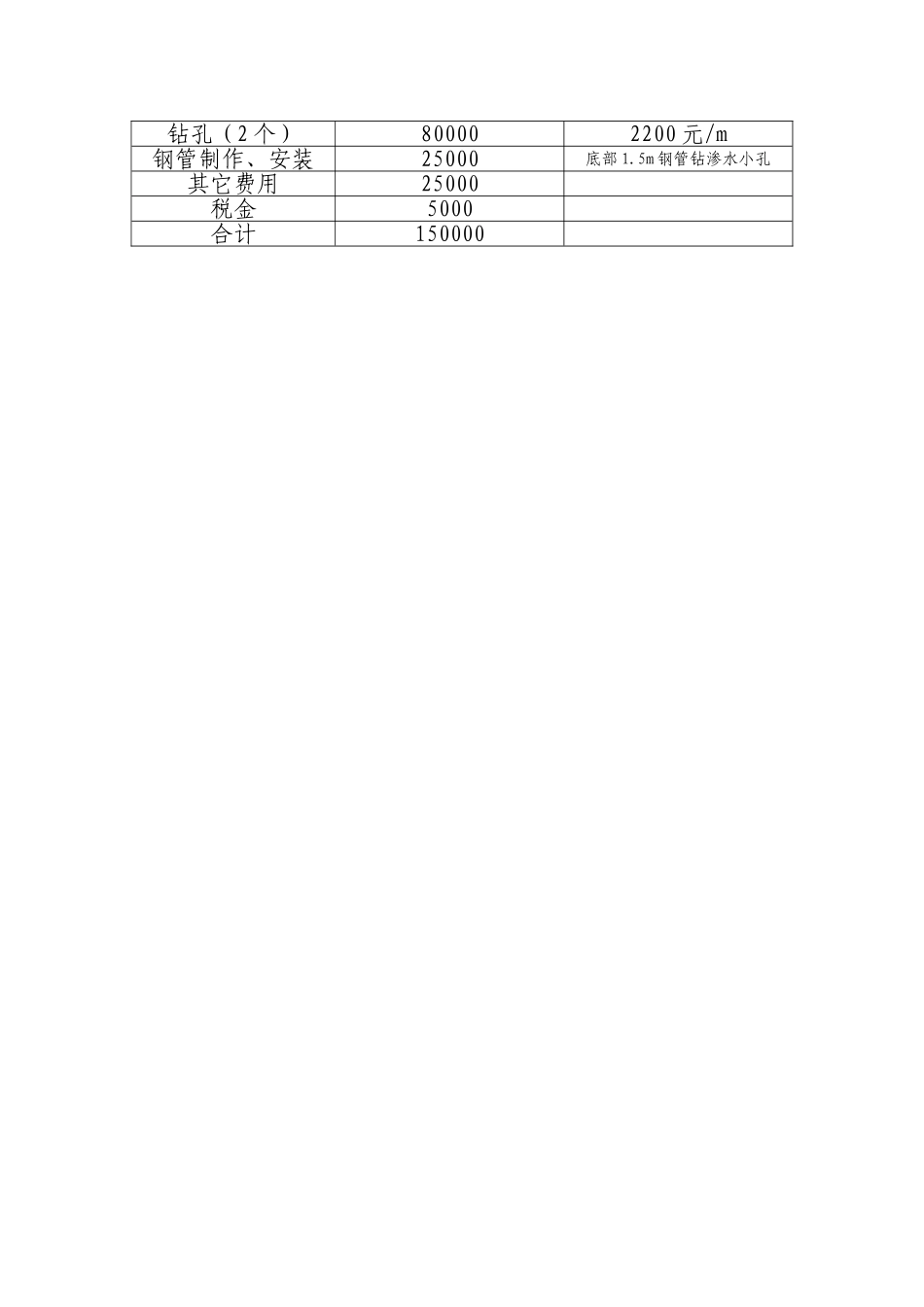

3、自动化观测：安装水位传感器，接入扬压力自动化观测系统（目前不进行传感器安装，待扬压力自动化系统传感器到使用年限后一起更换安装）；在进行自动监测
