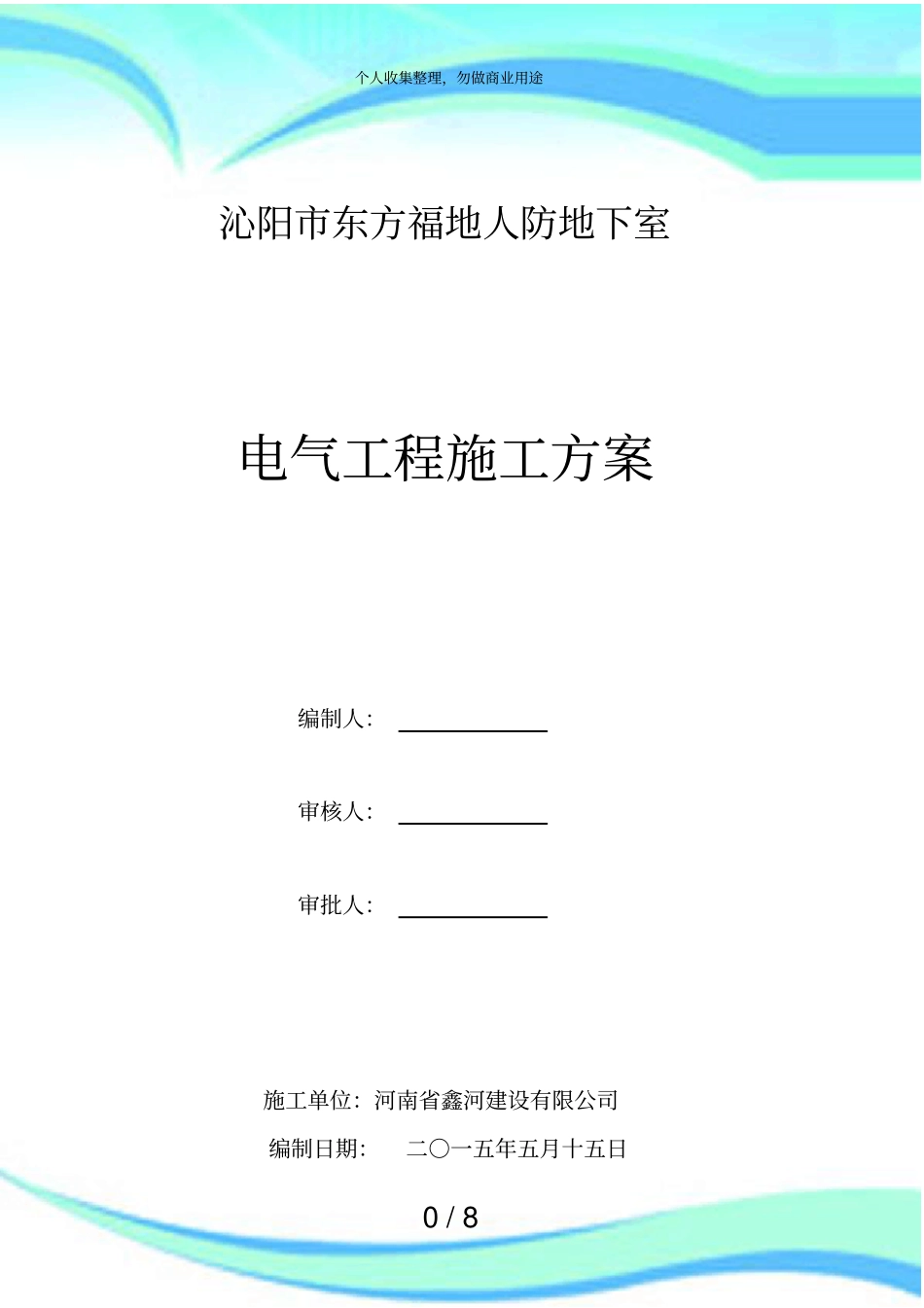

1/8人防电气工程施工实施方案2/8————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途0/8沁阳市东方福地人防地下室电气工程施工方案编制人：审核人：审批人：施工单位：河南省鑫河建设有限公司编制日期：二○一五年五月十五日个人收集整理，勿做商业用途1/8电气工程施工方案一、工程概况：本工程位于沁阳市建设路与河内路交叉口,小区1#2#3#楼地下一层为人防地下室，平时为地下室车库、戊类储藏室，战时为二等人员掩蔽部，建筑面积：3544.67m。电气工程包括平时动力、消防、通风，战时动力、消防、通风、防雷接地，电气照明、动力等系统。二、施工准备1、技术准备（1）熟悉、审核图纸，参加甲方组织图纸会审及有关会议。（2）依据质量管理和质量标准编制工程项目质量计划，确定关键工序，特殊工序并编制作业指导书。（3）收集已建工程质量通病信息，明确施工重点难点，设置质量管理点，制定相应质量保证措施和质量预防措施。（4）编制分项工程技术交底、安全交底，向有关施工人员进行交底。2、物资准备（1）编制材料计划、任务书；（2）编制预埋件加工计划；三、主要施工方案1、防雷接地施工1）基础接地：本工程利用基础底部两根钢筋做接地极，两根主筋所有搭接处进行搭接焊接，焊缝长度大于6d（双面焊），单面焊接不小于12d，所有利用柱子个人收集整理，勿做商业用途2/8做引下线，利用φ12的钢筋与基础底部做水平接地极的两根主筋进行搭接焊，搭接焊长度不小6d=7.2cm（双面焊）2）用柱内主筋做引下线的钢筋焊接：本工程结构主筋-—柱内主筋采用电渣压力焊不用再进行焊接，但利用对角的四根主筋做引下线，引下线与屋面避雷网用φ12圆钢搭接焊。3）屋面避雷带焊接：避雷线采用φ8镀锌圆钢制作，距女儿墙顶0.15m，支架间距1m，转变处为0.5m，友架做法如下图，避雷线与支架焊接连接，支架栽入女儿墙内50mm，用砂浆灌孔，使之牢固，不松动。避雷线之间连接采用搭接焊，搭接长度不小于80mm，过伸缩缩缝处做半圆弧以备伸缩，栽支架时要拉线，使支架在一条线上，焊后，要把焊渣清埋干净，焊缝处刷防锈漆两遍，最后校正整个避雷线，使之横平竖直。4)电气配电箱处地干线敷设从基础引出的接地干线镀锌扁铁-40*4,在配电箱内沿墙安装，支架40mm宽的[10槽钢，每1m一个，槽钢面上钻M10孔，用膨胀螺栓固定在墙上。槽钢支架与镀锌扁铁焊接，槽钢要做防腐处理，焊接处用沥清防腐，扁铁与扁铁焊接（三面焊）搭接长度为8cm，所有与接地干线连接的接地线，如采用螺栓连接必须用镀锌件，且有防松动垫圈，扁铁穿楼板加DN50钢套管，套管与扁铁用φ6钢筋跨接焊，焊缝长度≥300mm，扁铁安好后刷黄绿双漆，间距100mm。2、穿线管施工1）本工程所有穿线管均为钢管，钢管预埋量大，因此在施工前，所有施工人员要认真熟悉图纸，施工员要做技术交底工作，针对图纸上出现的问题要及时提出，将问题提前解决，避免施工中发现，影响整个工程进度。个人收集整理，勿做商业用途3/82)战时动力，平时动力，通风穿线钢管敷设在底板内和墙内，消防线管敷设在顶板内和墙内。3）线管穿梁引下：线管穿梁底引下时，在梁底用开孔钻开孔，开孔应距梁中，线管伸出梁底10～15cm.4)、线管予埋：1、管内壁刷漆，管子立起，一端堵住，用防锈漆注满，去掉堵头，使管内壁漆附着均匀。2、煨弯：钢管的弯曲应采用冷煨法，DN20及以下时使用手扳煨弯器，管径25mm及以上时，使用液压煨弯器。3、断管：将需要断口的管子用压力压牢，用钢锯锯断，管口应齐平用扁锉，圆锉将管口锉光滑。4、管连接：入盒处套丝，入盒不小于3mm，管间连接采用套管与管焊接，套管长度为管外径的1.5-3倍，焊接应严密，牢固。5、现浇板内敷设：管路应敷设在底筋上，管进箱盒处应煨灯叉弯，管道每一米左右应铅丝绑扎牢。6、现浇混凝土墙内敷设，管路应敷设在两层钢筋之间，管入箱盒处应煨灯叉弯，管道每一米左右应铅丝绑扎牢。7、砌管墙体内敷设：待加气块墙施工完半月后，在墙上划线定位，用切割机切槽，管路1m左右固定一次，并用高强度等级水泥砂...
