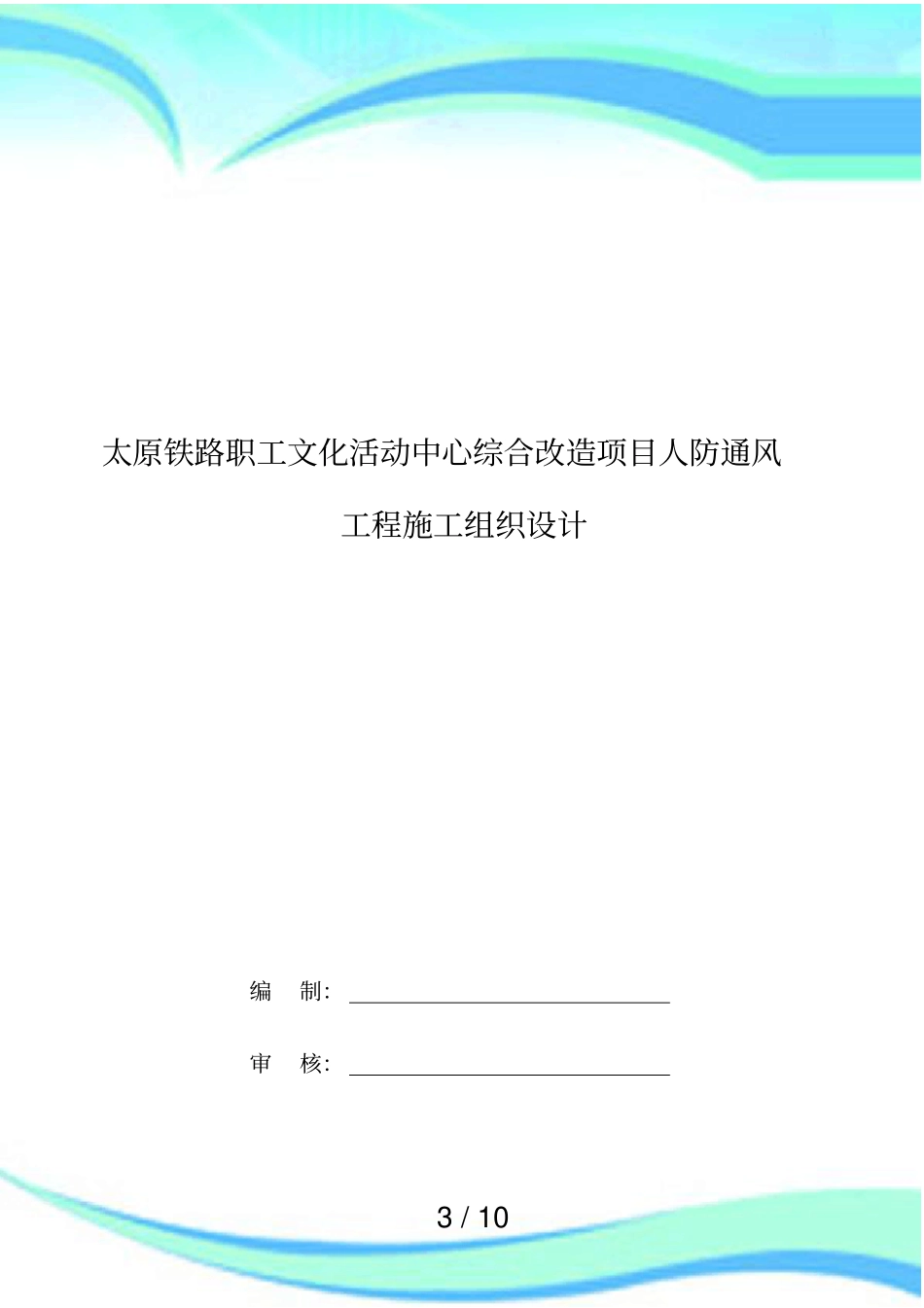

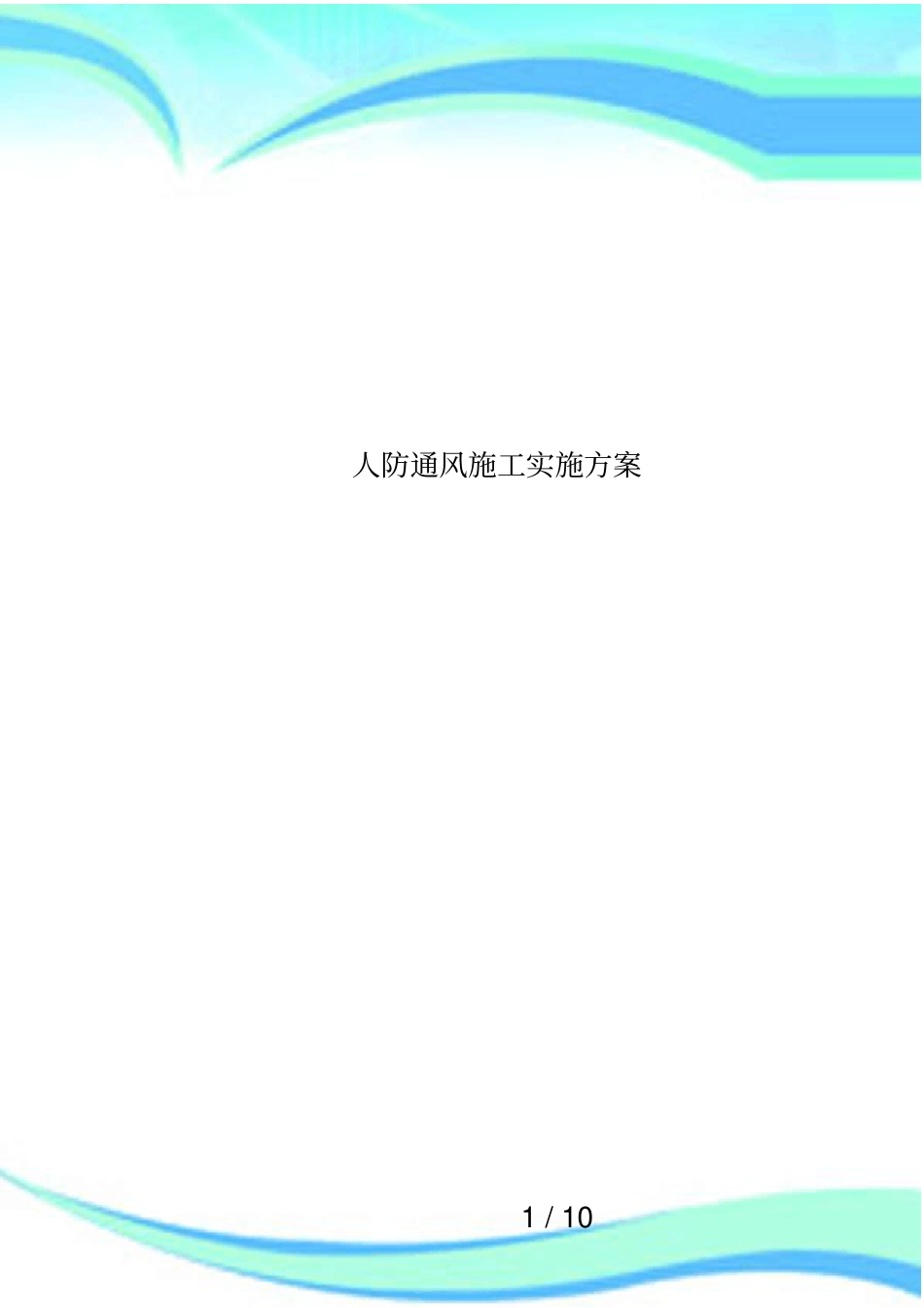

1/10人防通风施工实施方案2/10————————————————————————————————作者：————————————————————————————————日期：3/10太原铁路职工文化活动中心综合改造项目人防通风工程施工组织设计编制：审核：4/10编制单位：山西泰合民防设备有限公司编制时间：2015年7月13日人防通风施工方案一、编制依据设计图纸、施工合同通风与空调工程施工质量验收规范GB50243-2002人民防空工程施工及验收规范GB50134-2004防空地下室通风设备安装07FK02防空地下室通风设计示例07FK01二、工程概况太原铁路职工文化活动中心综合改造项目人防地下车库共设两个独立的防护单元，防护单元为二等人员掩蔽所。三、施工布署同总包单位和其他单位及时联系和协调，做到配合紧密，互不影响进度，以保证工程顺利进展。3.1劳动力和机械：保证现场有足够的劳动力和技术工人进行加工和安装。为保证进度，有相应数量的加工机械和安装人员。3.2施工准备3.2.1现场组织机构及施工人员安排，其组织机构如下：项目经理技术负责人5/103.2.2主要施工机具角向磨光机2台、拉铆枪3台、、手电钻5台、手拉葫芦6个、冲孔机1台、手动打压泵2台、电焊机5台、空压机1台、油漆喷枪4台、卷圆机1台、坡口机1台。手持工具：如扳尺、卷尺、角尺、划规、划针、冲子、铁锤、拍板、钢锯等。工程师质检员安全员材料员领工员施工队班组个人收集整理，勿做商业用途6/103.2.3作业人员序号工种单位数量备注1焊工人32管道工人33普工人14油漆工人15安装钳工人1四、主要施工方法人防通风预埋预留的重点是通风部分的测压管过墙管、穿密闭墙的预留管，自动排气活门的墙内密闭盘，过滤器的过墙钢管等，这些埋管、埋件要按人防标准图的有关要求提前加工，及时预埋，不得遗漏和埋错位置、标高及坐标，否则很难处理。4.1安装流程：施工准备→确定标高→设置安装支吊架→设备就位找平连接→检查质量。4.2安装前的准备工作：4.2.1技术准备：安装前应进一步核对设备轴线位置及标高与设计图相符，检查孔留孔洞、预埋件的位置，应符合要求，现场技术人员应对安装工人进行技术质量和安全交底。4.2.2根据进度要求组织劳动力进场。4.2.3料具准备：预制加工的支架，吊架及设备运到安装地点附近。施工用料如螺栓、螺母、垫料密封胶等已进入仓库，数量应能满足连续施工。施工工具如：扳手、钢丝钳、螺丝刀、手锤、扁铲、冲子、线锤、卷尺、水平尺、吊装机械等应进入现场。作业地点需要的辅助设施，如梯子、脚手架、电源和安全防护装置已具备。4.3部件安装4.3.1部件安装的一般要求4.3.1.1阀门安装时应注意调节装置设置于便于操作的部位。4.3.1.2防火阀的易熔件应在安装风管和阀体以后再安装，安装前应试一下阀门与风叶片是否灵活严密，分清是水平安装和垂直安装，左式或右式，不得装反。4.3.1.3手动密闭阀上的箭头方向应与排气方向一致，不得装反。4.3.1.4消声器安装：消声器有管道消声器和消音弯头。均匀为阻抗式消音装置。外形尺寸：消音弯头为小直径型即r=200mm，管道消声器尺寸按图纸和图集制作。4.4通风机的安装：个人收集整理，勿做商业用途7/104.4.1风机的安装4.4.1.1支吊架设置：根据风机在机房的位置，确定采用支架或吊架，本工程拟采用吊架，加支架（离承重墙近的），其形式可同风管吊架形式一样，按风机的地脚螺栓孔位置在支吊架横梁上。4.4.1.2按风管中心标高调整吊架横梁的标高，使风机中心标高与风管中心标高一致，（支架埋设：横梁高度亦应使风机中心标高与风管中心标高一致）并固定风机。找平、找正。4.4.1.3接风管：经找平找正风机，可以和风管连接。但要注意，连接风管时要将风管吊架调整好，并使其和轴流风机支吊架同时受力。为便于风机接线和检查，风管的适当部位设置检查孔，具体位置，在施工技术交底中交待。4.5人防机房的施工4.5.1人防通风设备及防护设备，如通风机、密闭门等应有人防部门的认证或许可并有合格证，其规格、型号、数量均符合设计要求，并严格按设计位置安装。4.5.2各种支吊架、铁制埋件等要经防腐处理。4.6通风系统的试运转和调试通风系统安装完成后，应按规范规定进系统...
