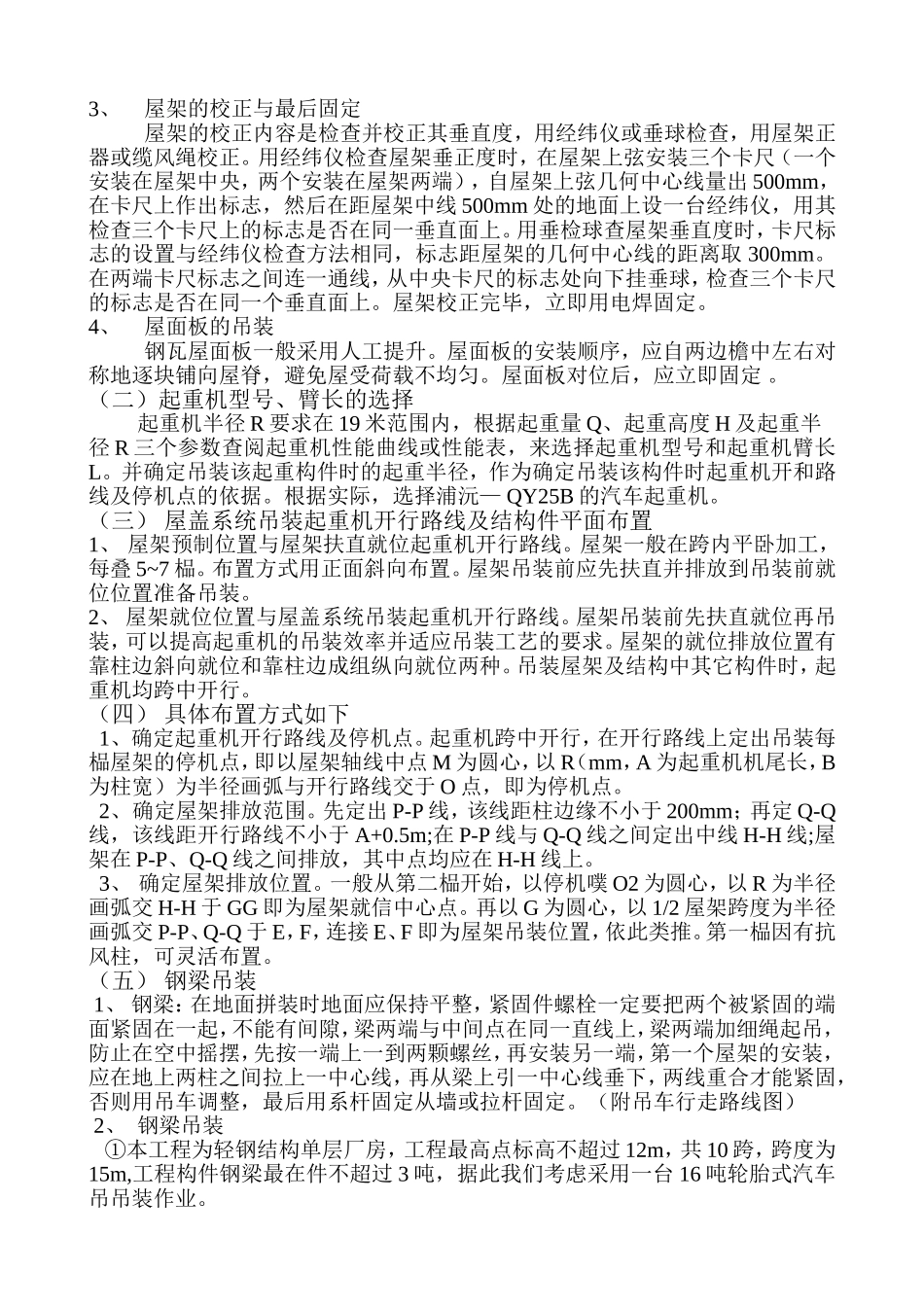

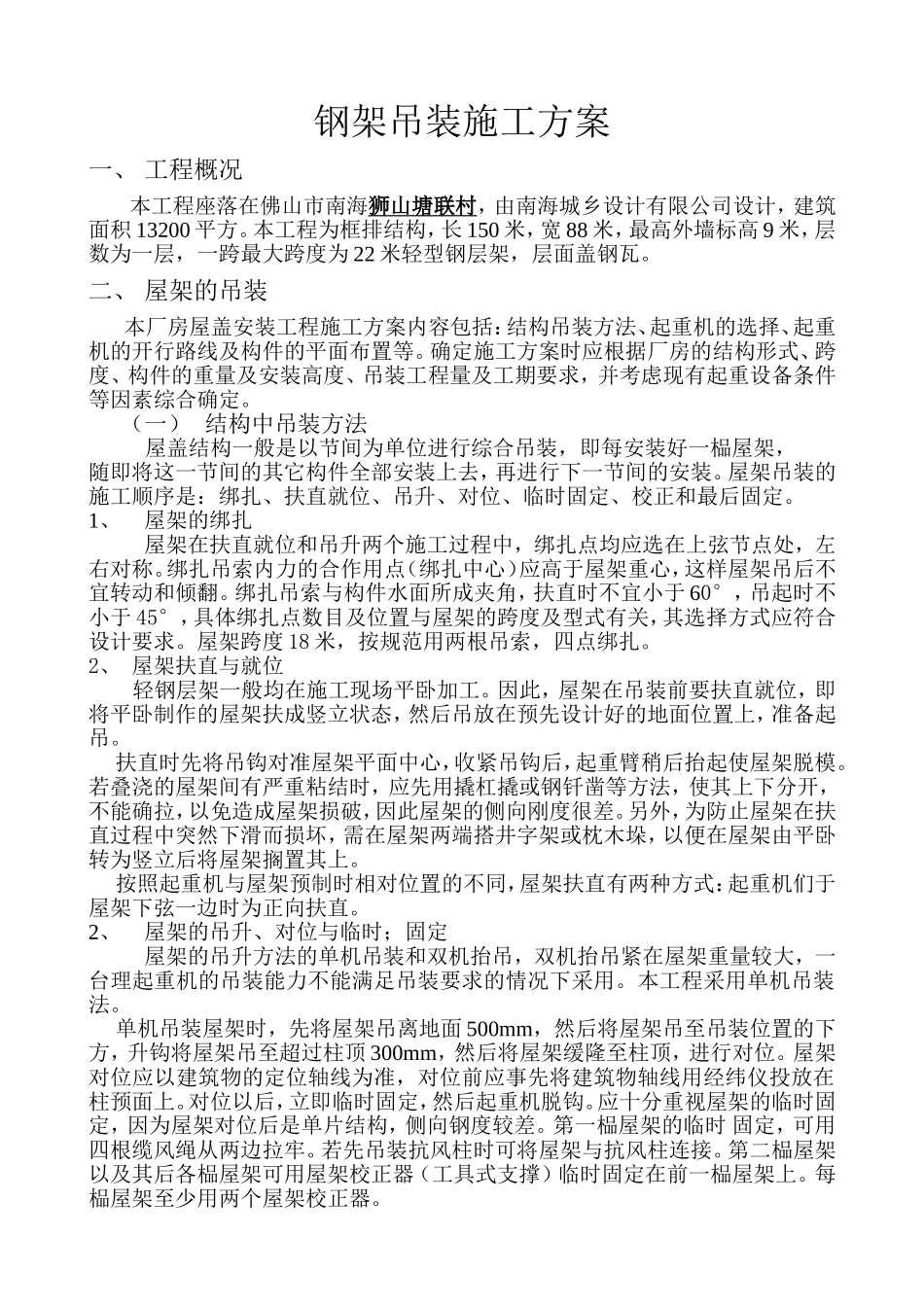

钢架吊装施工方案一、工程概况本工程座落在佛山市南海狮山塘联村，由南海城乡设计有限公司设计，建筑面积13200平方。本工程为框排结构，长150米，宽88米，最高外墙标高9米，层数为一层，一跨最大跨度为22米轻型钢层架，层面盖钢瓦。二、屋架的吊装本厂房屋盖安装工程施工方案内容包括：结构吊装方法、起重机的选择、起重机的开行路线及构件的平面布置等。确定施工方案时应根据厂房的结构形式、跨度、构件的重量及安装高度、吊装工程量及工期要求，并考虑现有起重设备条件等因素综合确定。（一）结构中吊装方法屋盖结构一般是以节间为单位进行综合吊装，即每安装好一榀屋架，随即将这一节间的其它构件全部安装上去，再进行下一节间的安装。屋架吊装的施工顺序是：绑扎、扶直就位、吊升、对位、临时固定、校正和最后固定。1、屋架的绑扎屋架在扶直就位和吊升两个施工过程中，绑扎点均应选在上弦节点处，左右对称。绑扎吊索内力的合作用点（绑扎中心）应高于屋架重心，这样屋架吊后不宜转动和倾翻。绑扎吊索与构件水面所成夹角，扶直时不宜小于60°，吊起时不小于45°，具体绑扎点数目及位置与屋架的跨度及型式有关，其选择方式应符合设计要求。屋架跨度18米，按规范用两根吊索，四点绑扎。2、屋架扶直与就位轻钢层架一般均在施工现场平卧加工。因此，屋架在吊装前要扶直就位，即将平卧制作的屋架扶成竖立状态，然后吊放在预先设计好的地面位置上，准备起吊。扶直时先将吊钩对准屋架平面中心，收紧吊钩后，起重臂稍后抬起使屋架脱模。若叠浇的屋架间有严重粘结时，应先用撬杠撬或钢钎凿等方法，使其上下分开，不能确拉，以免造成屋架损破，因此屋架的侧向刚度很差。另外，为防止屋架在扶直过程中突然下滑而损坏，需在屋架两端搭井字架或枕木垛，以便在屋架由平卧转为竖立后将屋架搁置其上。按照起重机与屋架预制时相对位置的不同，屋架扶直有两种方式：起重机们于屋架下弦一边时为正向扶直。2、屋架的吊升、对位与临时；固定屋架的吊升方法的单机吊装和双机抬吊，双机抬吊紧在屋架重量较大，一台理起重机的吊装能力不能满足吊装要求的情况下采用。本工程采用单机吊装法。单机吊装屋架时，先将屋架吊离地面500mm，然后将屋架吊至吊装位置的下方，升钩将屋架吊至超过柱顶300mm，然后将屋架缓隆至柱顶，进行对位。屋架对位应以建筑物的定位轴线为准，对位前应事先将建筑物轴线用经纬仪投放在柱预面上。对位以后，立即临时固定，然后起重机脱钩。应十分重视屋架的临时固定，因为屋架对位后是单片结构，侧向钢度较差。第一榀屋架的临时固定，可用四根缆风绳从两边拉牢。若先吊装抗风柱时可将屋架与抗风柱连接。第二榀屋架以及其后各榀屋架可用屋架校正器（工具式支撑）临时固定在前一榀屋架上。每榀屋架至少用两个屋架校正器。3、屋架的校正与最后固定屋架的校正内容是检查并校正其垂直度，用经纬仪或垂球检查，用屋架正器或缆风绳校正。用经纬仪检查屋架垂正度时，在屋架上弦安装三个卡尺（一个安装在屋架中央，两个安装在屋架两端），自屋架上弦几何中心线量出500mm，在卡尺上作出标志，然后在距屋架中线500mm处的地面上设一台经纬仪，用其检查三个卡尺上的标志是否在同一垂直面上。用垂检球查屋架垂直度时，卡尺标志的设置与经纬仪检查方法相同，标志距屋架的几何中心线的距离取300mm。在两端卡尺标志之间连一通线，从中央卡尺的标志处向下挂垂球，检查三个卡尺的标志是否在同一个垂直面上。屋架校正完毕，立即用电焊固定。4、屋面板的吊装钢瓦屋面板一般采用人工提升。屋面板的安装顺序，应自两边檐中左右对称地逐块铺向屋脊，避免屋受荷载不均匀。屋面板对位后，应立即固定。（二）起重机型号、臂长的选择起重机半径R要求在19米范围内，根据起重量Q、起重高度H及起重半径R三个参数查阅起重机性能曲线或性能表，来选择起重机型号和起重机臂长L。并确定吊装该起重构件时的起重半径，作为确定吊装该构件时起重机开和路线及停机点的依据。根据实际，选择浦沅—QY25B的汽车起重机。（三）屋盖系统吊装起重机开行路线及结构件平面布置1、屋架预制位置与屋架扶直就位起重机开行路线。屋架一般...
