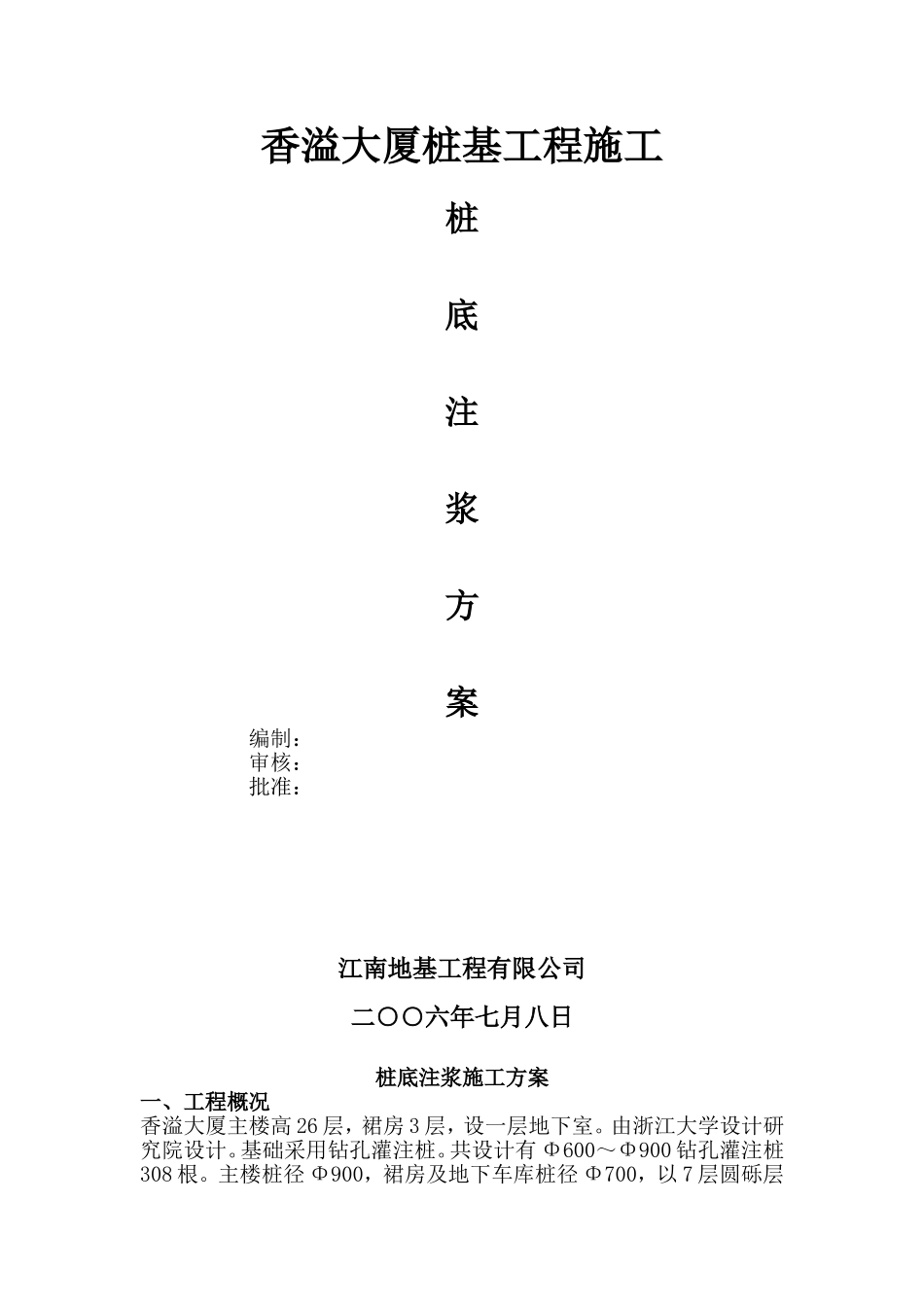

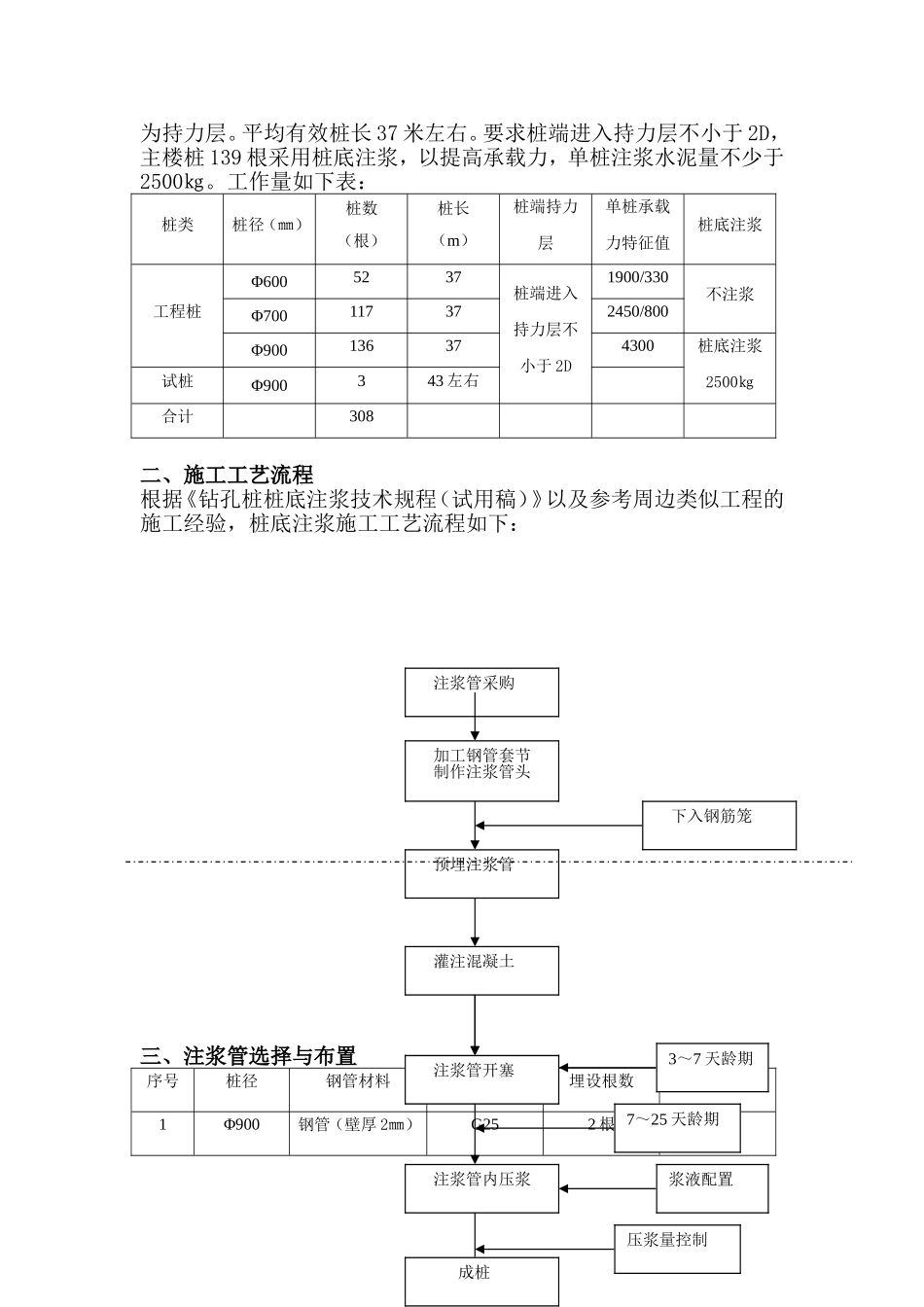

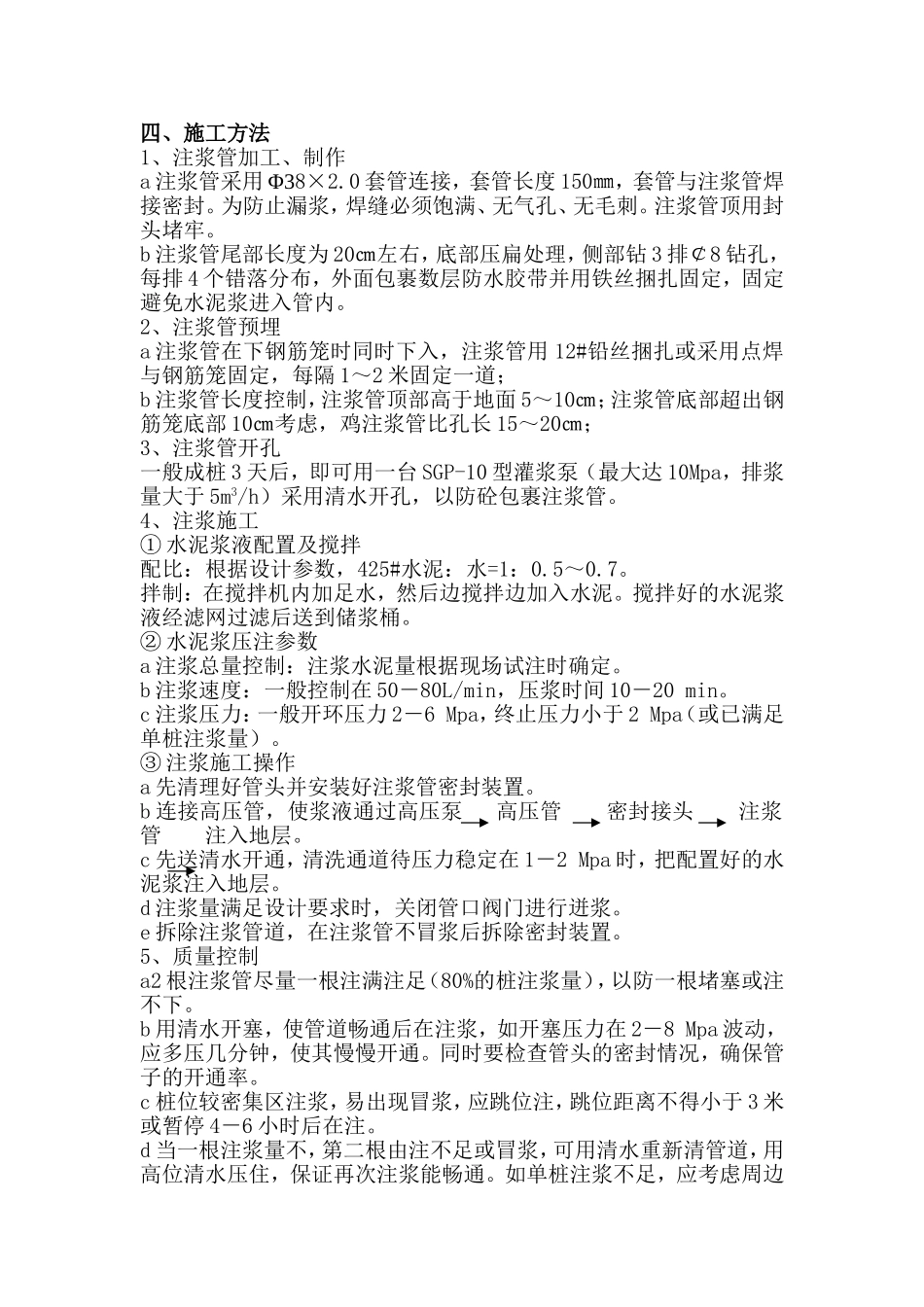

香溢大厦桩基工程施工桩底注浆方案编制：审核：批准：江南地基工程有限公司二○○六年七月八日桩底注浆施工方案一、工程概况香溢大厦主楼高26层，裙房3层，设一层地下室。由浙江大学设计研究院设计。基础采用钻孔灌注桩。共设计有Φ600～Φ900钻孔灌注桩308根。主楼桩径Φ900，裙房及地下车库桩径Φ700，以7层圆砾层为持力层。平均有效桩长37米左右。要求桩端进入持力层不小于2D，主楼桩139根采用桩底注浆，以提高承载力，单桩注浆水泥量不少于2500㎏。工作量如下表：桩类桩径（㎜）桩数（根）桩长（m）桩端持力层单桩承载力特征值桩底注浆工程桩Φ6005237桩端进入持力层不小于2D1900/330不注浆Φ700117372450/800Φ900136374300桩底注浆2500㎏试桩Φ900343左右合计308二、施工工艺流程根据《钻孔桩桩底注浆技术规程（试用稿）》以及参考周边类似工程的施工经验，桩底注浆施工工艺流程如下：三、注浆管选择与布置序号桩径钢管材料钢管直径埋设根数桩数1Φ900钢管（壁厚2㎜）G252根139注浆管采购加工钢管套节制作注浆管头预埋注浆管灌注混凝土灌注混凝土注浆管开塞注浆管内压浆成桩下入钢筋笼3～7天龄期7～25天龄期浆液配置压浆量控制四、施工方法1、注浆管加工、制作a注浆管采用Φ38×2.0套管连接，套管长度150㎜，套管与注浆管焊接密封。为防止漏浆，焊缝必须饱满、无气孔、无毛刺。注浆管顶用封头堵牢。b注浆管尾部长度为20㎝左右，底部压扁处理，侧部钻3排￠8钻孔，每排4个错落分布，外面包裹数层防水胶带并用铁丝捆扎固定，固定避免水泥浆进入管内。2、注浆管预埋a注浆管在下钢筋笼时同时下入，注浆管用12#铅丝捆扎或采用点焊与钢筋笼固定，每隔1～2米固定一道；b注浆管长度控制，注浆管顶部高于地面5～10㎝；注浆管底部超出钢筋笼底部10㎝考虑，鸡注浆管比孔长15～20㎝；3、注浆管开孔一般成桩3天后，即可用一台SGP-10型灌浆泵（最大达10Mpa，排浆量大于5m3/h）采用清水开孔，以防砼包裹注浆管。4、注浆施工①水泥浆液配置及搅拌配比：根据设计参数，425#水泥：水=1：0.5～0.7。拌制：在搅拌机内加足水，然后边搅拌边加入水泥。搅拌好的水泥浆液经滤网过滤后送到储浆桶。②水泥浆压注参数a注浆总量控制：注浆水泥量根据现场试注时确定。b注浆速度：一般控制在50－80L/min，压浆时间10－20min。c注浆压力：一般开环压力2－6Mpa，终止压力小于2Mpa（或已满足单桩注浆量）。③注浆施工操作a先清理好管头并安装好注浆管密封装置。b连接高压管，使浆液通过高压泵高压管密封接头注浆管注入地层。c先送清水开通，清洗通道待压力稳定在1－2Mpa时，把配置好的水泥浆注入地层。d注浆量满足设计要求时，关闭管口阀门进行迸浆。e拆除注浆管道，在注浆管不冒浆后拆除密封装置。5、质量控制a2根注浆管尽量一根注满注足（80%的桩注浆量），以防一根堵塞或注不下。b用清水开塞，使管道畅通后在注浆，如开塞压力在2－8Mpa波动，应多压几分钟，使其慢慢开通。同时要检查管头的密封情况，确保管子的开通率。c桩位较密集区注浆，易出现冒浆，应跳位注，跳位距离不得小于3米或暂停4－6小时后在注。d当一根注浆量不，第二根由注不足或冒浆，可用清水重新清管道，用高位清水压住，保证再次注浆能畅通。如单桩注浆不足，应考虑周边桩多注，确保整体强度。e要用升级法控制注浆压力和注浆量，防止过早冒浆，在满足单桩注浆量时，才能增加压力。f尽可能用小水灰比、小压力注浆，使桩端桩身浆液饱和。6、注浆顺序：同一承台上或附近的桩宜同时注浆，为保证注浆效果，宜四周桩先注，再注中间桩，以防止水泥浆外溢，确保每根桩的注浆量。由于卵石层注浆影响范围大，相临桩在施工时不可注浆。7、终止压浆条件以注浆水泥量满足设计要求，终止压浆。五、质量保证措施⑴下注浆管前，应认真检查管内是否有异物，安装管口密封装置前清除管口杂物，以防堵塞或进入泥浆。⑵下珠江管时，要严格遵守操作规程，严防跑管，保证珠注浆管下入质量。⑶注浆前应对注浆、灰浆搅拌机进行检查，使其处在良好的工作状态，确保恩能连续注浆。⑷为保证浆液质量，对水泥、水、添加剂采取计量投料，确保水灰比的正确性。严禁使用受潮...
