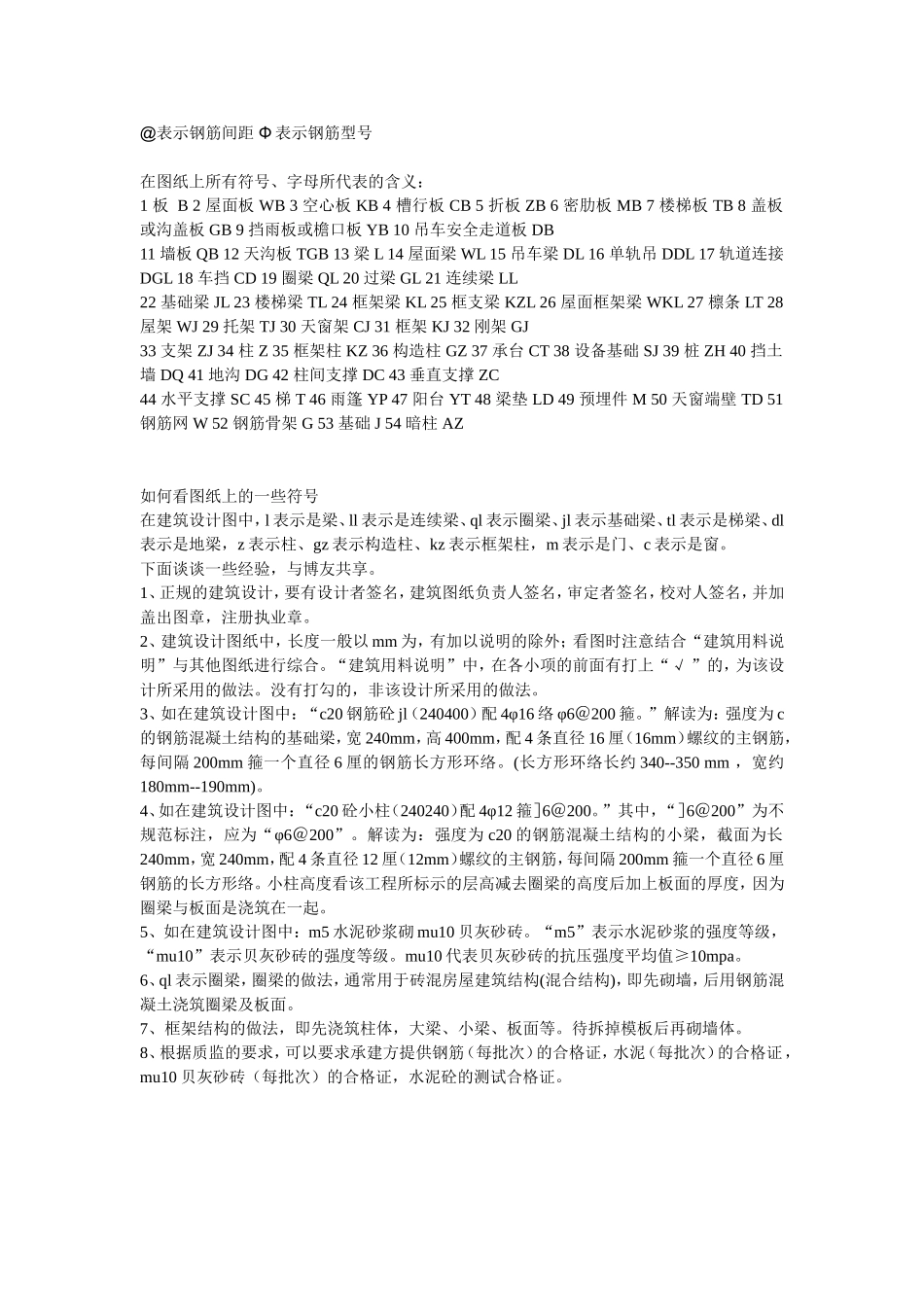

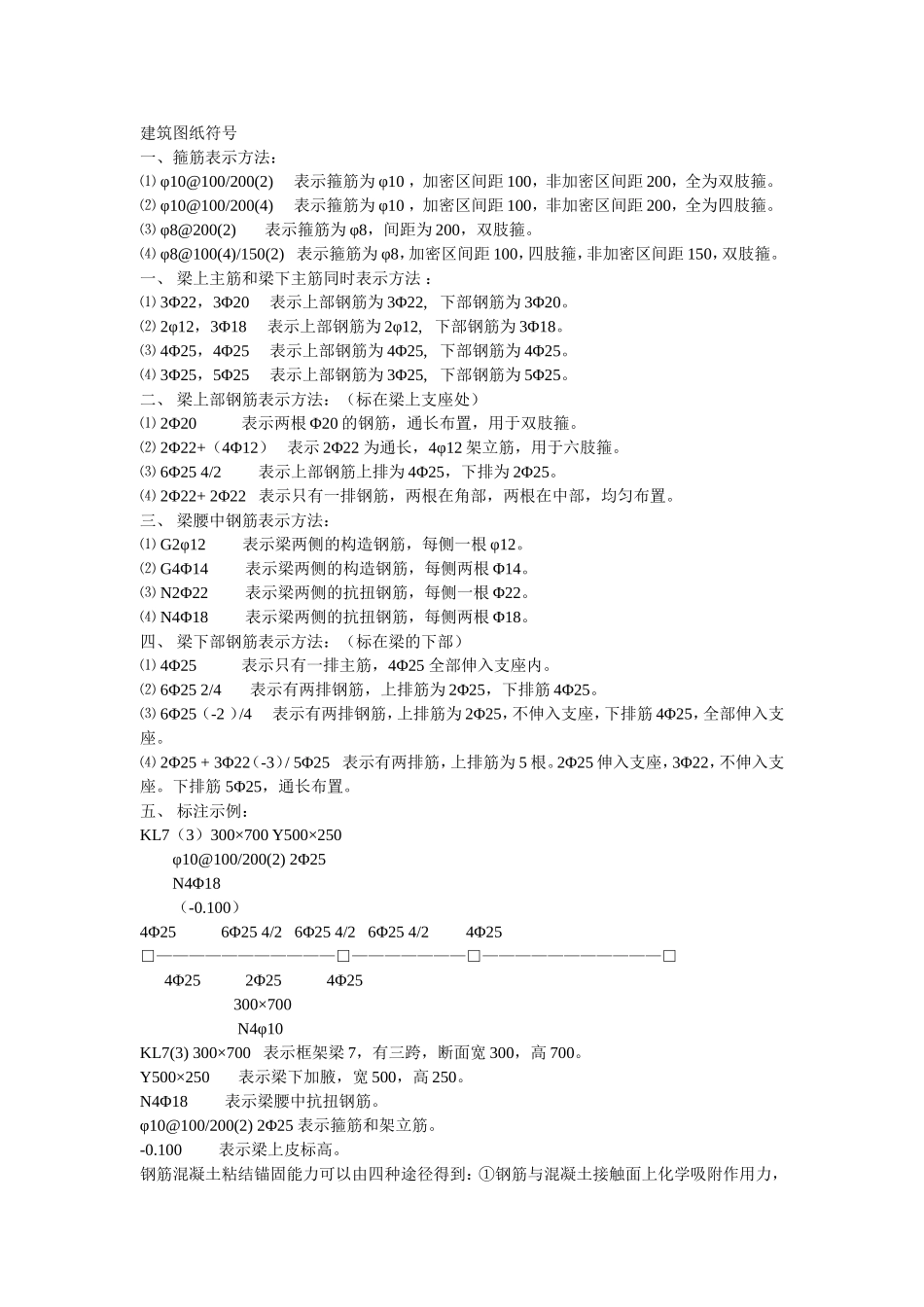

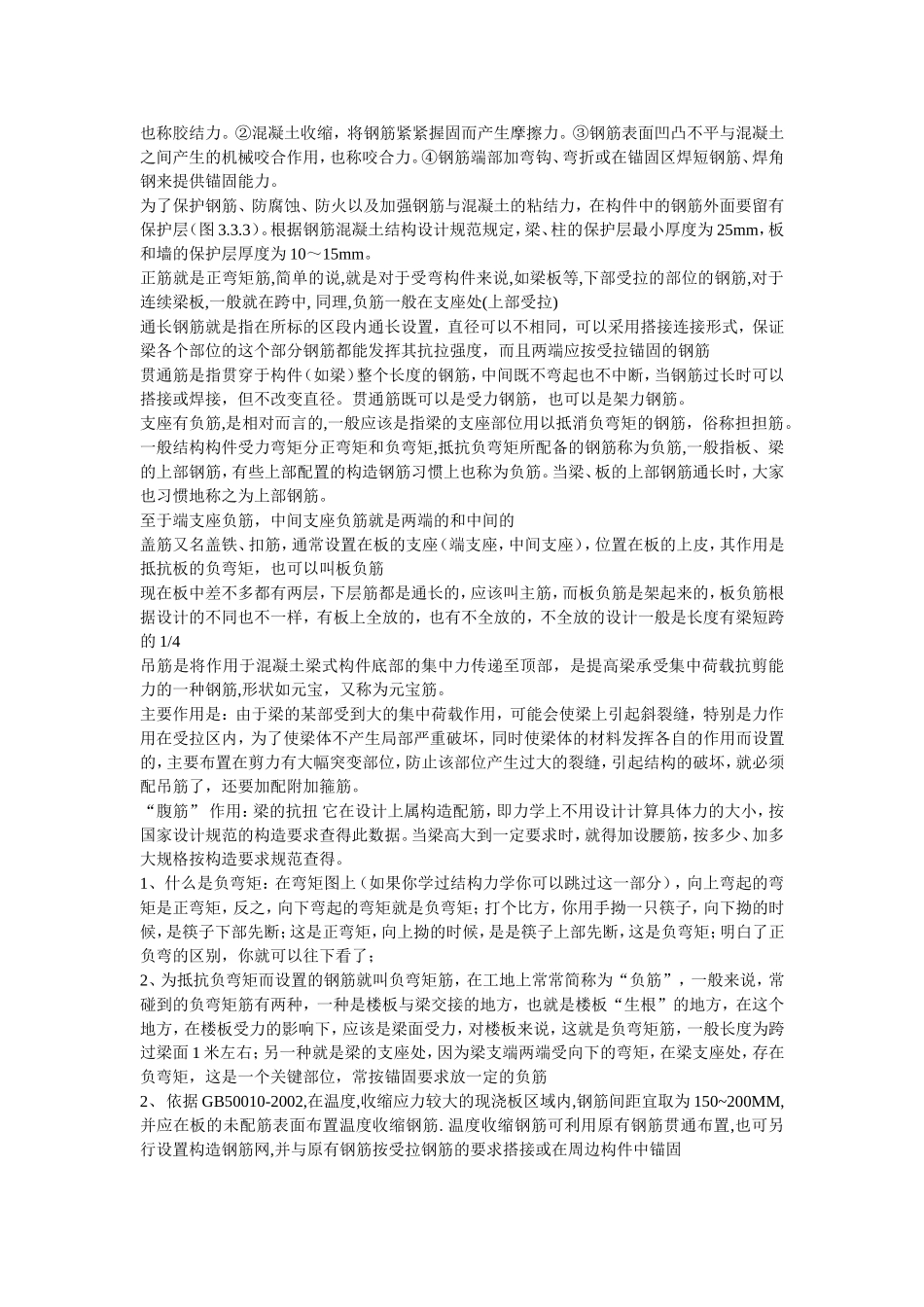

@表示钢筋间距Φ表示钢筋型号在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10吊车安全走道板DB11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL16单轨吊DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫LD49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。下面谈谈一些经验，与博友共享。1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。建筑图纸符号一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两...
