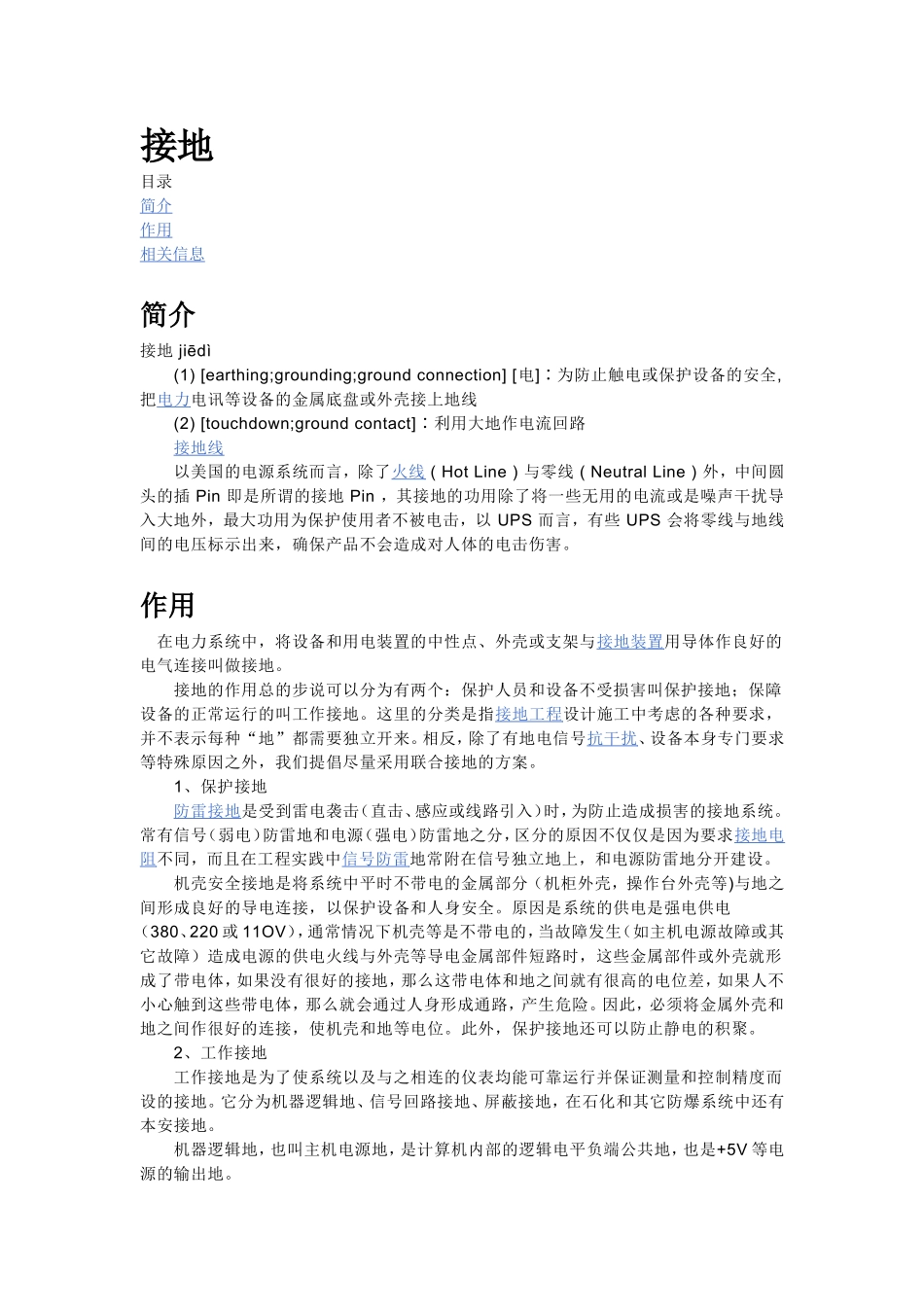

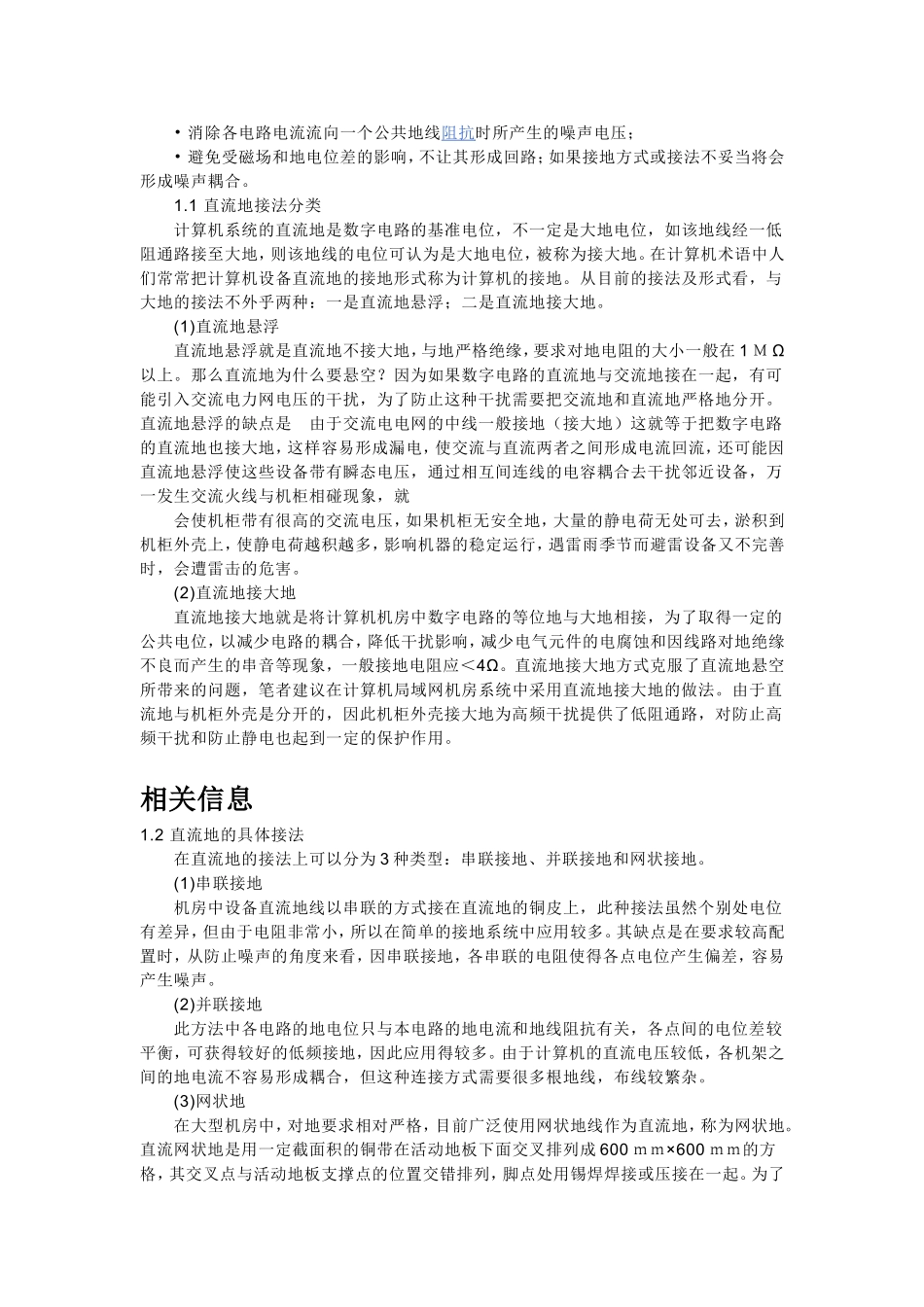

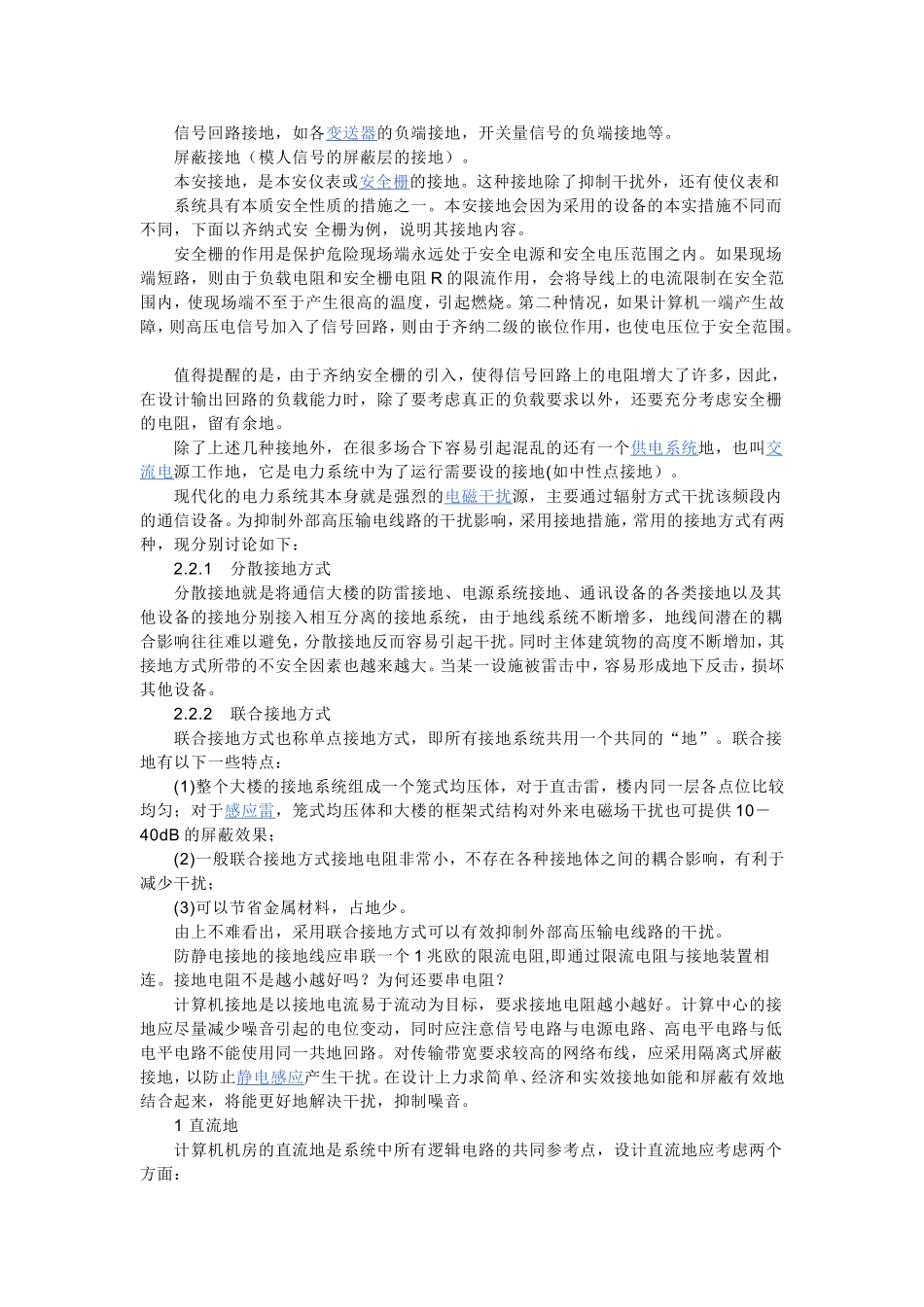

接地目录简介作用相关信息简介接地jiēdì(1)[earthing;grounding;groundconnection][电]∶为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线(2)[touchdown;groundcontact]∶利用大地作电流回路接地线以美国的电源系统而言，除了火线(HotLine)与零线(NeutralLine)外，中间圆头的插Pin即是所谓的接地Pin，其接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以UPS而言，有些UPS会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。作用在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。接地的作用总的步说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。这里的分类是指接地工程设计施工中考虑的各种要求，并不表示每种“地”都需要独立开来。相反，除了有地电信号抗干扰、设备本身专门要求等特殊原因之外，我们提倡尽量采用联合接地的方案。1、保护接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。机壳安全接地是将系统中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。原因是系统的供电是强电供电（380、220或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。2、工作接地工作接地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。屏蔽接地（模人信号的屏蔽层的接地）。本安接地，是本安仪表或安全栅的接地。这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。本安接地会因为采用的设备的本实措施不同而不同，下面以齐纳式安全栅为例，说明其接地内容。安全栅的作用是保护危险现场端永远处于安全电源和安全电压范围之内。如果现场端短路，则由于负载电阻和安全栅电阻R的限流作用，会将导线上的电流限制在安全范围内，使现场端不至于产生很高的温度，引起燃烧。第二种情况，如果计算机一端产生故障，则高压电信号加入了信号回路，则由于齐纳二级的嵌位作用，也使电压位于安全范围。值得提醒的是，由于齐纳安全栅的引入，使得信号回路上的电阻增大了许多，因此，在设计输出回路的负载能力时，除了要考虑真正的负载要求以外，还要充分考虑安全栅的电阻，留有余地。除了上述几种接地外，在很多场合下容易引起混乱的还有一个供电系统地，也叫交流电源工作地，它是电力系统中为了运行需要设的接地(如中性点接地）。现代化的电力系统其本身就是强烈的电磁干扰源，主要通过辐射方式干扰该频段内的通信设备。为抑制外部高压输电线路的干扰影响，采用接地措施，常用的接地方式有两种，现分别讨论如下：2.2.1分散接地方式分散接地就是将通信大楼的防雷接地、电源系统接地、通讯设备的各类接地以及其他设备的接地分别接入相互分离的接地系统，由于地线系统不断增多，地线间潜在的耦合影响往往难以避免，分散接地反而容易引起干扰。同时主体建筑物的高度不断增加，其接地方式所带的不安全因素也越来越大。当某一设施被雷击中，容易形成地下反击，损坏其他设备。2.2.2联合接地方式联合接地方式也称单点接地方式，即所有接地系统共用...
