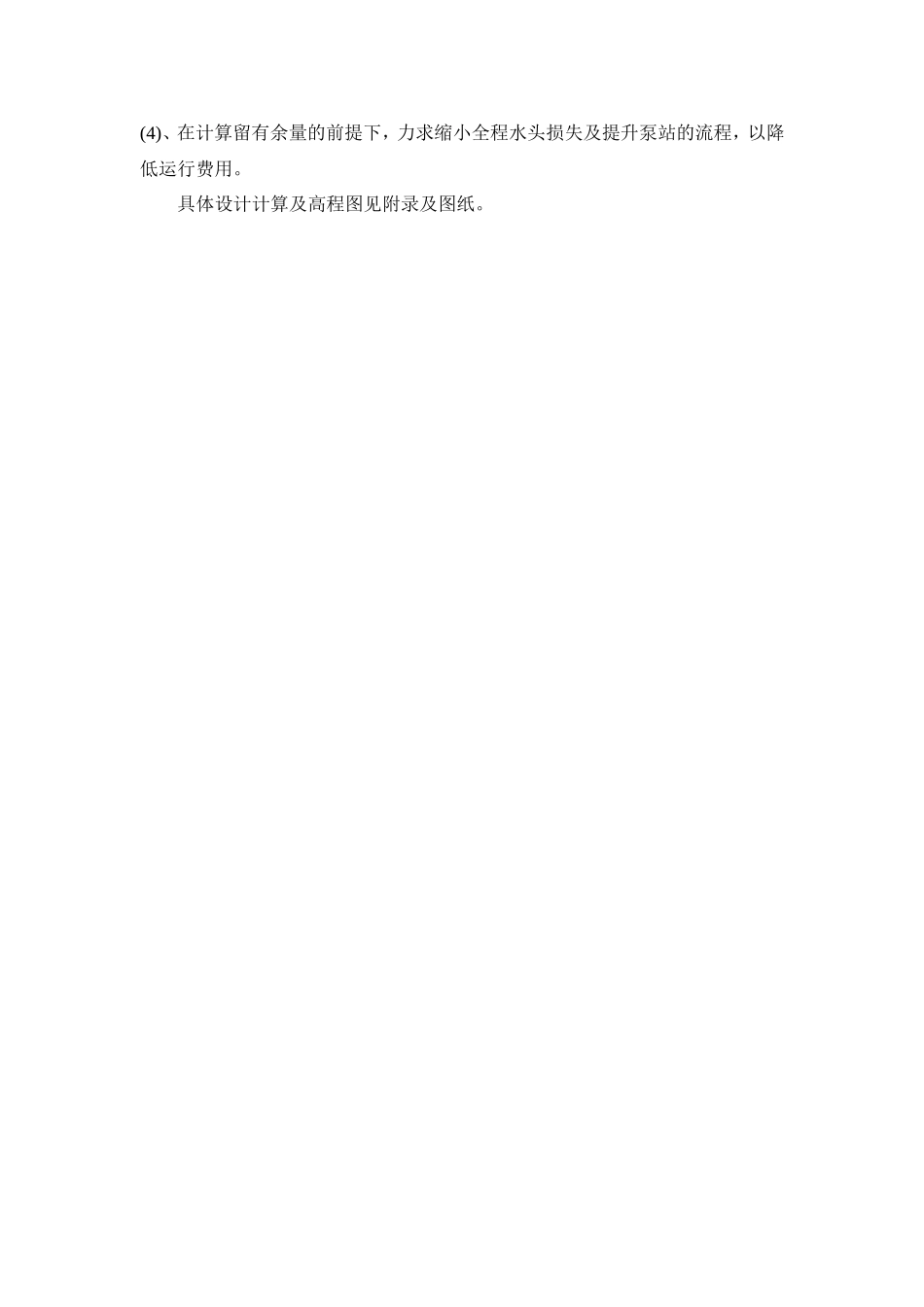

3平面与高程布置3.1总平面布置污水厂构筑物采取地埋式或半地埋式设计。平面设计原则：(1)、功能明确、布置紧凑：首先应保证生产的需要，结合地形、地质、土方、结构和施工等因素全面考虑布置时力求减少占地面积，减少连接管的长度，便于操作管理。(2)、顺流排列、流程简捷：处理构筑物尽量按流程方向布置，避免与进（出）水方向相反安排；各构筑物之间的连接管应以最短路线布置，尽量避免不必要的转弯和用水泵提升，严禁将管线埋在构筑物下面。目的在于减少能量损失、节省管材、便于施工和检修。(3)、充分利用地形、平衡土方、降低工程费用：某些构筑物放在较高处，便于减少土方，便于放空、排泥，有减少了工程量，而另一些构筑物放在较地处，使水按流程按重力顺畅输送。(4)、必要时应预留适当的余地，考虑扩建和施工可能。(5)、构筑物布置应注意风向和朝向：将排放异味、有害气体的构筑物布置在居住与办公场所得下方向；为保证良好的自然通风条件，建筑物布置应注意主导风向。3.2污水处理工艺高程设计高程设计严格按照各构筑物高度和阻力损失，构筑物之间通过隔墙上的出水孔流入下一个构筑物。高程布置原则：(1)、污水厂高程布置时，所依据的主要技术参数是构筑物高度和水头损失。在处理流程中，相邻构筑物的相对高差取决于两个构筑物之间的水面高差，这个水面高差的数值就是流程中的水头损失。(2)、考虑远期发展，水量增加的预留水头。(3)、避免处理构筑物之间跌水等浪费水头的现象，充分利用地形高差，实现自流。(4)、在计算留有余量的前提下，力求缩小全程水头损失及提升泵站的流程，以降低运行费用。具体设计计算及高程图见附录及图纸。4辅助设施4.1雨排水雨水管渠采用暗管与明管相结合，尽量利用污水厂道路边沟和自然地形排除雨水，尽量减小埋深并满足最小覆土要求。4.2运输设备厂区内设有2辆运输汽车定时对板框压滤过后的污饼进行外运，同时负责运输污水处理站厂冬天取暖所用的煤。另有1辆通勤班车，每天定时接送员工上下班。4.3厂区绿化厂区绿化以净化和美化环境，改善微小气候为主要目的，最好使污水厂绿化率达到20%，主要设计在厂区和生活区之间的道路和空地上设置较宽的林带，选择抗毒性强，吸收毒物能力强的植物，同时搭配种植乔木、灌木和草皮，以求最佳保护环境效果。4.4机修在车间内设维修工，定期对运转零件进行检修。如果发现运行中的异常现象及时进行修理，同时定期对构筑内的设备进行检修和在运行过程定时加大气量对填料进行反冲洗等。4.5化验室设计4.5.1化验任务化验室主要对进出水水质进行检验，根据化验数据及时调整工艺运行参数，是水质达到排放，日常检测污水的项目及周期如下。表4.1每周实验任务检测项目实验周期检测项目实验周期检测项目实验周期pH每日一次SS每日一次CODcr每周三次温度/℃每日一次色度每日一次BOD5每周三次4.5.2设备配备化验室内的设备主要是为了满足对进出水水质正确、快速、有效地进行检测其主要的仪器设备如下：表4.2实验仪器设备名称个数高温炉4恒温培养箱1干燥箱1水浴锅1分光光度计1溶解氧测定仪1物理天平2CODcr测定仪1紫外分光光度计1气相液相色谱仪1玻璃仪器若干4.5.3化验室组成化验室主要是由以下四个部分组成：实验室人员，化验室内的仪器与设备，实验室内的化学试剂及药品以及相关的实验技术资料。化验室需对进出水水质进行准确的检验，以上四部分必须有机结合，缺一不可。4.6采暖通风设计4.6.1采暖设计采暖设计范围有化验室、加药间、综合楼等。采暖室外的温度-20℃，室内采暖温度满足18～20℃，采用上行下给采暖系统，采暖供水温度为95℃，回水温度为70℃，供热系统定压，由锅炉房内设置的落地式膨胀水箱定压。4.6.2通风设计通风设计范围包括化验室、鼓风机房。其中化验室设局部排风系统以排除在化验过程中产生的有毒、有害气体等。鼓风机房采用屋顶通风。4.7其他设计4.7.1照明化验室加药间照明采用荧光灯，每个水处理构筑物上采用节能灯照明，道路照明用高压水银灯。所有室外灯均由照明箱上控制，室内灯就地控制，楼梯灯采用上下双控方式。4.7.2防雷接地工程各建筑物防雷须严格按照现行国家标准设防，其防雷接地系统与电气...
