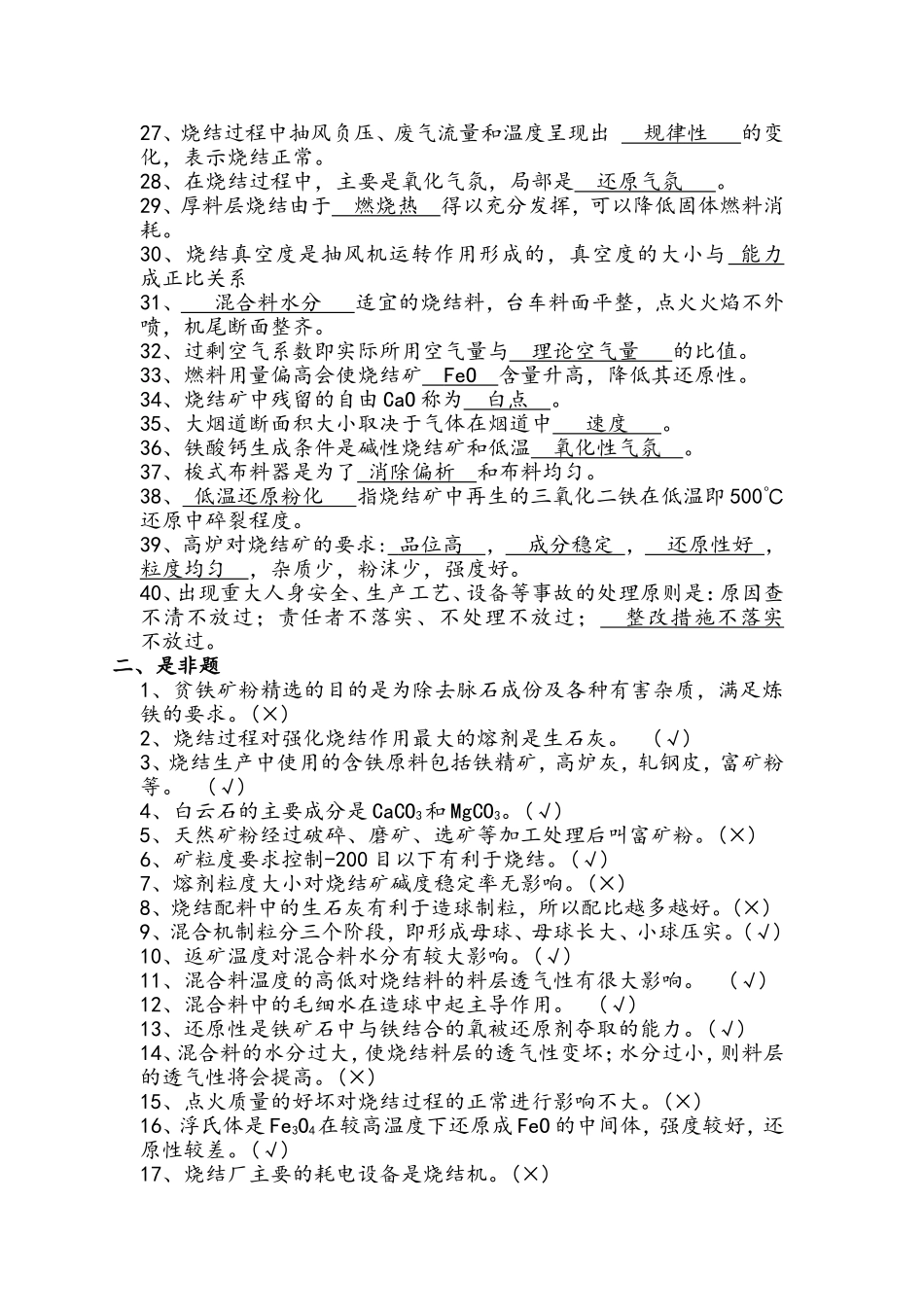

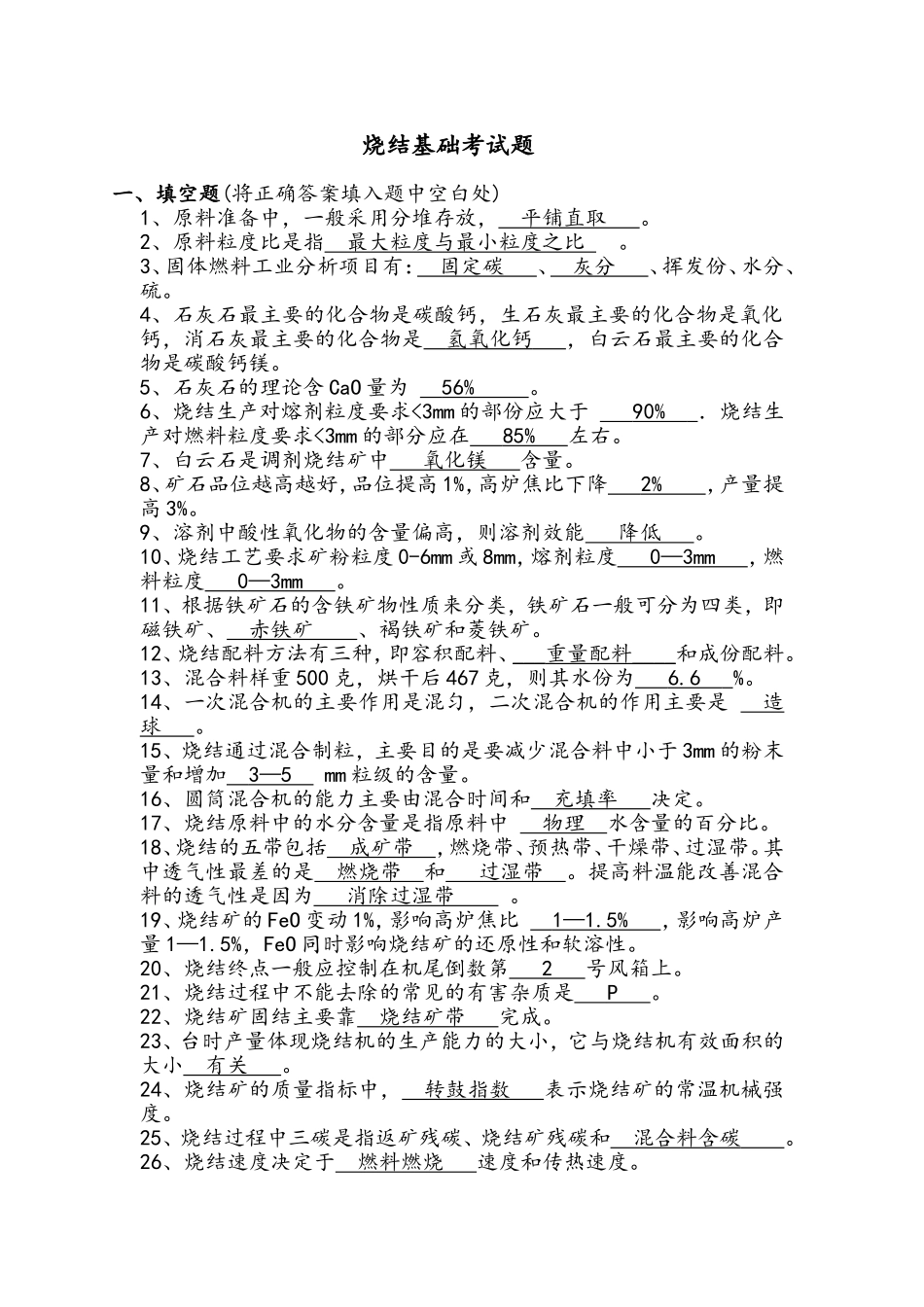

烧结基础考试题一、填空题(将正确答案填入题中空白处)1、原料准备中，一般采用分堆存放，平铺直取。2、原料粒度比是指最大粒度与最小粒度之比。3、固体燃料工业分析项目有：固定碳、灰分、挥发份、水分、硫。4、石灰石最主要的化合物是碳酸钙，生石灰最主要的化合物是氧化钙，消石灰最主要的化合物是氢氧化钙，白云石最主要的化合物是碳酸钙镁。5、石灰石的理论含CaO量为56%。6、烧结生产对熔剂粒度要求<3mm的部份应大于90%．烧结生产对燃料粒度要求<3mm的部分应在85%左右。7、白云石是调剂烧结矿中氧化镁含量。8、矿石品位越高越好，品位提高1%，高炉焦比下降2%，产量提高3%。9、溶剂中酸性氧化物的含量偏高，则溶剂效能降低。10、烧结工艺要求矿粉粒度0-6mm或8mm，熔剂粒度0—3mm，燃料粒度0—3mm。11、根据铁矿石的含铁矿物性质来分类，铁矿石一般可分为四类，即磁铁矿、赤铁矿、褐铁矿和菱铁矿。12、烧结配料方法有三种，即容积配料、___重量配料____和成份配料。13、混合料样重500克，烘干后467克，则其水份为6.6%。14、一次混合机的主要作用是混匀，二次混合机的作用主要是造球。15、烧结通过混合制粒，主要目的是要减少混合料中小于3mm的粉末量和增加3—5mm粒级的含量。16、圆筒混合机的能力主要由混合时间和充填率决定。17、烧结原料中的水分含量是指原料中物理水含量的百分比。18、烧结的五带包括成矿带，燃烧带、预热带、干燥带、过湿带。其中透气性最差的是燃烧带和过湿带。提高料温能改善混合料的透气性是因为消除过湿带。19、烧结矿的FeO变动1%，影响高炉焦比1—1.5%，影响高炉产量1—1.5%，FeO同时影响烧结矿的还原性和软溶性。20、烧结终点一般应控制在机尾倒数第2号风箱上。21、烧结过程中不能去除的常见的有害杂质是P。22、烧结矿固结主要靠烧结矿带完成。23、台时产量体现烧结机的生产能力的大小，它与烧结机有效面积的大小有关。24、烧结矿的质量指标中，转鼓指数表示烧结矿的常温机械强度。25、烧结过程中三碳是指返矿残碳、烧结矿残碳和混合料含碳。26、烧结速度决定于燃料燃烧速度和传热速度。27、烧结过程中抽风负压、废气流量和温度呈现出规律性的变化，表示烧结正常。28、在烧结过程中，主要是氧化气氛，局部是还原气氛。29、厚料层烧结由于燃烧热得以充分发挥，可以降低固体燃料消耗。30、烧结真空度是抽风机运转作用形成的，真空度的大小与能力成正比关系31、混合料水分适宜的烧结料，台车料面平整，点火火焰不外喷，机尾断面整齐。32、过剩空气系数即实际所用空气量与理论空气量的比值。33、燃料用量偏高会使烧结矿FeO含量升高，降低其还原性。34、烧结矿中残留的自由CaO称为白点。35、大烟道断面积大小取决于气体在烟道中速度。36、铁酸钙生成条件是碱性烧结矿和低温氧化性气氛。37、梭式布料器是为了消除偏析和布料均匀。38、低温还原粉化指烧结矿中再生的三氧化二铁在低温即500℃还原中碎裂程度。39、高炉对烧结矿的要求:品位高，成分稳定，还原性好，粒度均匀，杂质少，粉沫少，强度好。40、出现重大人身安全、生产工艺、设备等事故的处理原则是：原因查不清不放过；责任者不落实、不处理不放过；整改措施不落实不放过。二、是非题1、贫铁矿粉精选的目的是为除去脉石成份及各种有害杂质，满足炼铁的要求。(×)2、烧结过程对强化烧结作用最大的熔剂是生石灰。(√)3、烧结生产中使用的含铁原料包括铁精矿，高炉灰，轧钢皮，富矿粉等。(√)4、白云石的主要成分是CaCO3和MgCO3。(√)5、天然矿粉经过破碎、磨矿、选矿等加工处理后叫富矿粉。(×)6、矿粒度要求控制-200目以下有利于烧结。(√)7、熔剂粒度大小对烧结矿碱度稳定率无影响。(×)8、烧结配料中的生石灰有利于造球制粒，所以配比越多越好。(×)9、混合机制粒分三个阶段，即形成母球、母球长大、小球压实。(√)10、返矿温度对混合料水分有较大影响。(√)11、混合料温度的高低对烧结料的料层透气性有很大影响。(√)12、混合料中的毛细水在造球中起主导作用。(√)13、还原性是铁矿石中与铁结合的氧被还原剂夺取的能力。(√)14、混合料的水分过大，使烧结料层的透气性变坏；水分过小，则料层的透气...
