空心砖砌筑工艺VIP免费

空心砖砌筑工艺_第1页
1/4
空心砖砌筑工艺_第2页
2/4
空心砖砌筑工艺_第3页
3/4

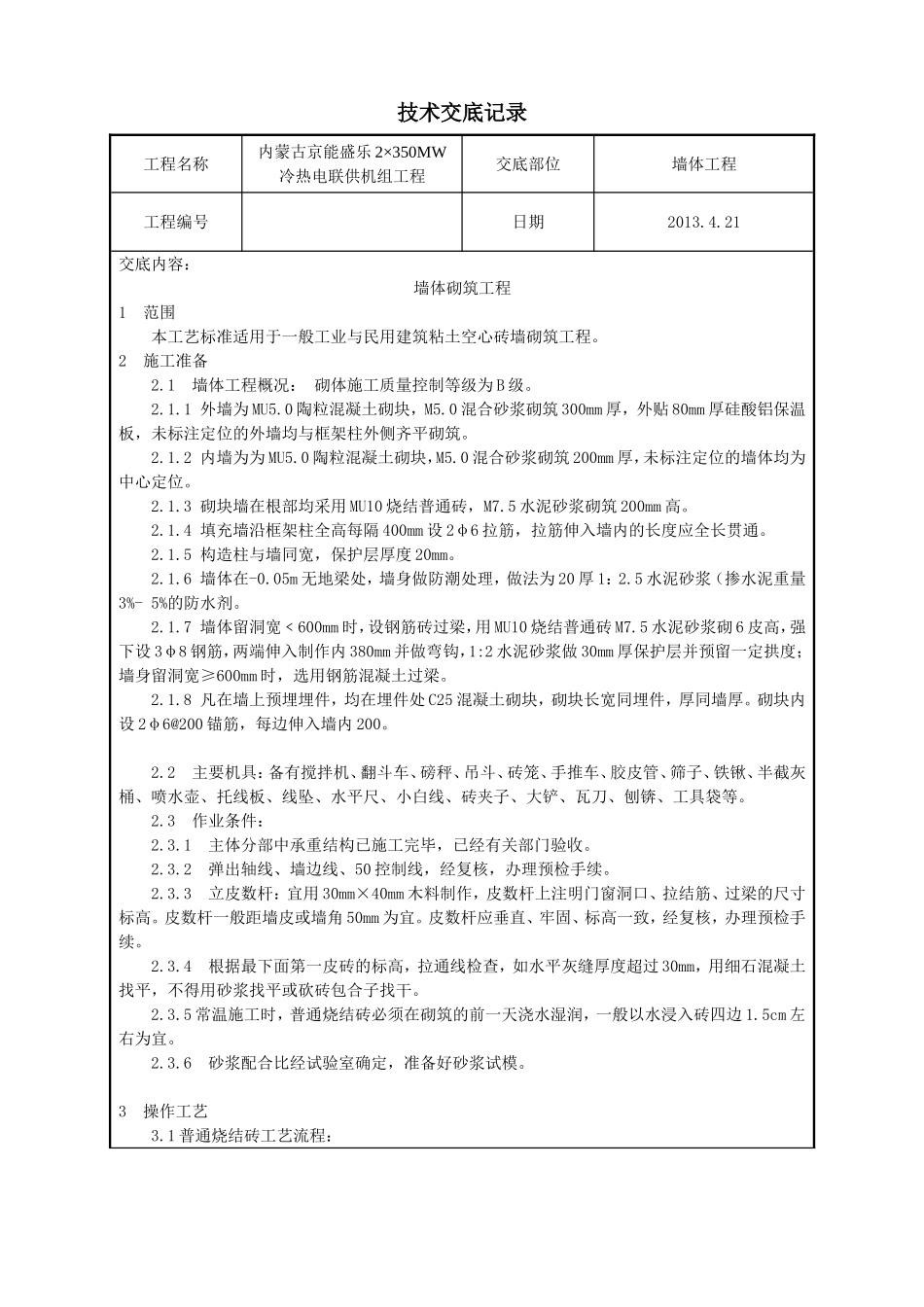

技术交底记录工程名称内蒙古京能盛乐2×350MW冷热电联供机组工程交底部位墙体工程工程编号日期2013.4.21交底内容:墙体砌筑工程1范围本工艺标准适用于一般工业与民用建筑粘土空心砖墙砌筑工程。2施工准备2.1墙体工程概况:砌体施工质量控制等级为B级。2.1.1外墙为MU5.0陶粒混凝土砌块,M5.0混合砂浆砌筑300mm厚,外贴80mm厚硅酸铝保温板,未标注定位的外墙均与框架柱外侧齐平砌筑。2.1.2内墙为为MU5.0陶粒混凝土砌块,M5.0混合砂浆砌筑200mm厚,未标注定位的墙体均为中心定位。2.1.3砌块墙在根部均采用MU10烧结普通砖,M7.5水泥砂浆砌筑200mm高。2.1.4填充墙沿框架柱全高每隔400mm设2φ6拉筋,拉筋伸入墙内的长度应全长贯通。2.1.5构造柱与墙同宽,保护层厚度20mm。2.1.6墙体在-0.05m无地梁处,墙身做防潮处理,做法为20厚1:2.5水泥砂浆(掺水泥重量3%-5%的防水剂。2.1.7墙体留洞宽﹤600mm时,设钢筋砖过梁,用MU10烧结普通砖M7.5水泥砂浆砌6皮高,强下设3φ8钢筋,两端伸入制作内380mm并做弯钩,1:2水泥砂浆做30mm厚保护层并预留一定拱度;墙身留洞宽≥600mm时,选用钢筋混凝土过梁。2.1.8凡在墙上预埋埋件,均在埋件处C25混凝土砌块,砌块长宽同埋件,厚同墙厚。砌块内设2φ6@200锚筋,每边伸入墙内200。2.2主要机具:备有搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛、工具袋等。2.3作业条件:2.3.1主体分部中承重结构已施工完毕,已经有关部门验收。2.3.2弹出轴线、墙边线、50控制线,经复核,办理预检手续。2.3.3立皮数杆:宜用30mm×40mm木料制作,皮数杆上注明门窗洞口、拉结筋、过梁的尺寸标高。皮数杆一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致,经复核,办理预检手续。2.3.4根据最下面第一皮砖的标高,拉通线检查,如水平灰缝厚度超过30mm,用细石混凝土找平,不得用砂浆找平或砍砖包合子找干。2.3.5常温施工时,普通烧结砖必须在砌筑的前一天浇水湿润,一般以水浸入砖四边1.5cm左右为宜。2.3.6砂浆配合比经试验室确定,准备好砂浆试模。3操作工艺3.1普通烧结砖工艺流程:技术交底记录工程名称内蒙古京能盛乐2×350MW冷热电联供机组工程交底部位墙体工程工程编号日期2013.4.21拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层3.2陶粒混凝土砌块工艺流程:拌制砂浆↓施工准备→排砖撂底→砌空心砖墙→验评3.2砌筑前,基础墙或楼面清扫干净,洒水湿润。3.3根据设计图纸各部位尺寸,排砖撂底,使组砌方法合理,便于操作。3.4拌制砂浆:3.4.1砂浆配合比应用重量比,计量精度为,水泥±2%,砂及掺合料±5%。3.4.2宜用机械搅拌,投料顺序为砂→水泥→掺合料→水,搅拌时间不少于l.5min。3.4.3砂浆应随拌随用,水泥或水泥混合砂浆一般在拌合后3~4h内用完,严禁用过夜砂浆。3.4.4每10000块砌体的各种强度等级的砂浆,每台搅拌机至少应作一组试块(每组8块),砂浆材料、配合比变动时,还应制作试块。3.5砌空心砖墙体:3.5.1组砌方法应正确,上、下错缝,交接处咬槎搭砌,掉角严重的空心砖不宜使用。3.5.2水平灰缝不宜大于12mm,应砂浆饱满,平直道顺,立缝用砂浆填实。3.5.3空心砖墙在地面或楼面上先砌三皮实心砖,空心砖墙砌至梁或楼板下,用实心砖斜砌挤紧,并用砂浆填实。3.5.4空心砖墙按设计要求设置构造柱、圈梁、过梁或现浇混凝土带。3.5.5各种预留洞、预埋件等,应按设计要求设置,避免后剔凿。3.5.6转角及交接处同时砌筑,不得留直槎,斜槎高不大于1.2m。3.5.7拉通线砌筑时,随砌、随吊、随靠,保证墙体垂直、平整,不允许砸砖修墙。4质量标准4.1保证项目:4.1.1空心砖的品种、规格、强度必须符合设计要求,有出厂合格证、试验报告。4.1.2砂浆品种必须符合设计要求,强度必须符合下列规定:4.1.2.1同品种、同强度等级砂浆各组试块平均强度不小于fm,k。4.1.2.2任意一组试块强度不小于0.75fm,k。4.1.3空心砖砌体水平灰缝砂浆饱满,立缝填塞密实。4.1.4转角处严禁留直槎,其它部位应留斜槎。4.2基本项目:4.2.1上下砖错缝,每间(处)2皮砖通缝不超过3处。...
