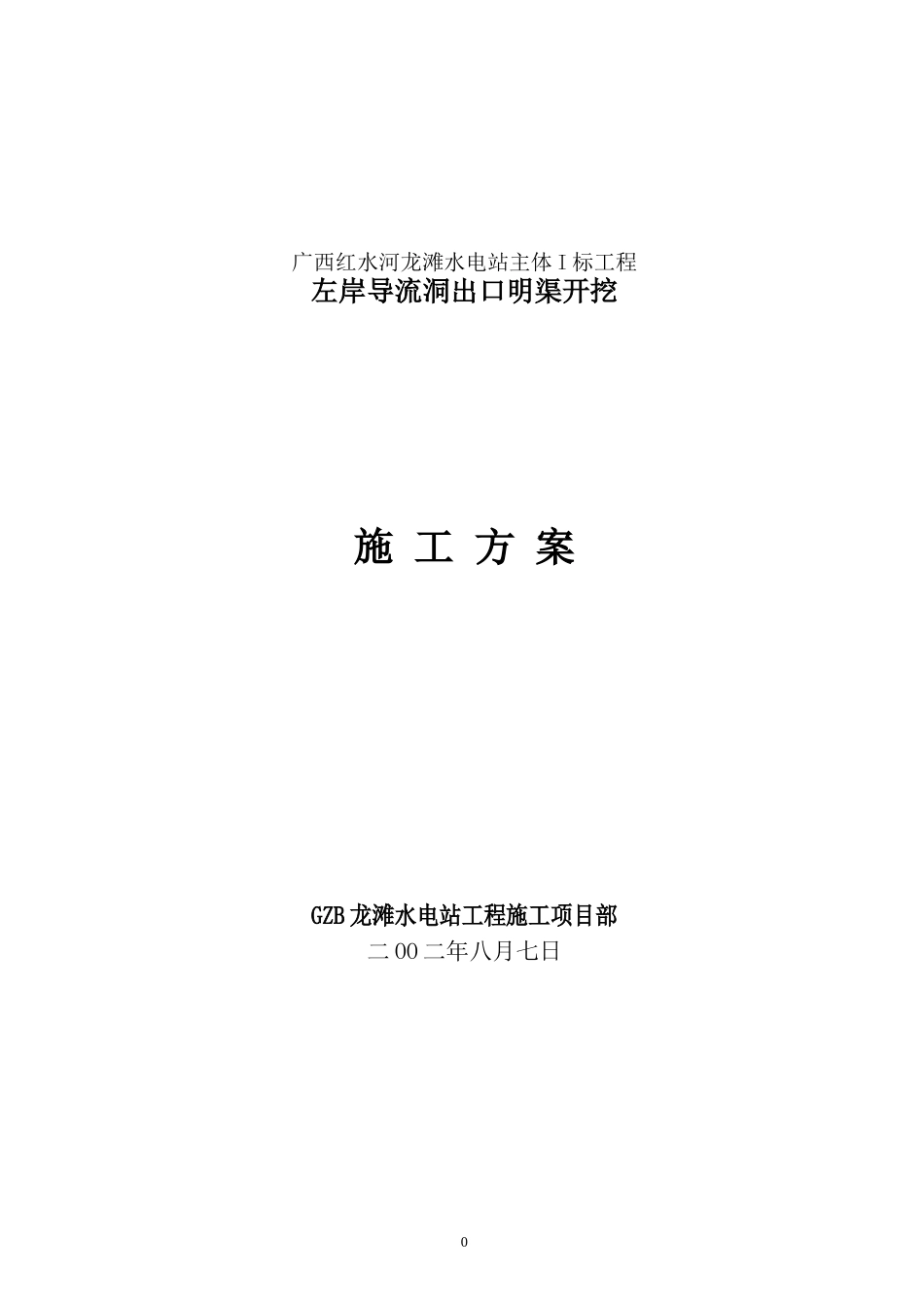

左岸导流洞出口明渠开挖施工方案_第1页
1/13
左岸导流洞出口明渠开挖施工方案_第2页
2/13

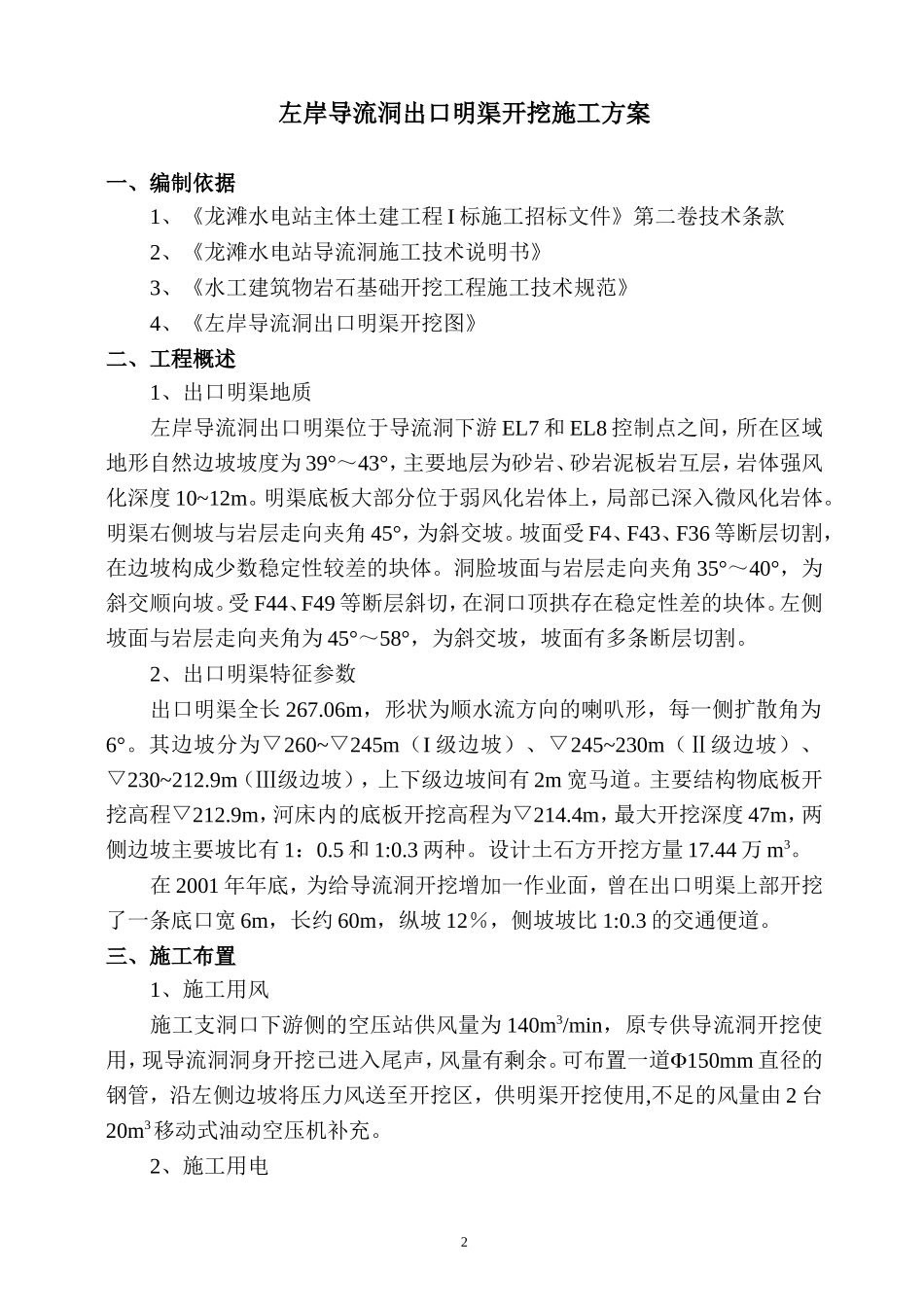

左岸导流洞出口明渠开挖施工方案_第3页
3/13
广西红水河龙滩水电站主体I标工程左岸导流洞出口明渠开挖施工方案GZB龙滩水电站工程施工项目部二OO二年八月七日0批准:审核:编制:1左岸导流洞出口明渠开挖施工方案一、编制依据1、《龙滩水电站主体土建工程I标施工招标文件》第二卷技术条款2、《龙滩水电站导流洞施工技术说明书》3、《水工建筑物岩石基础开挖工程施工技术规范》4、《左岸导流洞出口明渠开挖图》二、工程概述1、出口明渠地质左岸导流洞出口明渠位于导流洞下游EL7和EL8控制点之间,所在区域地形自然边坡坡度为39°~43°,主要地层为砂岩、砂岩泥板岩互层,岩体强风化深度10~12m。明渠底板大部分位于弱风化岩体上,局部已深入微风化岩体。明渠右侧坡与岩层走向夹角45°,为斜交坡。坡面受F4、F43、F36等断层切割,在边坡构成少数稳定性较差的块体。洞脸坡面与岩层走向夹角35°~40°,为斜交顺向坡。受F44、F49等断层斜切,在洞口顶拱存在稳定性差的块体。左侧坡面与岩层走向夹角为45°~58°,为斜交坡,坡面有多条断层切割。2、出口明渠特征参数出口明渠全长267.06m,形状为顺水流方向的喇叭形,每一侧扩散角为6°。其边坡分为▽260~▽245m(I级边坡)、▽245~230m(Ⅱ级边坡)、▽230~212.9m(Ⅲ级边坡),上下级边坡间有2m宽马道。主要结构物底板开挖高程▽212.9m,河床内的底板开挖高程为▽214.4m,最大开挖深度47m,两侧边坡主要坡比有1:0.5和1:0.3两种。设计土石方开挖方量17.44万m3。在2001年年底,为给导流洞开挖增加一作业面,曾在出口明渠上部开挖了一条底口宽6m,长约60m,纵坡12%,侧坡坡比1:0.3的交通便道。三、施工布置1、施工用风施工支洞口下游侧的空压站供风量为140m3/min,原专供导流洞开挖使用,现导流洞洞身开挖已进入尾声,风量有剩余。可布置一道150mm直径的钢管,沿左侧边坡将压力风送至开挖区,供明渠开挖使用,不足的风量由2台20m3移动式油动空压机补充。2、施工用电2明渠开挖电力负荷增加不大,可利用现有导流洞施工支洞口的供电系统直接供电。但位于开挖区内5#公路外侧的高压线路,需改线至沿7#公路内侧布置。开挖区内的照明和一般动力用电,可架设简易线路至用电部位。3、施工用水利用导流洞的供水系统(从380生产调节水池用Ф150mm供水管引水),在供水主管上开一岔口并设置闸阀,用100mm钢管将系统水引至开挖区,再通过50mm钢管分别向开挖区上下游延伸,用橡胶水管引至作业面。4、施工道路前期开挖可利用现有的5#公路和L11施工便道(对L11施工便道作一定的修整,以保证路面宽度不小于5.5m)。随着开挖深度的降低,穿过开挖区的5#公路随之下降并向外侧平移,以保证出碴道路及洞内外的交通畅通。中期开挖在一期低水围堰(低水围堰另见方案)内侧进行,沿低水围堰坡脚,向上下游各修一条斜坡道,作为临时施工道路,上游与L11道路连接,下游与5#公路连接,低水围堰堰顶宽必须保证6~7m宽。低水围堰堰顶与上下游斜坡道相连接,作为备用施工道路,各施工便道宽度不少于6m,纵坡坡度不大于12%。5、集水井布置出口明渠地质条件较差,且底板高程低于枯水水位高程,预计基坑内渗水偏大。开挖过程中,在导流洞出口和低水围堰内侧根据开挖进度和实际地形各布置一个集水井,集水井尺寸为3x2x1.5m(长x宽x深)。每个集水井中布置15KW真空泵两台(一用一备),用150mm钢管排水至低水围堰外侧。施工场地内的集水和渗水采用潜水泵临时抽排至集水井,或开挖临时排水沟引水至集水井。四、施工组织和安排根据施工时间和施工手段的不同,导流洞出口明渠开挖分为前期开挖、中期开挖和后期开挖三个阶段。1、前期开挖是指在2002年9月底以前(红水河进入枯水期以前),在基本不改变目前的防汛构筑物和施工道路的前提下,对出口明渠进行的开挖,即:出口明渠EL0+598.631~688.631段▽230m高程以上原出口施工便道的扩挖和左侧边坡预裂、削坡等的施工,并开始对左侧▽260~▽245m坡面作锚网喷支护。2、中期开挖是指红水河进入枯水期以后的开挖,利用填筑的一期低水围3堰挡水,对出口明渠EL0+598.631~742.131段低水围堰内侧的剩余部分进行开挖。9月下旬以后,出口明渠可分两个作业面施工,一个作业面...
