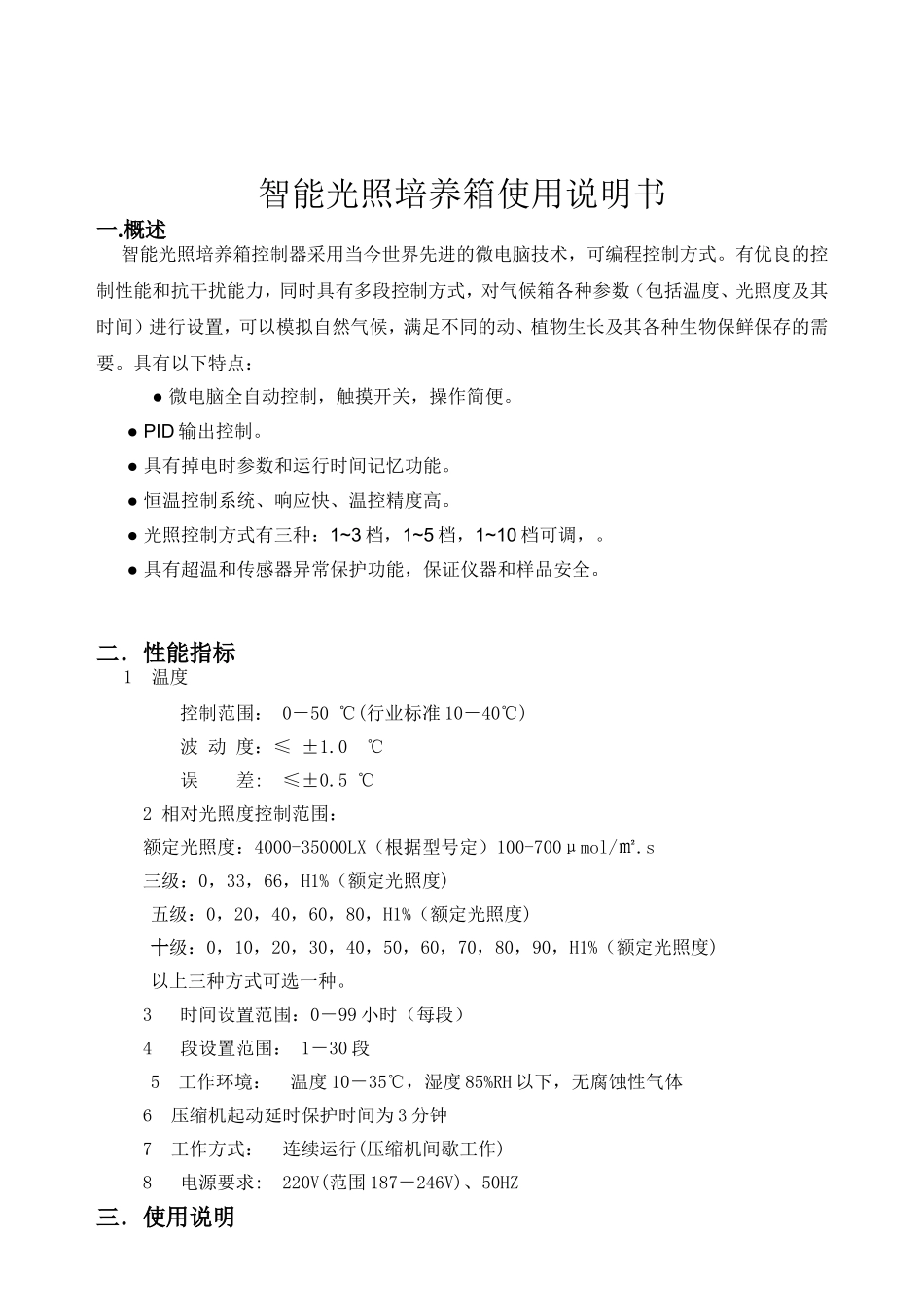

光照培养箱使用说明书智能光照培养箱使用说明书一.概述智能光照培养箱控制器采用当今世界先进的微电脑技术，可编程控制方式。有优良的控制性能和抗干扰能力，同时具有多段控制方式，对气候箱各种参数（包括温度、光照度及其时间）进行设置，可以模拟自然气候，满足不同的动、植物生长及其各种生物保鲜保存的需要。具有以下特点：●微电脑全自动控制，触摸开关，操作简便。●PID输出控制。●具有掉电时参数和运行时间记忆功能。●恒温控制系统、响应快、温控精度高。●光照控制方式有三种：1~3档，1~5档，1~10档可调，。●具有超温和传感器异常保护功能，保证仪器和样品安全。二．性能指标1温度控制范围：0－50℃(行业标准10－40℃)波动度：≤±1.0℃误差:≤±0.5℃2相对光照度控制范围：额定光照度：4000-35000LX（根据型号定）100-700μmol/㎡.s三级：0，33，66，H1%（额定光照度)五级：0，20，40，60，80，H1%（额定光照度)十级：0，10，20，30，40，50，60，70，80，90，H1%（额定光照度)以上三种方式可选一种。3时间设置范围：0－99小时（每段）4段设置范围：1－30段5工作环境：温度10－35℃，湿度85%RH以下，无腐蚀性气体6压缩机起动延时保护时间为3分钟7工作方式：连续运行(压缩机间歇工作)8电源要求:220V(范围187－246V)、50HZ三．使用说明图一面板结构1.按键功能：从左往右说明(如图一)照明该键为箱体的照明键。无光照时按一下该键箱体的照明灯开始亮（二分钟后自动熄灭），再按一下照明灯熄灭。设定/查询该键为设定/查询键。按住该键三秒钟仪表进入顺序设定状态，段指示窗显示参数的段号，时间指示窗，温度指示窗，光照指示窗数字开始闪动，可按▼▲键对该段参数进行设置，再按一下设定/查询键对下一段参数进行设置，如此类推可设置各段参数，如对某段时间参数设置为0，则该段为结束标志，再按一下该键回到正常工作状态。仪表设置成功。。最多可设置30段控制多段启动该键为多段启动键，按一下则从第一段参数开始运行，运行时有效。▼▲为加、减键，共有三组，按该键对对应的参数进行加1、减1设定操作。如连续按住2秒钟进入连续快速加减设定。(如图一)，在运行时，按加1，减1键可以加，减当前运行剩余时间，按加2，减2键可查询当前段设定温度。2.指示窗指示窗分别指示设定和运行时的各项参数段指示窗2位LED显示，指示设定和运行的段号。时间指示窗4位LED显示，指示设定和运行剩余时间，运行时采用倒计时方式计时，整数单位为小时，小数单位为分。温度指示窗3位LED显示，指示当前温度和设定温度。光照度指示窗2位LED显示，指示当前光照度。3.操作方法举例说明加热延时制冷照明设定/查询加3减3减2加2减1加1多段启动时段时间温度光照设定举例:用户要求设定第一段温度20℃、时间2小时、光照度66%,第二段温度25℃、时间1小时、光照度HI，第三段温度20℃、时间3小时、光照度33%。步骤：a，.上电后，按住设定查询键三秒钟,此时各个指示窗数字闪动,段指示窗显示1,此时可设定第一段对应的各参数：按加1减1键可设定该段运行时间,直至显示“2”小时；按加2减2键可设定控制温度，直至显示“20.0”℃；按加3减3键可设置光照度,直至显示“66%”b，再按设定查询键,进入第二段设定,段指示窗显示2，设定步骤与a相同。c，再按设定查询键，设定第三段参数,段指示窗显示3，设定步骤与a相同。d，再按设定查询键，把时间设为0，再按设定查询键则回复到正常工作状态（三段控制），以此类推。最多可设置30段参数。四．保护功能1．当热电阻短路或断路时,温度显示“Err”,仪表会自动停止加热、制冷和光照。2．因非常原:因，当温度超过了58℃时,仪表起动硬件保护，自动停止加热、制冷和光照。3．超温保护:，当测量温度高于设定温度3℃时,自动停止加热。五.光照输出档位对应表三档方式输出接点照明光照一光照二光照三光照00%照明键控制不通不通不用光照33%不通通不通不用光照66%通不通通不用光照HI%通通通不用五档方式输出接点照明光照一光照二光照三光照00%照明键控制不通不通不通光照20%通通不通不通光照40%不通不通通不通光照60%通通不通通光照80%不通不通通通光照HI%通通通通十档方式输出接点照明光...
