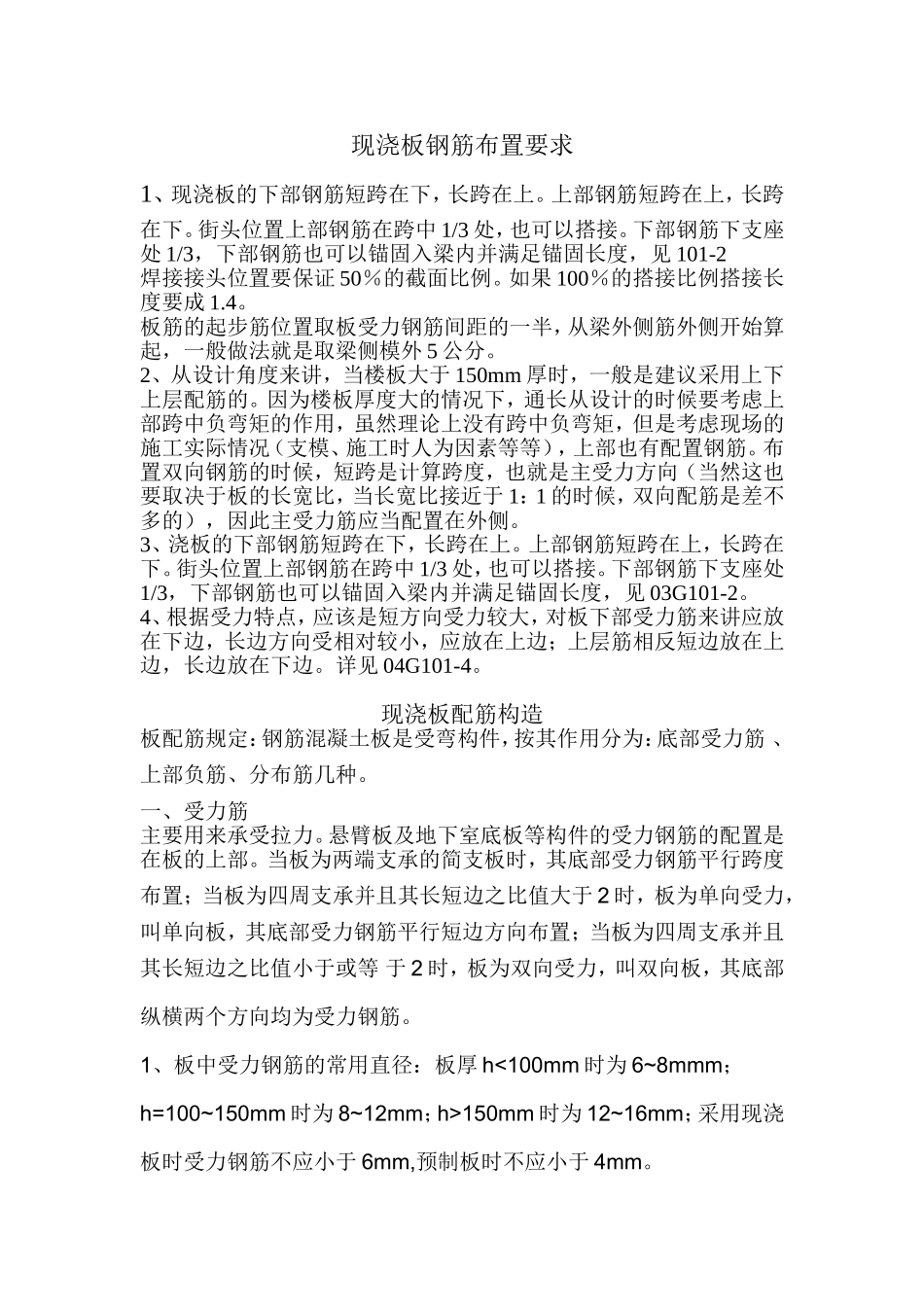

现浇板钢筋布置要求1、现浇板的下部钢筋短跨在下，长跨在上。上部钢筋短跨在上，长跨在下。街头位置上部钢筋在跨中1/3处，也可以搭接。下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见101-2焊接接头位置要保证50％的截面比例。如果100％的搭接比例搭接长度要成1.4。板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开始算起，一般做法就是取梁侧模外5公分。2、从设计角度来讲，当楼板大于150mm厚时，一般是建议采用上下上层配筋的。因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况（支模、施工时人为因素等等），上部也有配置钢筋。布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向（当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的），因此主受力筋应当配置在外侧。3、浇板的下部钢筋短跨在下，长跨在上。上部钢筋短跨在上，长跨在下。街头位置上部钢筋在跨中1/3处，也可以搭接。下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见03G101-2。4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。详见04G101-4。现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。一、受力筋主要用来承受拉力。悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。2、板中受力钢筋的间距，一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h或250mm。板中受力钢筋一般距墙边或梁边50mm开始配置。3、单向板和双向板可采用分离式配筋或弯起式配筋。分离式配筋因施工方便，已成为工程中主要采用的配筋方式。当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d(d为下部钢筋直径)。当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La，见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。1、单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm。对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm。2、在温度、收缩应力较大的现浇板区域内，钢筋间距宜为150～200mm，并应在板的配筋表面布置温度收缩钢筋。板的上、下表面沿纵、横两个方向的配筋率均不宜小于0.1%。温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。三、构造钢筋为了避免板受力后，在支座上部出现裂缝，通常是在这些部们上部配置受拉钢筋，这种钢筋称为负筋。1、对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm，痩距不宜大于200mm，并应符合下列规定：(1)该构造钢筋的截面面积：沿受力...
