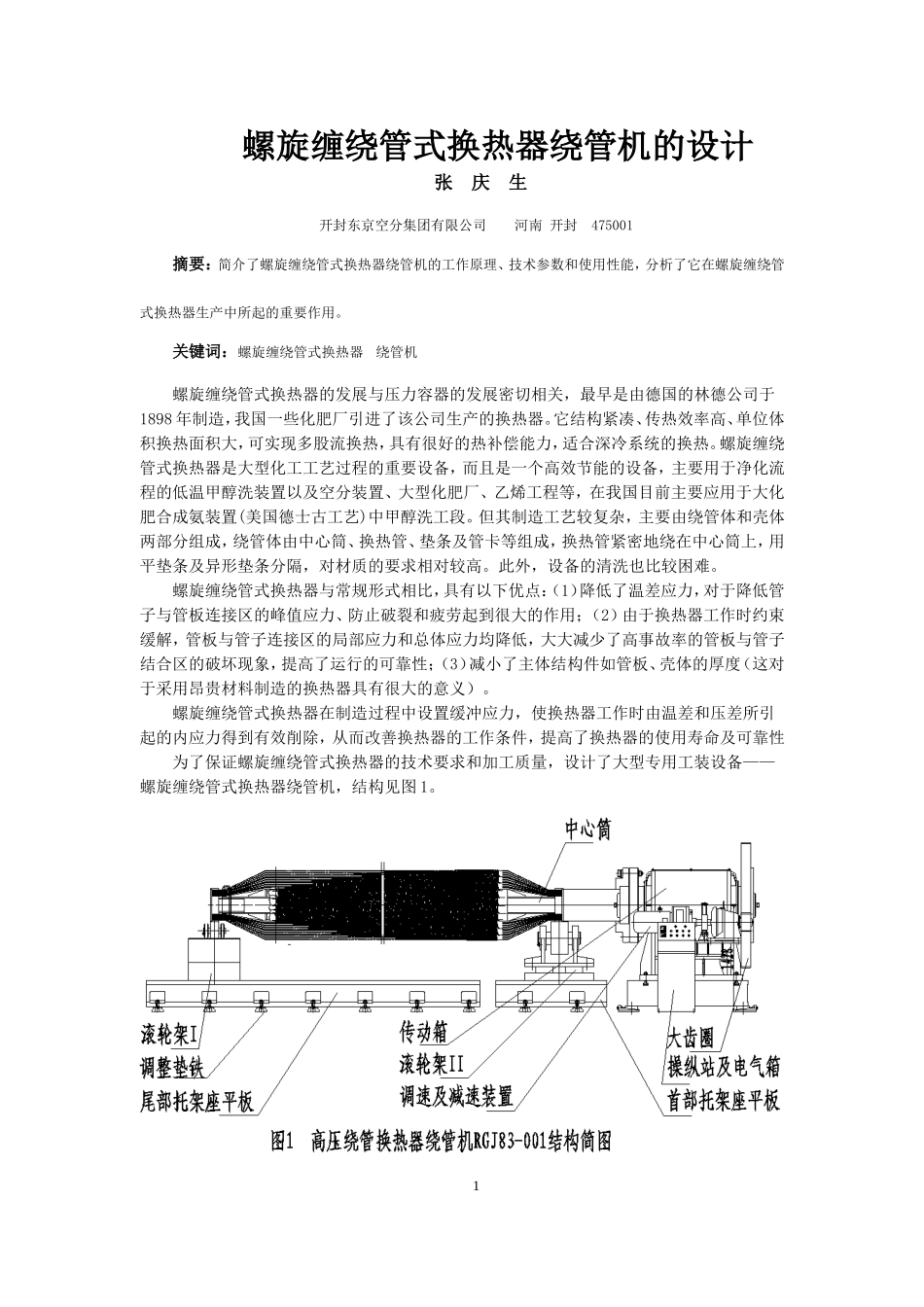

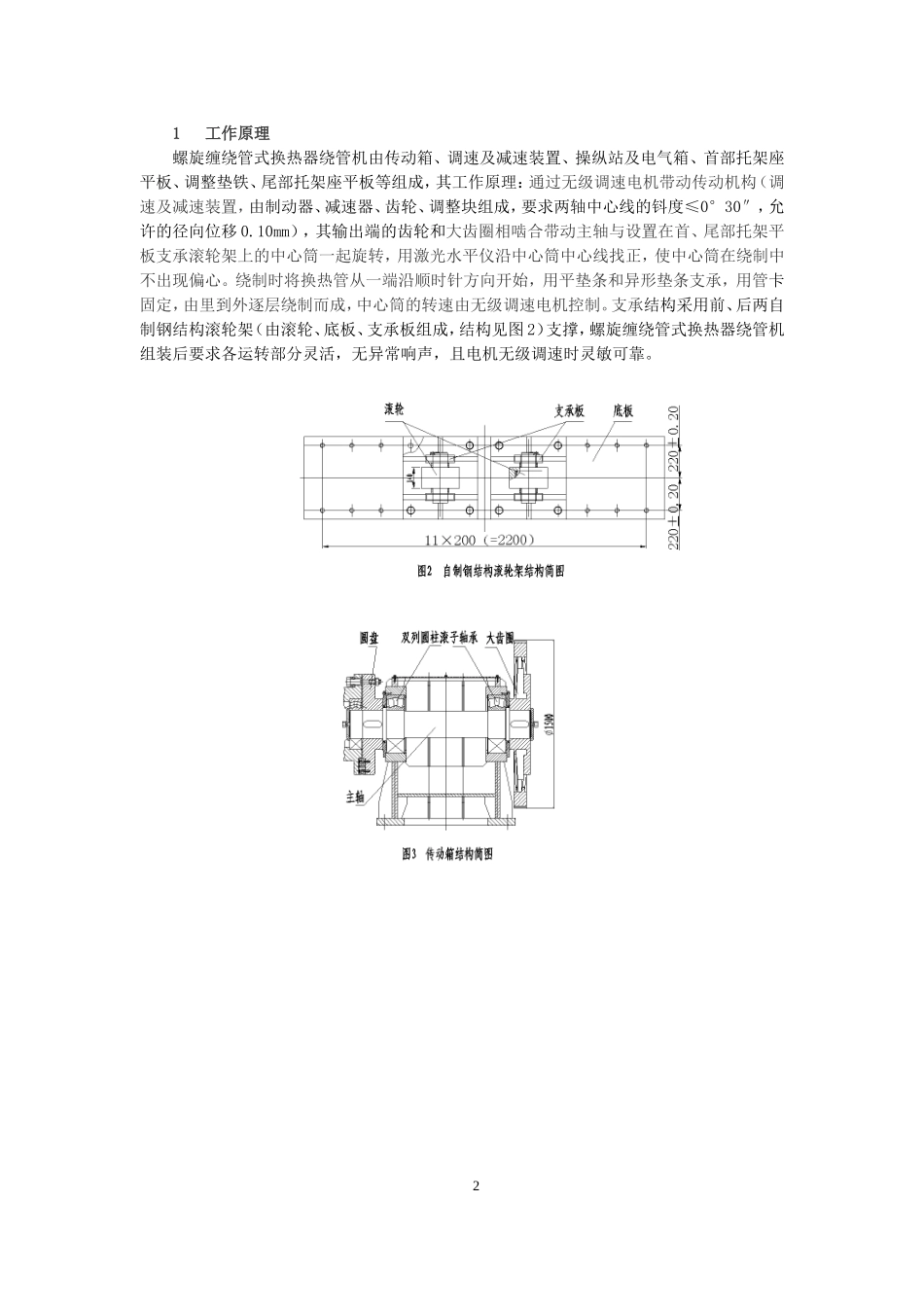

螺旋缠绕管式换热器绕管机的设计张庆生开封东京空分集团有限公司河南开封475001摘要：简介了螺旋缠绕管式换热器绕管机的工作原理、技术参数和使用性能，分析了它在螺旋缠绕管式换热器生产中所起的重要作用。关键词：螺旋缠绕管式换热器绕管机螺旋缠绕管式换热器的发展与压力容器的发展密切相关，最早是由德国的林德公司于1898年制造，我国一些化肥厂引进了该公司生产的换热器。它结构紧凑、传热效率高、单位体积换热面积大，可实现多股流换热，具有很好的热补偿能力，适合深冷系统的换热。螺旋缠绕管式换热器是大型化工工艺过程的重要设备，而且是一个高效节能的设备，主要用于净化流程的低温甲醇洗装置以及空分装置、大型化肥厂、乙烯工程等，在我国目前主要应用于大化肥合成氨装置(美国德士古工艺)中甲醇洗工段。但其制造工艺较复杂，主要由绕管体和壳体两部分组成，绕管体由中心筒、换热管、垫条及管卡等组成，换热管紧密地绕在中心筒上，用平垫条及异形垫条分隔，对材质的要求相对较高。此外，设备的清洗也比较困难。螺旋缠绕管式换热器与常规形式相比，具有以下优点：（1）降低了温差应力，对于降低管子与管板连接区的峰值应力、防止破裂和疲劳起到很大的作用；（2）由于换热器工作时约束缓解，管板与管子连接区的局部应力和总体应力均降低，大大减少了高事故率的管板与管子结合区的破坏现象，提高了运行的可靠性；（3）减小了主体结构件如管板、壳体的厚度（这对于采用昂贵材料制造的换热器具有很大的意义）。螺旋缠绕管式换热器在制造过程中设置缓冲应力，使换热器工作时由温差和压差所引起的内应力得到有效削除，从而改善换热器的工作条件，提高了换热器的使用寿命及可靠性为了保证螺旋缠绕管式换热器的技术要求和加工质量，设计了大型专用工装设备——螺旋缠绕管式换热器绕管机，结构见图1。它由大齿圈、传动箱、调速及减速装置、操纵站及电气箱、传动箱底座平板、滚轮架、11工作原理螺旋缠绕管式换热器绕管机由传动箱、调速及减速装置、操纵站及电气箱、首部托架座平板、调整垫铁、尾部托架座平板等组成，其工作原理：通过无级调速电机带动传动机构（调速及减速装置，由制动器、减速器、齿轮、调整块组成，要求两轴中心线的钭度≤0°30″，允许的径向位移0.10mm），其输出端的齿轮和大齿圈相啮合带动主轴与设置在首、尾部托架平板支承滚轮架上的中心筒一起旋转，用激光水平仪沿中心筒中心线找正，使中心筒在绕制中不出现偏心。绕制时将换热管从一端沿顺时针方向开始，用平垫条和异形垫条支承，用管卡固定，由里到外逐层绕制而成，中心筒的转速由无级调速电机控制。支承结构采用前、后两自制钢结构滚轮架（由滚轮、底板、支承板组成，结构见图2）支撑，螺旋缠绕管式换热器绕管机组装后要求各运转部分灵活，无异常响声，且电机无级调速时灵敏可靠。22主要技术参数（参照图1）绕管体最大直径/mm2800绕管体最大质量/t≤83绕管转速/r.min-11～4绕管中心距平板面距离/mm1000绕管中心距车间地坪面距离/mm1428绕管最大扭矩/N·M26392对接支承法兰直径/mm1000主电机功率/kW11尾部托架最大调整移动量/mm30003设备的优点该绕管机可保证绕管体在重力作用下仍可顺利转动，能承载最大载荷83t。性能优于同类设备，能在同一设备上绕制φ1000～2800mm（见图1）的绕管换热器，实现了自动控制。与现有技术相比，它的优点：1）由于传动箱（由大齿圈、主轴、圆盘、滚子轴承等组成，结构见图3）两端、主轴前后都采用相同型号的双列圆柱滚子轴承，主要承受径向载荷，使其承载能力增大，绕制绕管体的吨位增加。2）大齿圈后置（见图3）可使主轴受力均衡，降低主轴的旋转速度，并向主轴传递扭矩，在绕制中，保持绕管体具有大的旋转惯性和稳定性。3）由于大齿圈作为二级变速，省去了庞大的变速机构，使绕管机体积变小，结构更加合理（见图1）。4）绕管机由无级调速电机实现无级变速。该绕管机可正确地选定定位基准、定位方法和定位元件，必要时还能进行激光定位误差分析，还兼顾了设备中其他零部件结构对加工精度的影响，满足了设备的加工精度要求。在螺旋缠绕管式换热器制造中，保证了绕管体绕制中...
