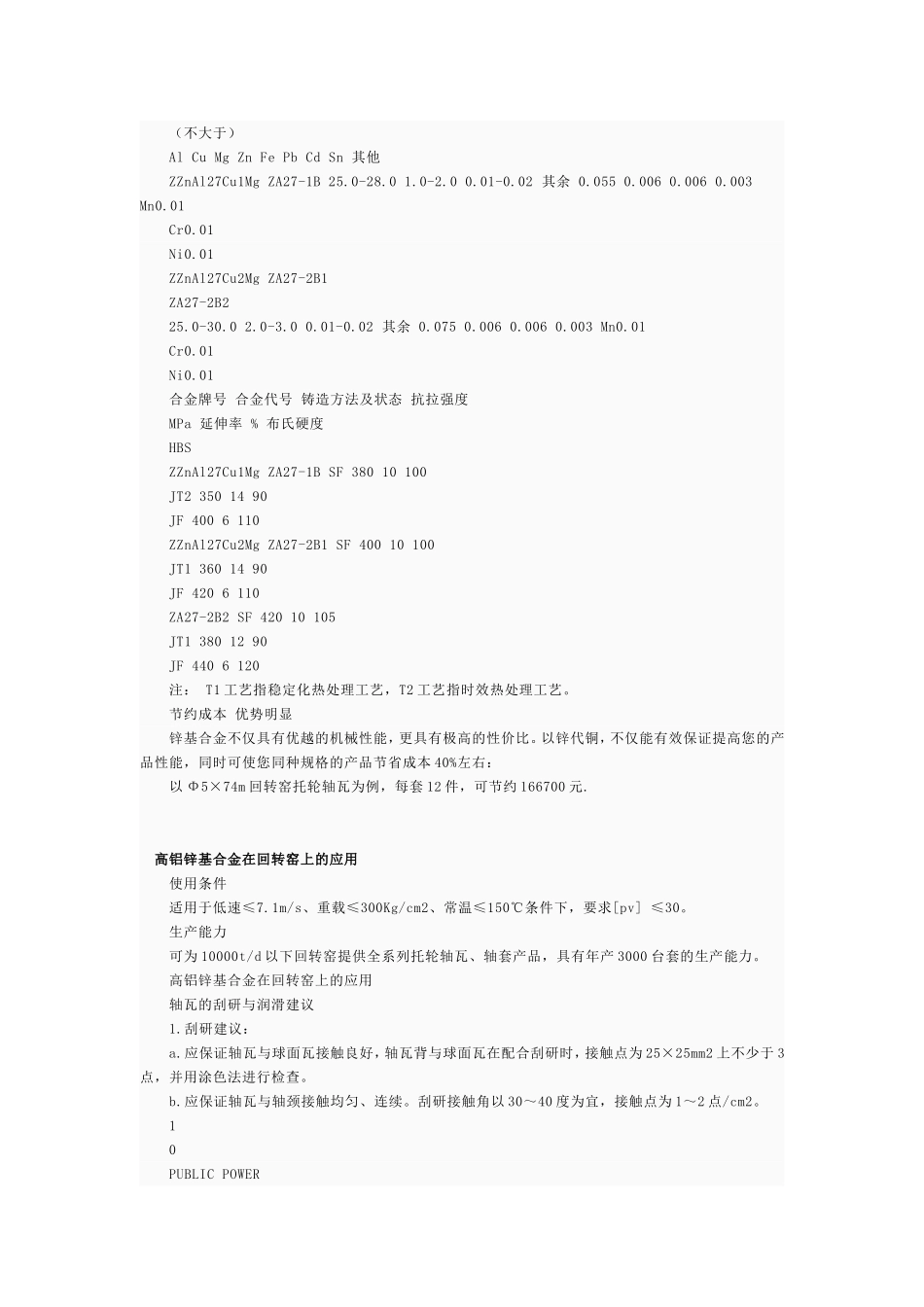

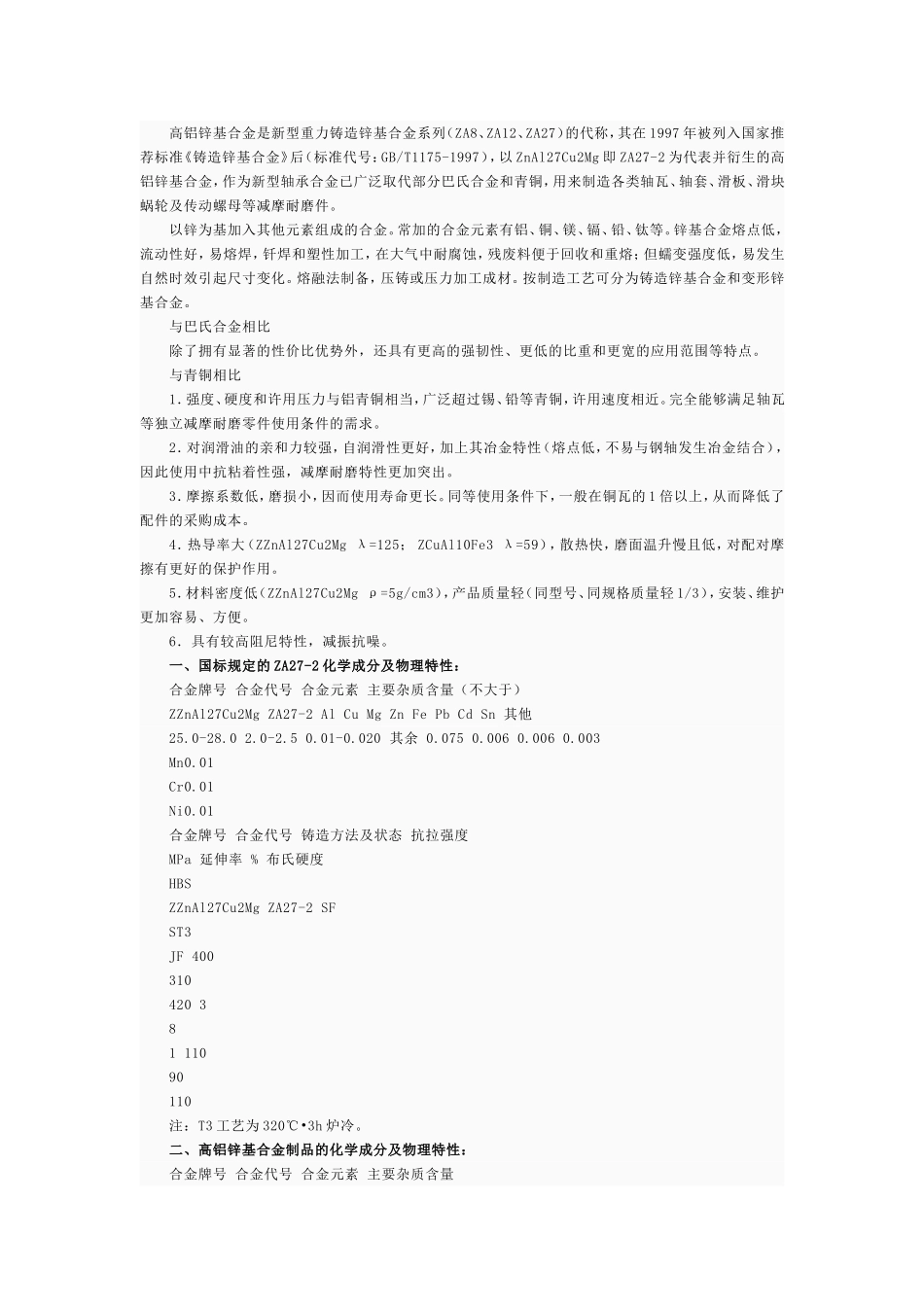

Q345是一种钢材的材质。它是低合金钢（C<0.2%)，广泛应用于桥梁、车辆、船舶、建筑、压力容器等。Q代表的是这种材质的屈服，后面的345，就是指这种材质的屈服值，在345左右。并会随着材质的厚度的增加而使其屈服值减小。Q345A，Q345B，Q345C，Q345D，Q345E。这是等级的区分，所代表的，主要是冲击的温度有所不同而已！Q345A级，是不做冲击;Q345B级，是20度常温冲击;Q345C级，是0度冲击;Q345D级，是－20度冲击;Q345E级，是－40度冲击。在不同的冲击温度，冲击的数值也有所不同。在板材里，属低合金系列。在低合金的材质里，此种材质为最普通的。Q345过去的一种叫法为：16Mn。Q345的外部执行标准为：GB709，内部执行标准为：GB/T1591-94由于执行标准的原因，此种钢板允许负公差交货。Q235与Q345的区别不同:Q235的屈服强度下限为235MPa,Q345的屈服强度下限为345MPa（Q的意义为汉字的"屈"字，后面的数值代表屈服强度下限）2、二者合金含量不同：Q235为普通碳钢，Q345为低合金钢Q235是碳素结构钢,与旧标准GB700-79牌号对照A3、C3Q345是低合金结构钢，与旧标准1591-88牌号对照12MnV、16Mn16MnRE、18Nb、14MnNbQ235--金属结构件，心部强度要求不高的渗碳或氰化零件，拉杆、连杆、吊钩、车钩、螺栓螺母、套筒、轴及焊接件Q345--综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的结构、机械零件、建筑结构、一般金属结构件，热轧或正火状态使用，可用于-40℃以上寒冷地区的各种结构根据你设计的结构具体情况来定.如结构是强度控制,可考虑采用Q345如结构是刚度控制,可考虑采用Q235价格Q345稍贵点,但因其高强度,可节省材料.锌基合金锌基合金锌基合金—新型轴承合金高铝锌基合金是新型重力铸造锌基合金系列（ZA8、ZA12、ZA27）的代称，其在1997年被列入国家推荐标准《铸造锌基合金》后（标准代号：GB/T1175-1997），以ZnAl27Cu2Mg即ZA27-2为代表并衍生的高铝锌基合金，作为新型轴承合金已广泛取代部分巴氏合金和青铜，用来制造各类轴瓦、轴套、滑板、滑块蜗轮及传动螺母等减摩耐磨件。以锌为基加入其他元素组成的合金。常加的合金元素有铝、铜、镁、镉、铅、钛等。锌基合金熔点低，流动性好，易熔焊，钎焊和塑性加工，在大气中耐腐蚀，残废料便于回收和重熔；但蠕变强度低，易发生自然时效引起尺寸变化。熔融法制备，压铸或压力加工成材。按制造工艺可分为铸造锌基合金和变形锌基合金。与巴氏合金相比除了拥有显著的性价比优势外，还具有更高的强韧性、更低的比重和更宽的应用范围等特点。与青铜相比1．强度、硬度和许用压力与铝青铜相当，广泛超过锡、铅等青铜，许用速度相近。完全能够满足轴瓦等独立减摩耐磨零件使用条件的需求。2．对润滑油的亲和力较强，自润滑性更好，加上其冶金特性（熔点低，不易与钢轴发生冶金结合），因此使用中抗粘着性强，减摩耐磨特性更加突出。3．摩擦系数低，磨损小，因而使用寿命更长。同等使用条件下，一般在铜瓦的1倍以上，从而降低了配件的采购成本。4．热导率大（ZZnAl27Cu2Mgλ=125；ZCuAl10Fe3λ=59），散热快，磨面温升慢且低，对配对摩擦有更好的保护作用。5．材料密度低（ZZnAl27Cu2Mgρ=5g/cm3），产品质量轻（同型号、同规格质量轻1/3），安装、维护更加容易、方便。6．具有较高阻尼特性，减振抗噪。一、国标规定的ZA27-2化学成分及物理特性：合金牌号合金代号合金元素主要杂质含量（不大于）ZZnAl27Cu2MgZA27-2AlCuMgZnFePbCdSn其他25.0-28.02.0-2.50.01-0.020其余0.0750.0060.0060.003Mn0.01Cr0.01Ni0.01合金牌号合金代号铸造方法及状态抗拉强度MPa延伸率%布氏硬度HBSZZnAl27Cu2MgZA27-2SFST3JF40031042038111090110注：T3工艺为320℃•3h炉冷。二、高铝锌基合金制品的化学成分及物理特性：合金牌号合金代号合金元素主要杂质含量（不大于）AlCuMgZnFePbCdSn其他ZZnAl27Cu1MgZA27-1B25.0-28.01.0-2.00.01-0.02其余0.0550.0060.0060.003Mn0.01Cr0.01Ni0.01ZZnAl27Cu2MgZA27-2B1ZA27-2B225.0-30.02.0-3.00.01-0.02其余0.0750.0060.0060.003Mn0.01Cr0.01Ni0.01合金牌号合金代...
