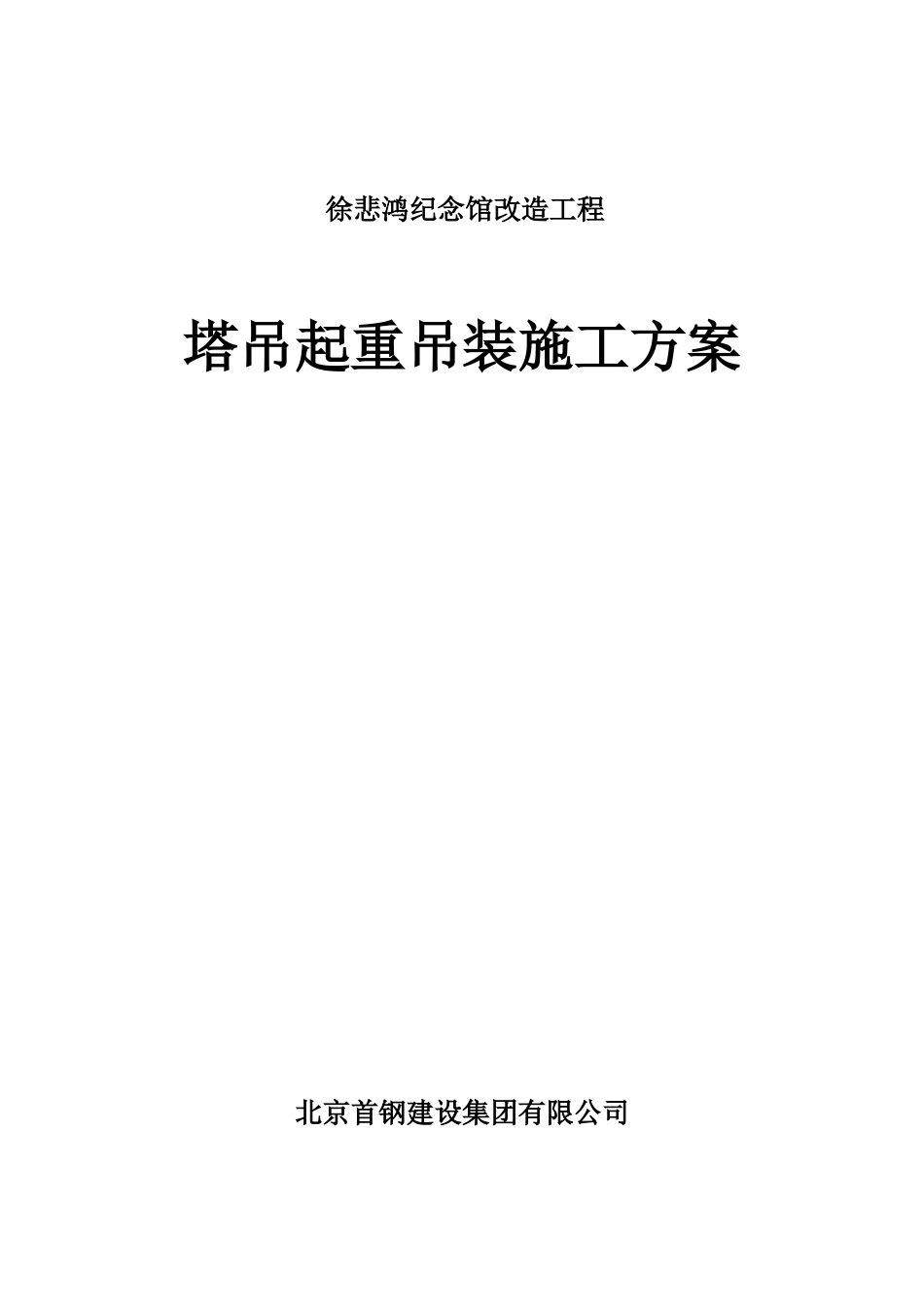

徐悲鸿纪念馆改造工程塔吊起重吊装施工方案北京首钢建设集团有限公司二0一三年塔吊起重吊装施工方案1.编制依据：1.1《现行建筑施工规范大全》1.2《施工常用机械操作规程》1.3《安全技术交底》1.4《塔吊起重吊装操作手册》1.5施工组织设计2.工程概况徐悲鸿纪念馆改造工程；工程建设地点：西城区新街口北大街53#；本工程地下2层、地上4层、局部5层，地下为框剪结构、地上框架结构；建筑高度：檐口高21.4m、总高27.1m、；A塔一层层高为5.8m，2、3层层高：5.25m、4层层高5.1m；B塔部分建筑层数为5层，1-4层层高为3.9m、5层层高5.1m；地下车库高度为5m；消防水池层3.5m、地下画库5.7m；总建筑面积：10885平方米；总工期：415天。本工程由北京市文物局投资建设，北京通程泛华建筑工程顾问有限公司设计，建研凯勃建设工程咨询有限公司监理，北京首钢建设集团有限公司组织施工。3.工程场地四周及施工现场布置情况详见本工程现场施工平面布置图4.本工程安装了1台塔吊，塔吊类型均为LT20-5613。5.起重吊装前，必须对工作现场环境、经过路线、架空电线、建筑物以及构件重量和分布等情况进行全面了解，吊装操作规定如下：5.1起重作业时应有足够的工作场地，起重臂杆起落及回转半径内无障碍物5.2操作前重点检查；5.2.1机械结构的外观情况，各传动机构应正常；5.2.2各齿轮箱、液压油箱的油位应符合标准；5.2.3主要部位连接螺栓应无松动；5.2.4钢丝绳磨损情况及穿绕滑轮应符合规定；5.2.5供电电缆应无磨损；5.2.6检查电源电压是否达到380伏特，其变动范围不得超过±20伏特，送电前启动控制开关应在零位。接通电源，检查金属结构部分无漏电后方可上机操作；5.2.7空载运转，检查行走、回转、起重、变幅等各机构的制动器、安全限位、防护装置等确认正确后，方可作业。5.3在作业时，操作人员在进行起重机行走、回转、吊钩升降、变幅等动作前，应鸣声示意。5.4起重机的指挥人员必须经过培训取得合格证后，方可担任指挥。作业时应与操作人员密切配合。操作人员应严格执行指挥人员的信号，如信号不清或错误，操作人员应拒绝执行。5.5当操作室远离地面，正常指挥发生困难时，可设高空、地面两个指挥人员采用对讲机进行指挥。5.6遇六级以上大风、大雪、大雾等恶劣天气时应停止起重机露天作业。5.7起重机的变幅指示器、力矩限位器以及起重机的各种行程限位开关等保护装置，必须完整齐全、灵敏可靠，不得随意调整和拆除。严禁用限位装置代替操作机构。5.8起重机作业时，重物下方不得有人停留或通过。严禁用塔吊运载人员。5.9起重机机械必须按规定的起重性能作业，不得超荷载和吊不明重量的物件。5.10严禁使用起重机进行斜拉、斜吊、和起吊地下埋设或凝结在地面上的重物。现场浇注的砼构件或模板，必须全部松动后方可起吊。5.11起吊重物时应绑扎平稳、牢固，不得在重物上堆放或悬挂零星物件。零星材料和物件，必须用吊笼或钢丝绳绑扎牢固后，方可起吊。标有绑扎位置的或记号的物件，应按标明位置绑扎。绑扎钢丝绳与物件的夹角不得小于30°。5.12起重机在雨雪天气作业时，应先经过试吊，确认制动器灵敏可靠后方可进行作业。5.13起重机在吊装满载时或接近满荷载时，应先将重物吊离地面20-50cm停止提升检查：起重机的稳定性能、制动器的可靠性、重物的平衡性、绑扎的牢固性。确认无误后方可再行提升。对于有可能晃动的重物，必须栓拉绳。5.14重物提升和降落速度要均匀。严禁突快突慢和突然制动。左右回转动作要平稳，当回转未停稳前不得作回转运动。5.15起重机不得靠近架空输电线路作业，如限位现场条件，必须在线路近旁作业时，应采取安全保护措施；施工现场东门外的变压器采用杉杆防护。起重机与架空输电导线的安全距离不得小于下表规定：输电导线电压1KV以下1-15KV20-40KV60-110KV220KV允许沿输电导线垂直方向最近距离（m）1.53456允许沿输电导线水平方向最近距离（m）11.52465.16起重机使用的钢丝绳，应有制造厂的技术证明文件作为依据。如无证件时应经过试验合格后方可使用。5.17起重机使用的钢丝绳，其结构形式、规格强度必须符合该型起重机的要求。钢丝绳固定、排列整齐，放出钢丝绳时，卷筒上至少保留3圈...
