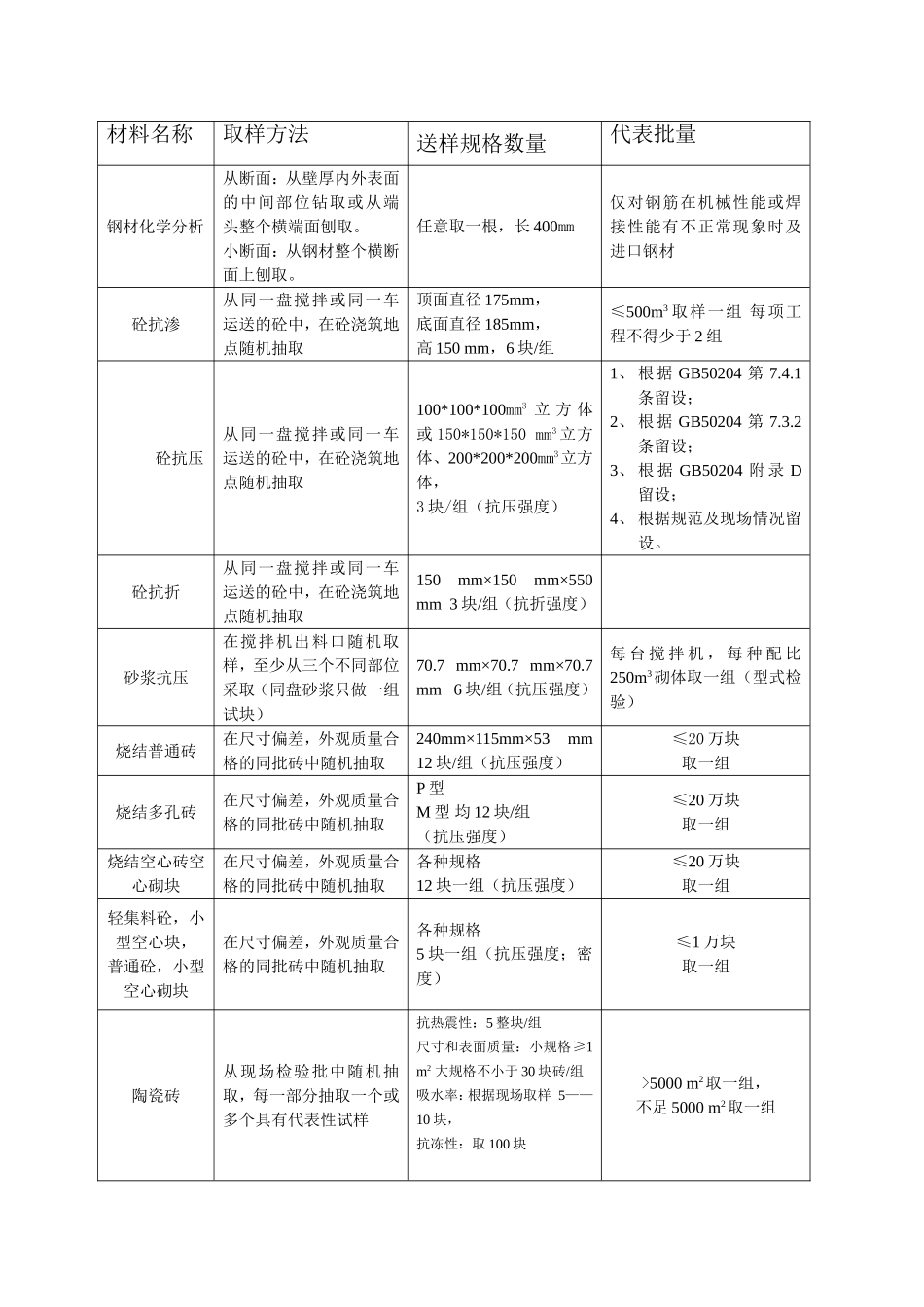

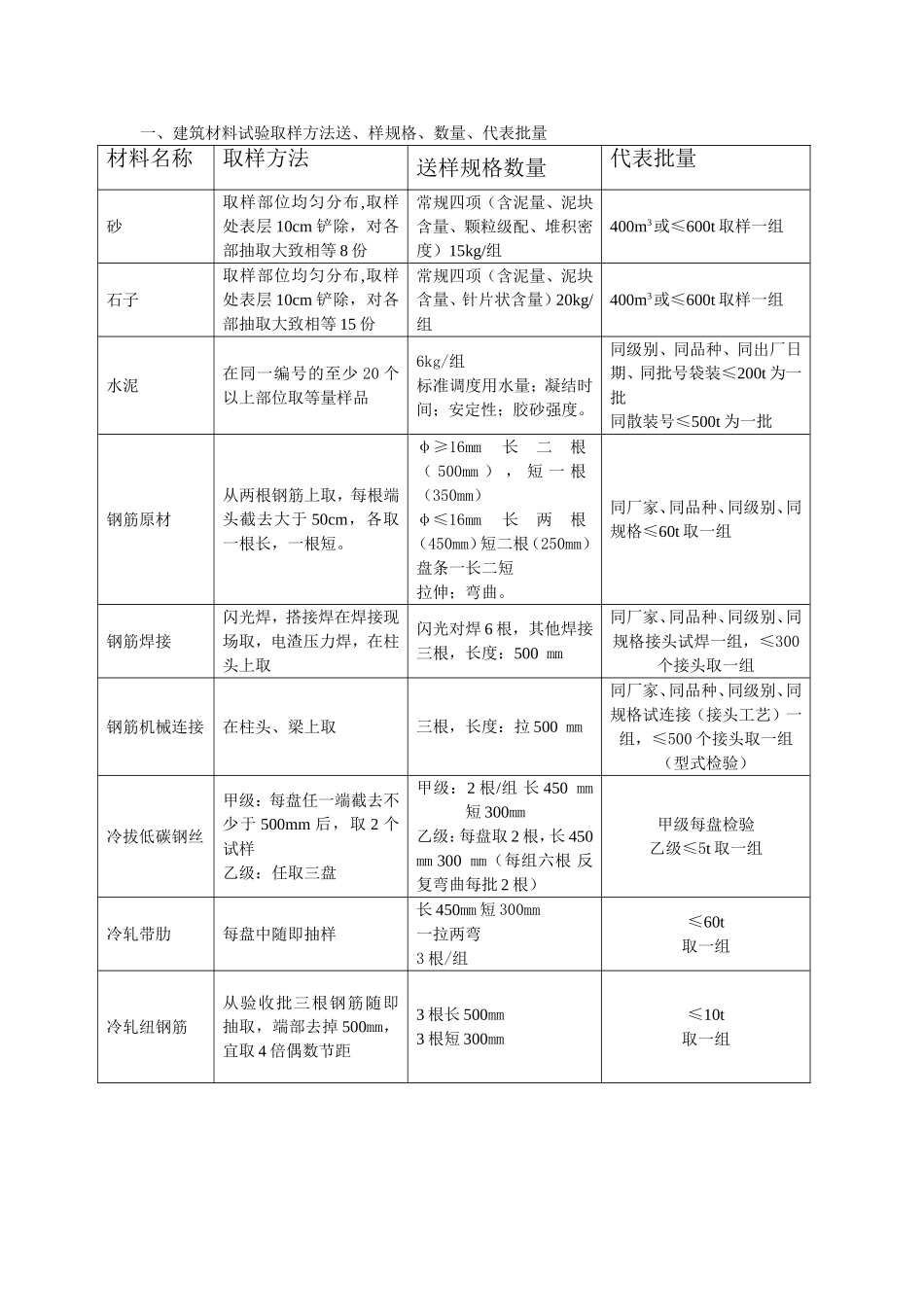

一、建筑材料试验取样方法送、样规格、数量、代表批量材料名称取样方法送样规格数量代表批量砂取样部位均匀分布,取样处表层10cm铲除，对各部抽取大致相等8份常规四项（含泥量、泥块含量、颗粒级配、堆积密度）15kg/组400m3或≤600t取样一组石子取样部位均匀分布,取样处表层10cm铲除，对各部抽取大致相等15份常规四项（含泥量、泥块含量、针片状含量）20kg/组400m3或≤600t取样一组水泥在同一编号的至少20个以上部位取等量样品6kg/组标准调度用水量；凝结时间；安定性；胶砂强度。同级别、同品种、同出厂日期、同批号袋装≤200t为一批同散装号≤500t为一批钢筋原材从两根钢筋上取，每根端头截去大于50cm，各取一根长，一根短。φ≥16mm长二根（500mm），短一根（350mm）φ≤16mm长两根（450mm）短二根（250mm）盘条一长二短拉伸；弯曲。同厂家、同品种、同级别、同规格≤60t取一组钢筋焊接闪光焊，搭接焊在焊接现场取，电渣压力焊，在柱头上取闪光对焊6根，其他焊接三根，长度：500mm同厂家、同品种、同级别、同规格接头试焊一组，≤300个接头取一组钢筋机械连接在柱头、梁上取三根，长度：拉500mm同厂家、同品种、同级别、同规格试连接（接头工艺）一组，≤500个接头取一组（型式检验）冷拔低碳钢丝甲级：每盘任一端截去不少于500mm后，取2个试样乙级：任取三盘甲级：2根/组长450mm短300mm乙级：每盘取2根，长450mm300mm（每组六根反复弯曲每批2根）甲级每盘检验乙级≤5t取一组冷轧带肋每盘中随即抽样长450mm短300mm一拉两弯3根/组≤60t取一组冷轧纽钢筋从验收批三根钢筋随即抽取，端部去掉500mm，宜取4倍偶数节距3根长500mm3根短300mm≤10t取一组材料名称取样方法送样规格数量代表批量钢材化学分析从断面：从壁厚内外表面的中间部位钻取或从端头整个横端面刨取。小断面：从钢材整个横断面上刨取。任意取一根，长400mm仅对钢筋在机械性能或焊接性能有不正常现象时及进口钢材砼抗渗从同一盘搅拌或同一车运送的砼中，在砼浇筑地点随机抽取顶面直径175mm，底面直径185mm，高150mm，6块/组≤500m3取样一组每项工程不得少于2组砼抗压从同一盘搅拌或同一车运送的砼中，在砼浇筑地点随机抽取100*100*100mm3立方体或150*150*150mm3立方体、200*200*200mm3立方体，3块/组（抗压强度）1、根据GB50204第7.4.1条留设；2、根据GB50204第7.3.2条留设；3、根据GB50204附录D留设；4、根据规范及现场情况留设。砼抗折从同一盘搅拌或同一车运送的砼中，在砼浇筑地点随机抽取150mm×150mm×550mm3块/组（抗折强度）砂浆抗压在搅拌机出料口随机取样，至少从三个不同部位采取（同盘砂浆只做一组试块）70.7mm×70.7mm×70.7mm6块/组（抗压强度）每台搅拌机，每种配比250m3砌体取一组（型式检验）烧结普通砖在尺寸偏差，外观质量合格的同批砖中随机抽取240mm×115mm×53mm12块/组（抗压强度）≤20万块取一组烧结多孔砖在尺寸偏差，外观质量合格的同批砖中随机抽取P型M型均12块/组（抗压强度）≤20万块取一组烧结空心砖空心砌块在尺寸偏差，外观质量合格的同批砖中随机抽取各种规格12块一组（抗压强度）≤20万块取一组轻集料砼，小型空心块，普通砼，小型空心砌块在尺寸偏差，外观质量合格的同批砖中随机抽取各种规格5块一组（抗压强度；密度）≤1万块取一组陶瓷砖从现场检验批中随机抽取，每一部分抽取一个或多个具有代表性试样抗热震性：5整块/组尺寸和表面质量：小规格≥1m2大规格不小于30块砖/组吸水率：根据现场取样5——10块，抗冻性：取100块>5000m2取一组，不足5000m2取一组材料名称取样方法送样规格数量代表批量土壤密度每段每层检验，在夯实层的下半部（至每表面下的三分之二处）取样每层填筑1000m3，每1000m3取一组；每层填筑3000m3，每3000m3取一组（2只环刀/组）根据回填土数量和部位而定，每层填土量不足300m3，土层取样不少于3组。土壤击实取回填部位有代表性的土样15~20kg（轻型击实仪）40kg（重型击实仪）每种土类取一组石油沥青从每个取样单位的不同部位取五处洁净试样，每处取样大致相等2kg≤20t取一组防水卷材切除距外层卷头2.5m后，顺纵向截取长度为1m的全幅卷材1m2同一品种、规格1000...
