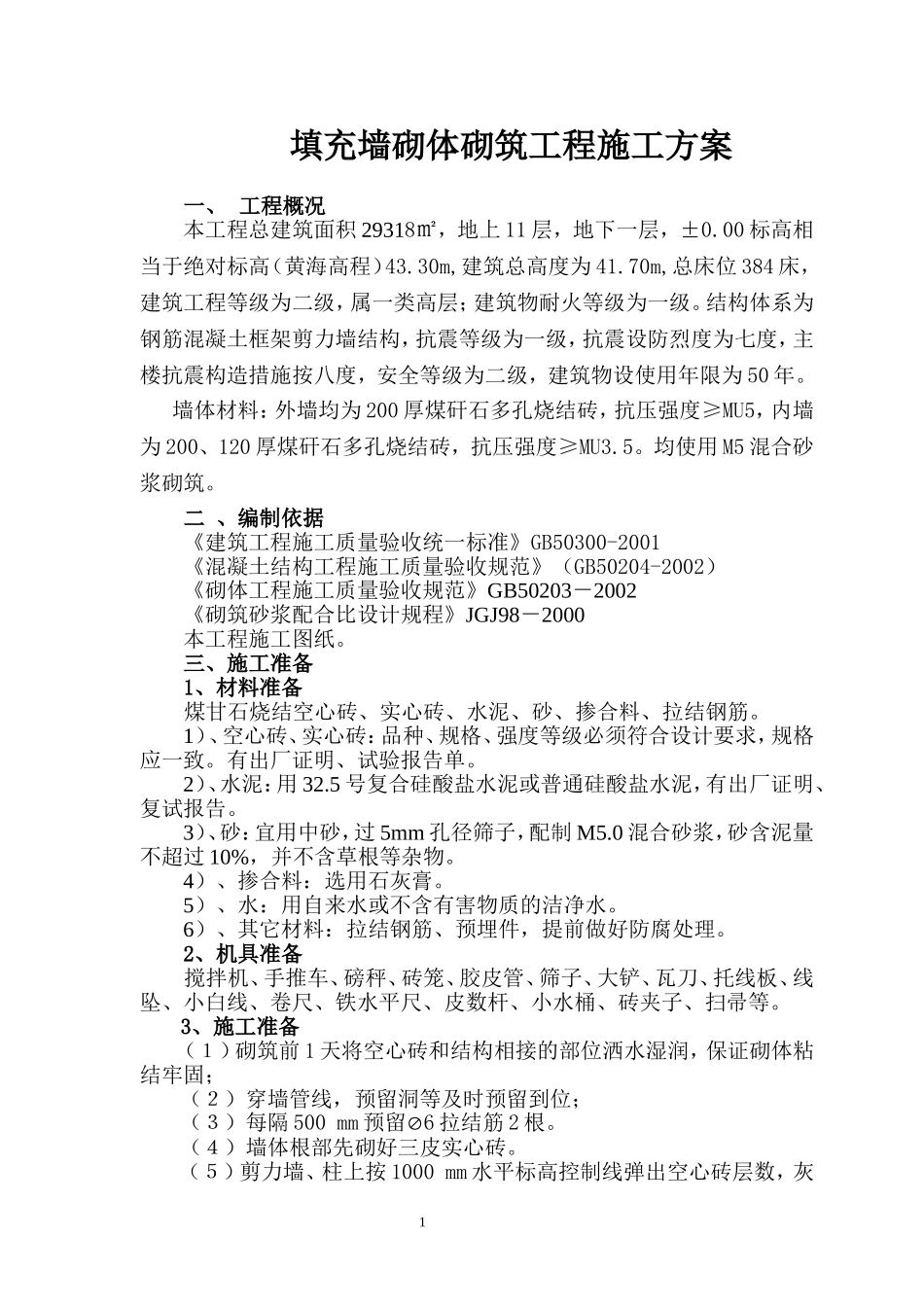

填充墙砌体砌筑工程施工方案一、工程概况本工程总建筑面积29318㎡，地上11层，地下一层，±0.00标高相当于绝对标高（黄海高程）43.30m,建筑总高度为41.70m,总床位384床，建筑工程等级为二级，属一类高层；建筑物耐火等级为一级。结构体系为钢筋混凝土框架剪力墙结构，抗震等级为一级，抗震设防烈度为七度，主楼抗震构造措施按八度，安全等级为二级，建筑物设使用年限为50年。墙体材料：外墙均为200厚煤矸石多孔烧结砖，抗压强度≥MU5，内墙为200、120厚煤矸石多孔烧结砖，抗压强度≥MU3.5。均使用M5混合砂浆砌筑。二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收规范》（GB50204-2002）《砌体工程施工质量验收规范》GB50203－2002《砌筑砂浆配合比设计规程》JGJ98－2000本工程施工图纸。三、施工准备1、材料准备煤甘石烧结空心砖、实心砖、水泥、砂、掺合料、拉结钢筋。1）、空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。2）、水泥：用32.5号复合硅酸盐水泥或普通硅酸盐水泥，有出厂证明、复试报告。3）、砂：宜用中砂，过5mm孔径筛子，配制M5.0混合砂浆，砂含泥量不超过10%，并不含草根等杂物。4）、掺合料：选用石灰膏。5）、水：用自来水或不含有害物质的洁净水。6）、其它材料：拉结钢筋、预埋件，提前做好防腐处理。2、机具准备搅拌机、手推车、磅秤、砖笼、胶皮管、筛子、大铲、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。3、施工准备（１）砌筑前1天将空心砖和结构相接的部位洒水湿润，保证砌体粘结牢固；（２）穿墙管线，预留洞等及时预留到位；（３）每隔500mm预留6拉结筋2根。（４）墙体根部先砌好三皮实心砖。（５）剪力墙、柱上按1000mm水平标高控制线弹出空心砖层数，灰1缝厚度预先计算，相应的部位弹出门窗洞口尺寸线，并在楼板上标出窗口边线。四、作业条件l、完成室外回填土，基础、主体工程结构验收完毕，并经有关部门验收合格。2、弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续。3、立皮数杆：用30mm*40mm木料制作，皮数杆上门窗洞口、木砖、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，皮数杆的间距15m，转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。4、根据最下面第一皮砖的标高，拉通线检查，如水平缝厚度超过20mm，用细石混凝土找平，不得用水泥砂浆找平或砍砖找平。5、砂浆由实验室做配合比试配，准备好试模。五、操作工艺1、墙体放线、空心砖浇水制备砂浆空心砖排列砌筑2、墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮空心砖的轴线、砌体边线和洞口线。3、基层处理：将砌筑部位墙根的砖表面清扫干净，抹砂浆找平层，拉线用水平尺检查平整度。4、拌制砌筑砂浆：现场采用砂浆搅拌机拌合砂浆，严格按照配合比配制。砂浆配合比用重量比，计量精度为：水泥±2％，砂及掺合料±5％。砂浆的抽样频率按下列规定：(1)每一工作班每台搅拌机取样不得少于一组；(2)每一楼层的每一分项工程取样不得少于一组；(3)每一楼层或250m3砌体中同强度等级和品种的砂浆取样不得少于一组；(4)每组6块，砂浆材料、配比变动时，应重新制作试块。砂浆机投料顺序：水水泥掺合料砂，搅拌均匀。5、空心砖排列：按空心砖排列在砌体线范围内分块定尺、划线，排列空心砖的方法和要求如下：砌筑前根据墙体尺寸、粘土空心砖的尺寸，进行排砖设计，不够整块时可切割成合适的尺寸，但不得小于砖长的1/3；空心砖排列上、下皮应错缝搭砌，搭砌长度为空心砖的1/2，不得小于空心砖高度的1／3，也不应小于150mm。6、空心砖就位与校正：砌筑前一天进行浇水湿润，冲去浮尘，清除空心砖表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位空心砖处开始；应砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。8、砌筑墙体要同时砌起，不得留斜槎。每天砌筑高度...
