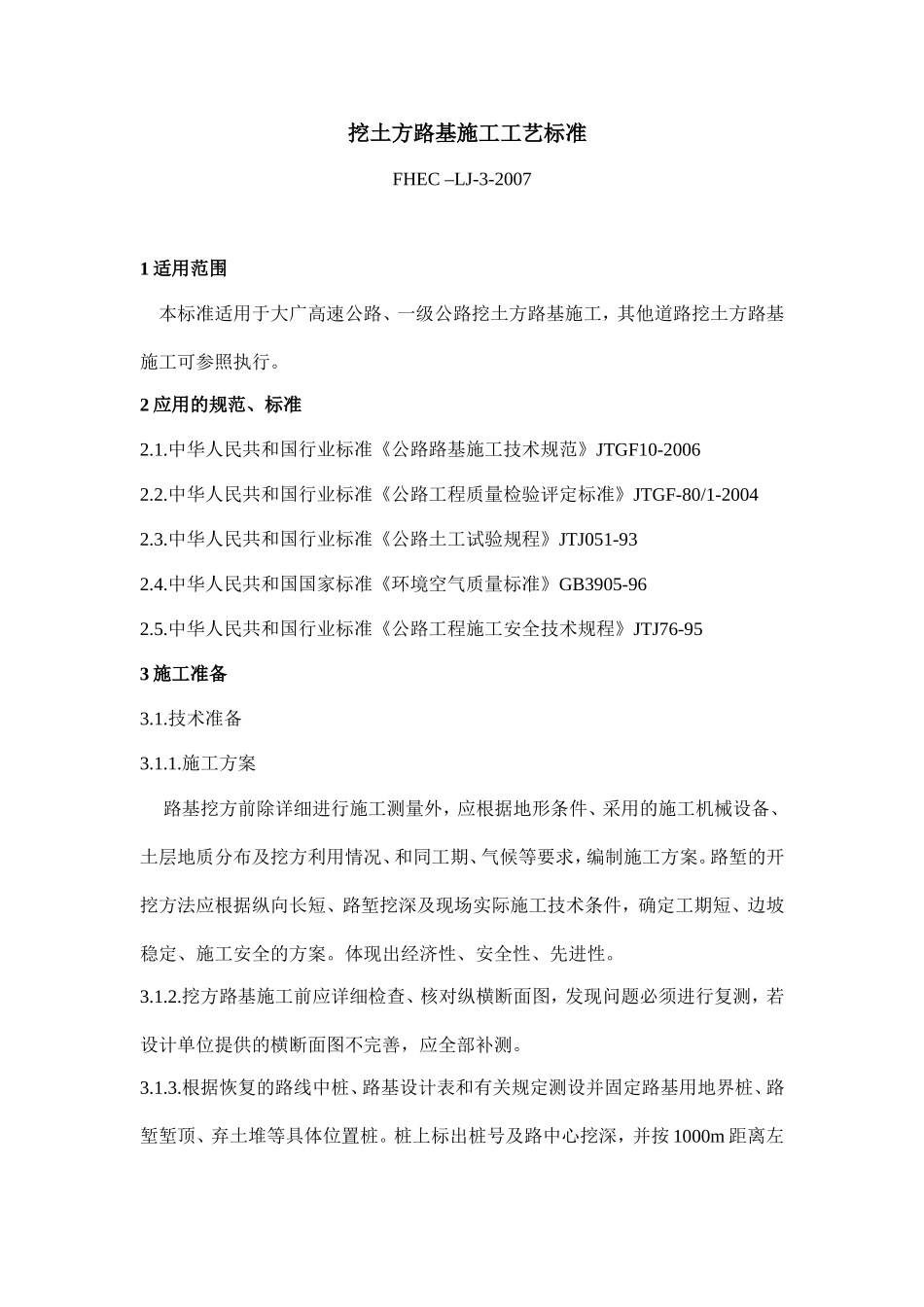

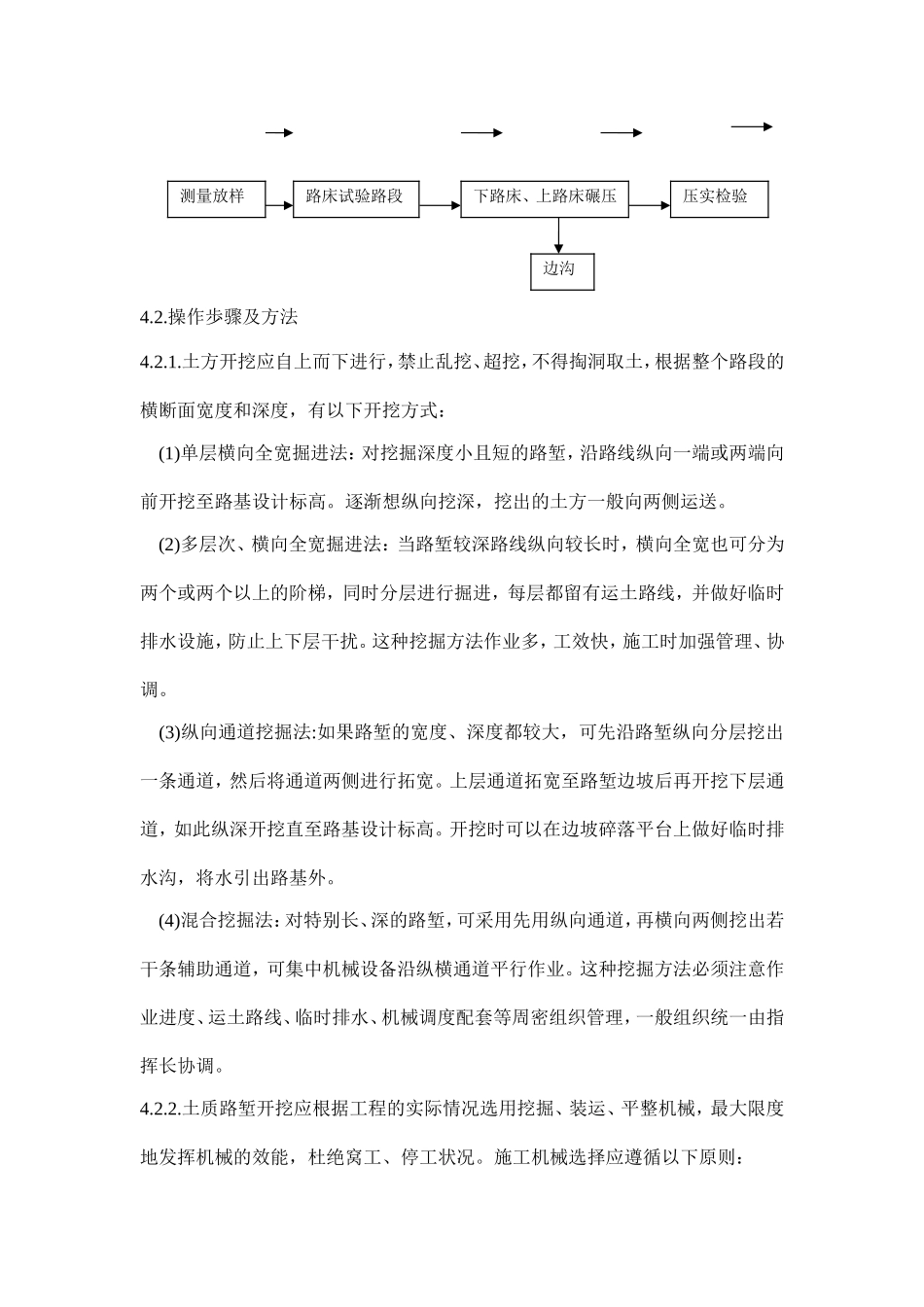

挖土方路基施工工艺标准FHEC–LJ-3-20071适用范围本标准适用于大广高速公路、一级公路挖土方路基施工，其他道路挖土方路基施工可参照执行。2应用的规范、标准2.1.中华人民共和国行业标准《公路路基施工技术规范》JTGF10-20062.2.中华人民共和国行业标准《公路工程质量检验评定标准》JTGF-80/1-20042.3.中华人民共和国行业标准《公路土工试验规程》JTJ051-932.4.中华人民共和国国家标准《环境空气质量标准》GB3905-962.5.中华人民共和国行业标准《公路工程施工安全技术规程》JTJ76-953施工准备3.1.技术准备3.1.1.施工方案路基挖方前除详细进行施工测量外，应根据地形条件、采用的施工机械设备、土层地质分布及挖方利用情况、和同工期、气候等要求，编制施工方案。路堑的开挖方法应根据纵向长短、路堑挖深及现场实际施工技术条件，确定工期短、边坡稳定、施工安全的方案。体现出经济性、安全性、先进性。3.1.2.挖方路基施工前应详细检查、核对纵横断面图，发现问题必须进行复测，若设计单位提供的横断面图不完善，应全部补测。3.1.3.根据恢复的路线中桩、路基设计表和有关规定测设并固定路基用地界桩、路堑堑顶、弃土堆等具体位置桩。桩上标出桩号及路中心挖深，并按1000m距离左右增设临时水准点。采用机械开挖时，应在边坡坡顶处标明挖深标志，并在距中心桩必要的安全距离设立能控制路基标高的控制桩，以随时进行施工控制，其间距不宜大于50m。地形复杂、工程量集中的深路堑地段，应加密临时水准点、中桩、边桩，精心控制测量，避免欠挖、超挖。截水沟、排水沟放样时，可每隔20m左右在沟内外缘钉木桩标明里程及挖深3.2.机械设备3.2.1.挖土机械：挖掘机、推土机你、装载机、平地机铲运机、自卸汽车等。3.2.2.一般工具:铁锹、手推车、坡度尺、钢卷尺或皮尺、放样线绳等。3.3.作业条件3.3.1.排水系统优先修建。正式开挖前，应在路堑堑顶开挖临时截水沟，将坡面雨水引出路堑外，临时截水沟与永久性的排水、截水系统结和起来效果更好。开挖有地下水的路堑时，应根据当地工程地质资料，采取措施降低地下水位一般降至开挖面以下50cm。3.3.2.所有施工人员进行培训，现场技术施工人员对作业层队伍进行全面技术、安全、质量、环保内容的交底。4操作工艺4.1.工艺流程施工测量路基临时排水设施路堑开挖弃土或利用土土工试验4.2.操作歩骤及方法4.2.1.土方开挖应自上而下进行，禁止乱挖、超挖，不得掏洞取土，根据整个路段的横断面宽度和深度，有以下开挖方式：(1)单层横向全宽掘进法：对挖掘深度小且短的路堑，沿路线纵向一端或两端向前开挖至路基设计标高。逐渐想纵向挖深，挖出的土方一般向两侧运送。(2)多层次、横向全宽掘进法：当路堑较深路线纵向较长时，横向全宽也可分为两个或两个以上的阶梯，同时分层进行掘进，每层都留有运土路线，并做好临时排水设施，防止上下层干扰。这种挖掘方法作业多，工效快，施工时加强管理、协调。(3)纵向通道挖掘法:如果路堑的宽度、深度都较大，可先沿路堑纵向分层挖出一条通道，然后将通道两侧进行拓宽。上层通道拓宽至路堑边坡后再开挖下层通道，如此纵深开挖直至路基设计标高。开挖时可以在边坡碎落平台上做好临时排水沟，将水引出路基外。(4)混合挖掘法：对特别长、深的路堑，可采用先用纵向通道，再横向两侧挖出若干条辅助通道，可集中机械设备沿纵横通道平行作业。这种挖掘方法必须注意作业进度、运土路线、临时排水、机械调度配套等周密组织管理，一般组织统一由指挥长协调。4.2.2.土质路堑开挖应根据工程的实际情况选用挖掘、装运、平整机械，最大限度地发挥机械的效能，杜绝窝工、停工状况。施工机械选择应遵循以下原则：测量放样路床试验路段下路床、上路床碾压边沟压实检验(1)适用性原则：机械的性能、数量要与工程进度、工程量相匹配，避免因机械工作能力不足和过剩造成延缓工期或机械效率太低现象，尽量选择满足施工内容的机种和机型。(2)经济性原则:高速公路的路基土方量都较集中，量又大，采用大型机械配套施工，确保工期，人工成本低，充分体现机械化施工先进性和可靠性。(3)可靠的安全性能。要选择噪音小、不污染环境和生态平衡的便于自动...
