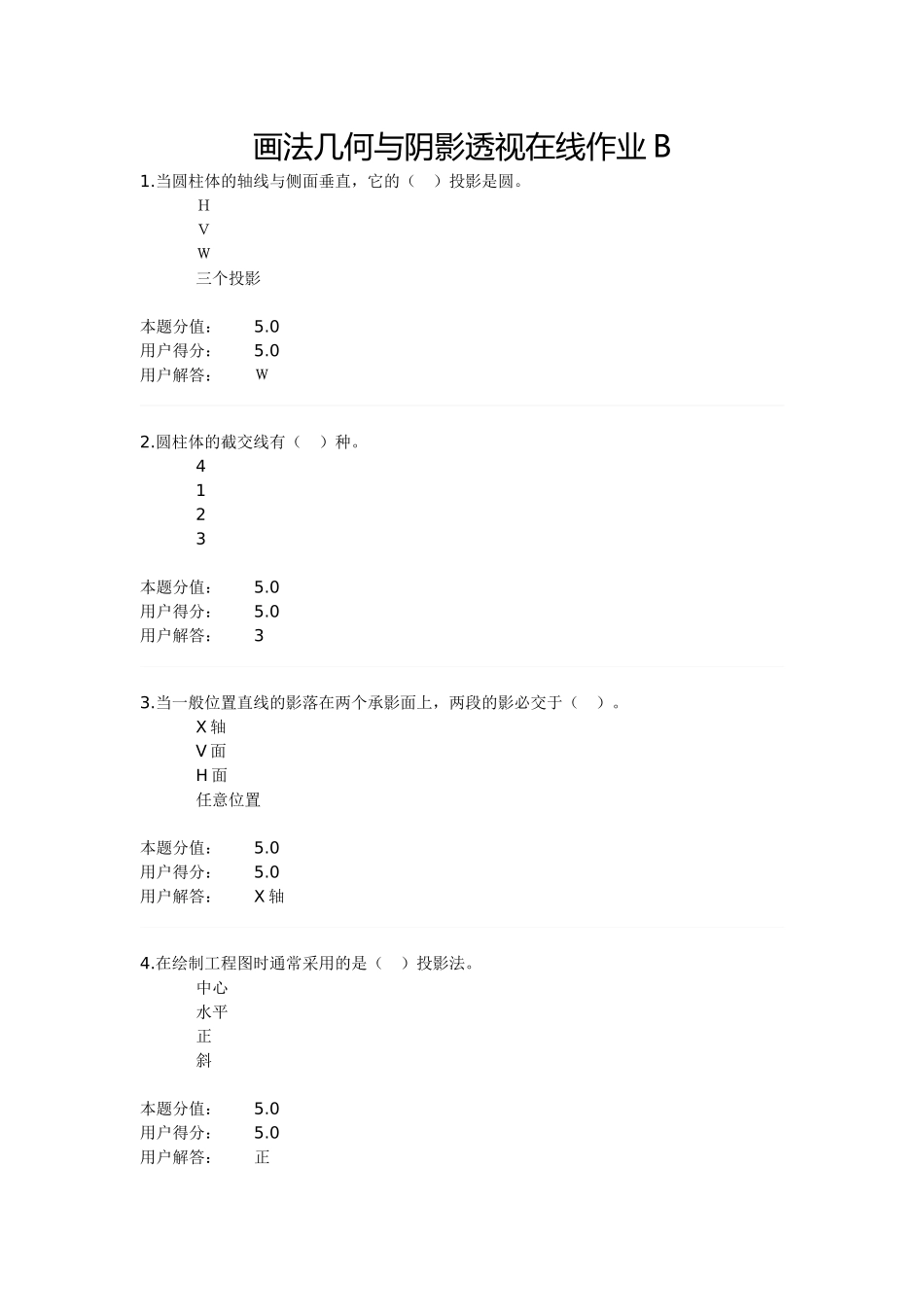

画法几何与阴影透视在线作业B1.当圆柱体的轴线与侧面垂直，它的（）投影是圆。ＨＶＷ三个投影本题分值：5.0用户得分：5.0用户解答：Ｗ2.圆柱体的截交线有（）种。4123本题分值：5.0用户得分：5.0用户解答：33.当一般位置直线的影落在两个承影面上，两段的影必交于（）。X轴V面H面任意位置本题分值：5.0用户得分：5.0用户解答：X轴4.在绘制工程图时通常采用的是（）投影法。中心水平正斜本题分值：5.0用户得分：5.0用户解答：正5.当截平面与圆柱体的一条素线平行，其截交线为（）。圆双曲线椭圆抛物线本题分值：5.0用户得分：5.0用户解答：抛物线6.在图样中比例是指图形与实物相应要素的（）之比。大小之比体积之比面积之比线性之比本题分值：5.0用户得分：5.0用户解答：线性之比7.直线的透视消失于直线上无限远点的透视F点，称为直线的（）点。灭无限远不可见透视本题分值：5.0用户得分：5.0用户解答：灭8.图形的对称线和中心线是用（）线绘制的。点划线虚线粗实线细实线本题分值：5.0用户得分：5.0用户解答：点划线9.采用正投影法绘图时，当比例确定后物体的投影图尺寸是由（）决定的。图线线形物体的实际尺寸图纸的尺寸物体在投影体系中的位置本题分值：5.0用户得分：5.0用户解答：物体的实际尺寸10.如果在圆球正面投影两轴线的交点处有一个点为可见点的正面投影，它的侧面投影在（）。在垂直轴线的最低点在水平轴线的最右点两轴线的交点在垂直轴线的最高点本题分值：5.0用户得分：5.0用户解答：在水平轴线的最右点11.利用直角三角形法求一般位置直线段的实长时，如果以直线段的正面投影为一条直角边时，另一条直角边应该是该线段的两个端点到（）投影面的坐标差。HW原点V本题分值：5.0用户得分：5.0用户解答：V12.要求出物体的阴影，主要是求出物体上（）的影。所有面各顶点的所有棱线阴线本题分值：5.0用户得分：5.0用户解答：阴线13.侧垂线落在起伏不平的铅垂面上的影，它的影线的（）投影的形状和承影面的水平截交线成为倒影。V所有HW本题分值：5.0用户得分：5.0用户解答：V14.平面图形为水平面时，它的（）面投影反映平面图形的实形。ＨＷＶ以上全不对本题分值：5.0用户得分：5.0用户解答：Ｈ15.点的投影规律中高平齐是指（）之间的投影关系。V面、H面和W面三面V面和H面H面和W面V面和W面本题分值：5.0用户得分：5.0用户解答：V面和W面16.如果圆平面的影在正面反映圆的实形，此圆平面为（）面。正垂铅垂面水平正平本题分值：5.0用户得分：5.0用户解答：正平17.在绘图时如果采用的比例是５：１，所画线段的长为１２５，此时该线段的实际长度是（）mm。６２５１２５２５５本题分值：5.0用户得分：5.0用户解答：２５18.建筑物的主要立面与画面的夹角，称为画面偏角。在两点透视中画面偏角常选为（）度。0604530本题分值：5.0用户得分：5.0用户解答：3019.一张A0图纸可以裁成（）张A3图纸。三张四张八张六张本题分值：5.0用户得分：5.0用户解答：八张20.在图样上标注圆弧尺寸时起止符号用（）。４５°斜线箭头×圆点本题分值：5.0用户得分：5.0用户解答：箭头
