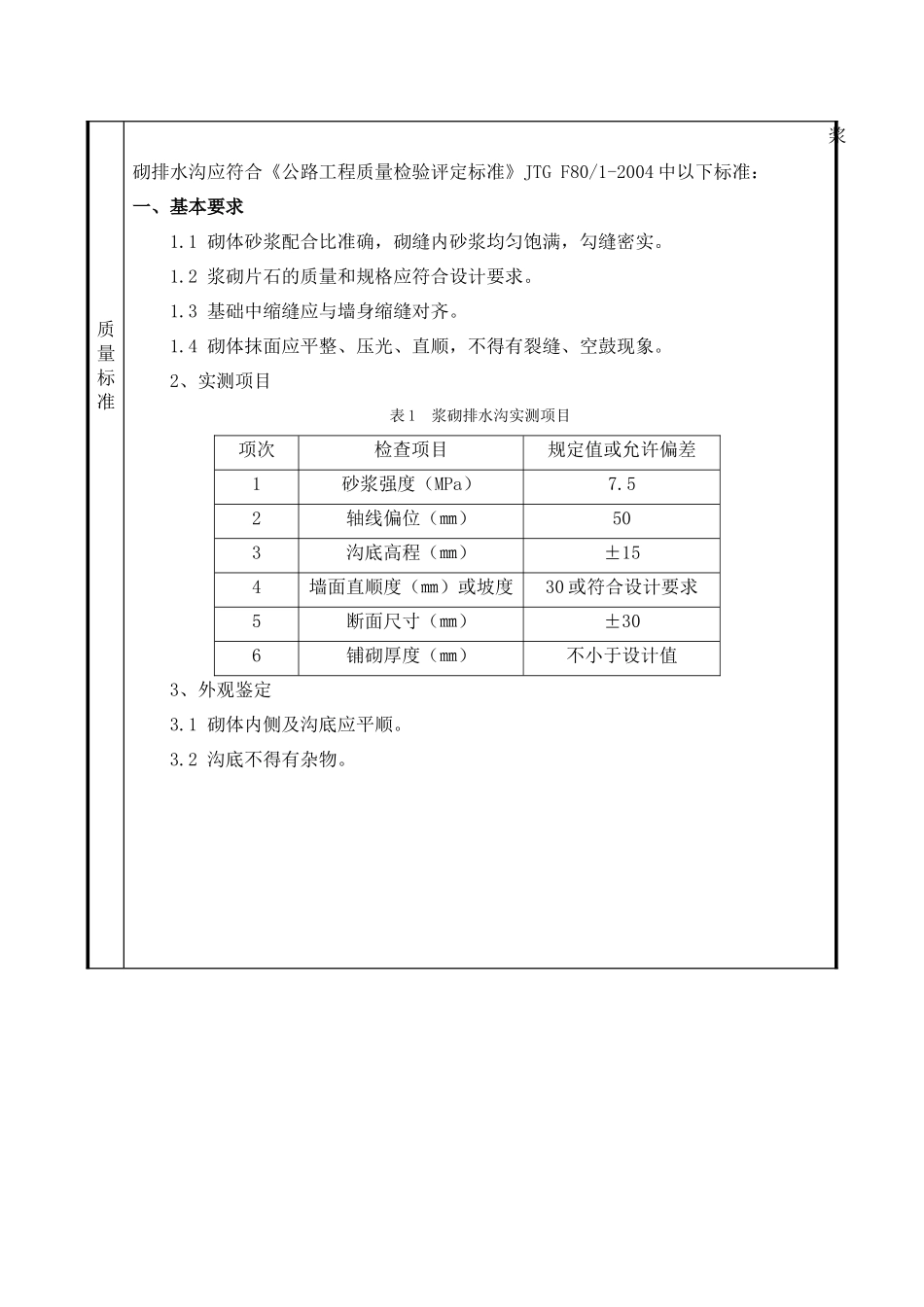

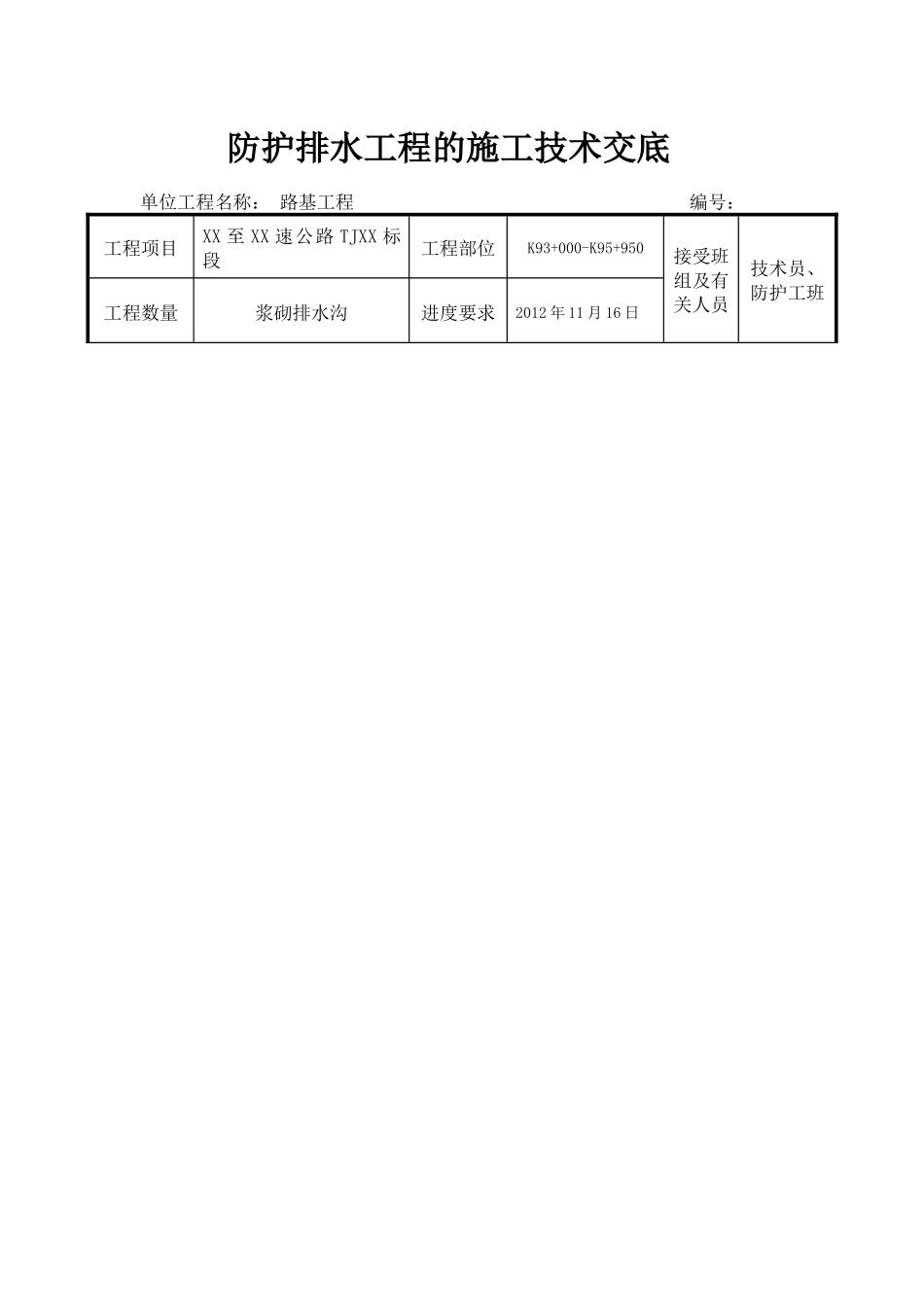

防护排水工程的施工技术交底单位工程名称：路基工程编号：工程项目XX至XX速公路TJXX标段工程部位K93+000-K95+950接受班组及有关人员技术员、防护工班工程数量浆砌排水沟进度要求2012年11月16日质量标准浆砌排水沟应符合《公路工程质量检验评定标准》JTGF80/1-2004中以下标准：一、基本要求1.1砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。1.2浆砌片石的质量和规格应符合设计要求。1.3基础中缩缝应与墙身缩缝对齐。1.4砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。2、实测项目表1浆砌排水沟实测项目项次检查项目规定值或允许偏差1砂浆强度（MPa）7.52轴线偏位（㎜）503沟底高程（㎜）±154墙面直顺度（㎜）或坡度30或符合设计要求5断面尺寸（㎜）±306铺砌厚度（㎜）不小于设计值3、外观鉴定3.1砌体内侧及沟底应平顺。3.2沟底不得有杂物。施工程序及操作要点二、施工工艺流程图2浆砌排水沟施工工艺流程图三、施工方法1、测量放样浆砌排水沟工程采用分段施工，分段放样。根据路基中线及护坡道高程放出两侧坡角线，然后根据《边沟、排水沟设计表》中“沟中心至中桩距离”参数放出排水沟中线，再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。通过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检测，符合要求后再进行下道工序。2、基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖，自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。基坑沟底采用平板振动夯振击密实。开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。3、砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行，批复件见附件。砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。砂的最大粒径不宜超过5㎜。砂浆的和易性采用直观法进行检查，以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。在保持适宜稠度的砂浆一般宜在3～4h内使用完毕；气温超过30℃时，宜在2～3h内使用完毕。若在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。施工过程中，每工作班须制取试件2组（每组6个试件，规格为70.7mm×70.7mm×70.7mm），并在第二天脱模后送工地实验室标准养护。4、基础砌筑4.1片石要求4.1.1片石应符合设计规定的类别和强度，石质应均匀、不易风化、无裂纹，不得采用风化石。4.1.2片石厚度不应小于150㎜（卵石和薄片者不得采用）。用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整。4.2砌筑方法4.2.1基础采用坐浆法进行施工，严禁采用灌浆法进行施工。砌石要领是切实做到“平齐、石稳、浆满、错缝”。平齐：同一层的石块大致砌平，以利上下层水平缝结合密实和设置拉结石；石稳：单块石料安砌力求平稳，大面朝下卧砌，按一定间距设置拉结石，不得采用外面侧立石块，中间填心的方法；浆满：所有砌缝必须饱满密实，如需塞小石块，应在砌缝满浆后嵌入；错缝：必须上下错缝，内外搭接，不允许有顺流水向通缝和竖向通缝。砌筑镶面石宜用一顺一丁或两顺一丁的砌法。灰缝宽度不得大于2cm。4.2.2片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。4.2.3砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。4.2.3基础分2个工作层砌筑，每个工作层的水平缝应大致找平。砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。4.2.4各砌层的砌块应安放稳固，较大的砌块应使用于下层，且大面向下，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空...
