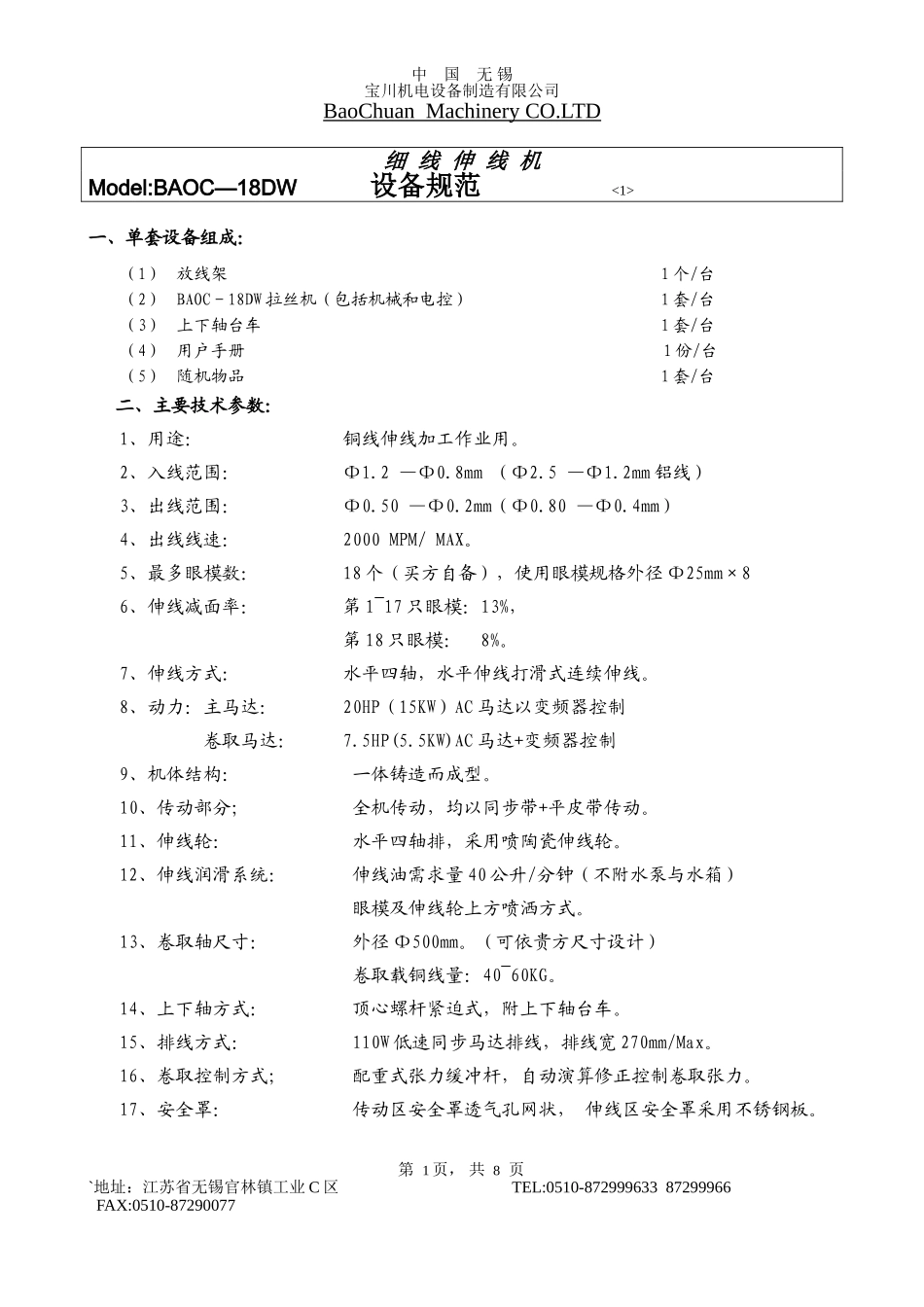

设备规范BAOC-18DW卧式拉丝机_第1页
1/8

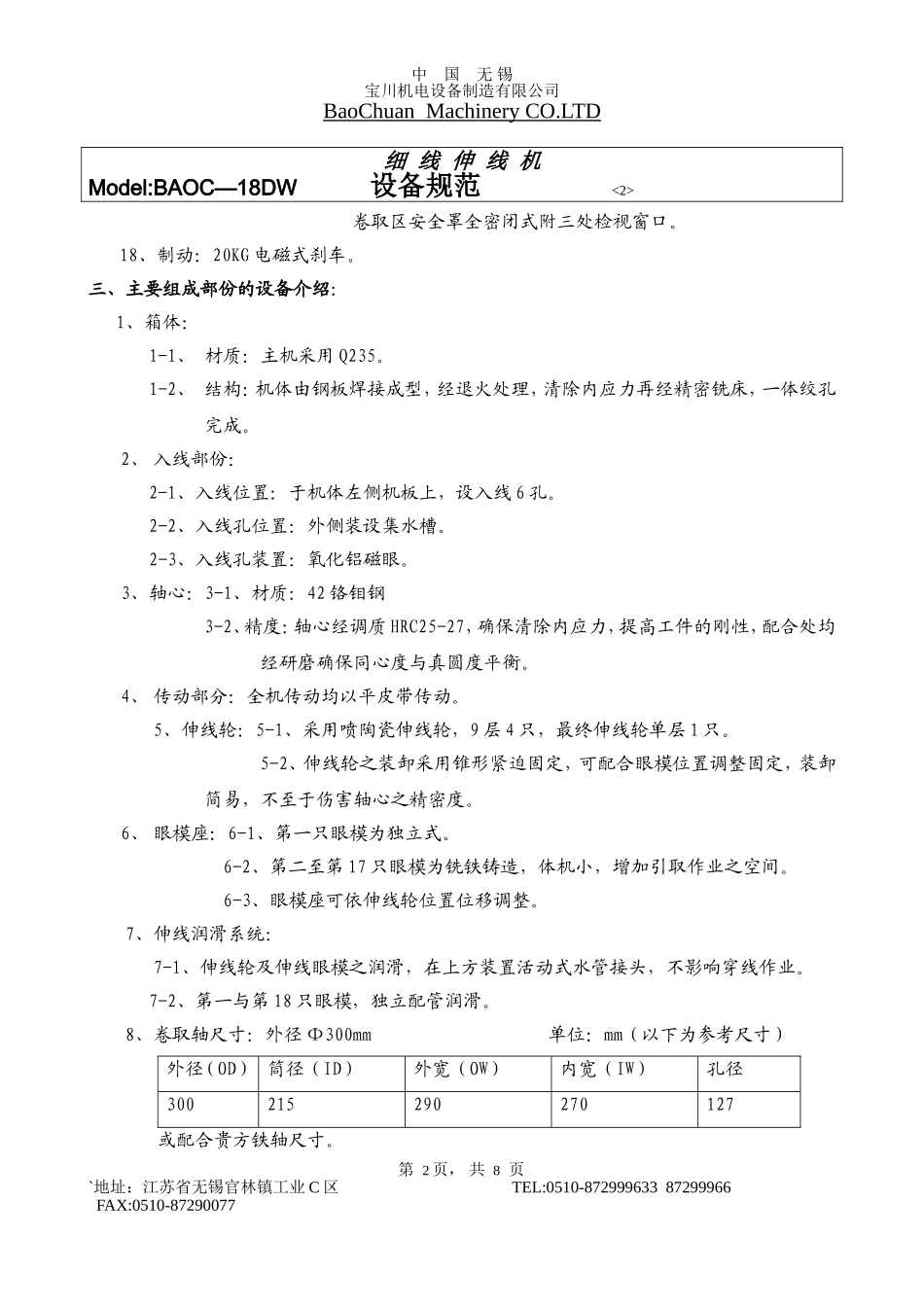

设备规范BAOC-18DW卧式拉丝机_第2页
2/8

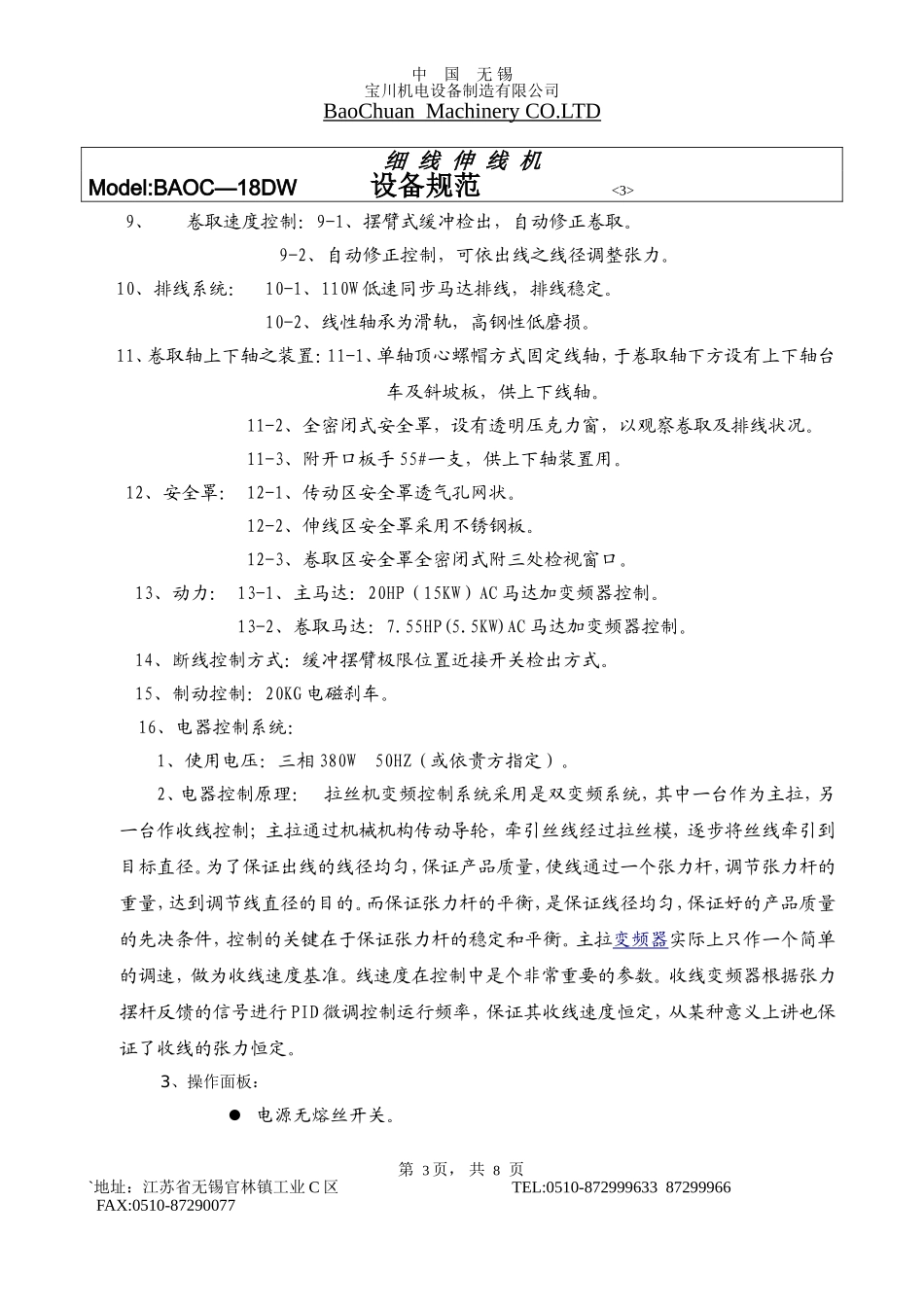

设备规范BAOC-18DW卧式拉丝机_第3页
3/8
中国无锡宝川机电设备制造有限公司BaoChuanMachineryCO.LTD细线伸线机Model:BAOC—18DW设备规范<1>一、单套设备组成:(1)放线架1个/台(2)BAOC-18DW拉丝机(包括机械和电控)1套/台(3)上下轴台车1套/台(4)用户手册1份/台(5)随机物品1套/台二、主要技术参数:1、用途:铜线伸线加工作业用。2、入线范围:Φ1.2—Φ0.8mm(Φ2.5—Φ1.2mm铝线)3、出线范围:Φ0.50—Φ0.2mm(Φ0.80—Φ0.4mm)4、出线线速:2000MPM/MAX。5、最多眼模数:18个(买方自备),使用眼模规格外径Φ25mm×86、伸线减面率:第1~17只眼模:13%,第18只眼模:8%。7、伸线方式:水平四轴,水平伸线打滑式连续伸线。8、动力:主马达:20HP(15KW)AC马达以变频器控制卷取马达:7.5HP(5.5KW)AC马达+变频器控制9、机体结构:一体铸造而成型。10、传动部分;全机传动,均以同步带+平皮带传动。11、伸线轮:水平四轴排,采用喷陶瓷伸线轮。12、伸线润滑系统:伸线油需求量40公升/分钟(不附水泵与水箱)眼模及伸线轮上方喷洒方式。13、卷取轴尺寸:外径Φ500mm。(可依贵方尺寸设计)卷取载铜线量:40~60KG。14、上下轴方式:顶心螺杆紧迫式,附上下轴台车。15、排线方式:110W低速同步马达排线,排线宽270mm/Max。16、卷取控制方式;配重式张力缓冲杆,自动演算修正控制卷取张力。17、安全罩:传动区安全罩透气孔网状,伸线区安全罩采用不锈钢板。第1页,共8页`地址:江苏省无锡官林镇工业C区TEL:0510-87299963387299966FAX:0510-87290077中国无锡宝川机电设备制造有限公司BaoChuanMachineryCO.LTD细线伸线机Model:BAOC—18DW设备规范<2>卷取区安全罩全密闭式附三处检视窗口。18、制动:20KG电磁式刹车。三、主要组成部份的设备介绍:1、箱体:1-1、材质:主机采用Q235。1-2、结构:机体由钢板焊接成型,经退火处理,清除内应力再经精密铣床,一体绞孔完成。2、入线部份:2-1、入线位置:于机体左侧机板上,设入线6孔。2-2、入线孔位置:外侧装设集水槽。2-3、入线孔装置:氧化铝磁眼。3、轴心:3-1、材质:42铬钼钢3-2、精度:轴心经调质HRC25-27,确保清除内应力,提高工件的刚性,配合处均经研磨确保同心度与真圆度平衡。4、传动部分:全机传动均以平皮带传动。5、伸线轮:5-1、采用喷陶瓷伸线轮,9层4只,最终伸线轮单层1只。5-2、伸线轮之装卸采用锥形紧迫固定,可配合眼模位置调整固定,装卸简易,不至于伤害轴心之精密度。6、眼模座:6-1、第一只眼模为独立式。6-2、第二至第17只眼模为铣铁铸造,体机小,增加引取作业之空间。6-3、眼模座可依伸线轮位置位移调整。7、伸线润滑系统:7-1、伸线轮及伸线眼模之润滑,在上方装置活动式水管接头,不影响穿线作业。7-2、第一与第18只眼模,独立配管润滑。8、卷取轴尺寸:外径Φ300mm单位:mm(以下为参考尺寸)外径(OD)筒径(ID)外宽(OW)内宽(IW)孔径300215290270127或配合贵方铁轴尺寸。第2页,共8页`地址:江苏省无锡官林镇工业C区TEL:0510-87299963387299966FAX:0510-87290077中国无锡宝川机电设备制造有限公司BaoChuanMachineryCO.LTD细线伸线机Model:BAOC—18DW设备规范<3>9、卷取速度控制:9-1、摆臂式缓冲检出,自动修正卷取。9-2、自动修正控制,可依出线之线径调整张力。10、排线系统:10-1、110W低速同步马达排线,排线稳定。10-2、线性轴承为滑轨,高钢性低磨损。11、卷取轴上下轴之装置:11-1、单轴顶心螺帽方式固定线轴,于卷取轴下方设有上下轴台车及斜坡板,供上下线轴。11-2、全密闭式安全罩,设有透明压克力窗,以观察卷取及排线状况。11-3、附开口板手55#一支,供上下轴装置用。12、安全罩:12-1、传动区安全罩透气孔网状。12-2、伸线区安全罩采用不锈钢板。12-3、卷取区安全罩全密闭式附三处检视窗口。13、动力:13-1、主马达:20HP(15KW)AC马达加变频器控制。13-2、卷取马达:7.55HP(5.5KW)AC马达加变频器控制。14、断线控制方式:缓冲摆臂极限位置近接开关检出方式。15、制动控制:20KG电磁刹车。16、电器控制系统:1、使用电压:三相380W50HZ(或依贵方指定)。2、电器控制原理:拉丝机变频控制系统采用是双变频系统,...
