沥青砂垫层施工方案VIP免费

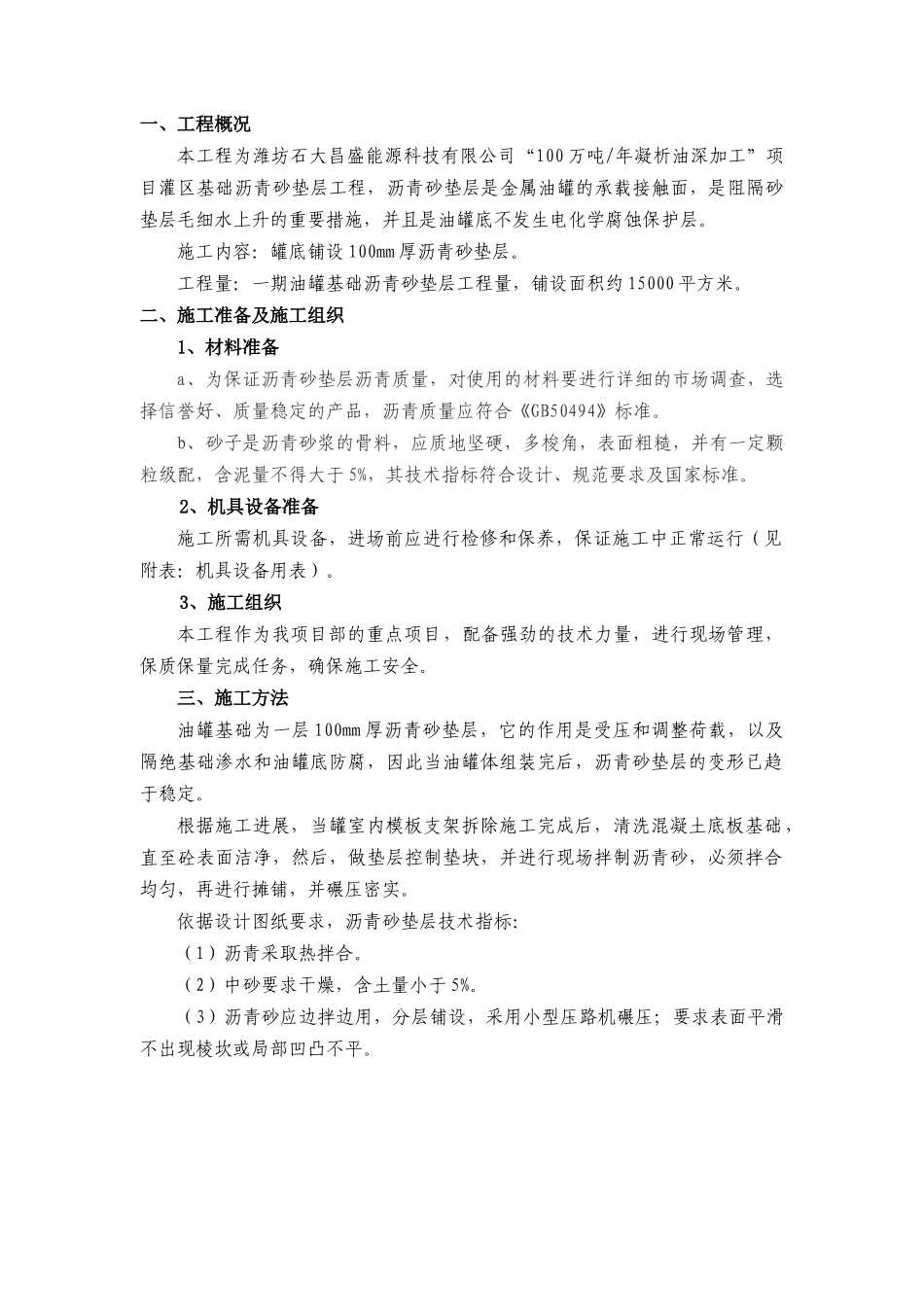

沥青砂垫层施工方案编制：审核：审批：二○一三年六月五日沥青砂垫层施工方案一、工程概况本工程为潍坊石大昌盛能源科技有限公司“100万吨/年凝析油深加工”项目灌区基础沥青砂垫层工程，沥青砂垫层是金属油罐的承载接触面，是阻隔砂垫层毛细水上升的重要措施，并且是油罐底不发生电化学腐蚀保护层。施工内容：罐底铺设100mm厚沥青砂垫层。工程量：一期油罐基础沥青砂垫层工程量，铺设面积约15000平方米。二、施工准备及施工组织1、材料准备a、为保证沥青砂垫层沥青质量，对使用的材料要进行详细的市场调查，选择信誉好、质量稳定的产品，沥青质量应符合《GB50494》标准。b、砂子是沥青砂浆的骨料，应质地坚硬，多梭角，表面粗糙，并有一定颗粒级配，含泥量不得大于5%，其技术指标符合设计、规范要求及国家标准。2、机具设备准备施工所需机具设备，进场前应进行检修和保养，保证施工中正常运行（见附表：机具设备用表）。3、施工组织本工程作为我项目部的重点项目，配备强劲的技术力量，进行现场管理，保质保量完成任务，确保施工安全。三、施工方法油罐基础为一层100mm厚沥青砂垫层，它的作用是受压和调整荷载，以及隔绝基础渗水和油罐底防腐，因此当油罐体组装完后，沥青砂垫层的变形已趋于稳定。根据施工进展，当罐室内模板支架拆除施工完成后，清洗混凝土底板基础，直至砼表面洁净，然后，做垫层控制垫块，并进行现场拌制沥青砂，必须拌合均匀，再进行摊铺，并碾压密实。依据设计图纸要求，沥青砂垫层技术指标：（1）沥青采取热拌合。（2）中砂要求干燥，含土量小于5%。（3）沥青砂应边拌边用，分层铺设，采用小型压路机碾压；要求表面平滑不出现棱坎或局部凹凸不平。沥青砂垫层施工工艺流程图1、冷底子油的调制及护圈内壁的涂刷沥青冷底子油用沥青砂同种类沥青，配制方法如下：取定量的沥青加热熔化至指定温度（石油沥青为160～200℃）进行脱水，然后将火熄灭，待冷至70℃时加入溶剂（一般为汽油），其量每次为3～5公斤，慢慢加入并不停搅拌直到均匀为止，比例一般为：30-40%的沥青，60-70%的有机溶剂（多用汽油）。配置好的冷底子油应置于密闭的容器中，避免溶剂挥发变稠。工地上使用有时需随拌随用，其经验是：沥青加热130～200℃熔化脱水后，等温度稍降低，先掺入10%的煤油并及时搅拌。因煤油气化温度为150～270℃，故不会冒烟挥损，同时有利于沥青冷却，避免危险。待冷到70℃时再加入汽油搅拌即成为成品使用。刷涂罐基础护圈内壁时，先将内壁清洗，待干燥后进行涂刷，冷底子油涂刷不宜过厚，但应均匀、全面。待沥青砂浆施工时，再往内壁上浇一层热沥青。2、沥青熬制先将沥青破碎成8～10cm的小块，然后按重量称取所需用量放入油锅中加热熔化，加热时温度要求均匀，不得有局部过热现象。熬制沥青时应经常搅拌并用抓扒不断打捞悬浮物，清除其杂质。熬制时应由有经验的、能掌握火候的技工来操作，为不断提供足够的热沥青，熬油锅至少准备2～3口，以便轮流出油。熬制时的温度控制为：夏季170～190℃，冬季180～200℃，拌合沥青砂浆时不低于160℃。3、沥青砂浆的配制在钢制炒盘上，先将砂烘干并加热至120～140℃，然后按规定倒入沥青进行干拌，不断翻拌均匀，并继续加热至要求温度为止。配制时应注意必须将砂烘干，试验证明，未经烘干或不彻底的砂拌制的砂浆，其抗水系数几乎降低二分之一，强度也会降低。在炒盘上拌制沥青砂浆时应注意火候，温度高时会冒黄烟易起火，并且沥青炭化变质，影响粘结力，还因气味呛人亦无法翻拌操作。如温度过低则无法拌合均匀。总之，各种温度都要适当，并仔细翻拌直到砂子被沥青包裹均匀为止。气温在5℃以上时，沥青砂浆拌合与压实的施工控制温度情况如下：材料拌合前拌合后碾压前碾压后砂100℃～150℃150℃～170℃150℃不低于60℃沥青180℃～200℃150℃～170℃气温在-10℃～5℃时，沥青砂浆拌合与压实的施工控制温度情况如下：拌制时温度控制在160℃～180℃，压实时温度控制在110℃～130℃，压实完毕温度不低于40℃。4、沥青砂浆的摊铺、初压及烫平油罐沥青砂垫层应分层、分段进行施工，其方法是：（1）100厚的垫层分为50厚一层，每层分为若干个...
