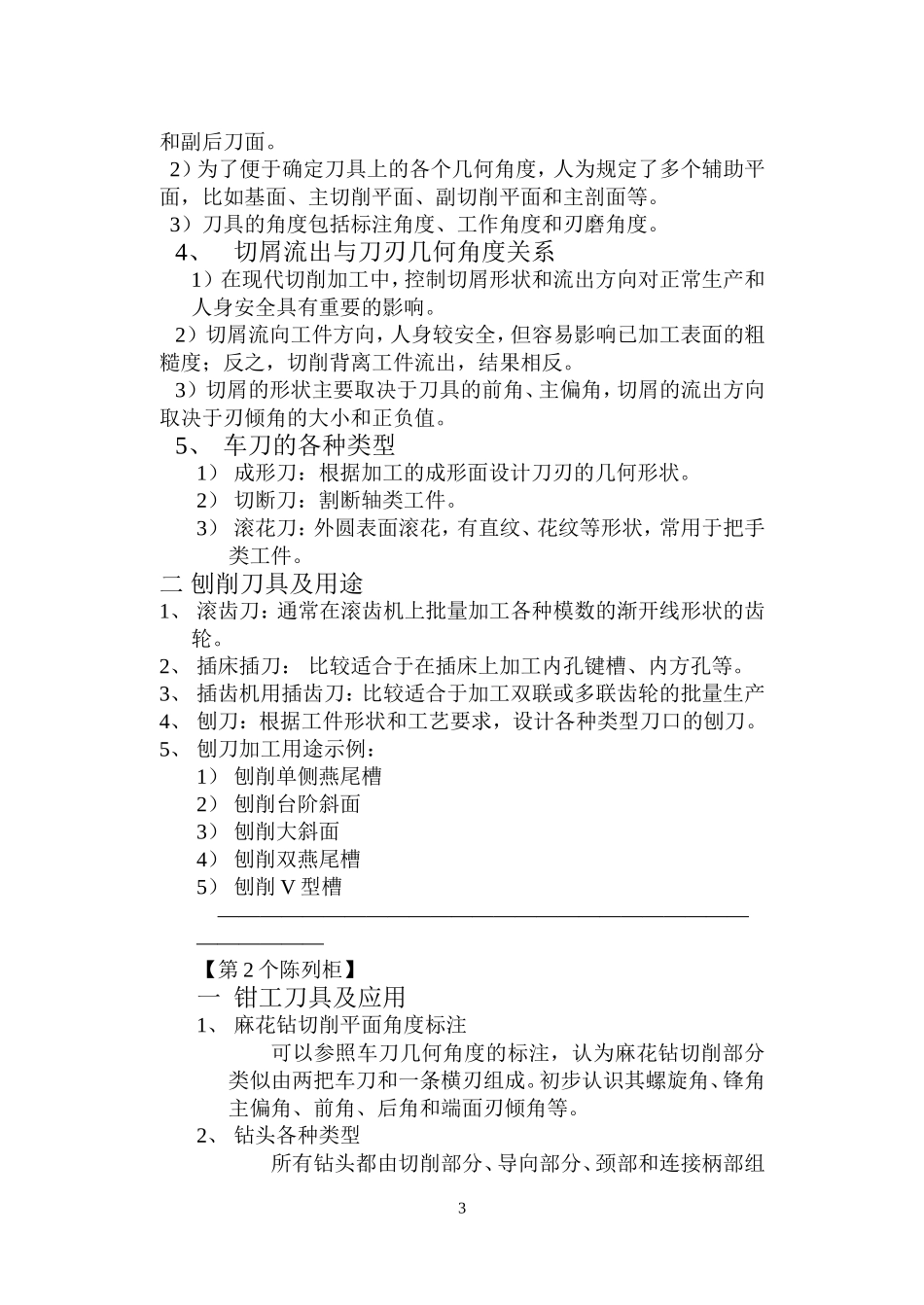

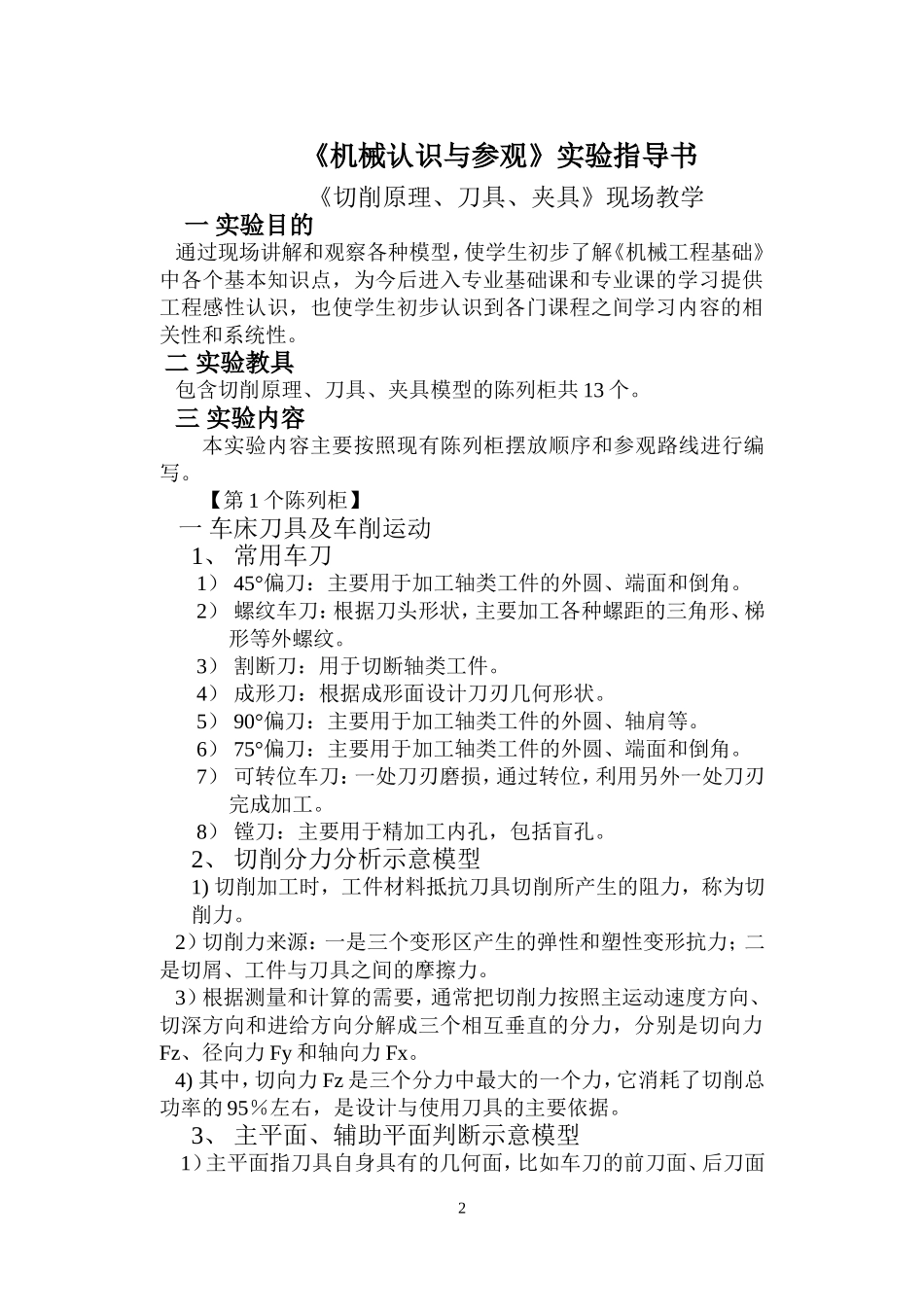

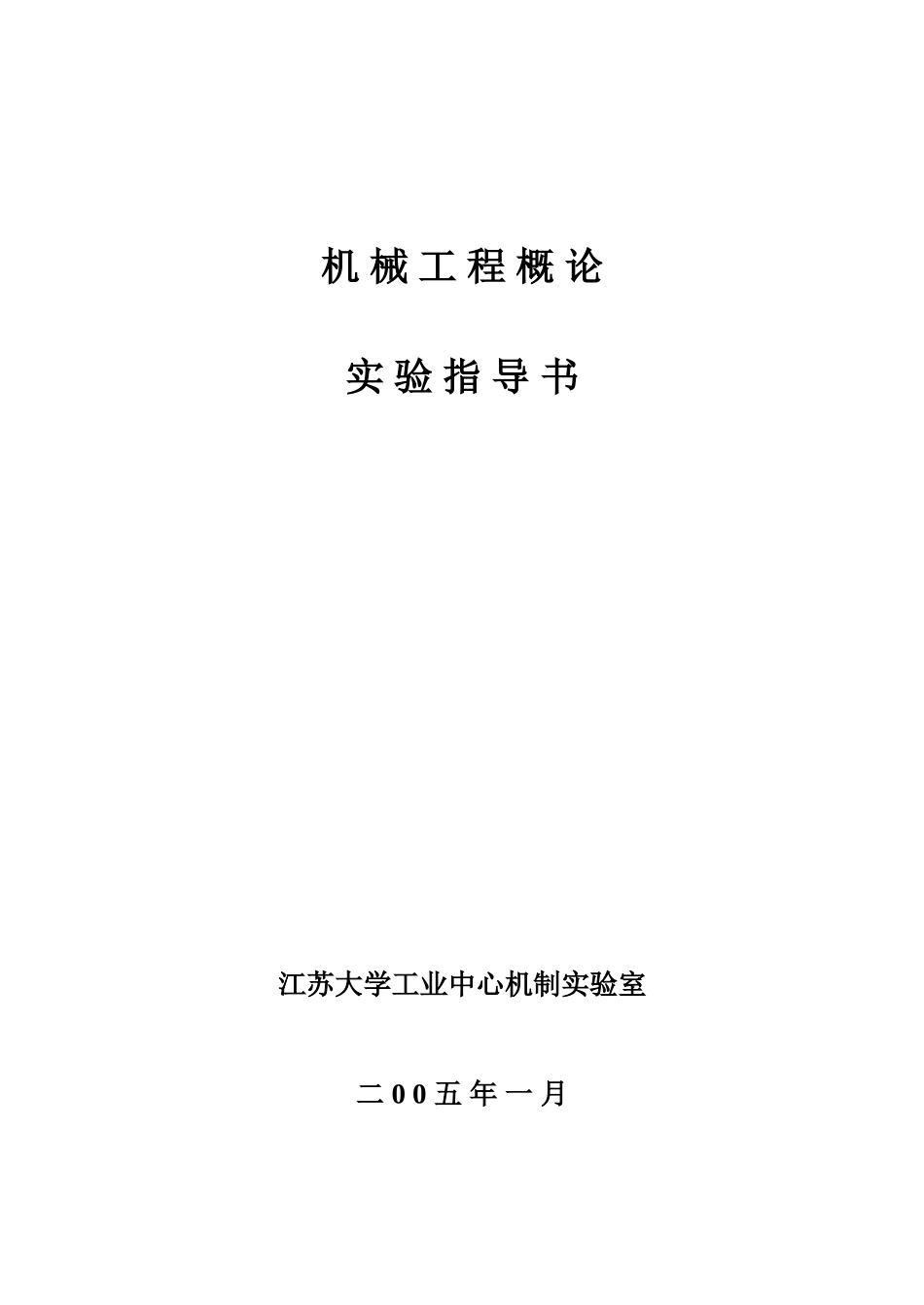

机械工程概论实验指导书江苏大学工业中心机制实验室二00五年一月《机械认识与参观》实验指导书《切削原理、刀具、夹具》现场教学一实验目的通过现场讲解和观察各种模型，使学生初步了解《机械工程基础》中各个基本知识点，为今后进入专业基础课和专业课的学习提供工程感性认识，也使学生初步认识到各门课程之间学习内容的相关性和系统性。二实验教具包含切削原理、刀具、夹具模型的陈列柜共13个。三实验内容本实验内容主要按照现有陈列柜摆放顺序和参观路线进行编写。【第1个陈列柜】一车床刀具及车削运动1、常用车刀1）45°偏刀：主要用于加工轴类工件的外圆、端面和倒角。2）螺纹车刀：根据刀头形状，主要加工各种螺距的三角形、梯形等外螺纹。3）割断刀：用于切断轴类工件。4）成形刀：根据成形面设计刀刃几何形状。5）90°偏刀：主要用于加工轴类工件的外圆、轴肩等。6）75°偏刀：主要用于加工轴类工件的外圆、端面和倒角。7）可转位车刀：一处刀刃磨损，通过转位，利用另外一处刀刃完成加工。8）镗刀：主要用于精加工内孔，包括盲孔。2、切削分力分析示意模型1)切削加工时，工件材料抵抗刀具切削所产生的阻力，称为切削力。2）切削力来源：一是三个变形区产生的弹性和塑性变形抗力；二是切屑、工件与刀具之间的摩擦力。3）根据测量和计算的需要，通常把切削力按照主运动速度方向、切深方向和进给方向分解成三个相互垂直的分力，分别是切向力Fz、径向力Fy和轴向力Fx。4)其中，切向力Fz是三个分力中最大的一个力，它消耗了切削总功率的95％左右，是设计与使用刀具的主要依据。3、主平面、辅助平面判断示意模型1）主平面指刀具自身具有的几何面，比如车刀的前刀面、后刀面2和副后刀面。2）为了便于确定刀具上的各个几何角度，人为规定了多个辅助平面，比如基面、主切削平面、副切削平面和主剖面等。3）刀具的角度包括标注角度、工作角度和刃磨角度。4、切屑流出与刀刃几何角度关系1）在现代切削加工中，控制切屑形状和流出方向对正常生产和人身安全具有重要的影响。2）切屑流向工件方向，人身较安全，但容易影响已加工表面的粗糙度；反之，切削背离工件流出，结果相反。3）切屑的形状主要取决于刀具的前角、主偏角，切屑的流出方向取决于刃倾角的大小和正负值。5、车刀的各种类型1）成形刀：根据加工的成形面设计刀刃的几何形状。2）切断刀：割断轴类工件。3）滚花刀：外圆表面滚花，有直纹、花纹等形状，常用于把手类工件。二刨削刀具及用途1、滚齿刀：通常在滚齿机上批量加工各种模数的渐开线形状的齿轮。2、插床插刀：比较适合于在插床上加工内孔键槽、内方孔等。3、插齿机用插齿刀：比较适合于加工双联或多联齿轮的批量生产4、刨刀：根据工件形状和工艺要求，设计各种类型刀口的刨刀。5、刨刀加工用途示例：1）刨削单侧燕尾槽2）刨削台阶斜面3）刨削大斜面4）刨削双燕尾槽5）刨削V型槽———————————————————————————————【第2个陈列柜】一钳工刀具及应用1、麻花钻切削平面角度标注可以参照车刀几何角度的标注，认为麻花钻切削部分类似由两把车刀和一条横刃组成。初步认识其螺旋角、锋角主偏角、前角、后角和端面刃倾角等。2、钻头各种类型所有钻头都由切削部分、导向部分、颈部和连接柄部组3成，根据结构和用途不同，可分为扁钻、麻花钻、深孔钻和中心钻，为提高加工效率和特殊孔的需要，常改进为多级钻和群钻。3、扩孔钻：半精加工孔或者作为铰孔的预加工孔。4、丝锥：加工内螺纹的标准刀具，有手用丝锥和机用丝锥。5、板牙：常用于加工普通外螺纹和圆锥外螺纹。6、铰刀：1）作用：可以用作孔的精加工，也可用于磨孔或研孔前的预加工。2）分类：包括直柄铰刀、锥柄铰刀、可调节手用铰刀、机用铰刀、硬质合金机用铰刀、各种锥度铰刀。7、钳工用錾子：1）作用：錾削是用手锤打击錾子对金属工件进行切削加工的方法，用于去除凸缘、毛刺、分割材料、錾油槽等。2）分类：包括扁錾、尖錾和油槽錾。8、钳工用刮刀：1）作用：刮削是对工件表面去除很薄一层金属的方法常用于加工机床导轨面、重要工件的接触面，可以达到很高的尺寸精度和形位精度。2）...
