新增悬臂吊技术规格书VIP免费

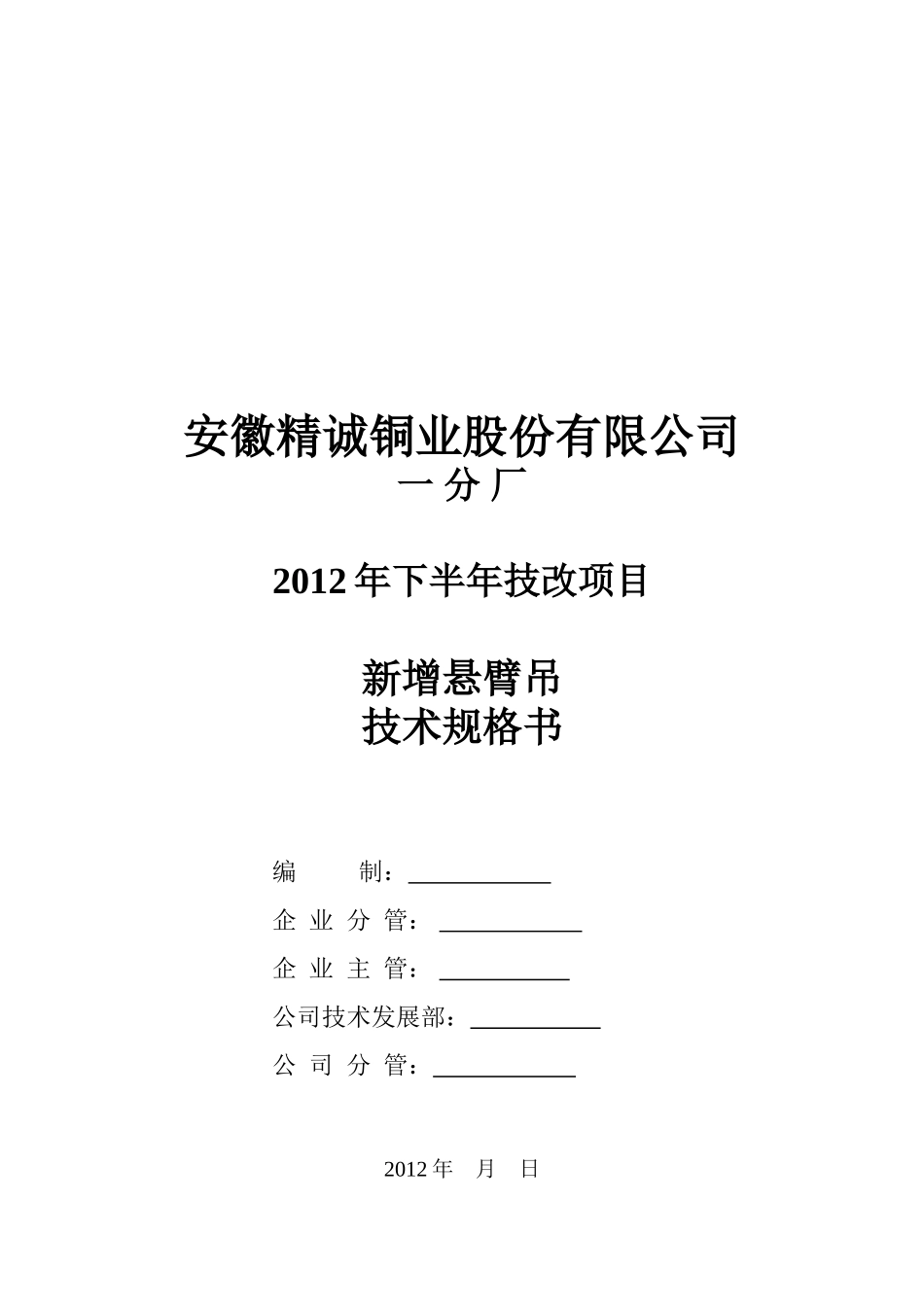

安徽精诚铜业股份有限公司一分厂2012年下半年技改项目新增悬臂吊技术规格书编制：企业分管：企业主管：公司技术发展部：公司分管：2012年月日新增悬臂吊技术规格书一、设备名称、数量及用途1、手动柱式悬臂起重机；2、数量：BZ-0.95t两台，BZ-2t一台；3、用途：0.95t悬臂吊分别安装在精轧1#酸洗线和磷铜1#酸洗线放卷机位置，用于放卷铜带的吊运。2t悬臂吊安装在3#圆锯床位置，用于起吊锭坯。二、主要技术参数1、结构形式：手动柱式悬臂起重机，型号：BZB-0.95/2t×3.52、操作方式：地操（操作按钮随小车移动）3、起吊重量：0.95t/2t（配1t/2t电动葫芦）4、起吊高度：3m；`5、回转半径：3.5m（吊钩至回转轴中心）6、旋转角度：360°手动旋转7、起吊速度：8m/min；8、小车速度：20m/min三、设备组成及主要性能要求1、0.95t悬臂吊（1）、柱式悬臂起重机①、工字钢选用32A#（要求提供质保书，尺寸符合国家标准），工字钢采用整根材料（无焊接连接）；制造厂家提供立柱、悬臂梁截面尺寸图纸，供议标、制造审核和验收使用。②、立柱直径不小于φ400mm，壁厚不小于10mm；③、旋转机构轴承选用平面轴承及调心轴承，正宗瓦房店或洛阳轴承厂的产品。（2）、电动葫芦①、电动葫芦总成（含钢丝绳、吊钩）选用江阴产“凯澄牌”（提供质保书），型号：CD11-6D，起吊重量：1t，起吊高度：3m，起升速度：8m/min，小车行走速度：20m/min；②、电动葫芦升降电机型号：ZD122-41.5kW1380r/min；③、电动葫芦行走电机型号：ZDY111-40.4kW1380r/min。（3）、电控部分①、电动葫芦控制箱型号：XLD5，额定电压：380V，控制电压：36V；②、电气采用正泰产品，总控制接触器选用CJX2－2501/36V型、升降控制接触器选用CJX2－1801/36V型、行走控制接触器选用CJX2－0901/36V型，断路器选用DZ47-3P/16A型，变压器选用BKC-50VA380V/36V；③、电缆选用无锡华美电缆厂产品（提供产品合格证、质保书）；④、选用带总停开关四档按钮（QA1A-4），随电动葫芦原配（包括悬挂八芯控制电缆及电缆悬挂钢丝绳）；⑤、吊钩升降行程开关选用LX10-12500V10A型，行走控制行程开关选用LX19-121500V5A型。2、2t悬臂吊（1）、柱式悬臂起重机①、工字钢选用36A#（要求提供质保书，尺寸符合国家标准），工字钢采用整根材料（无焊接连接）；制造厂家提供立柱、悬臂梁截面尺寸图纸，供议标、制造审核和验收使用。②、立柱直径不小于φ420mm，壁厚不小于10mm；③、旋转机构轴承选用平面轴承及调心轴承，正宗瓦房店或洛阳轴承厂的产品。（2）、电动葫芦①、电动葫芦总成（含钢丝绳、吊钩）选用江阴产“凯澄牌”（提供质保书），型号：CD12-6D，起吊重量：2t，起吊高度：3m，起升速度：8m/min，小车行走速度：20m/min；②、电动葫芦升降电机型号：ZD122-43kW1380r/min；③、电动葫芦行走电机型号：ZDY111-40.4kW1380r/min。（3）、电控部分①、电动葫芦控制箱型号：XLD5，额定电压：380V，控制电压：36V；。②、电器元件选择“正泰”产品，升降交流接触器选用CJ20－40A/36V型、行走交流接触器选用CJ20－20A/36V型。③、电缆选用无锡电缆厂产品（提供产品合格证、质保书）。④、8档按钮，随电动葫芦原配（包括悬挂的九芯电缆）。4、油漆要求二层底漆，二层面漆，油漆表面光洁，无漏漆、涂层不均等缺陷，颜色为桔黄色。5、其它（1）、卖方应对供货要求进行审核，保证其产品满足相关国家标准、技术规范和使用安全。（2）、2t悬臂吊负责对该设备进行特种设备检测。四、交付日期2012年11月10日前交货，卖方提供安装地基图及地脚螺栓，买方自行安装。五、供货范围1、主体设备①、卖方在设备制造、安装过程中有不同于买方技术规格书的任何更改，必须以书面通知的形式通知买方，并征得买方同意后方可更改；②、卖方对制造、运输的安全负责，安装过程中因卖方原因对买方造成的损失由卖方承担；③、卖方应对产品本身的安全性负全部责任，并提供该产品的质保书；④、提供BZD-0.95t×3.5柱式悬臂起重机二套，CD11-6D型电动葫芦总成（含钢丝绳、吊钩）和BZD-2t×3.5柱式悬臂起重机一套，CD12-6D型电动葫芦总成（含钢丝绳、吊钩）；全套基础螺栓；电控系统(...
