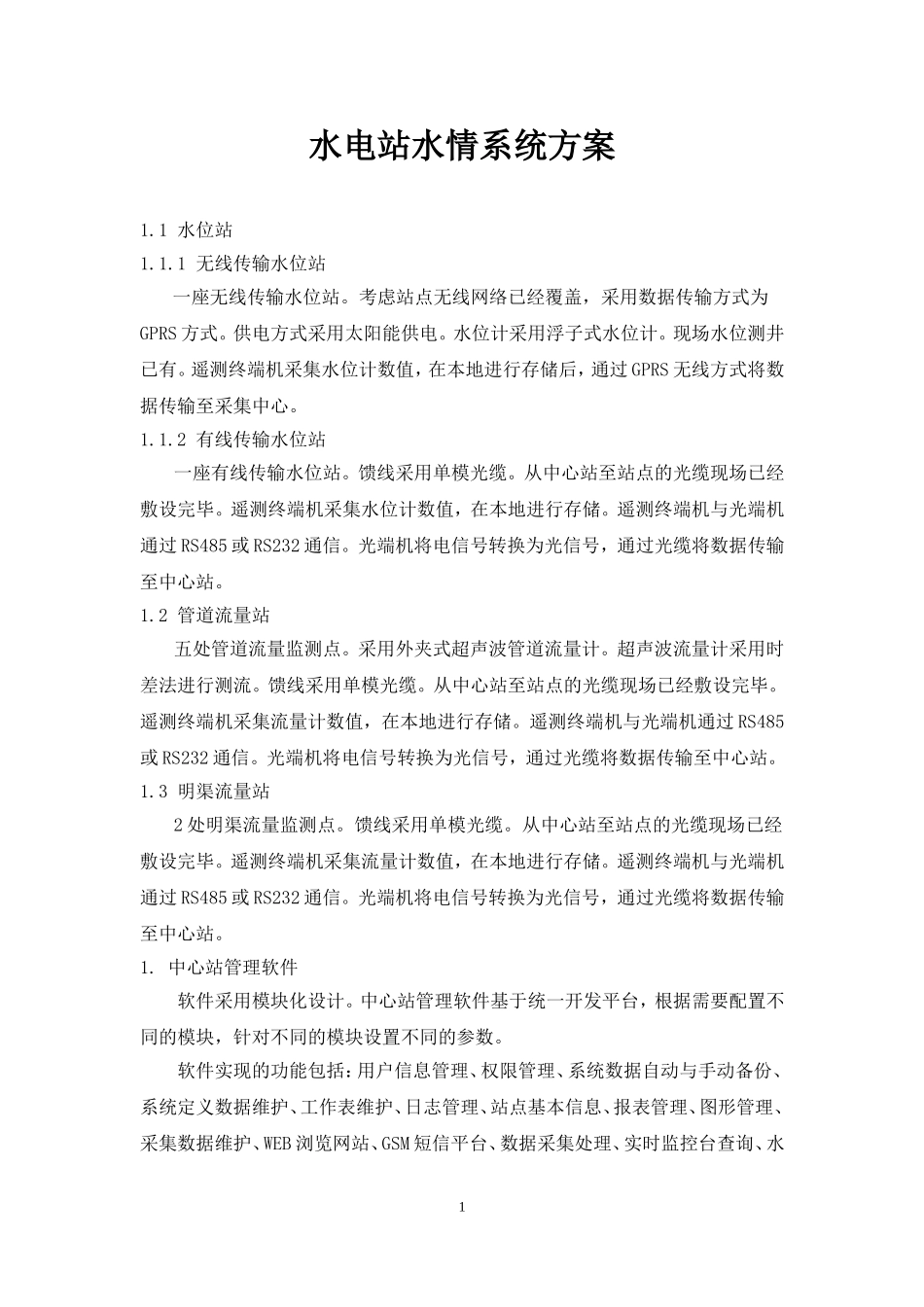

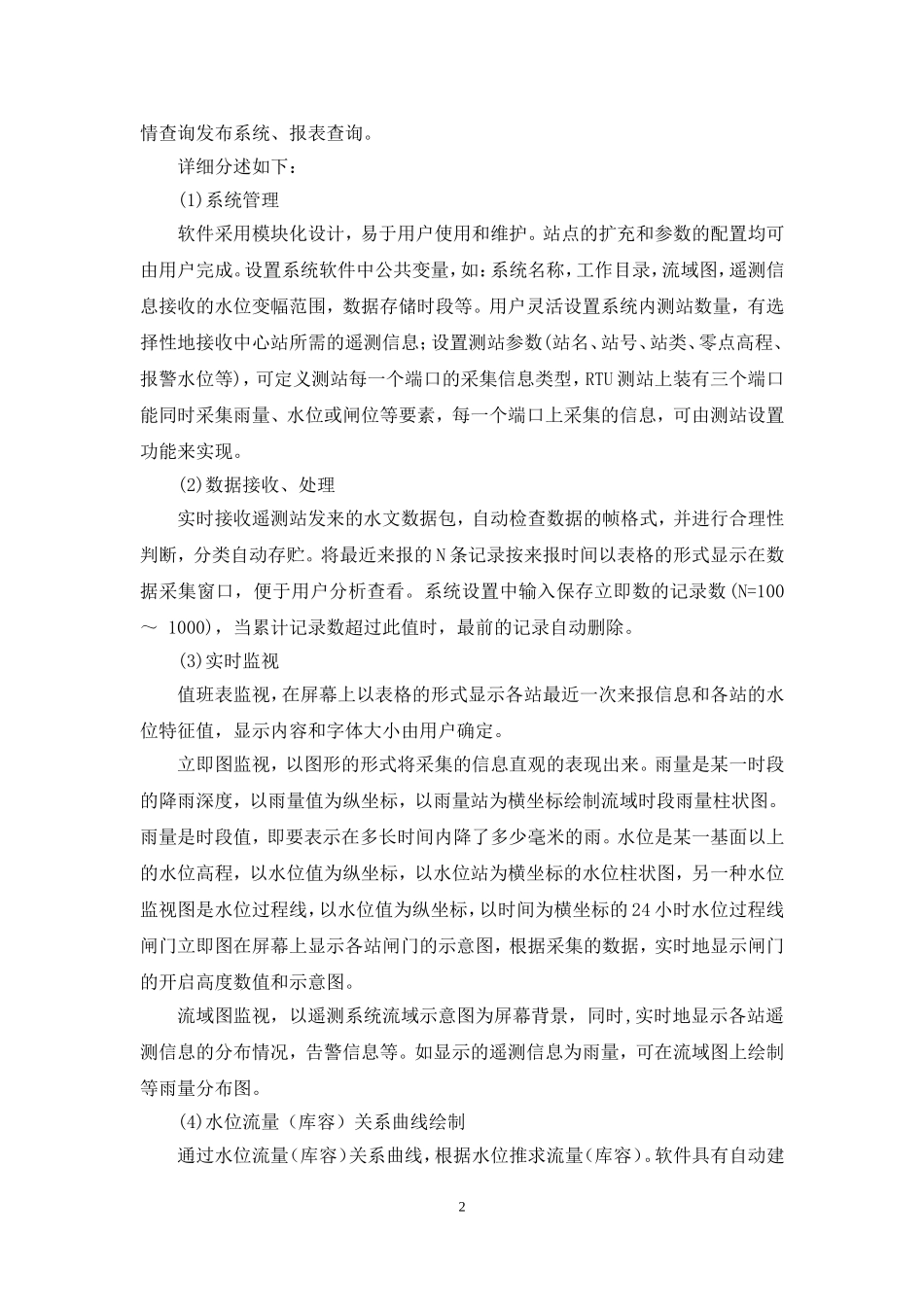

水电站水情系统方案1.1水位站1.1.1无线传输水位站一座无线传输水位站。考虑站点无线网络已经覆盖，采用数据传输方式为GPRS方式。供电方式采用太阳能供电。水位计采用浮子式水位计。现场水位测井已有。遥测终端机采集水位计数值，在本地进行存储后，通过GPRS无线方式将数据传输至采集中心。1.1.2有线传输水位站一座有线传输水位站。馈线采用单模光缆。从中心站至站点的光缆现场已经敷设完毕。遥测终端机采集水位计数值，在本地进行存储。遥测终端机与光端机通过RS485或RS232通信。光端机将电信号转换为光信号，通过光缆将数据传输至中心站。1.2管道流量站五处管道流量监测点。采用外夹式超声波管道流量计。超声波流量计采用时差法进行测流。馈线采用单模光缆。从中心站至站点的光缆现场已经敷设完毕。遥测终端机采集流量计数值，在本地进行存储。遥测终端机与光端机通过RS485或RS232通信。光端机将电信号转换为光信号，通过光缆将数据传输至中心站。1.3明渠流量站2处明渠流量监测点。馈线采用单模光缆。从中心站至站点的光缆现场已经敷设完毕。遥测终端机采集流量计数值，在本地进行存储。遥测终端机与光端机通过RS485或RS232通信。光端机将电信号转换为光信号，通过光缆将数据传输至中心站。1.中心站管理软件软件采用模块化设计。中心站管理软件基于统一开发平台，根据需要配置不同的模块，针对不同的模块设置不同的参数。软件实现的功能包括：用户信息管理、权限管理、系统数据自动与手动备份、系统定义数据维护、工作表维护、日志管理、站点基本信息、报表管理、图形管理、采集数据维护、WEB浏览网站、GSM短信平台、数据采集处理、实时监控台查询、水1情查询发布系统、报表查询。详细分述如下：(1)系统管理软件采用模块化设计，易于用户使用和维护。站点的扩充和参数的配置均可由用户完成。设置系统软件中公共变量，如：系统名称，工作目录，流域图，遥测信息接收的水位变幅范围，数据存储时段等。用户灵活设置系统内测站数量，有选择性地接收中心站所需的遥测信息；设置测站参数(站名、站号、站类、零点高程、报警水位等)，可定义测站每一个端口的采集信息类型，RTU测站上装有三个端口能同时采集雨量、水位或闸位等要素，每一个端口上采集的信息，可由测站设置功能来实现。(2)数据接收、处理实时接收遥测站发来的水文数据包，自动检查数据的帧格式，并进行合理性判断，分类自动存贮。将最近来报的N条记录按来报时间以表格的形式显示在数据采集窗口，便于用户分析查看。系统设置中输入保存立即数的记录数(N=100～1000)，当累计记录数超过此值时，最前的记录自动删除。(3)实时监视值班表监视，在屏幕上以表格的形式显示各站最近一次来报信息和各站的水位特征值，显示内容和字体大小由用户确定。立即图监视，以图形的形式将采集的信息直观的表现出来。雨量是某一时段的降雨深度，以雨量值为纵坐标，以雨量站为横坐标绘制流域时段雨量柱状图。雨量是时段值，即要表示在多长时间内降了多少毫米的雨。水位是某一基面以上的水位高程，以水位值为纵坐标，以水位站为横坐标的水位柱状图，另一种水位监视图是水位过程线，以水位值为纵坐标，以时间为横坐标的24小时水位过程线闸门立即图在屏幕上显示各站闸门的示意图，根据采集的数据，实时地显示闸门的开启高度数值和示意图。流域图监视，以遥测系统流域示意图为屏幕背景，同时,实时地显示各站遥测信息的分布情况，告警信息等。如显示的遥测信息为雨量，可在流域图上绘制等雨量分布图。(4)水位流量（库容）关系曲线绘制通过水位流量（库容）关系曲线，根据水位推求流量（库容）。软件具有自动建2立水位流量（库容）关系曲线的功能，即在用户录入了实测水位和流量（库容）数据后，软件能选择合适的数学模型通过点据中心绘制水位流量（库容）标准曲线，据此推算。同时还自动生成水位流量（库容）推算表。(5)时段数据浏览本功能用于查询历史记录，查询内容有：时段雨量,水位。浏览方式分表数值浏览和图形曲线浏览两种。(6)图表自动生成在计算机屏幕上显示或在打印机上打印任选测站水情数据日报表、月报表、年报表、各种加工数据表格、测站工...
