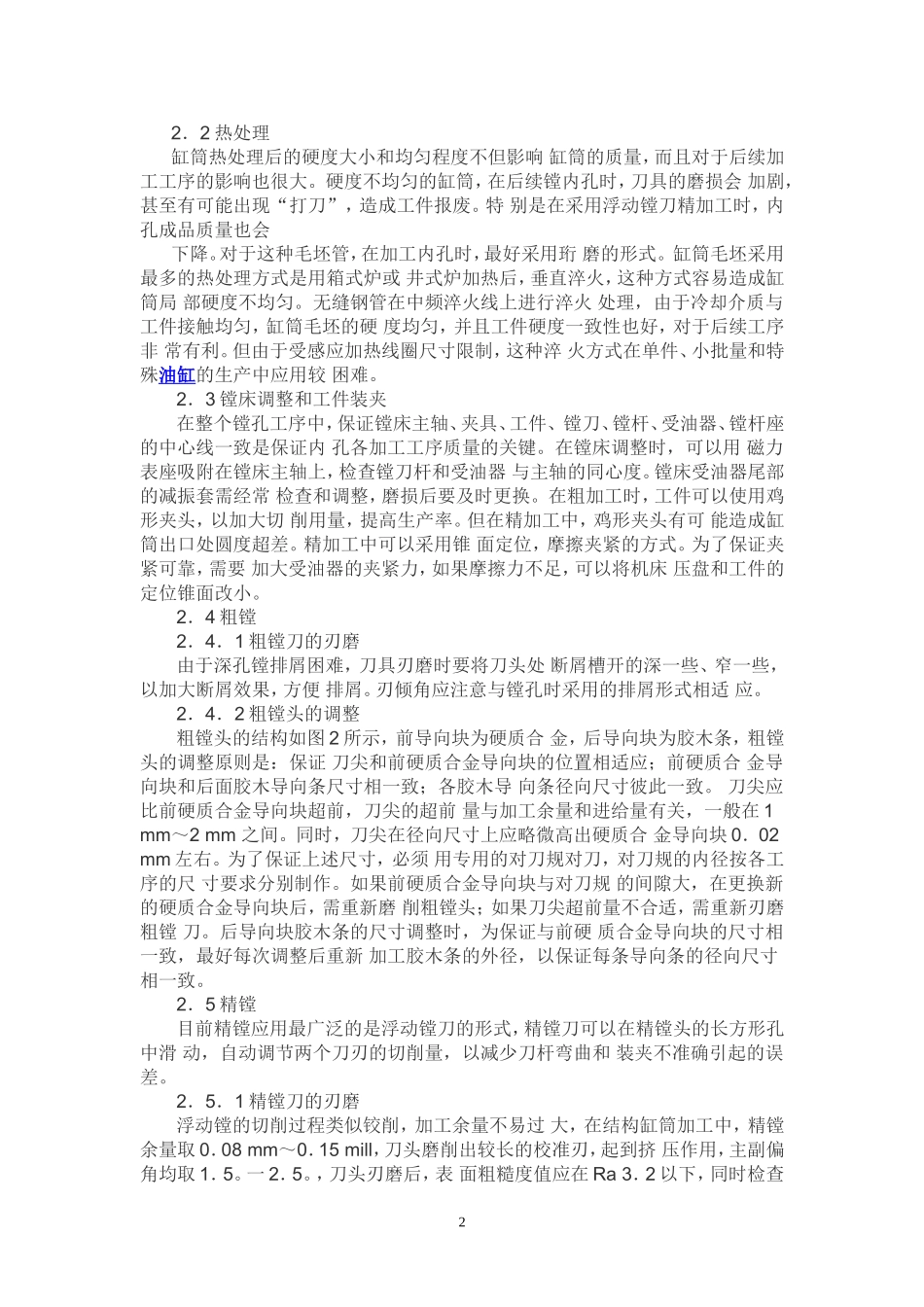

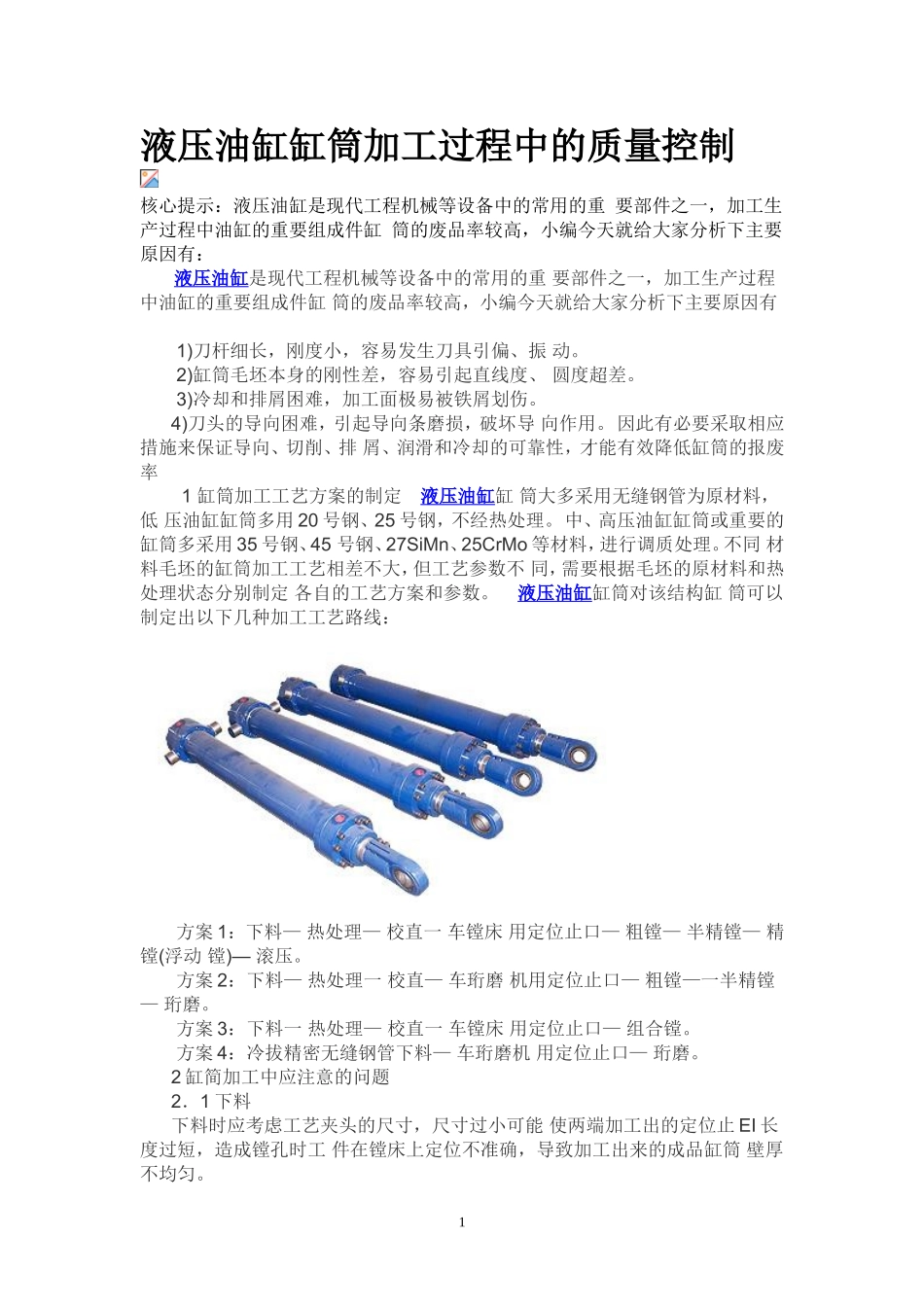

液压油缸缸筒加工过程中的质量控制核心提示：液压油缸是现代工程机械等设备中的常用的重要部件之一，加工生产过程中油缸的重要组成件缸筒的废品率较高，小编今天就给大家分析下主要原因有：液压油缸是现代工程机械等设备中的常用的重要部件之一，加工生产过程中油缸的重要组成件缸筒的废品率较高，小编今天就给大家分析下主要原因有1)刀杆细长，刚度小，容易发生刀具引偏、振动。2)缸筒毛坯本身的刚性差，容易引起直线度、圆度超差。3)冷却和排屑困难，加工面极易被铁屑划伤。4)刀头的导向困难，引起导向条磨损，破坏导向作用。因此有必要采取相应措施来保证导向、切削、排屑、润滑和冷却的可靠性，才能有效降低缸筒的报废率1缸筒加工工艺方案的制定液压油缸缸筒大多采用无缝钢管为原材料，低压油缸缸筒多用20号钢、25号钢，不经热处理。中、高压油缸缸筒或重要的缸筒多采用35号钢、45号钢、27SiMn、25CrMo等材料，进行调质处理。不同材料毛坯的缸筒加工工艺相差不大，但工艺参数不同，需要根据毛坯的原材料和热处理状态分别制定各自的工艺方案和参数。液压油缸缸筒对该结构缸筒可以制定出以下几种加工工艺路线：方案1：下料—热处理—校直一车镗床用定位止口—粗镗—半精镗—精镗(浮动镗)—滚压。方案2：下料—热处理一校直—车珩磨机用定位止口—粗镗—一半精镗—珩磨。方案3：下料一热处理—校直一车镗床用定位止口—组合镗。方案4：冷拔精密无缝钢管下料—车珩磨机用定位止口—珩磨。2缸简加工中应注意的问题2．1下料下料时应考虑工艺夹头的尺寸，尺寸过小可能使两端加工出的定位止EI长度过短，造成镗孔时工件在镗床上定位不准确，导致加工出来的成品缸筒壁厚不均匀。12．2热处理缸筒热处理后的硬度大小和均匀程度不但影响缸筒的质量，而且对于后续加工工序的影响也很大。硬度不均匀的缸筒，在后续镗内孔时，刀具的磨损会加剧，甚至有可能出现“打刀”，造成工件报废。特别是在采用浮动镗刀精加工时，内孔成品质量也会下降。对于这种毛坯管，在加工内孔时，最好采用珩磨的形式。缸筒毛坯采用最多的热处理方式是用箱式炉或井式炉加热后，垂直淬火，这种方式容易造成缸筒局部硬度不均匀。无缝钢管在中频淬火线上进行淬火处理，由于冷却介质与工件接触均匀，缸筒毛坯的硬度均匀，并且工件硬度一致性也好，对于后续工序非常有利。但由于受感应加热线圈尺寸限制，这种淬火方式在单件、小批量和特殊油缸的生产中应用较困难。2．3镗床调整和工件装夹在整个镗孔工序中，保证镗床主轴、夹具、工件、镗刀、镗杆、受油器、镗杆座的中心线一致是保证内孔各加工工序质量的关键。在镗床调整时，可以用磁力表座吸附在镗床主轴上，检查镗刀杆和受油器与主轴的同心度。镗床受油器尾部的减振套需经常检查和调整，磨损后要及时更换。在粗加工时，工件可以使用鸡形夹头，以加大切削用量，提高生产率。但在精加工中，鸡形夹头有可能造成缸筒出口处圆度超差。精加工中可以采用锥面定位，摩擦夹紧的方式。为了保证夹紧可靠，需要加大受油器的夹紧力，如果摩擦力不足，可以将机床压盘和工件的定位锥面改小。2．4粗镗2．4．1粗镗刀的刃磨由于深孔镗排屑困难，刀具刃磨时要将刀头处断屑槽开的深一些、窄一些，以加大断屑效果，方便排屑。刃倾角应注意与镗孔时采用的排屑形式相适应。2．4．2粗镗头的调整粗镗头的结构如图2所示，前导向块为硬质合金，后导向块为胶木条，粗镗头的调整原则是：保证刀尖和前硬质合金导向块的位置相适应；前硬质合金导向块和后面胶木导向条尺寸相一致；各胶木导向条径向尺寸彼此一致。刀尖应比前硬质合金导向块超前，刀尖的超前量与加工余量和进给量有关，一般在1mm～2mm之间。同时，刀尖在径向尺寸上应略微高出硬质合金导向块0．02mm左右。为了保证上述尺寸，必须用专用的对刀规对刀，对刀规的内径按各工序的尺寸要求分别制作。如果前硬质合金导向块与对刀规的间隙大，在更换新的硬质合金导向块后，需重新磨削粗镗头；如果刀尖超前量不合适，需重新刃磨粗镗刀。后导向块胶木条的尺寸调整时，为保证与前硬质合金导向块的尺寸相一致，最好每次调整后重新加工胶木条的外径，以保...
