平台排水沟施工技术及质量要点VIP免费

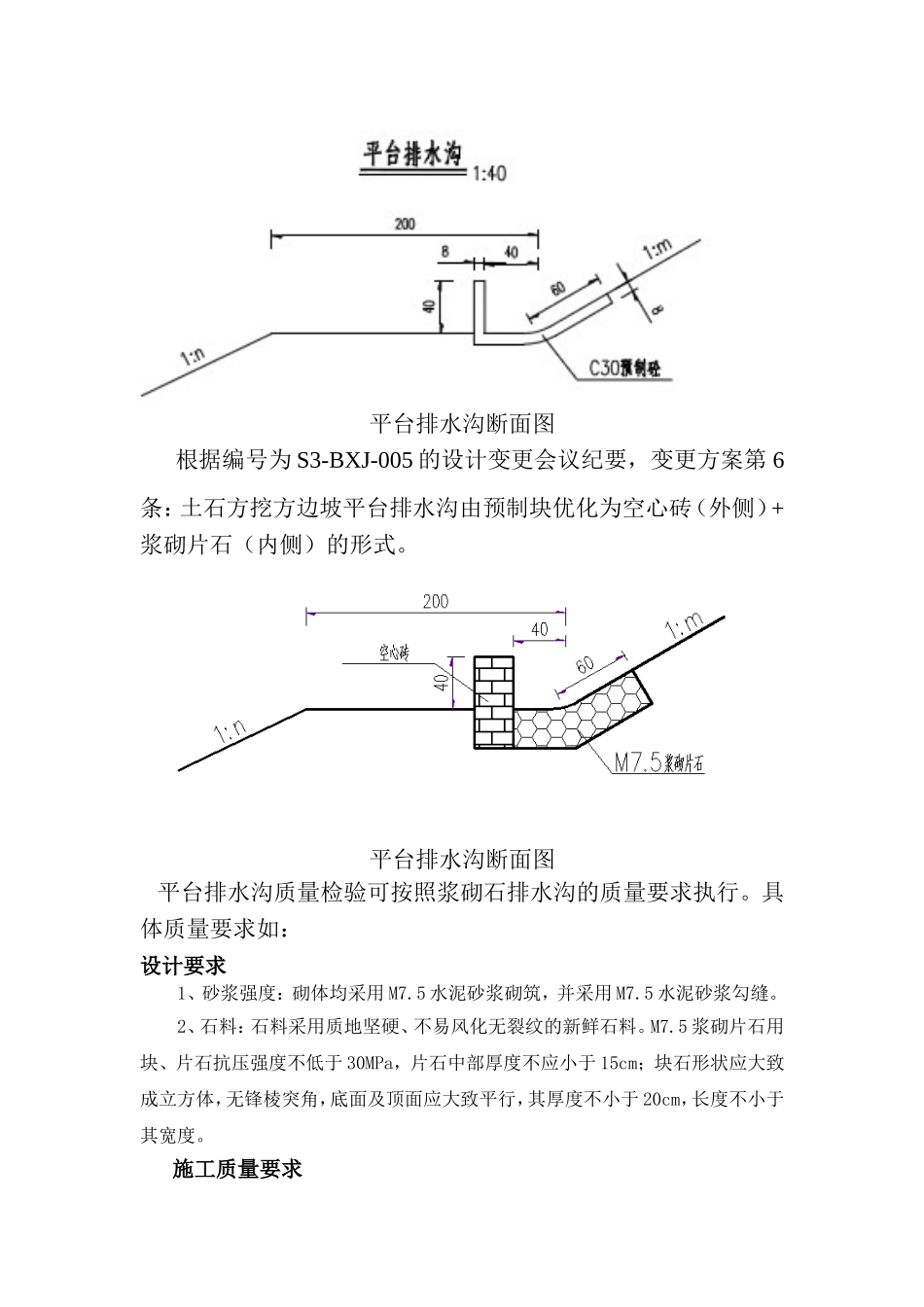

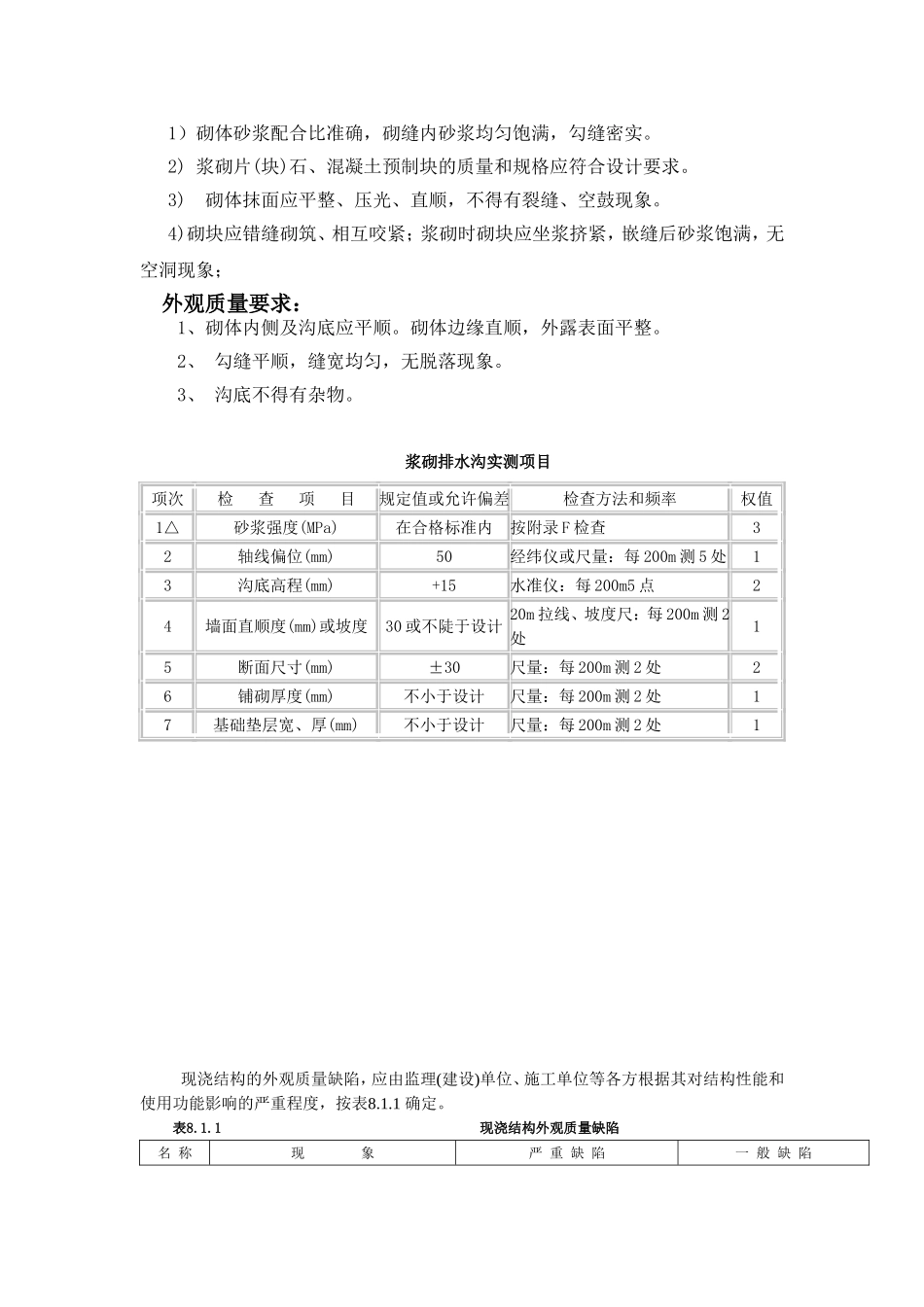

平台排水沟断面图根据编号为S3-BXJ-005的设计变更会议纪要，变更方案第6条：土石方挖方边坡平台排水沟由预制块优化为空心砖（外侧）+浆砌片石（内侧）的形式。平台排水沟断面图平台排水沟质量检验可按照浆砌石排水沟的质量要求执行。具体质量要求如：设计要求1、砂浆强度：砌体均采用M7.5水泥砂浆砌筑，并采用M7.5水泥砂浆勾缝。2、石料：石料采用质地坚硬、不易风化无裂纹的新鲜石料。M7.5浆砌片石用块、片石抗压强度不低于30MPa，片石中部厚度不应小于15cm；块石形状应大致成立方体，无锋棱突角，底面及顶面应大致平行，其厚度不小于20cm，长度不小于其宽度。施工质量要求1）砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。2)浆砌片(块)石、混凝土预制块的质量和规格应符合设计要求。3)砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。4)砌块应错缝砌筑、相互咬紧；浆砌时砌块应坐浆挤紧，嵌缝后砂浆饱满，无空洞现象；外观质量要求：1、砌体内侧及沟底应平顺。砌体边缘直顺，外露表面平整。2、勾缝平顺，缝宽均匀，无脱落现象。3、沟底不得有杂物。浆砌排水沟实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△砂浆强度(MPa)在合格标准内按附录F检查32轴线偏位(mm)50经纬仪或尺量：每200m测5处13沟底高程(mm)+15水准仪：每200m5点24墙面直顺度(mm)或坡度30或不陡于设计20m拉线、坡度尺：每200m测2处15断面尺寸(mm)±30尺量：每200m测2处26铺砌厚度(mm)不小于设计尺量：每200m测2处17基础垫层宽、厚(mm)不小于设计尺量：每200m测2处1现浇结构的外观质量缺陷，应由监理(建设)单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表8.1.1确定。表8.1.1现浇结构外观质量缺陷名称现象严重缺陷一般缺陷露筋构件内钢筋未被砼包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝砼表面缺少水泥浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞砼中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣砼中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从砼表面延伸至砼内部构件主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处砼缺陷及连接钢筋、连接铁件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘曲不平、飞出凸肋等清水砼构件内有影响使用功能或装饰效果的外形缺陷其他砼构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清水砼构件有外表缺陷其他砼构件有不影响使用功能的外表缺陷表5.4.2检查(雨水)井实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△混凝土强度(MPa)在合格标准内32轴线偏位(mm)50经纬仪：每个检查井检查13圆井直径或方井长、宽(mm)土20尺量：每个检查井检查14井底高程(mm)土15水准仪：每个检查井检查15井盖与相邻路面高差(mm)雨水井0，-4水准仪、水平尺：每个检查井检查2检查井0，+41)混凝土所用的水泥、石、砂、水的规格和质量应符合要求，按规定的配合比施工。2)不得有露筋和空洞现象。3)沉降缝、泄水孔的设置位置、质量和数量应符合设计要求。排水沟实测项目
