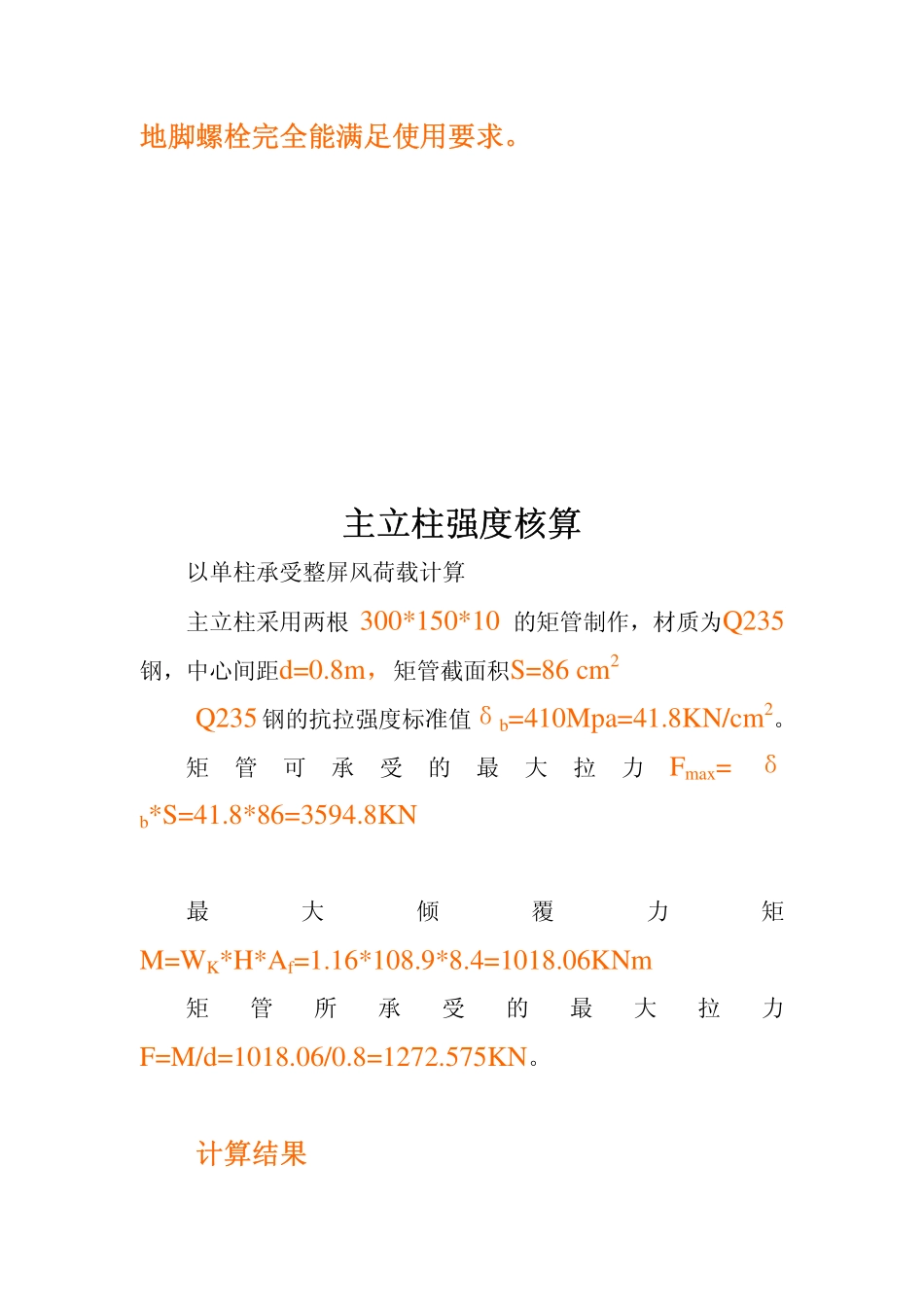

基础抗风稳定性简易计算公式:Vρ½b/µγfβzµzµsW0HAf>1式中:V—混凝土基础体积m3ρ—钢筋混凝土比重KN/m3b—基础底面宽度mµ—地基摩擦系数,取1.12γf—倾覆稳定系数,根据具体情况取1.5-2.0βz—风振系数,取1.2µz—风压高度变化系数,取1.25µs—风载体型系数,取1.3W0—基本风压KN/m2H—迎风体中心距地高度mAf—迎风面积m2地脚螺栓强度核算以单柱承受整屏风荷载计算1、地脚螺栓采用Φ34的Q235A圆钢制作,每个柱脚迎风面地脚螺栓总数5棵。螺栓截面积S=9.08cm2,顺风向前后地脚螺栓之间的间距d=1.33m。2、Q235A钢的抗拉强度标准值δb=235Mpa=23.5KN/cm2。3、每根螺栓可承受的最大拉力F=δb*S=41.8*9.08=379.54KN4、最大抗倾覆力矩Mmax=5*F*d=2523.96KNm5、风荷载最大倾覆力矩M=WK*H*Af=1.16*108.9*8.4=1018.06KNm计算结果最大抗倾覆力矩Mmax远大于最大倾覆力矩M,地脚螺栓完全能满足使用要求。主立柱强度核算以单柱承受整屏风荷载计算主立柱采用两根300*150*10的矩管制作,材质为Q235钢,中心间距d=0.8m,矩管截面积S=86cm2Q235钢的抗拉强度标准值δb=410Mpa=41.8KN/cm2。矩管可承受的最大拉力Fmax=δb*S=41.8*86=3594.8KN最大倾覆力矩M=WK*H*Af=1.16*108.9*8.4=1018.06KNm矩管所承受的最大拉力F=M/d=1018.06/0.8=1272.575KN。计算结果Fmax远大于F,立柱完全能满足只用要求。螺栓强度核算直径101214161820222430抗拉强度标准值δb=235Mpa23.523.523.523.523.523.523.523.523.5KN/cm2截面积0.791.131.542.012.543.143.804.527.07cm2每颗螺栓可承受的最大拉力18.4626.5836.1847.2559.8073.8389.33106.31166.11KN4、最大抗倾覆力矩Mmax=5*F*d=2523.96KNm5、风荷载最大倾覆力矩M=WK*H*Af=1.16*108.9*8.4=1018.06KNm计算结果最大抗倾覆力矩Mmax远大于最大倾覆力矩M,地脚螺栓完全能满足使用要求。广告牌地脚螺栓强度简易核算nδbSd>µγfβzµzµsW0HAf式中n—抗拉地脚螺栓数量δb—地脚螺栓材质抗拉强度标准值S—地脚螺栓截面积d—顺风向地脚螺栓间距µ—地基摩擦系数,取1.12γf—倾覆稳定系数,根据具体情况取1.5-2.0βz—风振系数,取1.2µz—风压高度变化系数,取1.25µs—风载体型系数,取1.3W0—基本风压KN/m2H—迎风体中心距地高度mAf—迎风面积m2
