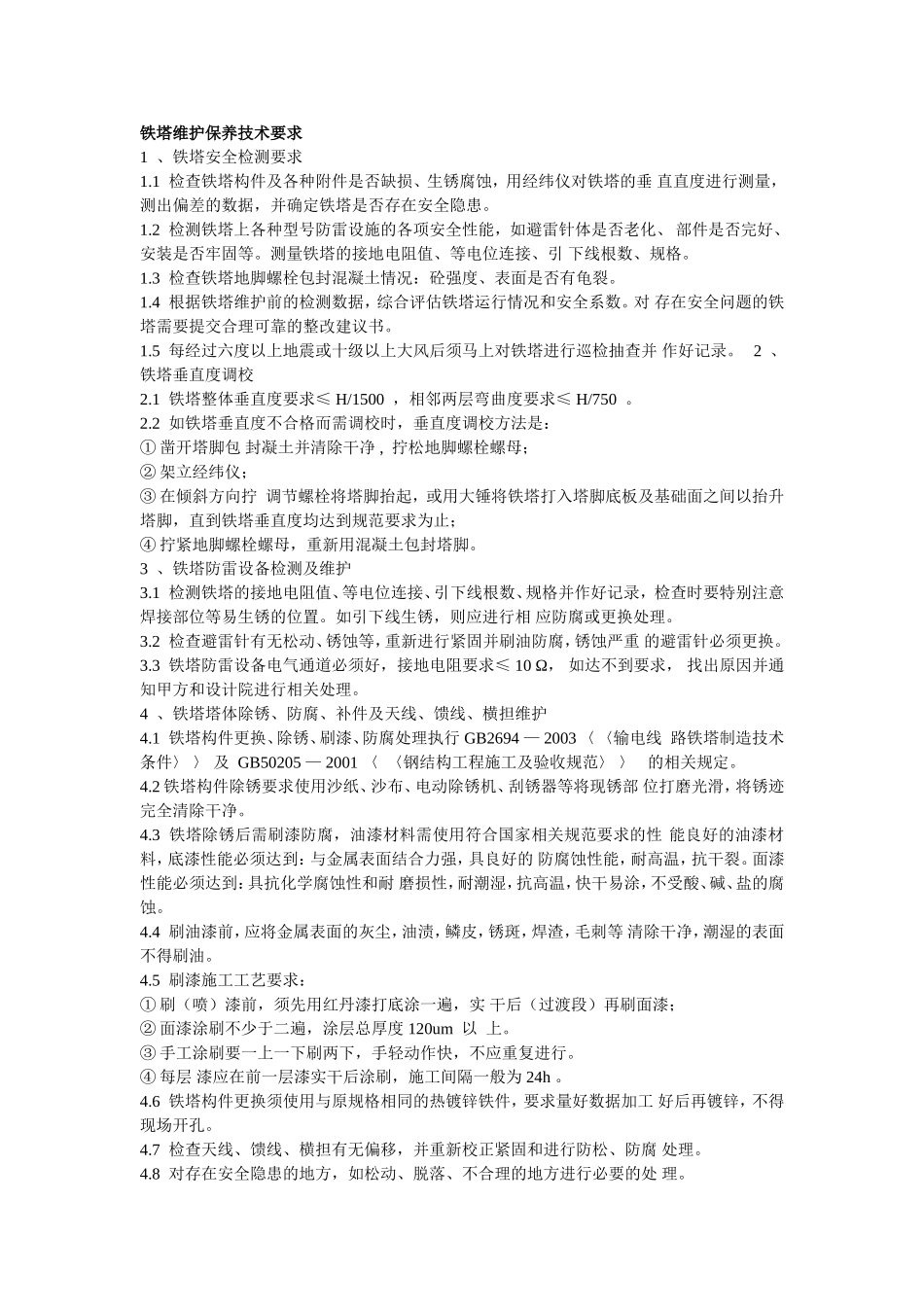

铁塔维护保养技术要求1、铁塔安全检测要求1.1检查铁塔构件及各种附件是否缺损、生锈腐蚀，用经纬仪对铁塔的垂直直度进行测量，测出偏差的数据，并确定铁塔是否存在安全隐患。1.2检测铁塔上各种型号防雷设施的各项安全性能，如避雷针体是否老化、部件是否完好、安装是否牢固等。测量铁塔的接地电阻值、等电位连接、引下线根数、规格。1.3检查铁塔地脚螺栓包封混凝土情况：砼强度、表面是否有龟裂。1.4根据铁塔维护前的检测数据，综合评估铁塔运行情况和安全系数。对存在安全问题的铁塔需要提交合理可靠的整改建议书。1.5每经过六度以上地震或十级以上大风后须马上对铁塔进行巡检抽查并作好记录。2、铁塔垂直度调校2.1铁塔整体垂直度要求≤H/1500，相邻两层弯曲度要求≤H/750。2.2如铁塔垂直度不合格而需调校时，垂直度调校方法是：①凿开塔脚包封凝土并清除干净,拧松地脚螺栓螺母；②架立经纬仪；③在倾斜方向拧调节螺栓将塔脚抬起，或用大锤将铁塔打入塔脚底板及基础面之间以抬升塔脚，直到铁塔垂直度均达到规范要求为止；④拧紧地脚螺栓螺母，重新用混凝土包封塔脚。3、铁塔防雷设备检测及维护3.1检测铁塔的接地电阻值、等电位连接、引下线根数、规格并作好记录，检查时要特别注意焊接部位等易生锈的位置。如引下线生锈，则应进行相应防腐或更换处理。3.2检查避雷针有无松动、锈蚀等，重新进行紧固并刷油防腐，锈蚀严重的避雷针必须更换。3.3铁塔防雷设备电气通道必须好，接地电阻要求≤10Ω，如达不到要求，找出原因并通知甲方和设计院进行相关处理。4、铁塔塔体除锈、防腐、补件及天线、馈线、横担维护4.1铁塔构件更换、除锈、刷漆、防腐处理执行GB2694—2003〈〈输电线路铁塔制造技术条件〉〉及GB50205—2001〈〈钢结构工程施工及验收规范〉〉的相关规定。4.2铁塔构件除锈要求使用沙纸、沙布、电动除锈机、刮锈器等将现锈部位打磨光滑，将锈迹完全清除干净。4.3铁塔除锈后需刷漆防腐，油漆材料需使用符合国家相关规范要求的性能良好的油漆材料，底漆性能必须达到：与金属表面结合力强，具良好的防腐蚀性能，耐高温，抗干裂。面漆性能必须达到：具抗化学腐蚀性和耐磨损性，耐潮湿，抗高温，快干易涂，不受酸、碱、盐的腐蚀。4.4刷油漆前，应将金属表面的灰尘，油渍，鳞皮，锈斑，焊渣，毛刺等清除干净，潮湿的表面不得刷油。4.5刷漆施工工艺要求：①刷（喷）漆前，须先用红丹漆打底涂一遍，实干后（过渡段）再刷面漆；②面漆涂刷不少于二遍，涂层总厚度120um以上。③手工涂刷要一上一下刷两下，手轻动作快，不应重复进行。④每层漆应在前一层漆实干后涂刷，施工间隔一般为24h。4.6铁塔构件更换须使用与原规格相同的热镀锌铁件，要求量好数据加工好后再镀锌，不得现场开孔。4.7检查天线、馈线、横担有无偏移，并重新校正紧固和进行防松、防腐处理。4.8对存在安全隐患的地方，如松动、脱落、不合理的地方进行必要的处理。5、铁塔螺栓扭力检测、紧固、封油维护5.1铁塔镙栓扭力紧固维护施工执行GB3098〃1-2000《紧固件机械性能螺栓、螺丝和螺柱》相关规范；5.2铁塔螺栓扭力要求达到下表要求：螺栓规格（mm）M16M20M22M24M27M30预拉力值4.8s53~7291~105108~122120~155164~186197~2326.8s80~95104~128135~164178~213220~264291~3305.3如螺栓扭力达不到要求的要重新进行紧固。5.4螺栓紧固后要再检查一遍,达到要求后在螺栓的周围均匀涂上防滑漆，以防松动。6、铁塔基础地脚螺栓封固6.1铁塔基础螺栓有外露的或包封混凝土有裂纹的，凿开原包封混凝土用C15砼重新包封。6.2检查铁塔的基础有无龟裂情况，龟裂的塔脚基础用C25混凝土重新灌注。6.3重新灌注的混凝土表面要求平整光滑，不能有蜂窝、表面泛白、露筋等。6.4对已暴露基础钢筋的楼面基础，凿花后用1∶2.5水泥沙浆进行抹面。旧杆塔及导地线的拆除施工6.1作业流程现场调查障碍处理搭跨越架附件拆除搭临时拉线导地线拆除杆塔拆除清理现场工地运输6.2作业内容、方法6.2.1锚桩设臵6.2.1.1正常土质采用1根φ36×1.6m钻桩。受力侧采用2根φ36×1.6m钻桩（或根据铁塔情况而定）。6.2.1.2遇水稻田、河滩等松软土质，使用1只埋深1.5m的3T地锚固...
