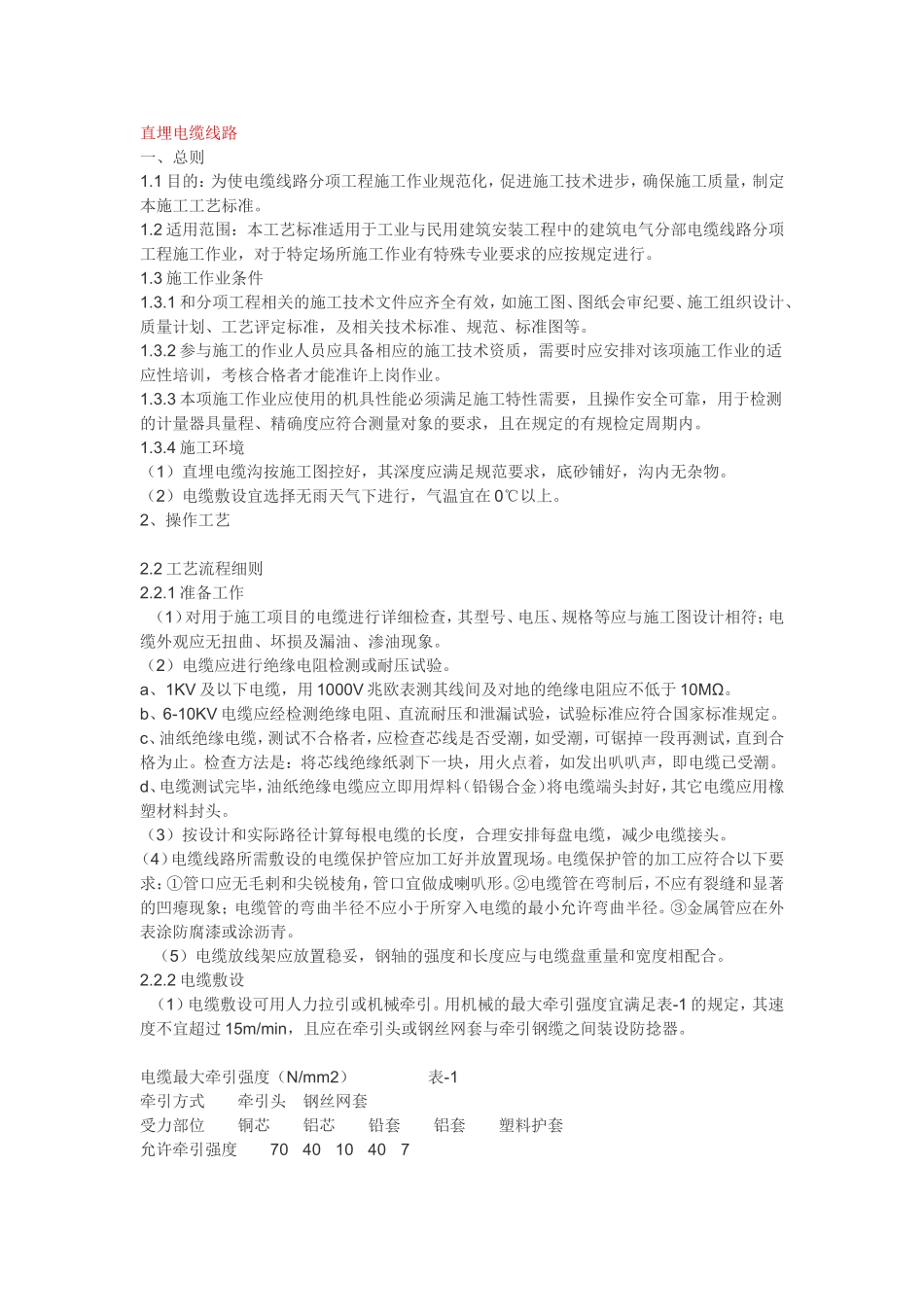

直埋电缆线路一、总则1.1目的：为使电缆线路分项工程施工作业规范化，促进施工技术进步，确保施工质量，制定本施工工艺标准。1.2适用范围：本工艺标准适用于工业与民用建筑安装工程中的建筑电气分部电缆线路分项工程施工作业，对于特定场所施工作业有特殊专业要求的应按规定进行。1.3施工作业条件1.3.1和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等。1.3.2参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训，考核合格者才能准许上岗作业。1.3.3本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠，用于检测的计量器具量程、精确度应符合测量对象的要求，且在规定的有规检定周期内。1.3.4施工环境（1）直埋电缆沟按施工图控好，其深度应满足规范要求，底砂铺好，沟内无杂物。（2）电缆敷设宜选择无雨天气下进行，气温宜在0℃以上。2、操作工艺2.2工艺流程细则2.2.1准备工作（1）对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。（2）电缆应进行绝缘电阻检测或耐压试验。a、1KV及以下电缆，用1000V兆欧表测其线间及对地的绝缘电阻应不低于10MΩ。b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏试验，试验标准应符合国家标准规定。c、油纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。d、电缆测试完毕，油纸绝缘电缆应立即用焊料（铅锡合金）将电缆端头封好，其它电缆应用橡塑材料封头。（3）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。（4）电缆线路所需敷设的电缆保护管应加工好并放置现场。电缆保护管的加工应符合以下要求：①管口应无毛剌和尖锐棱角，管口宜做成喇叭形。②电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。③金属管应在外表涂防腐漆或涂沥青。（5）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。2.2.2电缆敷设（1）电缆敷设可用人力拉引或机械牵引。用机械的最大牵引强度宜满足表-1的规定，其速度不宜超过15m/min，且应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。电缆最大牵引强度（N/mm2）表-1牵引方式牵引头钢丝网套受力部位铜芯铝芯铅套铝套塑料护套允许牵引强度704010407（2）电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。（3）电缆弯曲半径应符合规范要求，在沟内敷设应有适当的蛇形弯，电缆的两端、中间接头、穿管处、垂直位差处均应留有适当的余变。（4）电缆之间，电缆与其它管道：道路、建筑物等之间平行和交叉时的最小净距，应满足规范的要求。（5）冬季敷设电缆，温度达不到规范要求时，应将电缆提前加温。（6）电缆敷设应设置联络指挥系统，宜以无线电对讲机联络，手持扩音喇叭指挥。2.2.3覆砂盖砖（1）电缆敷设完毕，应请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。（2）电缆上面与电缆下面一样，覆盖10cm砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。2.2.4回填土（1）直埋电缆回填土前，应经隐蔽工程验收合格。（2）回填土应及时并分层夯实。2.2.5埋标桩电缆在拐弯、接头、交叉，进出建筑物等地段应设明显的方位标桩。电缆直线段每隔50-100处应加设间距适当的路径标桩。标桩应牢固，标志应清晰，标桩露出地面以15cm为宜。2.3质量检测检验应达到的标准及检测仪表、检测方法2.3.1质量检测检验应达到的标准（1）直埋电缆的电压等级、型号规格及路径符合设计要求，电缆本体质量是合格的。（2）电缆的埋置深度应符合下列要求：①电缆表面距地面的距离不应小于0.7m，穿越农田时不应小于1m，且电缆应埋在冻土层以下。②在电缆引入建筑物、与地下建筑物交叉及绕过地下...
