消防水池基坑施工方案VIP免费

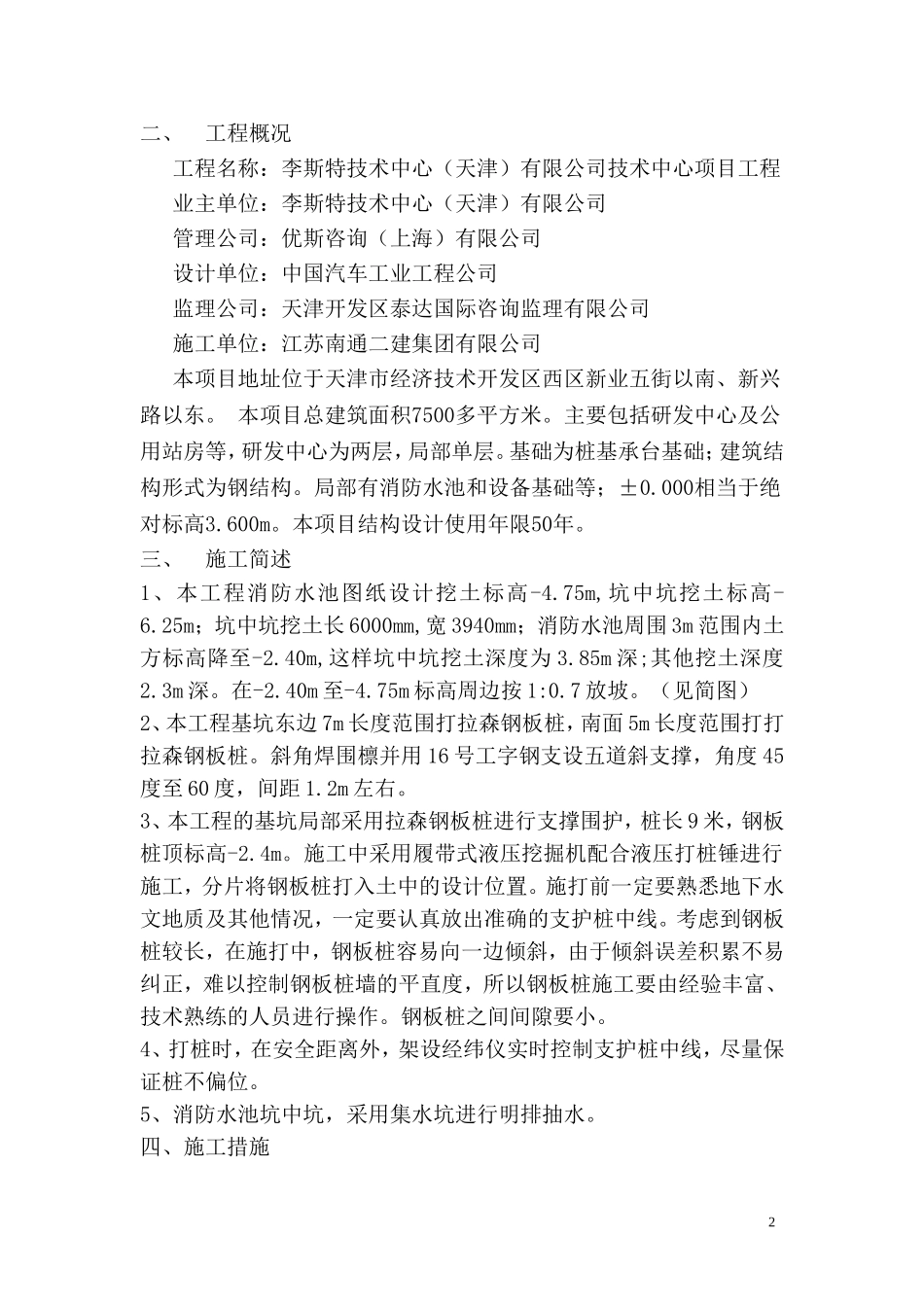

目录一、编制依据--------------------------------------------2二、工程概况---------------------------------------------2三、施工简述---------------------------------------------2四、施工措施---------------------------------------------3五、施工安全保证措施-------------------------------------5消防水池基坑施工方案一、编制依据：李斯特技术中心有限公司研发项目施工图纸及本项目地勘报告《建筑地基基础工程施工质量验收规范》；GB50202-2002《建筑基坑支护工程技术规范》；《建筑施工安全检查标准》（JGJ59-2011）；其他规范标准及相关安全生产法律法规1二、工程概况工程名称：李斯特技术中心（天津）有限公司技术中心项目工程业主单位：李斯特技术中心（天津）有限公司管理公司：优斯咨询（上海）有限公司设计单位：中国汽车工业工程公司监理公司：天津开发区泰达国际咨询监理有限公司施工单位：江苏南通二建集团有限公司本项目地址位于天津市经济技术开发区西区新业五街以南、新兴路以东。本项目总建筑面积7500多平方米。主要包括研发中心及公用站房等，研发中心为两层，局部单层。基础为桩基承台基础；建筑结构形式为钢结构。局部有消防水池和设备基础等；±0.000相当于绝对标高3.600m。本项目结构设计使用年限50年。三、施工简述1、本工程消防水池图纸设计挖土标高-4.75m,坑中坑挖土标高-6.25m；坑中坑挖土长6000mm,宽3940mm；消防水池周围3m范围内土方标高降至-2.40m,这样坑中坑挖土深度为3.85m深;其他挖土深度2.3m深。在-2.40m至-4.75m标高周边按1:0.7放坡。（见简图）2、本工程基坑东边7m长度范围打拉森钢板桩，南面5m长度范围打打拉森钢板桩。斜角焊围檩并用16号工字钢支设五道斜支撑，角度45度至60度，间距1.2m左右。3、本工程的基坑局部采用拉森钢板桩进行支撑围护，桩长9米，钢板桩顶标高-2.4m。施工中采用履带式液压挖掘机配合液压打桩锤进行施工，分片将钢板桩打入土中的设计位置。施打前一定要熟悉地下水文地质及其他情况，一定要认真放出准确的支护桩中线。考虑到钢板桩较长，在施打中，钢板桩容易向一边倾斜，由于倾斜误差积累不易纠正，难以控制钢板桩墙的平直度，所以钢板桩施工要由经验丰富、技术熟练的人员进行操作。钢板桩之间间隙要小。4、打桩时，在安全距离外，架设经纬仪实时控制支护桩中线，尽量保证桩不偏位。5、消防水池坑中坑，采用集水坑进行明排抽水。四、施工措施21、施工顺序施工准备→测量放线→安装钢板桩→基坑开挖→管道施工→回填土并分层夯实→拔出钢板装。2、钢板桩打设前的准备工作(1)、钢板桩布置的平面位置，应尽量平直整齐，避免不规则的转角，以便充分利用标准钢板桩和便于设置支撑。(2)、钢板桩的检验与矫正：用于沟槽临时支护的钢板桩，主要进行外观检验，包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等。对桩上影响打设的焊接件应割除。（3）、打桩机械的选择：打桩采用高频液压打桩锤，为使桩锤的冲击力均匀分布在板桩断面上，保护桩顶免遭损坏，桩锤和钢板桩锁紧加压。3、沉压钢板桩(1)、根据施工场地的实际情况，该段的地质情况较复杂，地下水位较高，又属于深基坑开挖，钢板桩打设前应探测沿线沿线管线埋设情况,并做好处理措施。(2)、钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。大面积无障碍钢板桩才用横竖相扣紧密相邻的方法打入。钢板桩在基坑的入土深度按管道埋深确定。4、钢板桩的拔除(1)、在回填达到规定要求后，才能拔出钢板桩，拔出的钢板桩经修整后可以重复使用。拔除前要研究钢板桩的拔除顺序、拔除时间以及桩孔处理方法,否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。(2)、本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，...
