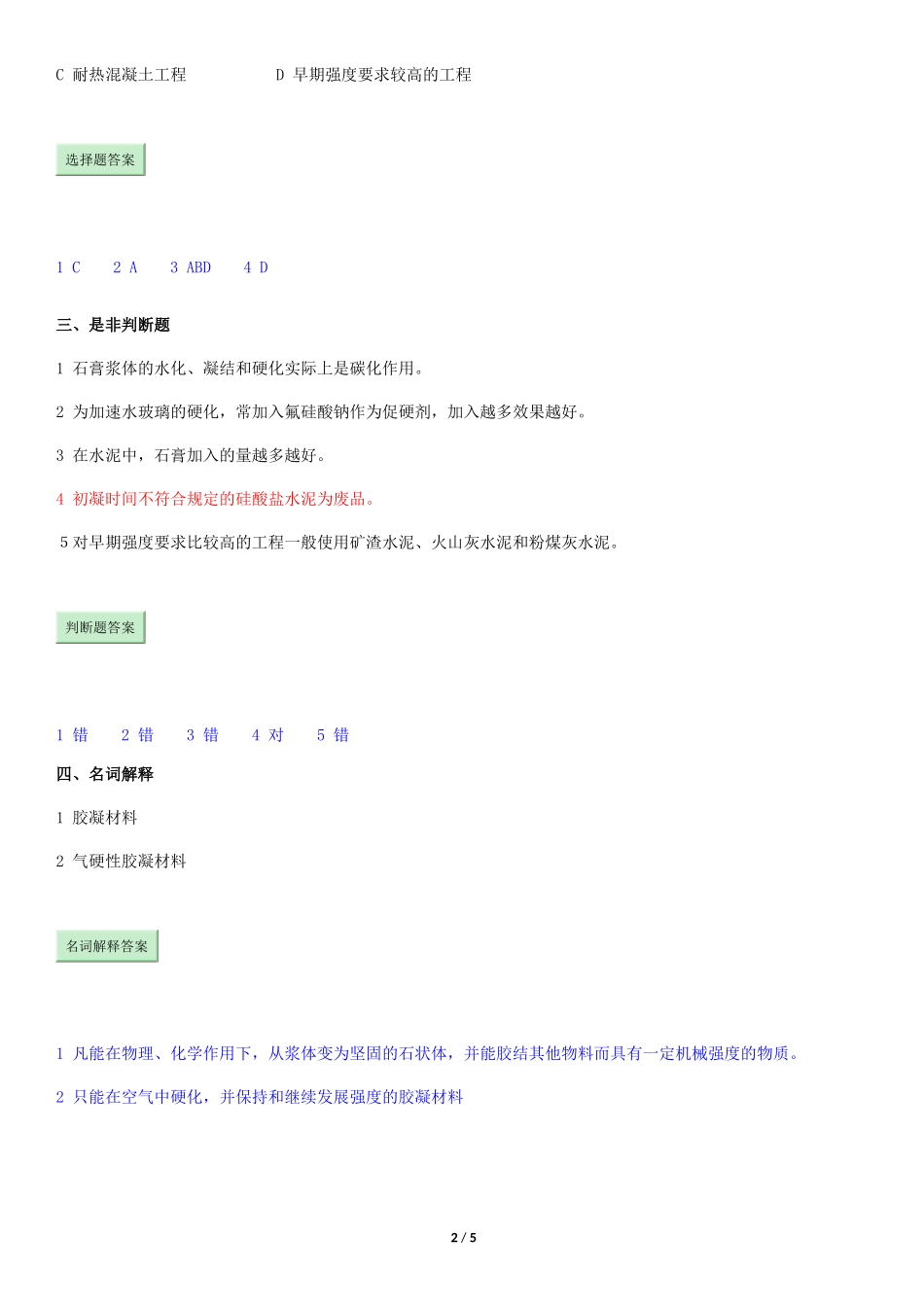

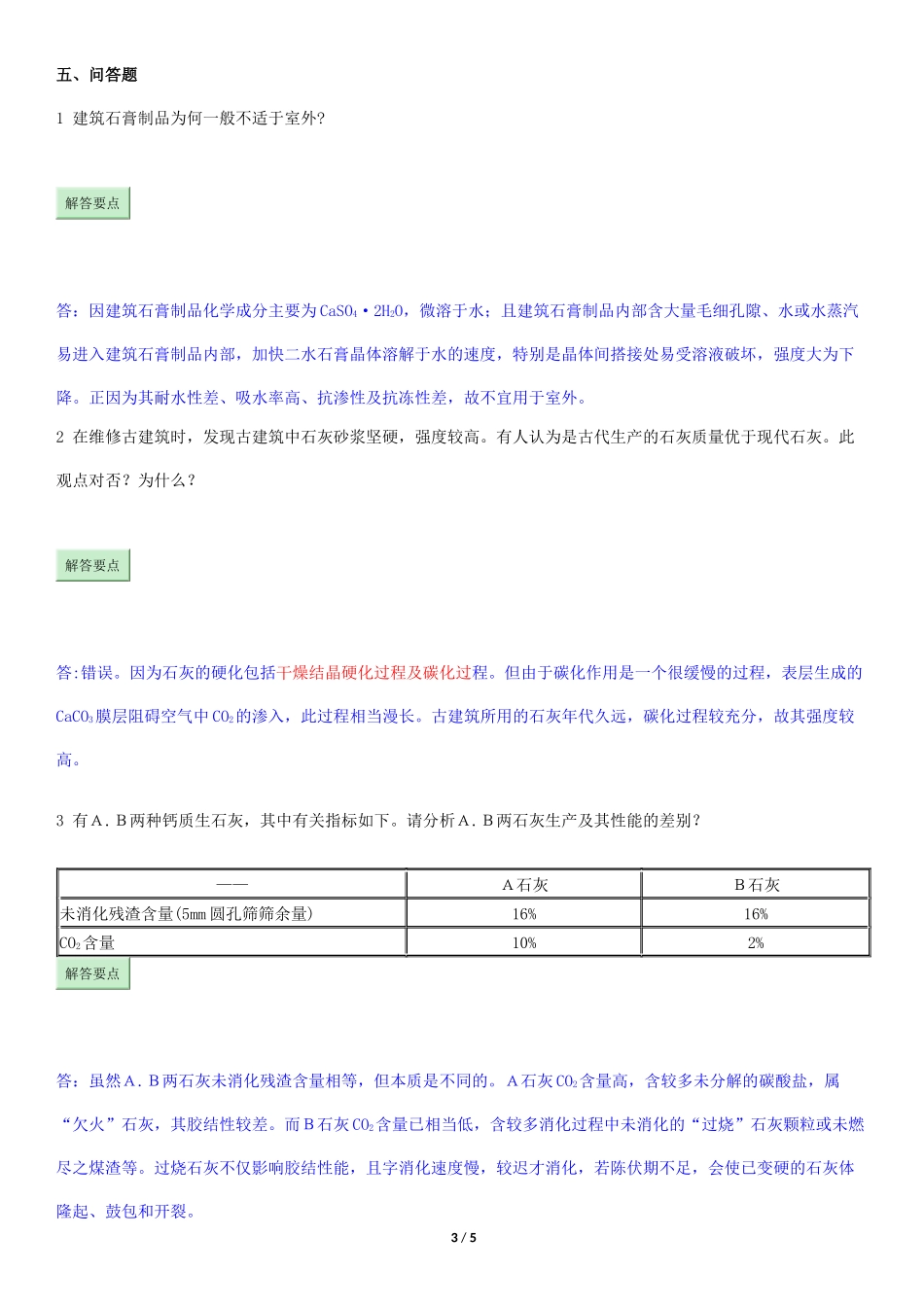

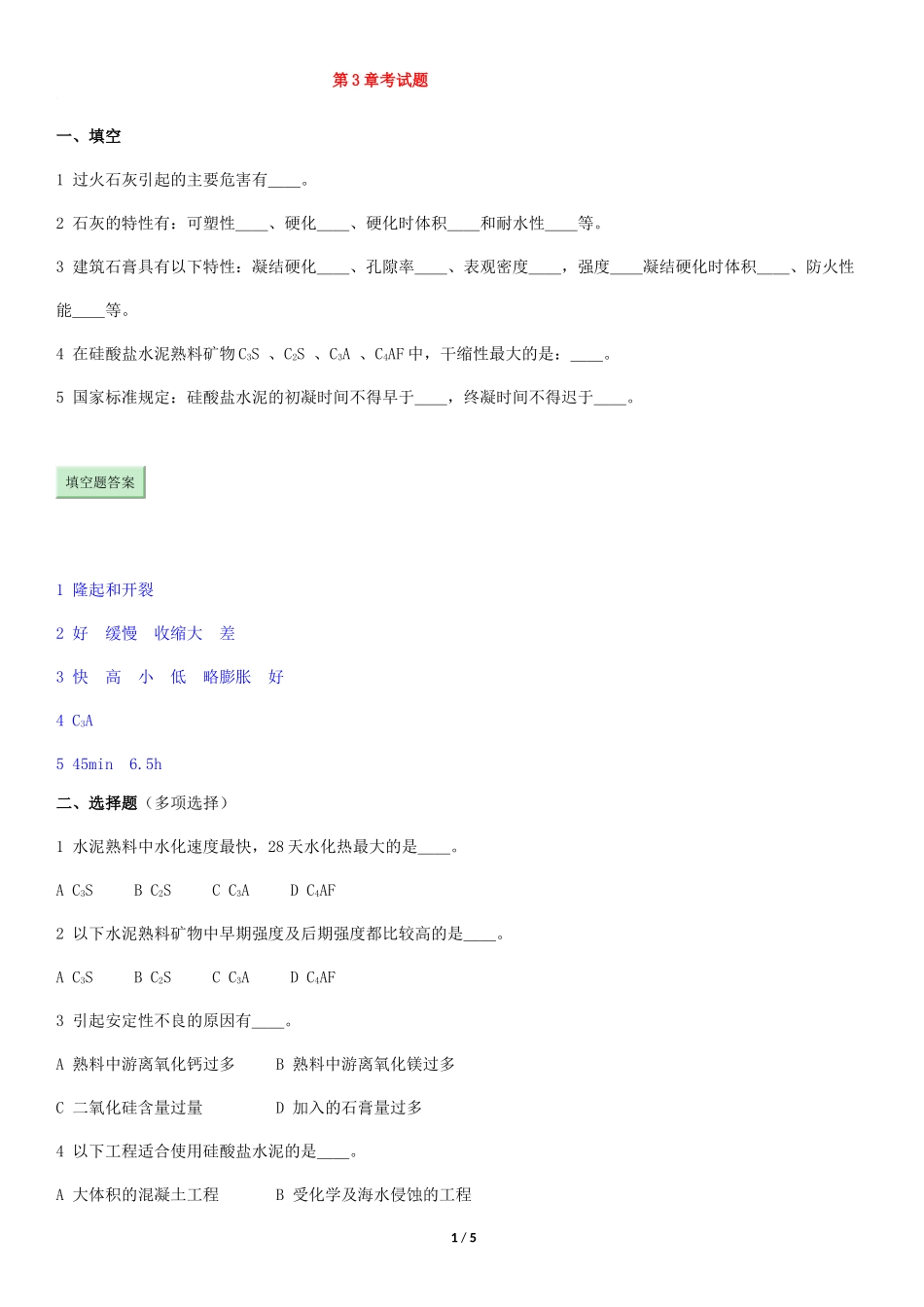

第3章考试题一、填空1过火石灰引起的主要危害有＿＿。2石灰的特性有：可塑性＿＿、硬化＿＿、硬化时体积＿＿和耐水性＿＿等。3建筑石膏具有以下特性：凝结硬化＿＿、孔隙率＿＿、表观密度＿＿，强度＿＿凝结硬化时体积＿＿、防火性能＿＿等。4在硅酸盐水泥熟料矿物C3S、C2S、C3A、C4AF中，干缩性最大的是：＿＿。5国家标准规定：硅酸盐水泥的初凝时间不得早于＿＿，终凝时间不得迟于＿＿。1隆起和开裂2好缓慢收缩大差3快高小低略膨胀好4C3A545min6.5h二、选择题（多项选择）1水泥熟料中水化速度最快，28天水化热最大的是＿＿。AC3SBC2SCC3ADC4AF2以下水泥熟料矿物中早期强度及后期强度都比较高的是＿＿。AC3SBC2SCC3ADC4AF3引起安定性不良的原因有＿＿。A熟料中游离氧化钙过多B熟料中游离氧化镁过多C二氧化硅含量过量D加入的石膏量过多4以下工程适合使用硅酸盐水泥的是＿＿。A大体积的混凝土工程B受化学及海水侵蚀的工程1/5填空题答案C耐热混凝土工程D早期强度要求较高的工程1C2A3ABD4D三、是非判断题1石膏浆体的水化、凝结和硬化实际上是碳化作用。2为加速水玻璃的硬化，常加入氟硅酸钠作为促硬剂，加入越多效果越好。3在水泥中，石膏加入的量越多越好。4初凝时间不符合规定的硅酸盐水泥为废品。５对早期强度要求比较高的工程一般使用矿渣水泥、火山灰水泥和粉煤灰水泥。1错2错3错4对5错四、名词解释1胶凝材料2气硬性胶凝材料1凡能在物理、化学作用下，从浆体变为坚固的石状体，并能胶结其他物料而具有一定机械强度的物质。2只能在空气中硬化，并保持和继续发展强度的胶凝材料2/5选择题答案判断题答案名词解释答案五、问答题1建筑石膏制品为何一般不适于室外?答：因建筑石膏制品化学成分主要为CaSO4·2H2O，微溶于水；且建筑石膏制品内部含大量毛细孔隙、水或水蒸汽易进入建筑石膏制品内部，加快二水石膏晶体溶解于水的速度，特别是晶体间搭接处易受溶液破坏，强度大为下降。正因为其耐水性差、吸水率高、抗渗性及抗冻性差，故不宜用于室外。2在维修古建筑时，发现古建筑中石灰砂浆坚硬，强度较高。有人认为是古代生产的石灰质量优于现代石灰。此观点对否？为什么？答:错误。因为石灰的硬化包括干燥结晶硬化过程及碳化过程。但由于碳化作用是一个很缓慢的过程，表层生成的CaCO3膜层阻碍空气中CO2的渗入，此过程相当漫长。古建筑所用的石灰年代久远，碳化过程较充分，故其强度较高。3有Ａ.Ｂ两种钙质生石灰，其中有关指标如下。请分析Ａ.Ｂ两石灰生产及其性能的差别？——Ａ石灰Ｂ石灰未消化残渣含量(5mm圆孔筛筛余量)16%16%CO2含量10%2%答：虽然Ａ.Ｂ两石灰未消化残渣含量相等，但本质是不同的。Ａ石灰CO2含量高，含较多未分解的碳酸盐，属“欠火”石灰，其胶结性较差。而Ｂ石灰CO2含量已相当低，含较多消化过程中未消化的“过烧”石灰颗粒或未燃尽之煤渣等。过烧石灰不仅影响胶结性能，且字消化速度慢，较迟才消化，若陈伏期不足，会使已变硬的石灰体隆起、鼓包和开裂。3/5解答要点解答要点解答要点4为何石灰除粉刷外一般不单独使用石灰浆?答：因石灰的干燥收缩大，氢氧化钙颗粒可吸附大量水分，在凝结硬化中不断蒸发，并产生大的毛细管压力，使石灰浆体产生大的收缩而开裂。故除粉刷外，一般不单独使用石灰浆。5在天然石材、粘土砖、混凝土和硅酸盐制品表面涂一层水玻璃，可提高制品表面的密实性和抗风化能力。水玻璃是否亦可涂于石膏制品表面？为什么？答：不可以。因石膏制品会与水玻璃反应生成体积膨胀的硫酸钠，使制品膨裂。6某住宅工程工期较短，现有强度等级同为42.5硅酸盐水泥和矿渣水泥可选用。从有利于完成工期的角度来看，选用哪种水泥更为有利。答：相同强度等级的硅酸盐水泥与矿渣水泥其28天强度指标是相同的，但3天的强度指标是不同的。矿渣水泥的3天抗压强度、抗折强度低于同强度等级的硅酸盐水泥，硅酸盐水泥早期强度高，若其它性能均可满足需要，从缩短工程工期来看选用硅酸盐水泥更为有利。7某工地需使用微膨胀水泥,但刚好缺此产品,请问可以采用哪些方法予以解决？4/5解答要点解答要点解答要点解答要点答：若有石膏，可多掺石膏粉于普通硅酸盐水泥中，水化可形...
