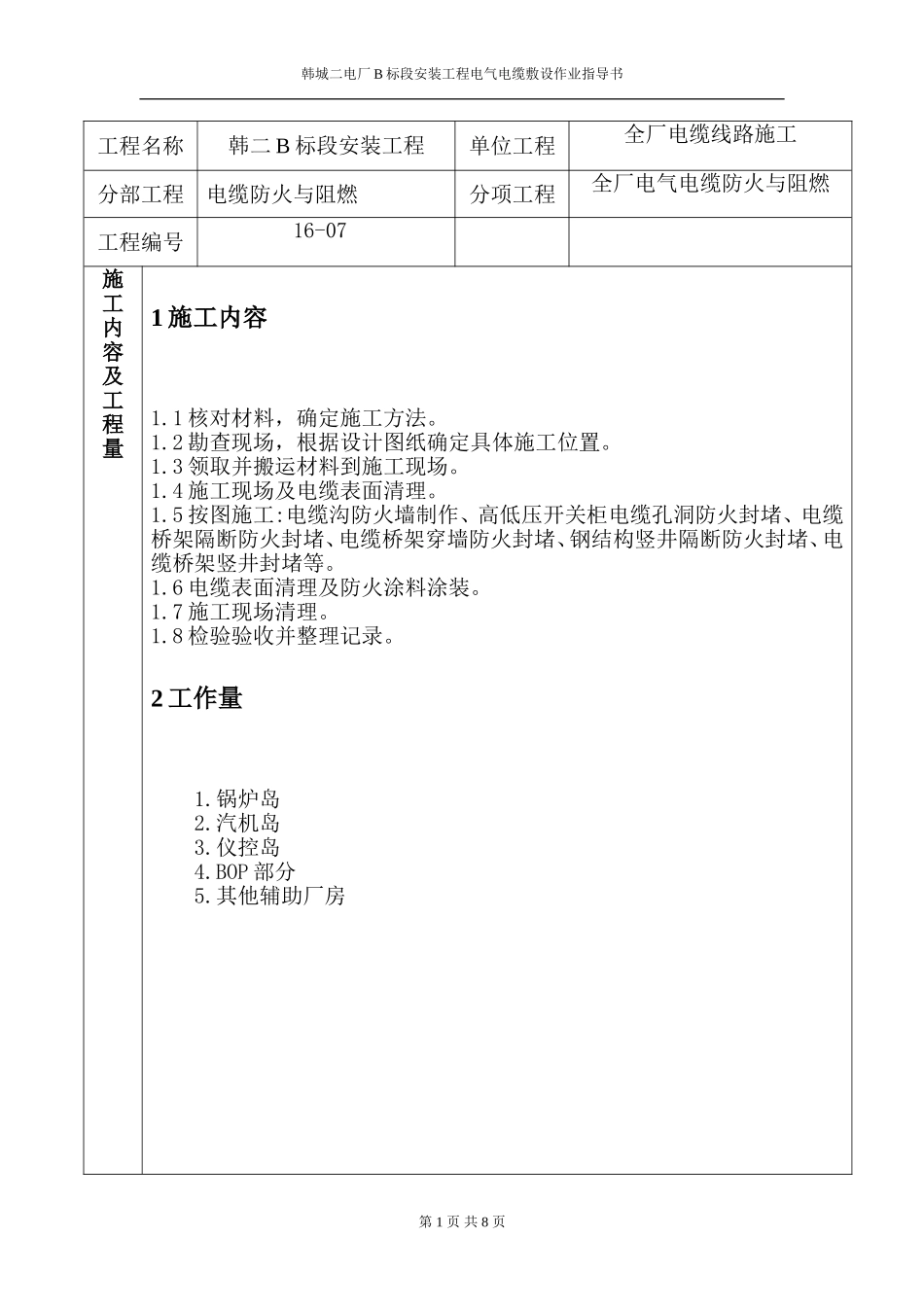

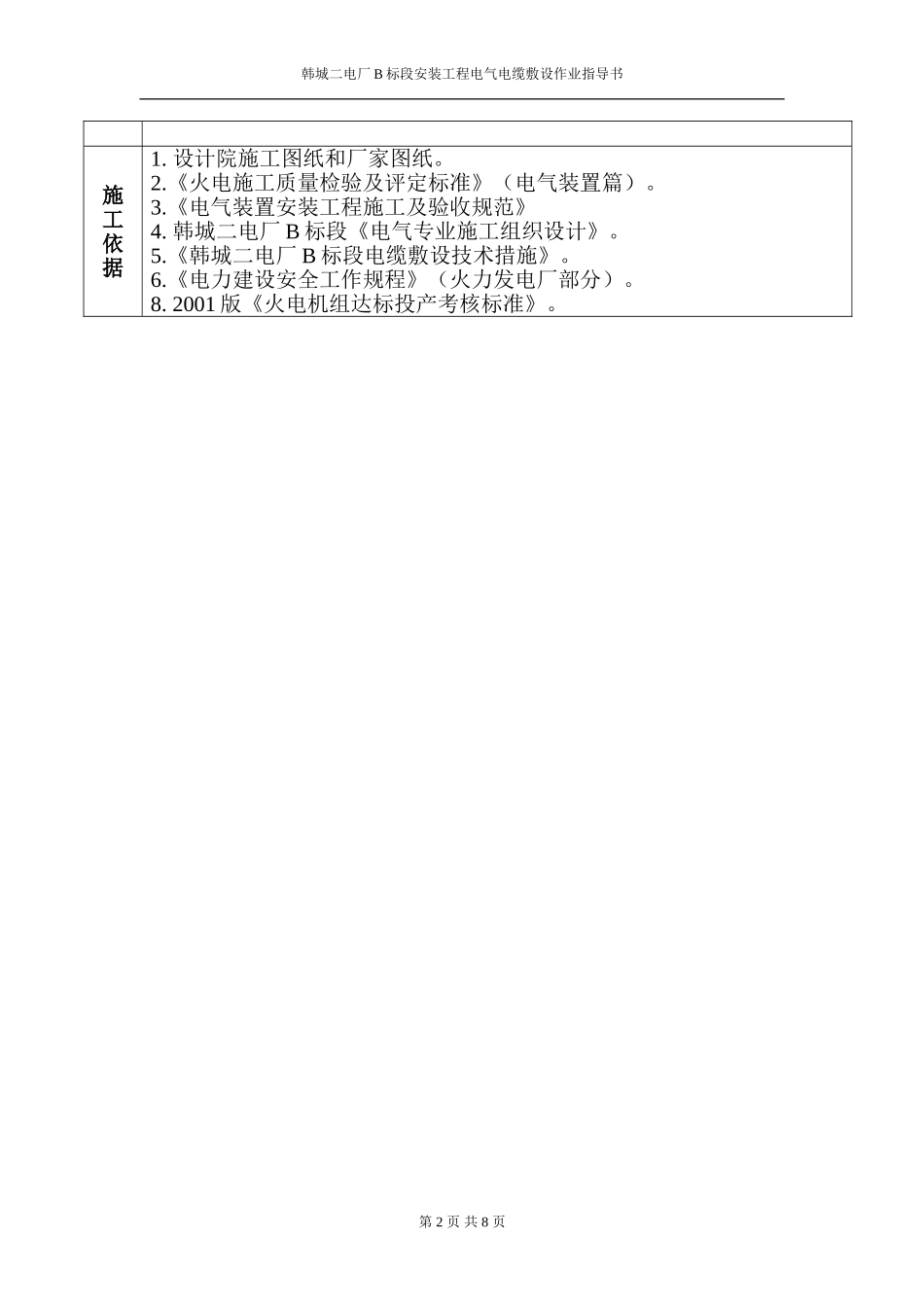

韩城二电厂B标段安装工程电气电缆敷设作业指导书工程名称韩二B标段安装工程单位工程全厂电缆线路施工分部工程电缆防火与阻燃分项工程全厂电气电缆防火与阻燃工程编号16-07施工内容及工程量1施工内容1.1核对材料，确定施工方法。1.2勘查现场，根据设计图纸确定具体施工位置。1.3领取并搬运材料到施工现场。1.4施工现场及电缆表面清理。1.5按图施工:电缆沟防火墙制作、高低压开关柜电缆孔洞防火封堵、电缆桥架隔断防火封堵、电缆桥架穿墙防火封堵、钢结构竖井隔断防火封堵、电缆桥架竖井封堵等。1.6电缆表面清理及防火涂料涂装。1.7施工现场清理。1.8检验验收并整理记录。2工作量1.锅炉岛2.汽机岛3.仪控岛4.BOP部分5.其他辅助厂房第1页共8页韩城二电厂B标段安装工程电气电缆敷设作业指导书施工依据1.设计院施工图纸和厂家图纸。2.《火电施工质量检验及评定标准》（电气装置篇）。3.《电气装置安装工程施工及验收规范》4.韩城二电厂B标段《电气专业施工组织设计》。5.《韩城二电厂B标段电缆敷设技术措施》。6.《电力建设安全工作规程》（火力发电厂部分）。8.2001版《火电机组达标投产考核标准》。第2页共8页韩城二电厂B标段安装工程电气电缆敷设作业指导书第3页共8页施工准备1.根据设计图纸认真核对封堵位置及确定封堵方法。2.施工人员到现场确定材料尺寸及所需材料数量。3.准备所需工机具。4.办理相关封堵区域工作票。5.准备施工区域充足的照明、良好的通风条件；确认整个施工路径畅通无阻；高空作业区搭设脚手架并验收合格。6.清理电缆沟、夹层等施工点的积水、杂物；清理电缆表面污物。7.组织施工人员认真学习有关规范、规程、施工图纸及有关文件、资料，并进行安全和技术交底。8.领取施工用具及材料。中间交接要求1.要求与电缆线路安装有关的建筑工程符合设计,土建及安装工作结束；施工临时、废料、模板清理干净;道路通畅。2.电缆桥架、支架、保护管施工完毕，清理干净，验收合格。3.电缆接线完毕并经验收合格。韩城二电厂B标段安装工程电气电缆敷设作业指导书施工工序方框图第4页共8页核对图纸材料准备清洁施工区办理工作票施工准备脚手架搭设人员组织工机具准备安全交底技术交底材料配制封堵施工施工记录工艺自查材料搬运清理现场验收韩城二电厂B标段安装工程电气电缆敷设作业指导书施工技术要领1施工准备1.1技术员对施工人员进行技术交底，施工人员熟悉施工图纸，掌握现场施工状况及施工环境。1.2施工人员根据图纸及现场实际情况核对材料的型号、规格，检验材料质量是否符合技术要求。1.3再带点区域工作时，提前办理相关区域工作票。1.4对施工区域进行清理，彻底清理电缆表面。2施工技术要领2.1防火设施的设置原则2.1.1封堵电缆孔洞2.1.1.1通向控制室电缆夹层的所有穿墙孔和竖井口。2.1.1.2电缆穿越不同车间隔墙及楼板处的孔洞。2.1.1.3所有屏、柜、箱体上的电缆孔洞。2.1.2设置阻火墙及阻火段2.1.2.1不同厂房或车间交界处。2.1.2.2建（构）物室外进入室内处。2.1.2.3公用电缆通道分支及沟道与沟道、沟道与电缆桥架连接处。2.1.2.4汽机房与锅炉房电缆通道连接处。2.1.2.5长距离电缆通道每隔100米处。2.1.3电缆桥架按设计分段使用阻燃槽盒2.2电缆防火封堵措施2.2.1在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处、用防火堵料密实封堵。2.2.2在主厂房及重要的电缆沟和电缆通道中，按要求分段用软质耐火材料设置阻火墙。2.2.3电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料。2.2.4在封堵电缆孔洞时，空洞较大者应加耐火隔板后再用有机或无机堵料封堵。2.2.5在盘柜下1～2m处、阻火墙1～2米处、电缆桥架阻火包两侧、重要防火段涂装防火涂料。2.2.6在阻火墙两侧的电缆孔洞用有机堵料严密封堵，并在两侧电缆表面按技术要求涂以防火堵料。2.2.7具体封堵方法可参照有关设计图纸及本作业指导书附图。第5页共8页韩城二电厂B标段安装工程电气电缆敷设作业指导书2.3电缆防火封堵注意事项2.3.1防火阻燃材料必须经过技术或产品鉴定。在使用时，应按设计要求的材料使用工艺制定具体措施（根据所用材料施工时指定）。2.3.2防火涂料应按一定浓度稀释，搅拌均匀，稀释可以用#200溶剂...
