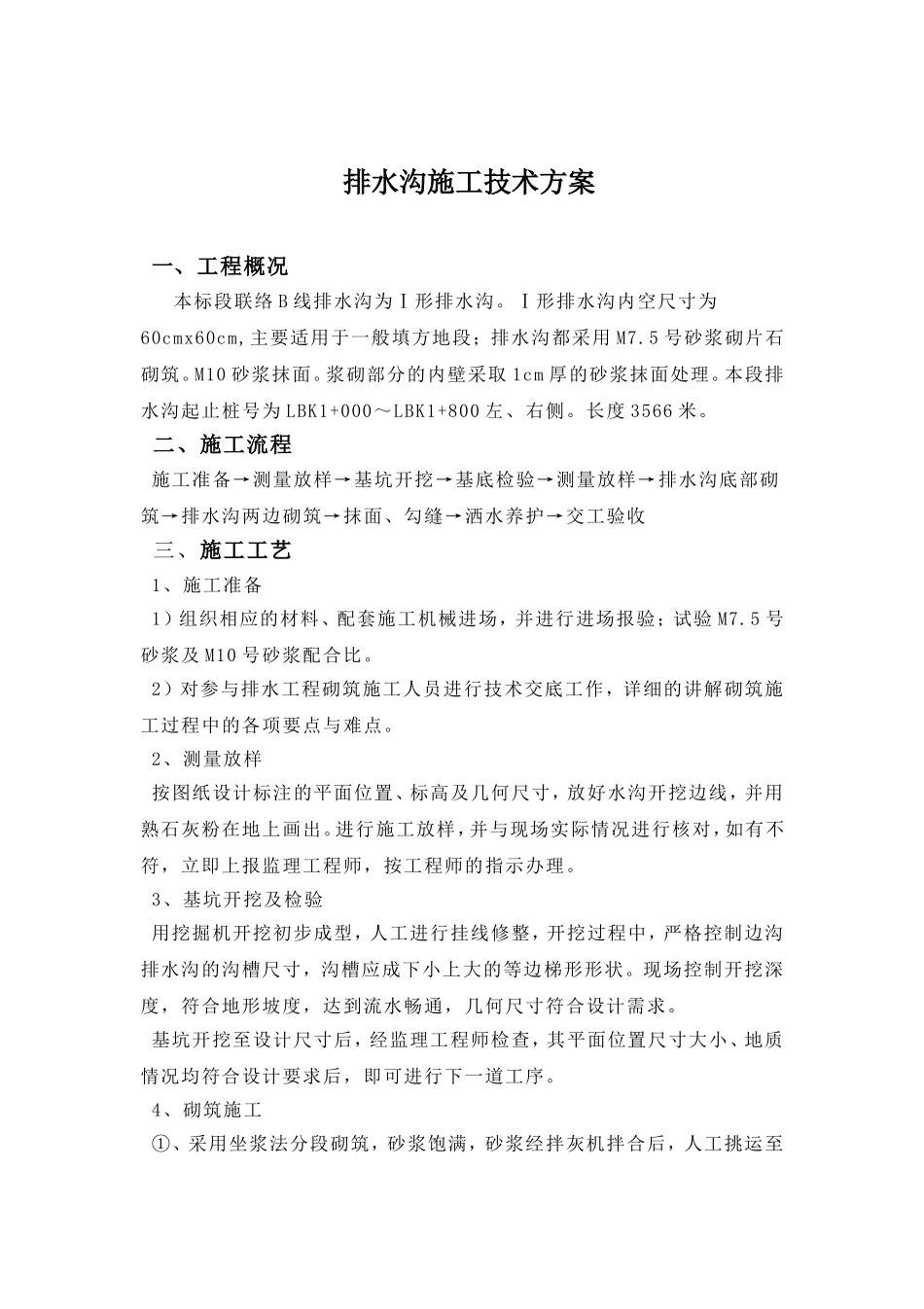

排水沟施工技术方案_第1页
1/5

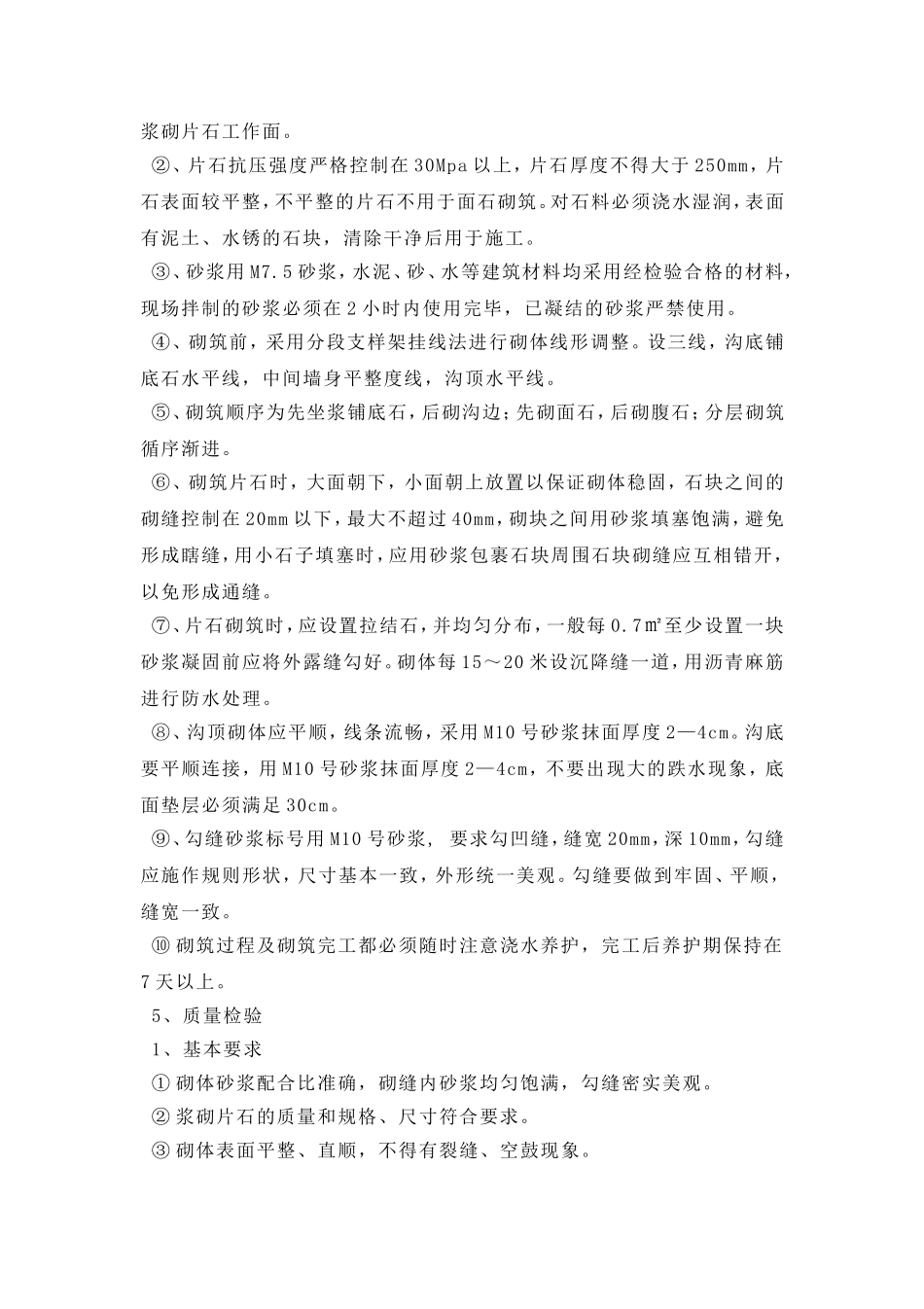

排水沟施工技术方案_第2页
2/5

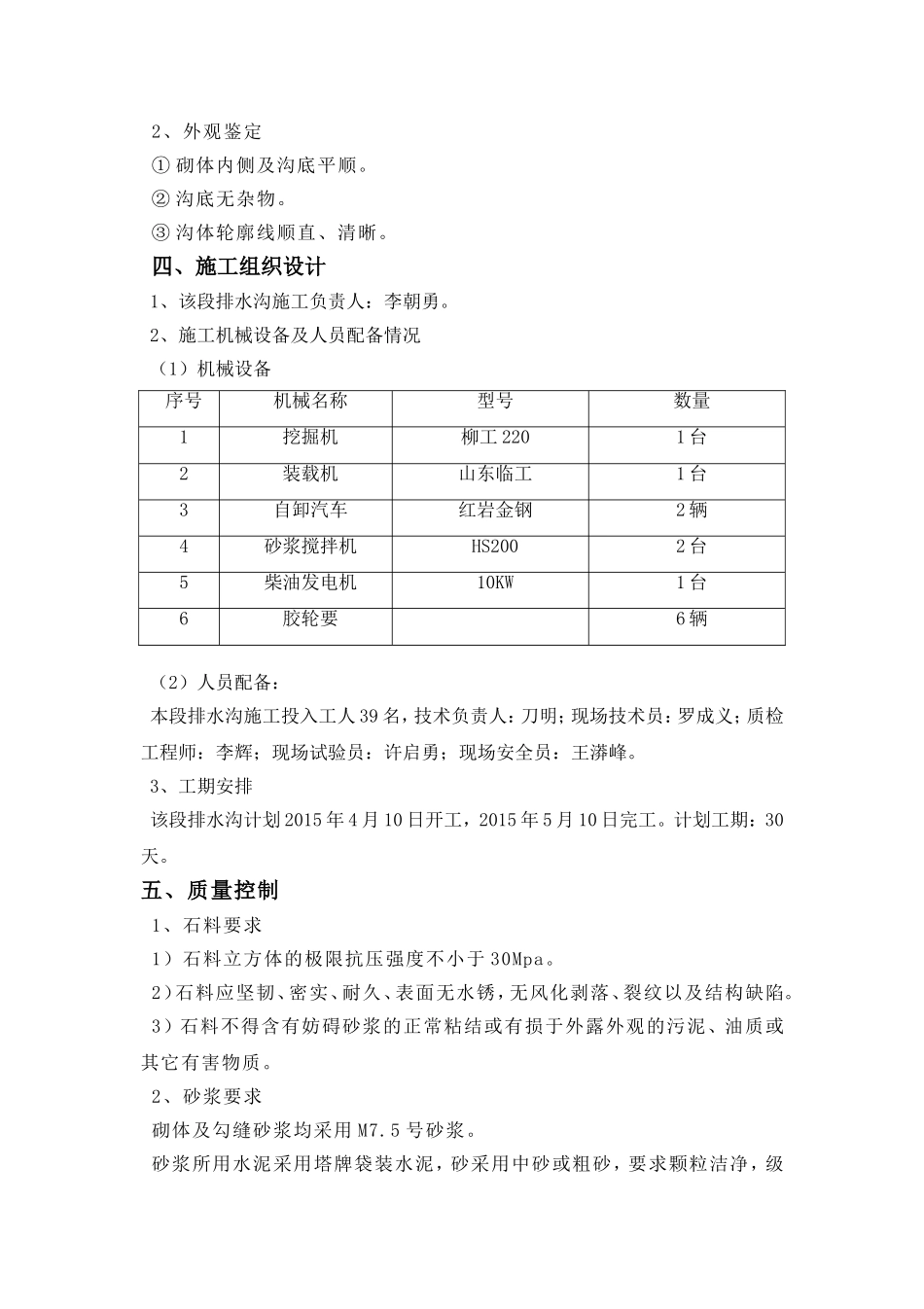

排水沟施工技术方案_第3页
3/5
排水沟施工技术方案一、工程概况本标段联络B线排水沟为Ⅰ形排水沟。Ⅰ形排水沟内空尺寸为60cmx60cm,主要适用于一般填方地段;排水沟都采用M7.5号砂浆砌片石砌筑。M10砂浆抹面。浆砌部分的内壁采取1cm厚的砂浆抹面处理。本段排水沟起止桩号为LBK1+000~LBK1+800左、右侧。长度3566米。二、施工流程施工准备→测量放样→基坑开挖→基底检验→测量放样→排水沟底部砌筑→排水沟两边砌筑→抹面、勾缝→洒水养护→交工验收三、施工工艺1、施工准备1)组织相应的材料、配套施工机械进场,并进行进场报验;试验M7.5号砂浆及M10号砂浆配合比。2)对参与排水工程砌筑施工人员进行技术交底工作,详细的讲解砌筑施工过程中的各项要点与难点。2、测量放样按图纸设计标注的平面位置、标高及几何尺寸,放好水沟开挖边线,并用熟石灰粉在地上画出。进行施工放样,并与现场实际情况进行核对,如有不符,立即上报监理工程师,按工程师的指示办理。3、基坑开挖及检验用挖掘机开挖初步成型,人工进行挂线修整,开挖过程中,严格控制边沟排水沟的沟槽尺寸,沟槽应成下小上大的等边梯形形状。现场控制开挖深度,符合地形坡度,达到流水畅通,几何尺寸符合设计需求。基坑开挖至设计尺寸后,经监理工程师检查,其平面位置尺寸大小、地质情况均符合设计要求后,即可进行下一道工序。4、砌筑施工①、采用坐浆法分段砌筑,砂浆饱满,砂浆经拌灰机拌合后,人工挑运至浆砌片石工作面。②、片石抗压强度严格控制在30Mpa以上,片石厚度不得大于250mm,片石表面较平整,不平整的片石不用于面石砌筑。对石料必须浇水湿润,表面有泥土、水锈的石块,清除干净后用于施工。③、砂浆用M7.5砂浆,水泥、砂、水等建筑材料均采用经检验合格的材料,现场拌制的砂浆必须在2小时内使用完毕,已凝结的砂浆严禁使用。④、砌筑前,采用分段支样架挂线法进行砌体线形调整。设三线,沟底铺底石水平线,中间墙身平整度线,沟顶水平线。⑤、砌筑顺序为先坐浆铺底石,后砌沟边;先砌面石,后砌腹石;分层砌筑循序渐进。⑥、砌筑片石时,大面朝下,小面朝上放置以保证砌体稳固,石块之间的砌缝控制在20mm以下,最大不超过40mm,砌块之间用砂浆填塞饱满,避免形成瞎缝,用小石子填塞时,应用砂浆包裹石块周围石块砌缝应互相错开,以免形成通缝。⑦、片石砌筑时,应设置拉结石,并均匀分布,一般每0.7㎡至少设置一块砂浆凝固前应将外露缝勾好。砌体每15~20米设沉降缝一道,用沥青麻筋进行防水处理。⑧、沟顶砌体应平顺,线条流畅,采用M10号砂浆抹面厚度2—4cm。沟底要平顺连接,用M10号砂浆抹面厚度2—4cm,不要出现大的跌水现象,底面垫层必须满足30cm。⑨、勾缝砂浆标号用M10号砂浆,要求勾凹缝,缝宽20mm,深10mm,勾缝应施作规则形状,尺寸基本一致,外形统一美观。勾缝要做到牢固、平顺,缝宽一致。⑩砌筑过程及砌筑完工都必须随时注意浇水养护,完工后养护期保持在7天以上。5、质量检验1、基本要求①砌体砂浆配合比准确,砌缝内砂浆均匀饱满,勾缝密实美观。②浆砌片石的质量和规格、尺寸符合要求。③砌体表面平整、直顺,不得有裂缝、空鼓现象。2、外观鉴定①砌体内侧及沟底平顺。②沟底无杂物。③沟体轮廓线顺直、清晰。四、施工组织设计1、该段排水沟施工负责人:李朝勇。2、施工机械设备及人员配备情况(1)机械设备(2)人员配备:本段排水沟施工投入工人39名,技术负责人:刀明;现场技术员:罗成义;质检工程师:李辉;现场试验员:许启勇;现场安全员:王漭峰。3、工期安排该段排水沟计划2015年4月10日开工,2015年5月10日完工。计划工期:30天。五、质量控制1、石料要求1)石料立方体的极限抗压强度不小于30Mpa。2)石料应坚韧、密实、耐久、表面无水锈,无风化剥落、裂纹以及结构缺陷。3)石料不得含有妨碍砂浆的正常粘结或有损于外露外观的污泥、油质或其它有害物质。2、砂浆要求砌体及勾缝砂浆均采用M7.5号砂浆。砂浆所用水泥采用塔牌袋装水泥,砂采用中砂或粗砂,要求颗粒洁净,级序号机械名称型号数量1挖掘机柳工2201台2装载机山东临工1台3自卸汽车红岩金钢2辆4砂浆搅拌机HS2002台5柴油发电机10KW1台6胶轮要6辆配良...
