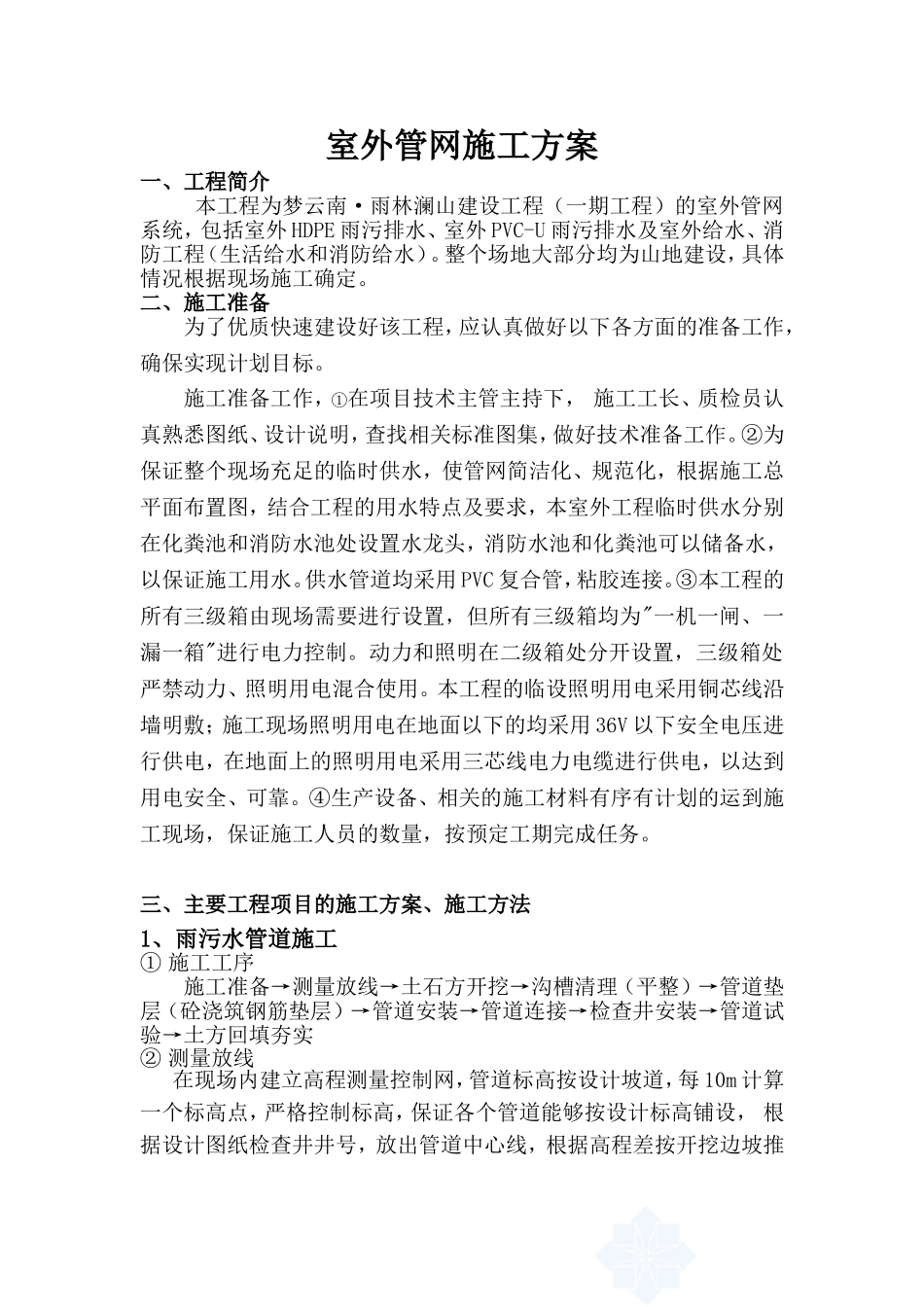

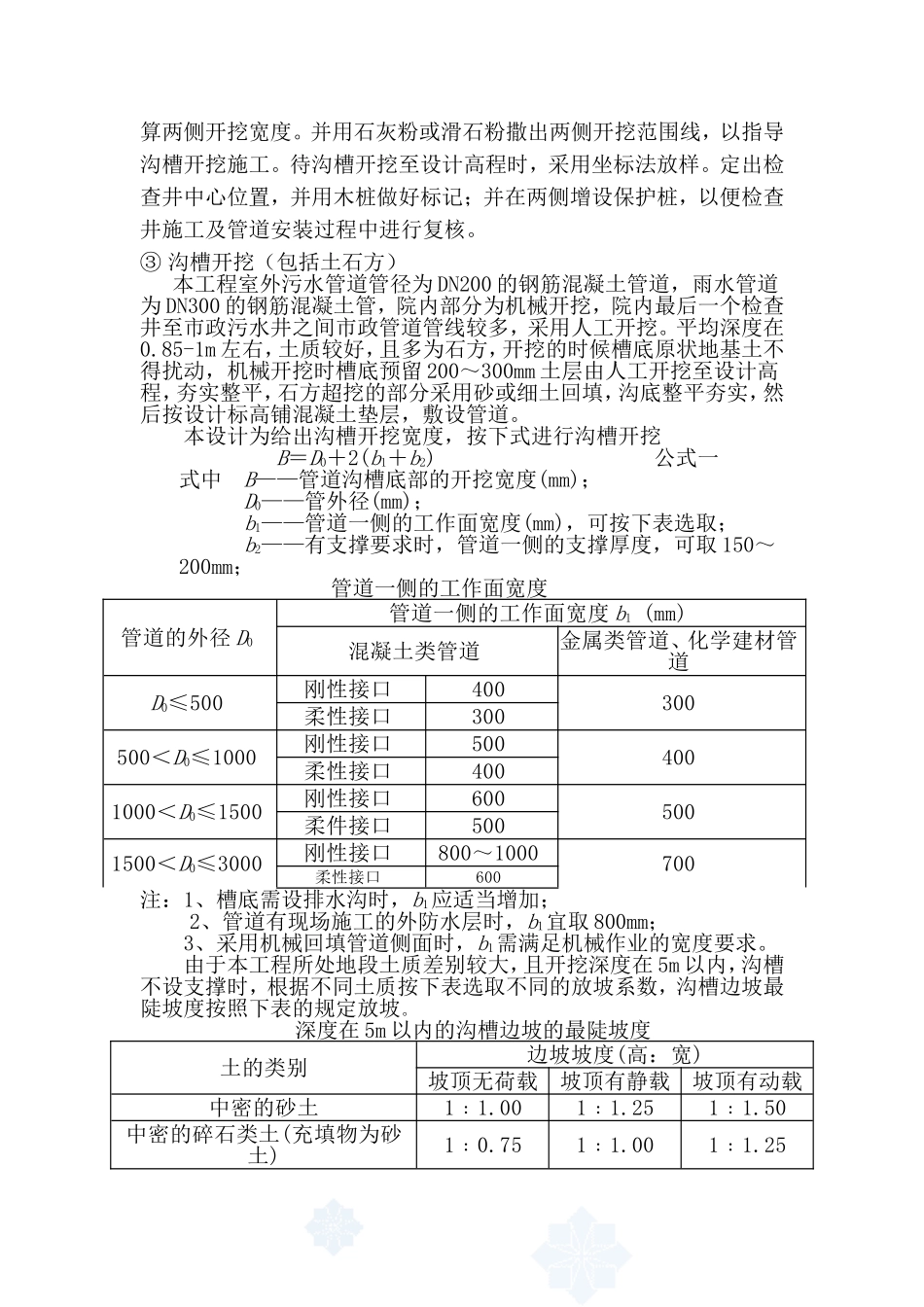

室外管网施工方案一、工程简介本工程为梦云南·雨林澜山建设工程（一期工程）的室外管网系统，包括室外HDPE雨污排水、室外PVC-U雨污排水及室外给水、消防工程（生活给水和消防给水）。整个场地大部分均为山地建设，具体情况根据现场施工确定。二、施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。施工准备工作，①在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②为保证整个现场充足的临时供水，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水特点及要求，本室外工程临时供水分别在化粪池和消防水池处设置水龙头，消防水池和化粪池可以储备水，以保证施工用水。供水管道均采用PVC复合管，粘胶连接。③本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。④生产设备、相关的施工材料有序有计划的运到施工现场，保证施工人员的数量，按预定工期完成任务。三、主要工程项目的施工方案、施工方法1、雨污水管道施工①施工工序施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道垫层（砼浇筑钢筋垫层）→管道安装→管道连接→检查井安装→管道试验→土方回填夯实②测量放线在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。③沟槽开挖（包括土石方）本工程室外污水管道管径为DN200的钢筋混凝土管道，雨水管道为DN300的钢筋混凝土管，院内部分为机械开挖，院内最后一个检查井至市政污水井之间市政管道管线较多，采用人工开挖。平均深度在0.85-1m左右，土质较好，且多为石方，开挖的时候槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层由人工开挖至设计高程，夯实整平，石方超挖的部分采用砂或细土回填，沟底整平夯实，然后按设计标高铺混凝土垫层，敷设管道。本设计为给出沟槽开挖宽度，按下式进行沟槽开挖B＝D0＋2(b1＋b2)公式一式中B——管道沟槽底部的开挖宽度(mm)；D0——管外径(mm)；b1——管道一侧的工作面宽度(mm)，可按下表选取；b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm；管道一侧的工作面宽度管道的外径D0管道一侧的工作面宽度b1(mm)混凝土类管道金属类管道、化学建材管道D0≤500刚性接口400300柔性接口300500＜D0≤1000刚性接口500400柔性接口4001000＜D0≤1500刚性接口600500柔件接口5001500＜D0≤3000刚性接口800～1000700柔性接口600注：1、槽底需设排水沟时，b1应适当增加；2、管道有现场施工的外防水层时，b1宜取800mm；3、采用机械回填管道侧面时，b1需满足机械作业的宽度要求。由于本工程所处地段土质差别较大，且开挖深度在5m以内，沟槽不设支撑时，根据不同土质按下表选取不同的放坡系数，沟槽边坡最陡坡度按照下表的规定放坡。深度在5m以内的沟槽边坡的最陡坡度土的类别边坡坡度(高：宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1﹕1.001﹕1.251﹕1.50中密的碎石类土(充填物为砂土)1﹕0.751﹕1.001﹕1.25硬塑的粉土1﹕0.671﹕O.751﹕1.00中密的碎石类土(充填物为黏性土)1﹕0.501﹕O.671﹕O.75硬塑的粉质黏土、黏土1﹕0.331﹕0.501﹕0.67老黄土1﹕0.101﹕0.251﹕0.33软土(经井点降水后)1﹕1.25——沟槽每侧临时堆土不得影响建(构)筑物、各种管线和其他设施的安全；堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m。④防护措施4.1最后一个检查井至市政污水井...
