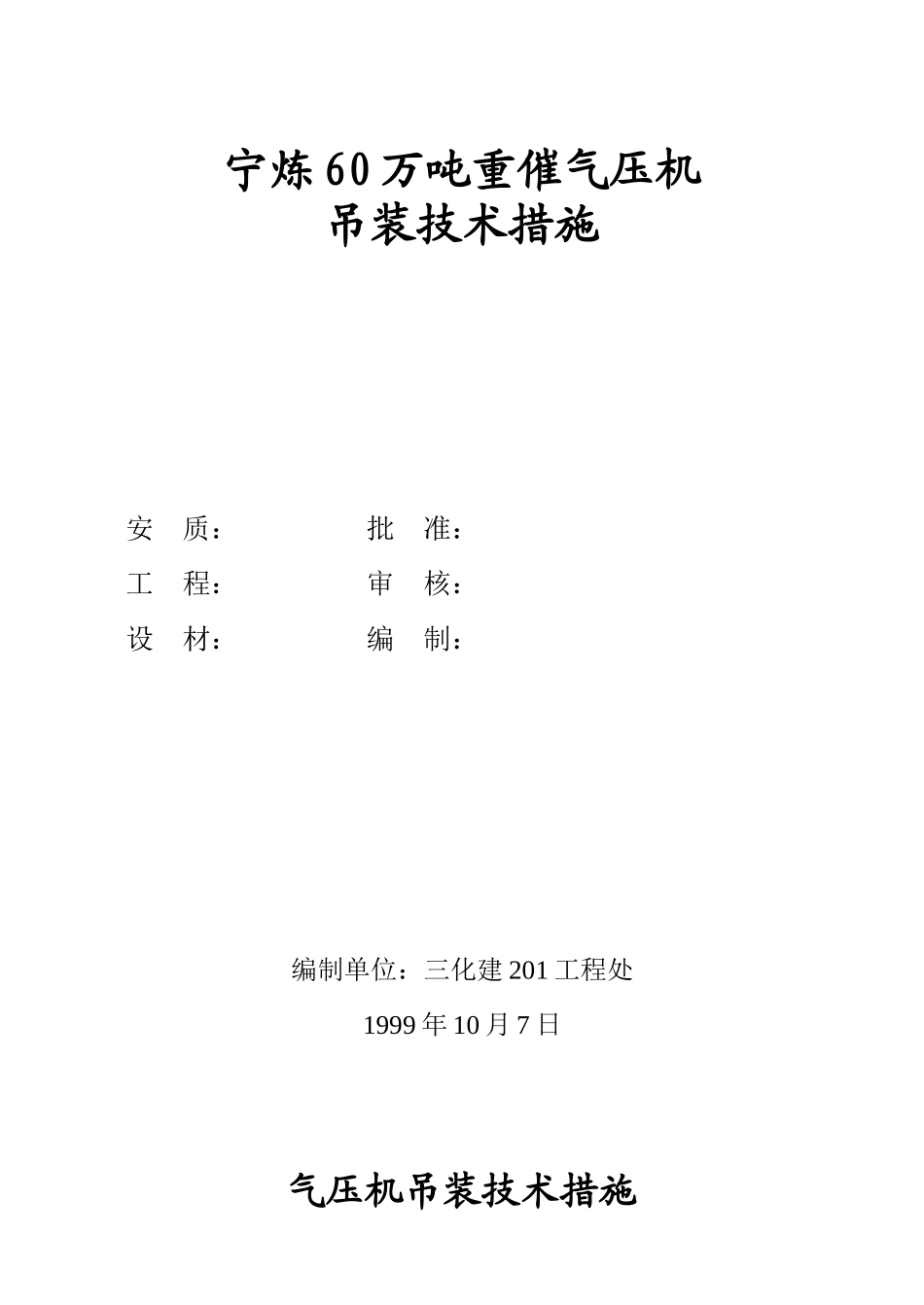

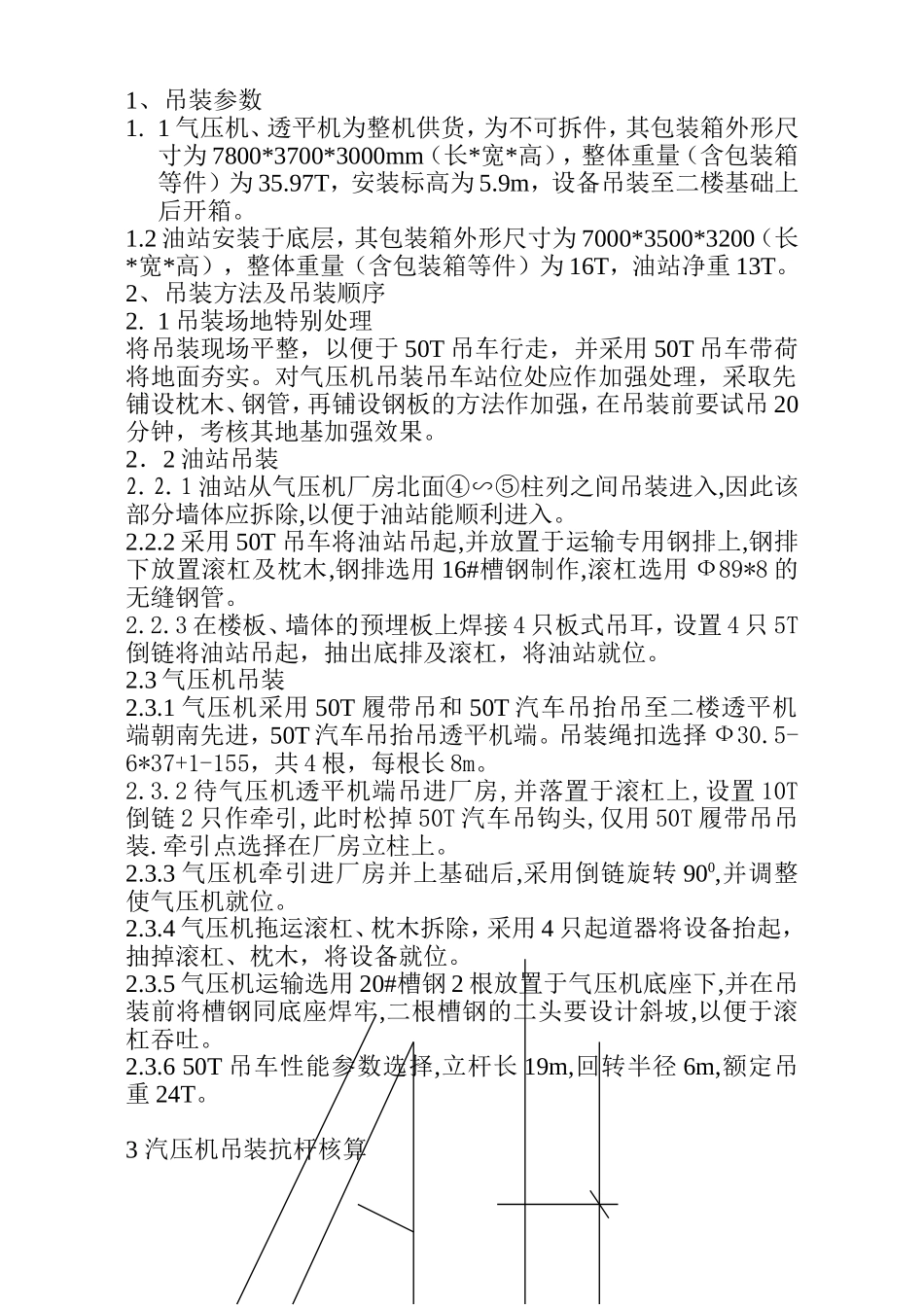

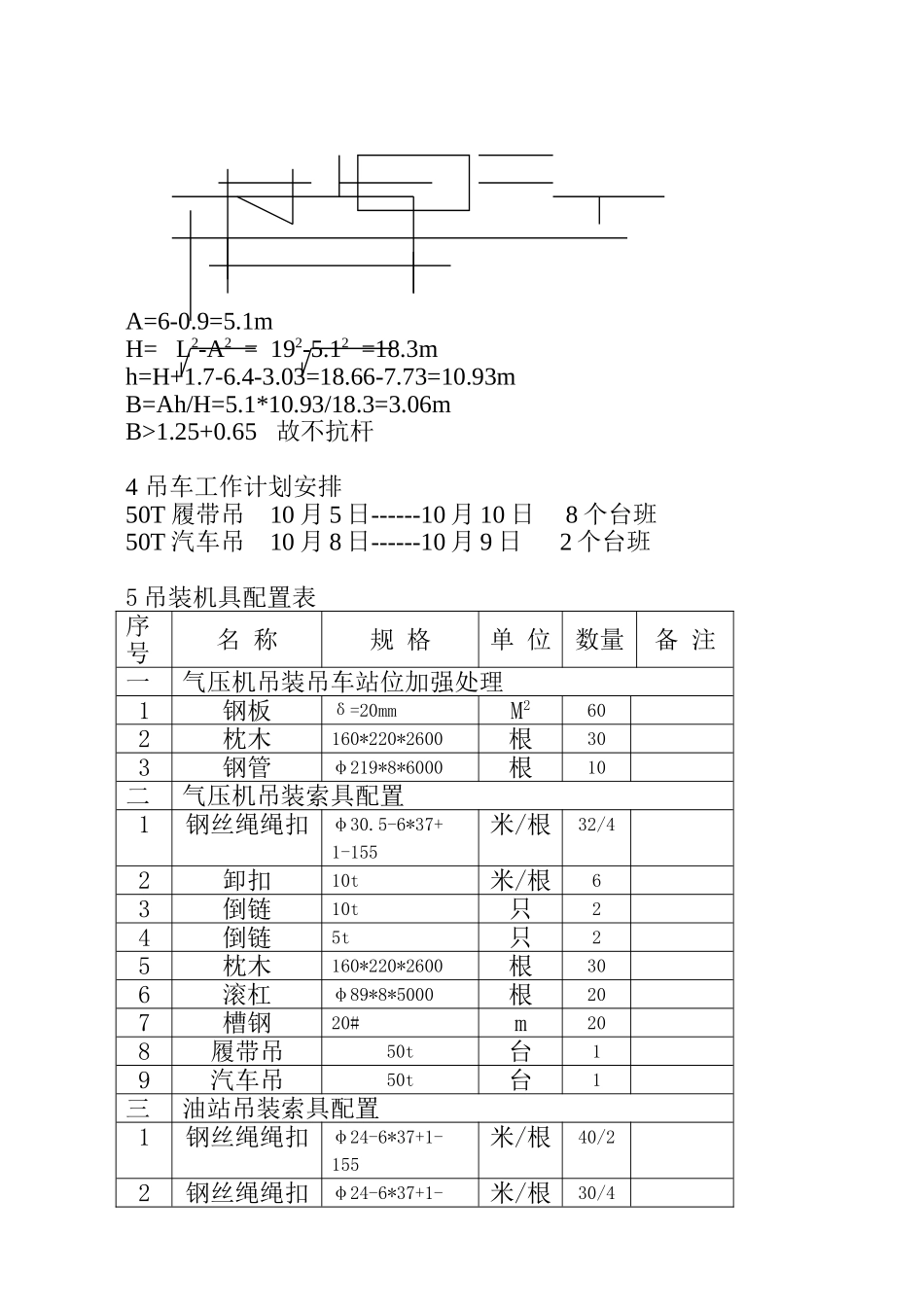

宁炼60万吨重催气压机吊装技术措施安质：批准：工程：审核：设材：编制：编制单位：三化建201工程处1999年10月7日气压机吊装技术措施1、吊装参数1.1气压机、透平机为整机供货，为不可拆件，其包装箱外形尺寸为7800*3700*3000mm（长*宽*高），整体重量（含包装箱等件）为35.97T，安装标高为5.9m，设备吊装至二楼基础上后开箱。1.2油站安装于底层，其包装箱外形尺寸为7000*3500*3200（长*宽*高），整体重量（含包装箱等件）为16T，油站净重13T。2、吊装方法及吊装顺序2.1吊装场地特别处理将吊装现场平整，以便于50T吊车行走，并采用50T吊车带荷将地面夯实。对气压机吊装吊车站位处应作加强处理，采取先铺设枕木、钢管，再铺设钢板的方法作加强，在吊装前要试吊20分钟，考核其地基加强效果。2．2油站吊装2．2．1油站从气压机厂房北面④∽⑤柱列之间吊装进入,因此该部分墙体应拆除,以便于油站能顺利进入。2.2.2采用50T吊车将油站吊起,并放置于运输专用钢排上,钢排下放置滚杠及枕木,钢排选用16#槽钢制作,滚杠选用Ф89*8的无缝钢管。2.2.3在楼板、墙体的预埋板上焊接4只板式吊耳，设置4只5T倒链将油站吊起，抽出底排及滚杠，将油站就位。2.3气压机吊装2.3.1气压机采用50T履带吊和50T汽车吊抬吊至二楼透平机端朝南先进，50T汽车吊抬吊透平机端。吊装绳扣选择Ф30.5-6*37+1-155，共4根，每根长8m。2.3.2待气压机透平机端吊进厂房,并落置于滚杠上,设置10T倒链2只作牵引,此时松掉50T汽车吊钩头,仅用50T履带吊吊装.牵引点选择在厂房立柱上。2.3.3气压机牵引进厂房并上基础后,采用倒链旋转900,并调整使气压机就位。2.3.4气压机拖运滚杠、枕木拆除，采用4只起道器将设备抬起，抽掉滚杠、枕木，将设备就位。2.3.5气压机运输选用20#槽钢2根放置于气压机底座下,并在吊装前将槽钢同底座焊牢,二根槽钢的二头要设计斜坡,以便于滚杠吞吐。2.3.650T吊车性能参数选择,立杆长19m,回转半径6m,额定吊重24T。3汽压机吊装抗杆核算A=6-0.9=5.1mH=L2-A2=192-5.12=18.3mh=H+1.7-6.4-3.03=18.66-7.73=10.93mB=Ah/H=5.1*10.93/18.3=3.06mB>1.25+0.65故不抗杆4吊车工作计划安排50T履带吊10月5日------10月10日8个台班50T汽车吊10月8日------10月9日2个台班5吊装机具配置表序号名称规格单位数量备注一气压机吊装吊车站位加强处理1钢板δ=20mmM2602枕木160*220*2600根303钢管φ219*8*6000根10二气压机吊装索具配置1钢丝绳绳扣φ30.5-6*37+1-155米/根32/42卸扣10t米/根63倒链10t只24倒链5t只25枕木160*220*2600根306滚杠φ89*8*5000根207槽钢20#m208履带吊50t台19汽车吊50t台1三油站吊装索具配置1钢丝绳绳扣φ24-6*37+1-155米/根40/22钢丝绳绳扣φ24-6*37+1-米/根30/41553倒链5t只44滚杠φ89*8*5000根205枕木160*220*2600根306钢排组合件t1
