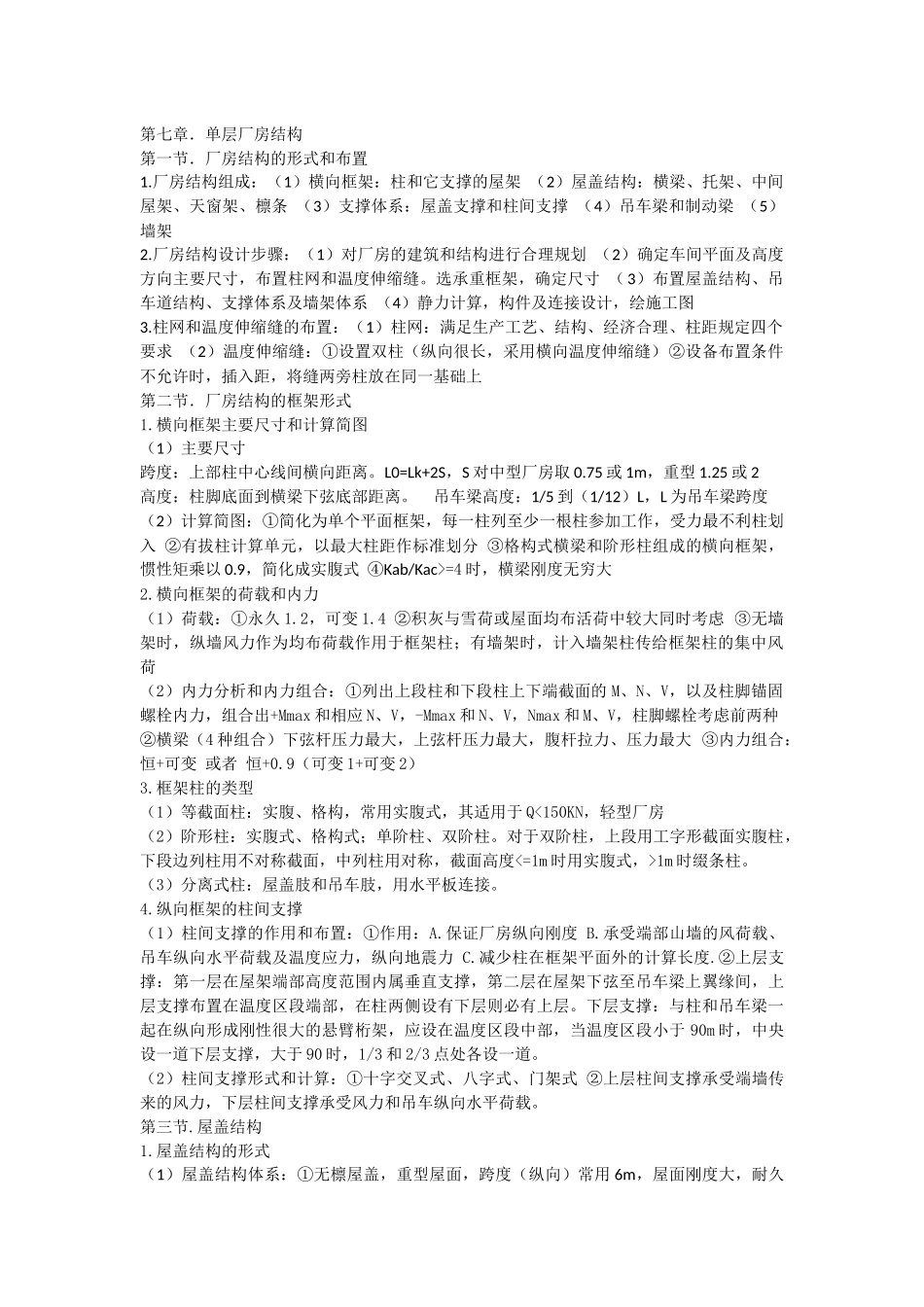

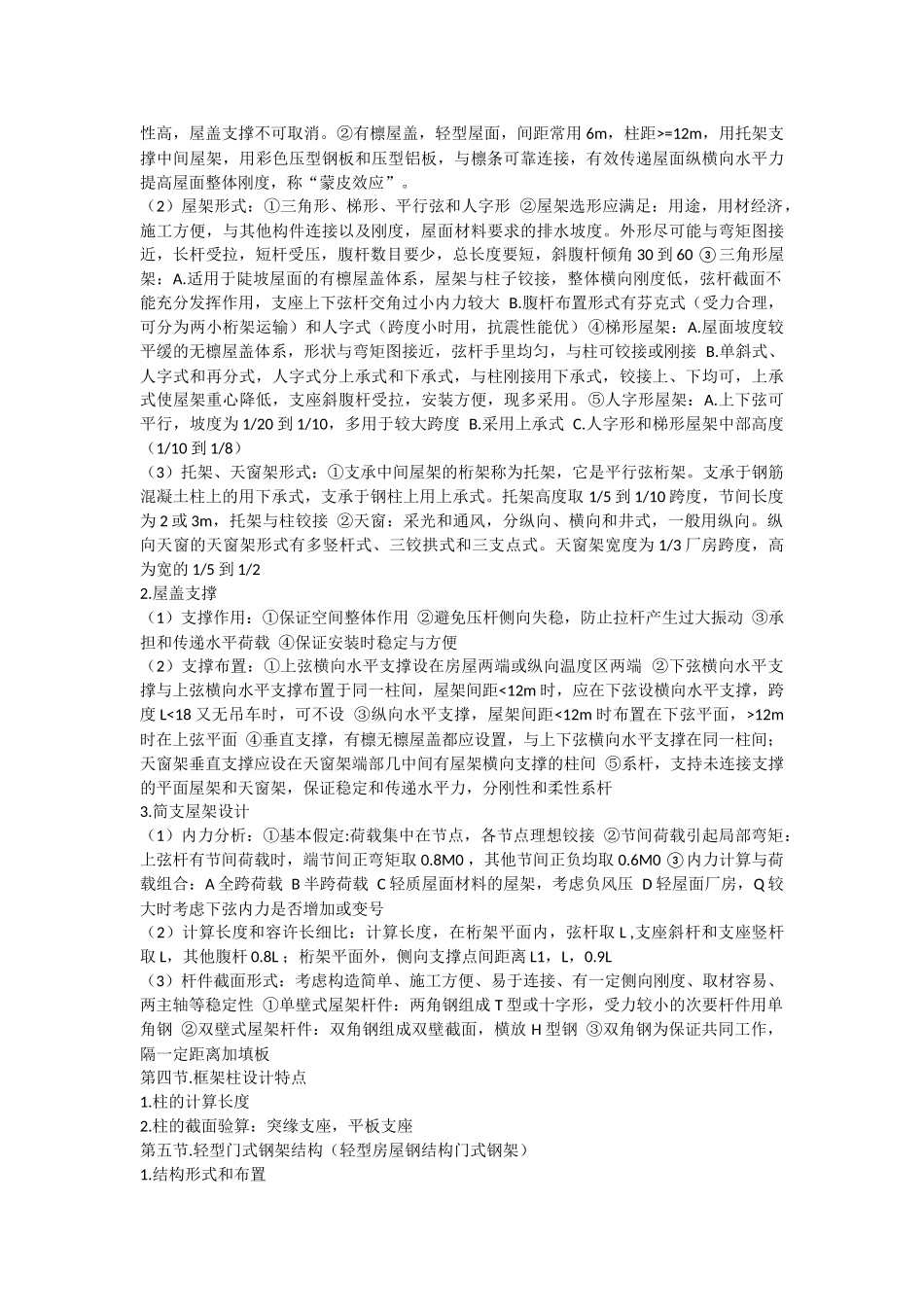

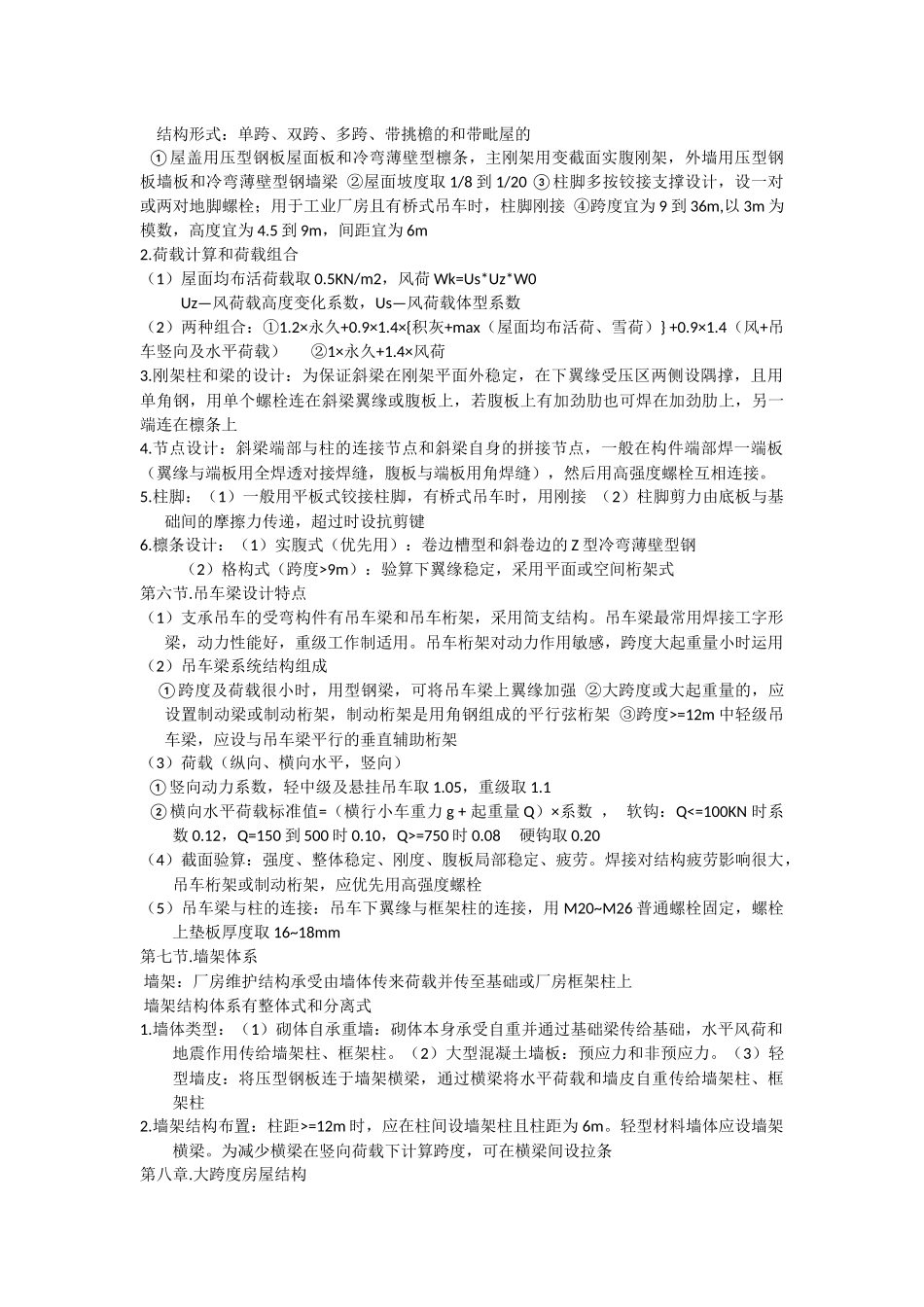

第七章．单层厂房结构第一节．厂房结构的形式和布置1.厂房结构组成：（1）横向框架：柱和它支撑的屋架（2）屋盖结构：横梁、托架、中间屋架、天窗架、檩条（3）支撑体系：屋盖支撑和柱间支撑（4）吊车梁和制动梁（5）墙架2.厂房结构设计步骤：（1）对厂房的建筑和结构进行合理规划（2）确定车间平面及高度方向主要尺寸，布置柱网和温度伸缩缝。选承重框架，确定尺寸（3）布置屋盖结构、吊车道结构、支撑体系及墙架体系（4）静力计算，构件及连接设计，绘施工图3.柱网和温度伸缩缝的布置：（1）柱网：满足生产工艺、结构、经济合理、柱距规定四个要求（2）温度伸缩缝：①设置双柱（纵向很长，采用横向温度伸缩缝）②设备布置条件不允许时，插入距，将缝两旁柱放在同一基础上第二节．厂房结构的框架形式1.横向框架主要尺寸和计算简图（1）主要尺寸跨度：上部柱中心线间横向距离。L0=Lk+2S，S对中型厂房取0.75或1m，重型1.25或2高度：柱脚底面到横梁下弦底部距离。吊车梁高度：1/5到（1/12）L，L为吊车梁跨度（2）计算简图：①简化为单个平面框架，每一柱列至少一根柱参加工作，受力最不利柱划入②有拔柱计算单元，以最大柱距作标准划分③格构式横梁和阶形柱组成的横向框架，惯性矩乘以0.9，简化成实腹式④Kab/Kac>=4时，横梁刚度无穷大2.横向框架的荷载和内力（1）荷载：①永久1.2，可变1.4②积灰与雪荷或屋面均布活荷中较大同时考虑③无墙架时，纵墙风力作为均布荷载作用于框架柱；有墙架时，计入墙架柱传给框架柱的集中风荷（2）内力分析和内力组合：①列出上段柱和下段柱上下端截面的M、N、V，以及柱脚锚固螺栓内力，组合出+Mmax和相应N、V，-Mmax和N、V，Nmax和M、V，柱脚螺栓考虑前两种②横梁（4种组合）下弦杆压力最大，上弦杆压力最大，腹杆拉力、压力最大③内力组合：恒+可变或者恒+0.9（可变1+可变2）3.框架柱的类型（1）等截面柱：实腹、格构，常用实腹式，其适用于Q<150KN，轻型厂房（2）阶形柱：实腹式、格构式；单阶柱、双阶柱。对于双阶柱，上段用工字形截面实腹柱，下段边列柱用不对称截面，中列柱用对称，截面高度<=1m时用实腹式，>1m时缀条柱。（3）分离式柱：屋盖肢和吊车肢，用水平板连接。4.纵向框架的柱间支撑（1）柱间支撑的作用和布置：①作用：A.保证厂房纵向刚度B.承受端部山墙的风荷载、吊车纵向水平荷载及温度应力，纵向地震力C.减少柱在框架平面外的计算长度.②上层支撑：第一层在屋架端部高度范围内属垂直支撑，第二层在屋架下弦至吊车梁上翼缘间，上层支撑布置在温度区段端部，在柱两侧设有下层则必有上层。下层支撑：与柱和吊车梁一起在纵向形成刚性很大的悬臂桁架，应设在温度区段中部，当温度区段小于90m时，中央设一道下层支撑，大于90时，1/3和2/3点处各设一道。（2）柱间支撑形式和计算：①十字交叉式、八字式、门架式②上层柱间支撑承受端墙传来的风力，下层柱间支撑承受风力和吊车纵向水平荷载。第三节.屋盖结构1.屋盖结构的形式（1）屋盖结构体系：①无檩屋盖，重型屋面，跨度（纵向）常用6m，屋面刚度大，耐久性高，屋盖支撑不可取消。②有檩屋盖，轻型屋面，间距常用6m，柱距>=12m，用托架支撑中间屋架，用彩色压型钢板和压型铝板，与檩条可靠连接，有效传递屋面纵横向水平力提高屋面整体刚度，称“蒙皮效应”。（2）屋架形式：①三角形、梯形、平行弦和人字形②屋架选形应满足：用途，用材经济，施工方便，与其他构件连接以及刚度，屋面材料要求的排水坡度。外形尽可能与弯矩图接近，长杆受拉，短杆受压，腹杆数目要少，总长度要短，斜腹杆倾角30到60③三角形屋架：A.适用于陡坡屋面的有檩屋盖体系，屋架与柱子铰接，整体横向刚度低，弦杆截面不能充分发挥作用，支座上下弦杆交角过小内力较大B.腹杆布置形式有芬克式（受力合理，可分为两小桁架运输）和人字式（跨度小时用，抗震性能优）④梯形屋架：A.屋面坡度较平缓的无檩屋盖体系，形状与弯矩图接近，弦杆手里均匀，与柱可铰接或刚接B.单斜式、人字式和再分式，人字式分上承式和下承式，与柱刚接用下承式，铰接上、下均可，上承式使屋架重心降低，支座斜腹杆受拉，安装方便，现多采用。...
