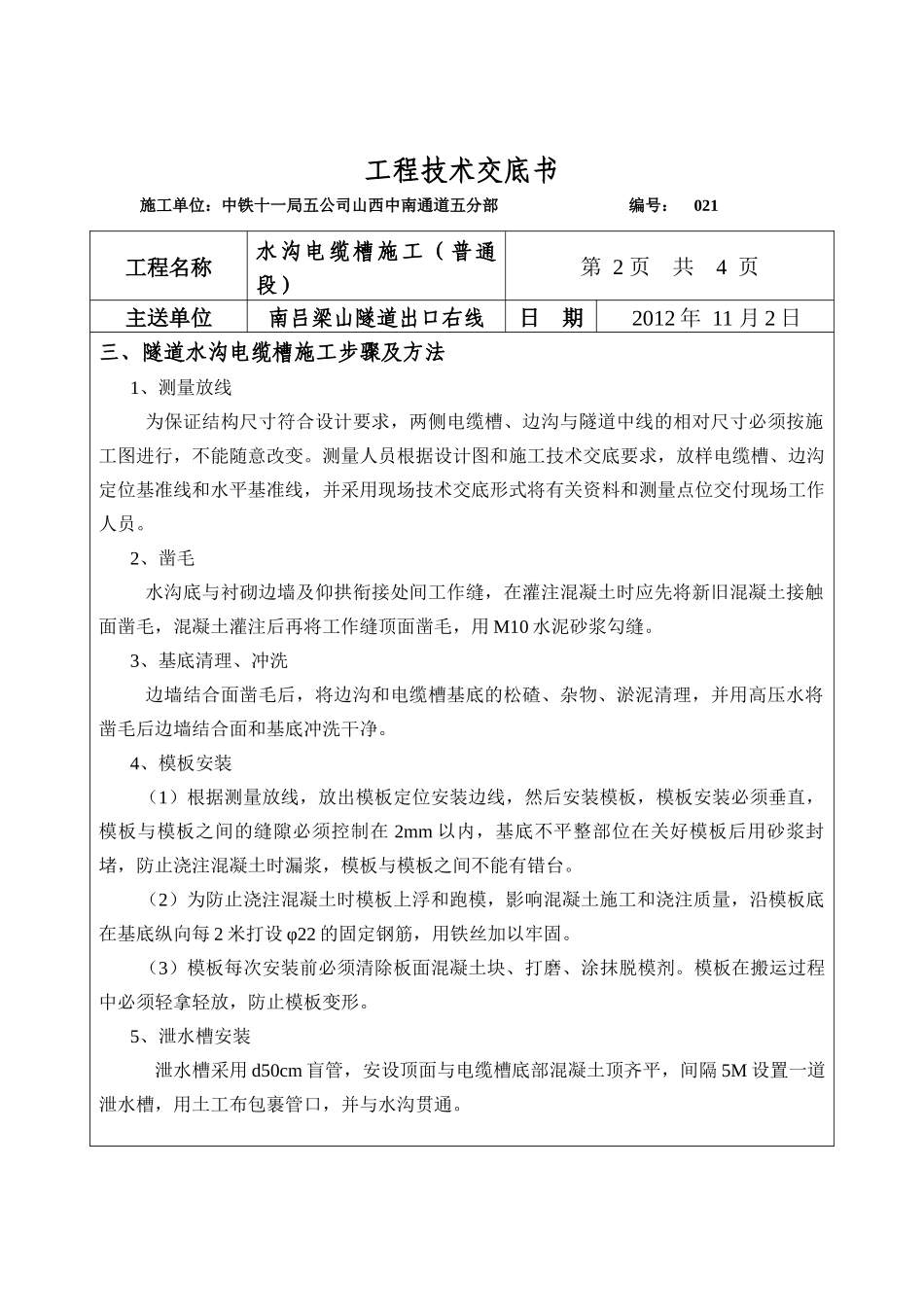

工程技术交底书施工单位：中铁十一局五公司山西中南通道五分部编号：021编制：复核：签收：年月日注：本“技术交底书”一式三份，施工队一份，编制人一份，工程部存档一份。工程名称水沟电缆槽施工（普通段）第1页共4页主送单位南吕梁山隧道出口右线日期2012年11月2日一、隧道水沟电缆槽施工技术要求1、不同断面水沟在2M范围内顺接。2、隧道双侧皆为单沟单槽，电力电缆槽与通信、信号电缆槽分槽设置。3、位于H2硫酸盐侵蚀环境及下游段隧道，水沟应包裹一层HDPE高密度防水板。4、为防止漏水，水沟底与衬砌边墙及仰拱衔接处间工作缝，在灌注混凝土时应先将新旧混凝土接触面凿毛，混凝土灌注后再将工作缝顶面凿毛，用M10水泥砂浆勾缝。5、侧够盖板顶面，电缆槽盖板顶面及避车洞底面齐平。二、隧道水沟电缆槽工艺流程水沟底与衬砌结合面凿毛、勾缝基底清理、冲洗钢筋绑扎模板安装测量放线混凝土浇注、养护电缆槽盖板预制及安装工程技术交底书施工单位：中铁十一局五公司山西中南通道五分部编号：021工程名称水沟电缆槽施工（普通段）第2页共4页主送单位南吕梁山隧道出口右线日期2012年11月2日三、隧道水沟电缆槽施工步骤及方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、边沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。测量人员根据设计图和施工技术交底要求，放样电缆槽、边沟定位基准线和水平基准线，并采用现场技术交底形式将有关资料和测量点位交付现场工作人员。2、凿毛水沟底与衬砌边墙及仰拱衔接处间工作缝，在灌注混凝土时应先将新旧混凝土接触面凿毛，混凝土灌注后再将工作缝顶面凿毛，用M10水泥砂浆勾缝。3、基底清理、冲洗边墙结合面凿毛后，将边沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后边墙结合面和基底冲洗干净。4、模板安装（1）根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。（2）为防止浇注混凝土时模板上浮和跑模，影响混凝土施工和浇注质量，沿模板底在基底纵向每2米打设φ22的固定钢筋，用铁丝加以牢固。（3）模板每次安装前必须清除板面混凝土块、打磨、涂抹脱模剂。模板在搬运过程中必须轻拿轻放，防止模板变形。5、泄水槽安装泄水槽采用d50cm盲管，安设顶面与电缆槽底部混凝土顶齐平，间隔5M设置一道泄水槽，用土工布包裹管口，并与水沟贯通。编制：复核：签收：年月日注：本“技术交底书”一式三份，施工队一份，编制人一份，工程部存档一份。工程技术交底书施工单位：中铁十一局五公司山西中南通道五分部编号：021编制：复核：签收：年月日注：本“技术交底书”一式三份，施工队一份，编制人一份，工程部存档一份。工程名称水沟电缆槽施工（普通段）第3页共4页主送单位南吕梁山隧道出口右线日期2012年11月2日6、钢筋绑扎电缆槽侧壁钢筋为单层，主筋为Φ12钢筋，单根长度75cm，间距25cm，纵向分布筋为φ10钢筋,单根长度100cm，间距20cm。由于钢筋为单层钢筋，在钢筋绑扎前，在浇注电缆槽底混凝土时插入定位钢筋，保证钢筋绑扎过程中稳定，纵向钢筋绑扎搭接长度不小于20cm。7、混凝土施工电缆槽混凝土标号为C30，电缆槽身混凝土要分层浇注，由于电缆槽在侧壁厚度仅有12cm和10cm，手提式振捣棒低频振捣，并用φ25钢筋插捣密实。并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。8、电缆槽盖板安装在电缆槽混凝土施工后，电缆槽盖板安装前，测量人员对已施工段电缆槽盖板安装基座进行检查，对不合格部位进行修凿或砂浆找平，确保电缆槽盖板安装基座平整，标高符合设计要求。电缆槽盖板安装平顺，不晃动。四、隧道水沟电缆槽施工注意事项1、在施工电缆槽槽身混凝土时要结合各种预埋管线图和预埋洞室施工，保证预埋管线相通。2、在施工电缆槽槽身混凝土时要保证槽身侧壁靠近中线一侧线性顺直，保证整体外观效果良好。3、纵向接地钢筋施作应按照要求预埋。五、文明施工措施1、各工序作业完成后必须将剩余材料堆码整...
